Hyundai i40 (2011-2019) – pojistková skříňka
Hyundai i40 – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistky zásuvky zapalovače cigaret (napájecí zásuvka) v Hyundai i40 jsou pojistky POWER OUTLET v kabině.

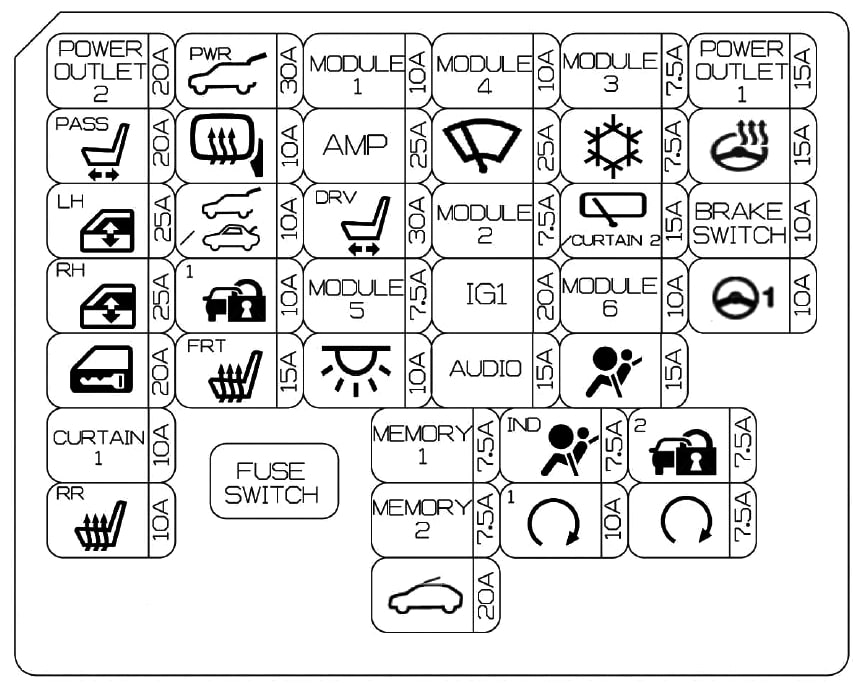

Pojistková skříňka v kabině
Nachází se v dolní části palubní desky.
Popis
| NAPÁJECÍ ZDROJ 2 | Napájecí zásuvka konzoly;
Zadní napájecí zásuvka. |
| NAPÁJECÍ ZADNÍ KAPOTA | Elektrické dveře |
| MODUL 1 | Řídicí jednotka klíče;
BCM; Audio systém; Zesilovač; JBL AMP; Rádio s audio přehrávačem a navigací; DC-DC převodník (audio systém/zesilovač); Osvětlení konzoly; Asistence při parkování; Spínač vnějšího elektrického zrcátka. |
| MODUL 4 | Relé a pojistková skříňka m/o (relé 12);
Spínač brzdových světel; Multifunkční diagnostický konektor; Aktivní sací zařízení; Senzor upozornění na palivový filtr (D4FD). |
| MODUL 3 | Řídicí jednotka klíče;
BCM; Panoramatická střecha; Senzor deště; Modul řízení CCS pro řidiče a spolujezdce; Pojistková skříňka relé ICM (relé stěrače světlometů). |
| NAPÁJECÍ ZDROJ 1 | Přední napájecí zásuvka |
| P/SEDADLO PAS | Manuální spínač na straně spolujezdce |
| HTD ZRCADLO | Vnější zrcátko s elektrickým ovládáním;
ECM/R CM; Řídicí jednotka klimatizace. |
| AMP | Zesilovač;
JBL AMP; DC-DC převodník (zesilovač). |
| STĚRAČ FRT | Pojistková skříňka relé ICM (relé senzoru deště);
Multifunkční spínač; Pojistka pod kapotou / pojistková skříňka relé (relé 7); Motor stěrače čelního skla. |
| A / KLIM | Relé motorového prostoru a pojistková skříňka (relé 4);
EMS jednotka (relé ohřívače paliva); Nafta jednotka (relé ohřívače PTC č. 2 / č. 3); Řídicí jednotka klimatizace. |
| VYHŘÍVÁNÍ VOLANTU | Vyhřívání volantu |
| P / OKNO LH | Relé levých dveří zvedáku okna;
Hlavní spínač řidiče a zvedák okna spolujezdce; Modul okna zvedáku proti přiskřípnutí; Modul okna zadního levého zvedáku; Modul okna levého zadního zvedáku. |
| PDM 1 | Relé odblokování dveří;
Zamykání dveří (sedan); Zamykání dveří napájení; Zamykání dveří (kombi); Pojistková skříňka relé ICM (blokování palivového filtru / relé odblokování). |
| P/SEDADLO VOD | Jednotka řidiče IMS;
Manuální spínač na straně řidiče. |
| MODUL 2 | BCM;
Modul imobilizéru; Převodník (audio/zesilovač); Audio systém; Elektrochromatické zrcátko; Modul asistence udržení jízdního pruhu; Modul řízení klimatizace; Levý/pravý světlomet; Modul IMS řidiče; Automatické ovládání úhlu světlometů; Příruční lampa; Kontrola úhlu světlometů jednotka (levá/pravá); Vyhřívání zadního sedadla levého/pravého; Modul monitorování tlaku pneumatik; Modul řízení CCS řidič/spolujezdec; Indikátor páky automatické převodovky; Spínač konzoly; Modul vyhřívání sedadla řidiče/spolujezdce. |
| STĚRAČ RR | Relé zadního stěrače;
Motor zadního stěrače; Multifunkční spínač; Modul zadní roletky. |
| SPÍNAČ BRZDY | Spínač brzdového světla |
| P/OKNO RH | Relé okna zvedáku pravých dveří;
Hlavní spínač řidiče / zvedák okna spolujezdce; Modul okna zvedáku proti přiskřípnutí; Modul okna zadního pravého zvedáku; Modul okna pravého zadního zvedáku. |
| PDM 2 | Jednotka elektronického ovládání klíče;
Tlačítko pro startování a zastavení; Modul imobilizéru. |
| MODULE 5 | Externí rukojeť elektrického klíče řidiče/cestujícího;
Externí zrcátko napájení řidiče/cestujícího; Aktivní aspirace; Spínač vyhřívání zadního sedadla vlevo/vpravo; Automatický senzor světla a fotobuňka; Spínač sportovního režimu; Elektromagnet klíče. |
| IG1 | Pojistková skříňka relé a pojistek m/o (pojistka F27, F28, F29, F30, F31) |
| MODULE 6 | Přístrojová deska;
Spínač vyhřívání předního sedadla vlevo/vpravo; Modul adaptivního osvětlení vpředu; Modul elektrické parkovací brzdy. |
| MDPS | Jednotka řízení EPS |
| DR LOCK | Relé zámku / odemknutí dveří;
Pojistková skříňka ICM (relé dvojitého zámku); Aktuátor zámku dveří na straně cestujícího / řidiče; Aktuátor zámku zadních dveří vlevo / vpravo. |
| S/HEATER FRT | Kontrolér CCS sedadla řidiče / cestujícího;
Kontrolér vyhřívání sedadla řidiče / cestujícího. |
| INTERIOR LAMP | Lampa dveří řidiče/cestujícího;
Lampa stropní konzoly; Příruční lampa; Lampa na uvítání; Lampa v odkládací schránce; Lampa zavazadlového prostoru; Lampa přístupu řidiče/cestujícího; Lampa zavazadlového prostoru; Lampa zadní vlevo/vpravo; Lampa na uvítání vlevo/vpravo. |
| MULTIMEDIA | Audio systém;
Rádio s audio přehrávačem a navigací; Převodník (audio systém). |
| A/BAG | Jednotka řízení SRS |
| CURTAIN | Modul zadní záclony |
| MEMORY 1 | Sada ukazatelů;
Modul monitorování tlaku v pneumatikách; Modul zadní záclony; Senzor náklonu; Modul řízení klimatizace; BCM; Ultrazvukový senzor na ochranu proti neoprávněnému přístupu do kabiny; Modul sirény IMS řidiče; Spínač elektrického externího zrcátka. |
| A/BAG IND | Přístrojový panel |
| PDM 3 | Jednotka elektronického ovládání klíče |
| S/HEATER RR | Vyhřívání zadních sedadel (vlevo/vpravo) |
| MEMORY 2 | Rádiový přijímač |
| PDM 1 | Jednotka elektronického ovládání klíče |
| START | Bez tlačítka pro startování:
Relé motorového prostoru a pojistková skříňka (relé 8); Spínač zapalování; Spínač rozsahu automatické převodovky; Se spínačem pro startování: ECM / PCM; Spínač rozsahu automatické převodovky. |
| SUNROOF | Panoramatická střecha |

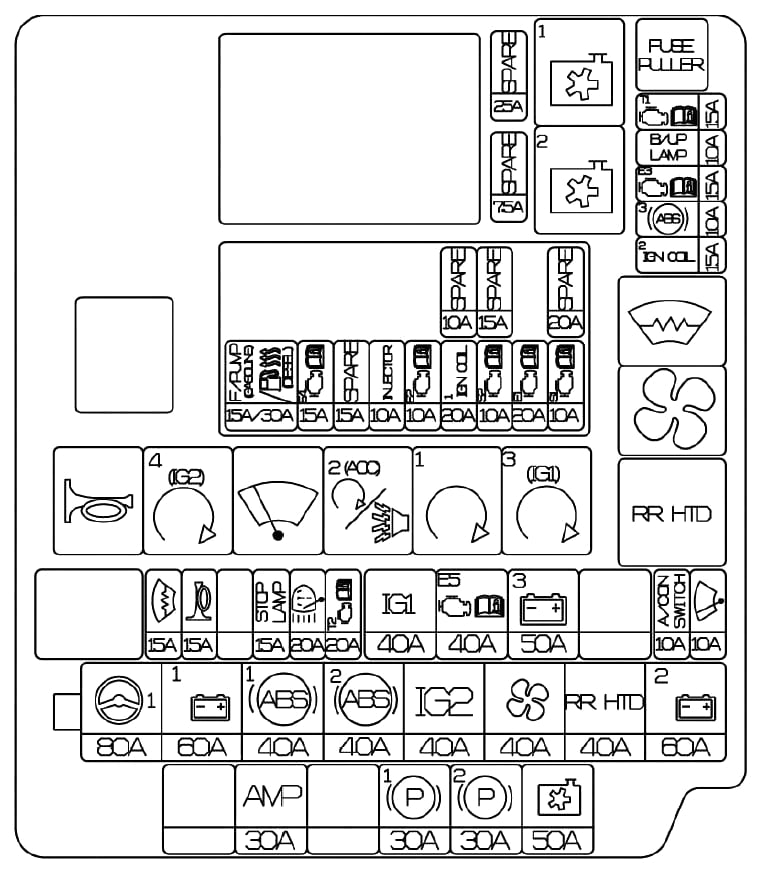

Motorový prostor
Pojistková skříňka
Nachází se na levé straně motorového prostoru
Určení
| MDPS | Jednotka řízení EPS |
| B+ 1 | Pojistková skříňka l / P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH);
Pojistka F13 / F14 / F19 / F20 / F21 / F26 / F36). |
| ABS 1 | Kontrolér ESP;
Multifunkční diagnostický konektor. |
| ABS 2 | Kontrolér ESP;
Multifunkční diagnostický konektor. |
| IG 2 | Relé 9 (relé startování);
Spínač zapalování (bez tlačítka startování); Relé 6 (relé MRP 4 (ZAZH.2), s tlačítkem startování). |
| BLOWER | Relé 4 (relé ventilátoru) |
| RR HTD | Relé 11 (relé odvlhčovače zadního okna) |
| B+ 2 | Pojistková skříňka l / P (IPS 3 (4CH), IPS 4 (4CH);
Pojistka F2 / F7 / F9 / F15). |
| AMP | Zesilovač, převodník (zesilovač) |
| EPB 1 | Modul elektrické parkovací brzdy |
| EPB 2 | Modul elektrické parkovací brzdy |
| C/FAN | Relé 1 (relé chladicího ventilátoru (nízké);
Relé 2 (relé chladicího ventilátoru (vysoké). |
| FRONT | Pojistková skříňka relé ICM (relé odmrazování) |
| DEICER | Relé 5 (relé klaksonu);
Pojistková skříňka relé ICM (relé odmrazování). |
| HORN | Relé 12 (americké relé);
Relé brzdového světla. |
| STOP LAMP | Pojistková skříňka relé ICM (relé stěrače světlometů) |

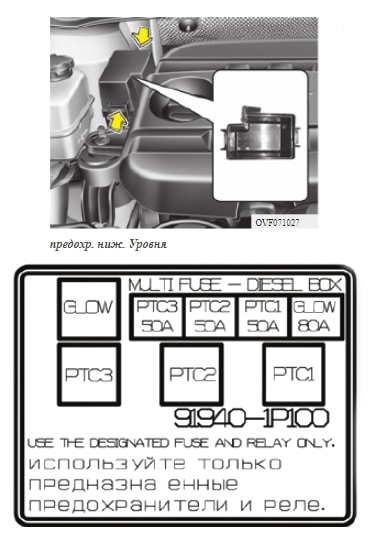

Pojistková skříňka
Hyundai i40 s motorem Diesel (na pravé straně motorového prostoru). Odpovědný za fungování motoru:
- GLOW – žhavicí svíčky;
- RTS – dodatečný ohřívač.
