Hyundai Tucson 1 (ix35) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Hyundai Tucson 1 (ix35), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
2004, 2005, 2006, 2007, 2008, 2009 a 2010
Kabina
Pojistková skříňka
Nachází se na levém konci přístrojové desky, za ochranným krytem.

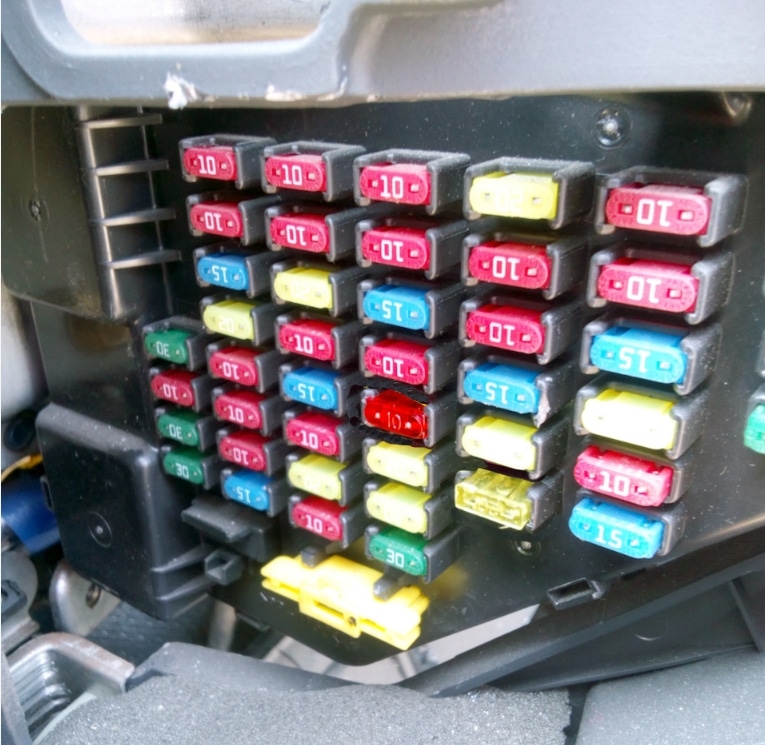

Příklad fotografie

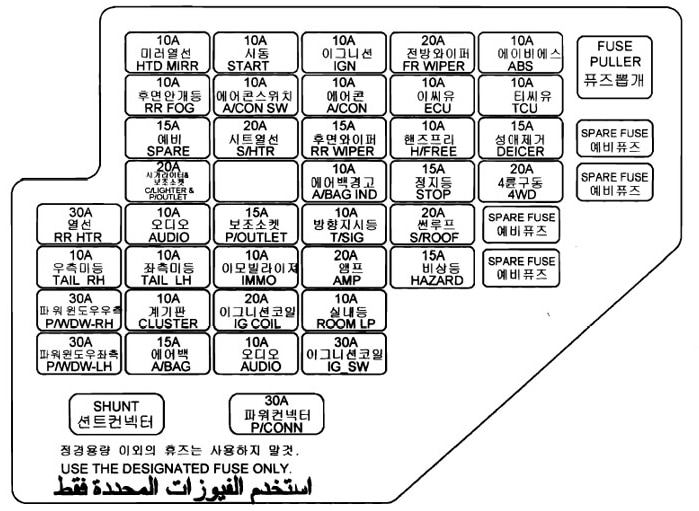

Schéma
Úlohy
| IG-SW | Spínač zapalování 30A |
| STANZA LP | 10A Vnitřní osvětlení, řídicí jednotka klimatizace, digitální hodiny, ETASM / TASM, klíč zapalování nevytažený |
| AMP | Audio systém 20A |
| T / SIG | Spínač nouzového světla 10A, systém automatického vnějšího osvětlení a senzor světla, spínač rozsahu automatické převodovky |
| A/TORBA IND | 10A Sada směrových světel |
| TERGICRISTALLO POSTERIORE | 15A Ochranné relé |
| A / KON | 10A Ovladač otevírací střechy, ovladač klimatizace, relé ventilátoru klimatizace. ETASM / TASM |
| IGN | Relé topení 10A RTS, relé topení palivového filtru, řídicí jednotka denních světel, relé přepínání světlometů |
| RISK | 10A Spínač alarmu, spínač relé alarmu, řídicí jednotka imobilizéru (auto s benzínovým motorem 2,7 litru) |
| S/TETTO | 20A Elektrická střecha, relé centrálního zamykání |
| FERMARE | 15A Spínač brzdových světel, řídicí jednotka uzavírání vnějších zrcátek |
| H/GRATIS | 10A Nepoužívané |
| ECU | 10A Regulátor rychlosti, brzdové světlo, systém proti prokluzu, systém stabilizace trajektorie, ovladač pohonu všech kol, ovladač motoru, ovladač motoru a převodovky, ovladač převodovky, senzor rychlosti vozidla |
| TERGICRISTALLO FF | 20A Motor stěrače čelního skla, vnější světlo a spínač směrových světel |
| 4WD | 20A Řídicí jednotka pro pohon všech kol |
| DEGELATORE | 15A Vyhřívací prvek čelního skla |
| TCU | 10A Řídicí jednotka převodovky (vozidla s benzínovým motorem 2,7 litru a naftovým motorem) |
| SEZIONE | 10A Senzor zrychlení, ESP, ABS |
| P / OKNO -LH | 30A Elektrické motory pro zvedání oken levých dveří |
| PWDW-RH | 30A Elektrické motory pro zvedání oken pravých dveří |
| PRŮHLED PRAVÝ | 10A Zadní světlo pravé, světlo v odkládací schránce |
| RR HTR | 30A Vyhřívané zadní sklo |
| TAŠKA | 15A Řídicí jednotka airbagu |
| SKUPINA | 10A Sada směrových světel, ETASM / TASM |
| PRŮHLED LH | 10A Levý světlomet, zadní světlo levé, světlo registrační značky |
| AUDIO | 10A Digitální hodiny, audio systém, řídicí jednotka pro uzamčení vnějších zrcátek, elektrické pohony pro nastavení vnějších zrcátek a spínač pro uzamčení zrcátek |
| C/ ZAPALOVAČ č P/ VÝSTUP | Zapalovač 20A |
| REZERVA | 15A Rezervní pojistka |
| RR FOG | 10A Zadní mlhové světlo |
| HTD MIRR | 10A Elektrická vnější zrcátka levá a pravá, elektricky sklopná zrcátka. Spínač vyhřívaného zadního skla |
| AUDIO | Audio systém 10A |
| COIL IG | Zapalovací cívka 20A (vozidla s benzínovým motorem 2,7 litru) |
| IMMO | 10A Řídicí jednotka imobilizéru (vozidla s benzínovým motorem 2,7 l) |
| P/ VÝSTUP | 15A Zadní zásuvka 12V |
| S/HTR | 20A Vyhřívací prvky sedadel |
| A/CON SW | 10A Řídicí jednotka klimatizace (manuální klimatizace) |
| ZAČÁTEK | 10A Relé alarmu proti krádeži, spínač rozsahu automatické převodovky, spínač blokování zapalování; |
Pojistky označené jako C/LIGHTER nebo P/OUTLET jsou zodpovědné za zapalovač cigaret nebo dodatečné zásuvky.
Pojistková skříňka

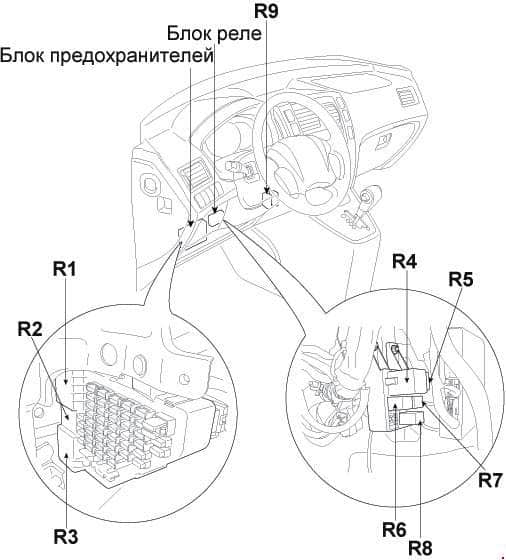

Schéma relé v kabině
Funkce
- R1 Relé vyhřívání zadního okna
- Relé zadního světla R2
- R3 Relé napájení okna
- Relé směrovky R4
- R5 Relé alarmu
- R6 Relé zadního mlhového světla
- R7 Relé alarmu
- R8 Relé vyhřívání čelního skla
- R9 Relé centrálního zamykání
Motorový prostor

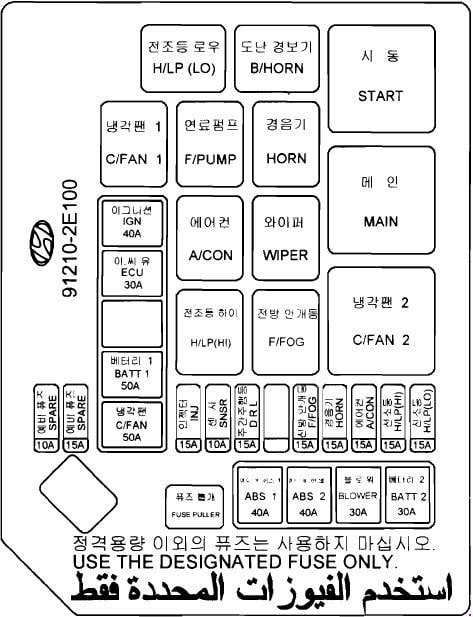

Hlavní pojistková skříňka
Nachází se na levé straně motorového prostoru, vedle baterie.
Schéma
Účel
| IGN | 30A Relé motorku pro startování, spínač zapnutí |
| ECU | 30A Řídicí jednotka motoru, čerpadlo paliva, klimatizace, generátor, řídicí jednotka automatické převodovky |
| WAT #1 | 50A Spínač zapnutí, zásuvka 12 V v kabině |
| C/VENTILATORE | Ventilátor chlazení motoru elektrický 50A |
| ABS n. 1 | 30A ABS, ESP |
| ABS n. 1 | 40A ABS, systém stabilizace trajektorie ESP |
| VENTILATORE | Ventilátor klimatizace 30A |
| WAT # 2 | 30A Spínač zapnutí, zásuvka 12 V v kabině |
| INJ | Vstřikovače 15A |
| SNSR | 10A Ventilátor chlazení motoru elektrický, spínač brzdových světel, lambda sonda, řídicí jednotka motoru a řídicí jednotka převodovky |
| DRL | 15A Denní světlo |
| F / FOG | 15A Mlhová světla |
| CLACSON | 15A zvukový signál |
| A / KON | Klimatizace 15A |
| Alto/basso (alto) | 15A Světlomety (dálková světla) |
| H/LP(BASSO) | 15A Světlomety (tlumená světla) |
Dekódování relé
| ZAČÁTEK | Relé motorku pro startování |
| HLAVNÍ | Hlavní relé |
| C/VENTILÁTOR #2 | Relé ventilátoru chlazení (nízká rychlost) |
| B/CLAXON | Relé klaksonu (alarm) |
| KLAXÓN | Relé klaksonu |
| STĚRAČ | Relé stěrače |
| F / MLHA | Relé předních mlhových světel |
| H/LP (NÍZKÉ) | Relé potkávacích světel |
| F/POMPA | Relé čerpadla paliva |
| A / KLIM | Relé klimatizace |
| Vysoké/nízké (vysoké) | Relé dálkových světel |
| C/VENTILÁTOR #1 | Relé ventilátoru chlazení (vysoká rychlost) |

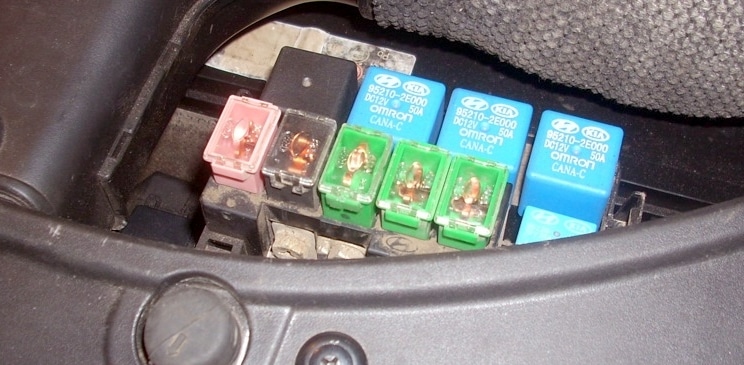

Pojistková skříňka
Instalováno v modelech s dieselovým motorem.

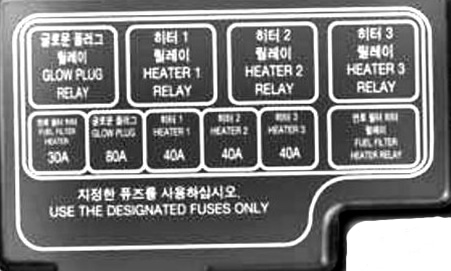

Legenda
Incontro
| RELÉ ZAPALOVACÍ SVÍČKY | Relé zapojení pro vyhřívání |
| RELÉ VYHŘÍVÁNÍ 1 | Relé vyhřívače PTC 1 |
| RELÉ VYHŘÍVÁNÍ 2 | Relé vyhřívače PTC 2 |
| RELÉ VYHŘÍVÁNÍ 3 | Relé vyhřívače PTC 3 |
| FILTRO PALIVA RELÉ VYHŘÍVÁNÍ | Relé vyhřívače filtru paliva |
| VYHŘÍVÁNÍ FILTRU PALIVA | 30A Vyhřívač filtru paliva |
| SVÍČKA | Zapojení 80A před začátkem vyhřívání |
| VYHŘÍVÁNÍ1 | Vyhřívač PTC 40A 1 |
| VYHŘÍVÁNÍ 2 | Vyhřívač PTC 40A 2 |
| VYHŘÍVÁNÍ3 | Vyhřívač PTC 40A 3 |
