Hyundai Veracruz ix55 – pojistková skříňka
Hyundai Veracruz ix55 – schéma pojistkové skříně
Rok výroby: 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Veracruz ix55 je pojistka 4 v pojistkové skříni v kabině.
2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013
Pojistková skříň v kabině
Nachází se pod přístrojovou deskou za ochranným panelem.

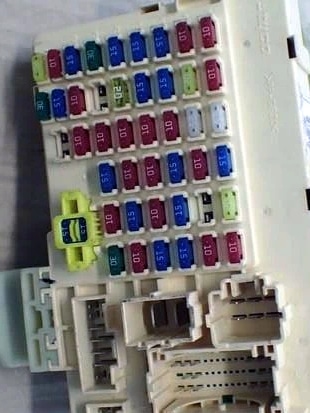

Příklad fotografie

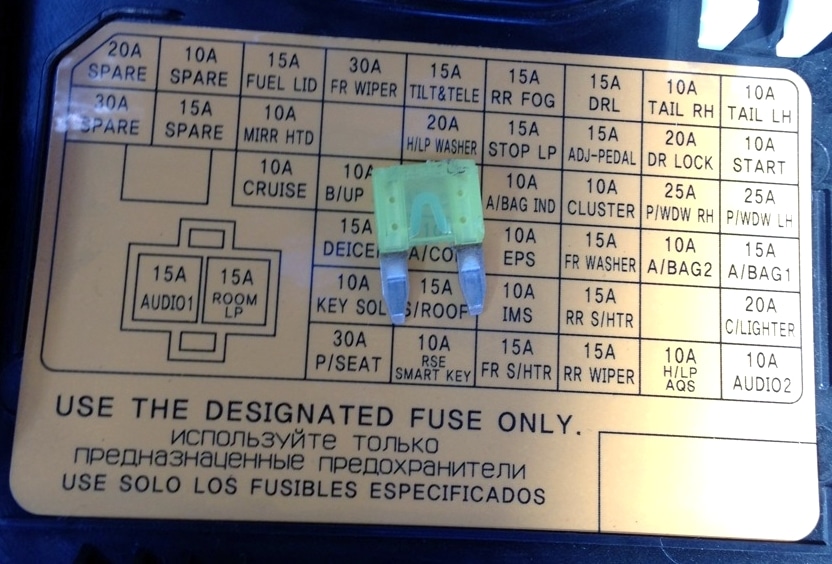

Schéma
Účel
| ZVUK 2 | 10A Audio, zadní konzola zásuvka a relé, digitální hodinový stroj, BCM |
| C/ ZAPALOVAČ CIGARET | 20A Zapalovač vpředu a zásuvka |
| A/TORBA2 | Airbag 10A |
| A/TORBA 1 | Modul řízení SRS 15A |
| A/TORBA IND | 10A Indikační zařízení (kontrolka airbagu) |
| B/UP LP | 10A Relé světel zpátečky, TCM, elektrochromatické zrcátko, řídicí jednotka alarmu zpátečky |
| REJS | Multifunkční spínač 10A, modul imobilizéru PIC, spínač vyhřívání sedadla řidiče/spolujezdce |
| ATM CD | Blokování klíče bankomatu 10A, 4WD ECU, BCM, multifunkční spínač, modul řízení semiaktivního upevnění motoru |
| GRUPPO | Indikační zařízení 10A, alternátor, BCM, modul imobilizéru PIC |
| INIZIO | 10A Relé alarmu proti krádeži, řídicí jednotka napájení zadního víka |
| EPS | 10A BCM, reostat, hlavní / pomocný spínač pro elektrické ovládání oken |
| A / KON | 10A Modul řízení klimatizace vpředu, relé ventilátoru, modul řízení klimatizace vzadu, relé klimatizace vzadu, senzor deště, modul řízení otevírací střechy, elektrochromatické zrcátko |
| FR S/HTR | 15A Spínač vyhřívání sedadla řidiče/spolujezdce |
| RR S/HTR | 15A Vyhřívání zadního skla |
| ZSZ | Modul řízení 10A IMS, modul naklápění-teleskopický, relé ohřívače PTC, modul řízení zadního víka napájení |
| H/LP, AQS | Relé světel potkávacích 10A, senzor AQS |
| TLAČÍTKO FR | 15A Relé předního stěrače, relé předního stěrače |
| TERGICRISTALLO POST. | 15A Modul řízení zadního stěrače, motor zadního stěrače |
| CODA LH | 10A Levý světlomet, levé zadní světlo, relé světlometu potkávacího vpředu, světlo zadního víka |
| CODA RH | 10A Světlomet pravý, zadní světlo pravé, světlo zavazadlového prostoru, osvětlení |
| BLOCCO DR | 20A Spínač hlavního ovládání oken, relé napájení zadního víka, aktuátor zadního víka |
| FERMA LP | 15A spínač brzdového světla |
| PULSANTE H/LP | 20A Spínač trysky světlometů |
| MEMBRO CARBURANTE | 15A Spínač víčka paliva |
| RR FOG | 15A Relé zadního mlhového světla |
| TERGICRISTALLO FR. | 30A Motor stěrače předního |
| INCLINAZIONE E TELE | 15A Naklon – teleskopický modul |
| DRL | Modul ovládání DRL 15A |
| P / WDW LH | 25A Ovládač okna bezpečnosti řidiče, spínač elektrického ovládání okna levého zadního |
| P/WDW RH | 25A Spínač ovládání okna předního/zadního, pravého |
| MIRR HTD | 10A Vyhřívané vnější zrcátko levé/pravé s elektrickým nastavením, vyhřívané zadní sklo |
| P/SEAT | Modul ovládání 30A IMS, manuální spínač sedadla řidiče/spolujezdce |
| SOLUZIONE CHIAVE | Elektromagnet zámku klíče bankomatu 10A, 4WD ECU, klakson zpátečky, mechanická blokace sloupku řízení PIC |
| SDEG | 15A Relé vyhřívače zadního skla |
| S/TETTO | 15A Modul ovládání otevírací střechy |
| RSE, CHIAVE INTELLIGENTE | Modul imobilizéru PIC 10A |
| AUDIO 1 (FUSIBILE MEMORIA) | Audio 15A |
| STANZA LP (FUSIBILE MEMORIA) | 15A Přístrojová deska, hlavní spínač ovládání oken, světlo dveří, lampa místnosti, konektor datového rozhraní, BCM, spínač dveří |
| RISERVA | 10A Rezervní pojistka |
Pojistka zapalovače cigaret je označena C / LIGHTER 20A.
Motorový prostor
Pojistková skříň
Nachází se na levé straně motorového prostoru, vedle baterie
Setkání
| IGN 1 | 40A Spínač zapnutí (ACC, IG1) |
| IGN 2 | Relé startování 40A, spínač zapnutí (IG2, START) |
| I/P B+1 | Pojistka 50A (DR LOCK 20A, STOP LP 15A, CODA LH / RH 10A) |
| I/P B+2 | Pojistka 50A (P / SEAT 30A, KEY SOL 10A, střešní okno 15A, RSE / SMART KEY 10A, DEICER 15A), pojistka paměti (AUDIO1 15A, ROOM LP 15A) |
| P/ WDW | Pojistka 40A (P / WDW LH / RH 25A) |
| VENTILÁTOR | 40A Relé ventilátoru |
| RR HTD | 40A Relé odmrazovače zadního skla, pojistka (MIRR HTD 10A) |
| ECU | 30A Relé řízení motoru (ECU DSL 20A / COIL IGN 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) |
| ABS 1 | Jednotka řízení ABS / ESP 40A, univerzální testovací konektor |
| ABS 2 | Jednotka řízení ABS / ESP 40A, univerzální testovací konektor |
| TCU 1 | 15А TCM |
| TPMS | 10A elektroventil polopasivního upevnění motoru |
| B/ ALARM | 10A Relé klaksonu alarmu |
| F/ČERPADLO | 20A relé čerpadla paliva |
| T / SIG | 15 А BCM |
| A / KON | Relé 10A pro klimatizaci |
| ECU 1 | 10А ECM (GSL) |
| CÍVKA ZAPALOVÁNÍ (GSL) | 20A Cívka zapalování #1 ~ #6, kondenzátor |
| SNSR 1 (GSL) | 15A ECM (GSL), senzor MAF, ventil kontroly oleje, modul imobilizéru, PCSV, VIV |
| SNSR 2 (GSL) | 15A Relé čerpadla paliva, senzor kyslíku č. 1 ~ č. 4 |
| SNSR 3 (GSL) | Tryska 10A #1 ~ #6, relé kondenzátoru / ventilátoru chladiče, relé klimatizace; |
| ECU 2 (GSL) | 10А ECM (GSL) |
| ECU DSL | 20A ECM (DSL), ohřívač č. 1 relé PTC (DSL) |
| SNSR 1 (DSL) | 15A Skupina dávkování paliva, pohon recirkulace výfukových plynů, modul imobilizéru, pohon EVGT |
| SNSR 2 (DSL) | 15A Relé čerpadla paliva, ventil regulace tlaku v rail |
| SNSR 3 (DSL) | 10A Relé ventilátoru kondenzátoru / chladiče, relé klimatizace, lambda sonda |
| ECU 2 (DSL) | Spínač brzdového světla 10A (DSL) |
| H / LP LO RH | 15A Relé pravého světlometu (dálková světla) |
| H / LP LO LH | 15A Relé levého světlometu (dálková světla) |
| H/LP ALTO | 20A Relé světlometů (dálková) |
| FR FOG | 15A Relé předního mlhového světla |
| KLAKSON | Relé klaksonu 15A |
| SEKCE | Jednotka řízení ABS / ESP 10A, spínač ESP |
| DIAG | Univerzální testovací konektor 10A |
| ECU 3 | 10А ECM |
| TCU 2/OSVĚTLENÍ | 10A TCM, spínač brzdového světla (GSL), modul řízení předehřevu (DSL), senzor upozornění na palivový filtr (DSL), senzor hmotnosti vzduchu (DSL) |
Na pozitivním terminálu baterie se může nacházet i pojistková skříň výkonu ve formě pojistek s vysokým výkonem.

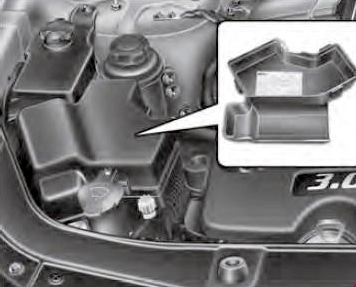

Dodatečná skříňka
Instalována na pravé straně motorového prostoru.
Popis
| BLASK | Modul řízení žhavicích svíček 80A |
| PTC HTR 1 | Relé ohřívače PTC 50A č. 1 |
| PTC HTR 2 | Relé ohřívače PTC 50A č. 2 |
| PTC HTR 3 | 50A relé ohřívače PTC č. 3 |
| F / FILTR | 30A relé ohřívače palivového filtru |
| SKŘÍŇKA I/P B+3 | Pojistka 40A (RR FOG 15A, KRYT PALIVA 15A, FR STĚRAČ 30A, NÁKLON & TELE 15A) |
| C/VENTILÁTOR | 40A Relé ventilátoru kondenzátoru č. 1 |
| R / VENTILÁTOR | 40A Relé ventilátoru chladiče |
| PT/DVEŘE | Modul řízení zadních dveří 30A; |
| VENTILÁTOR ZADNÍ | 20A relé klimatizace zadní |
| AMP | Zesilovač 30A JBL |
| P/PRODEJ | 30A Konzola a relé zásuvky zadní |
