Mazda 2 DY (2003-2007) – pojistková skříňka

Mazda 2 – schéma pojistkové skříňky

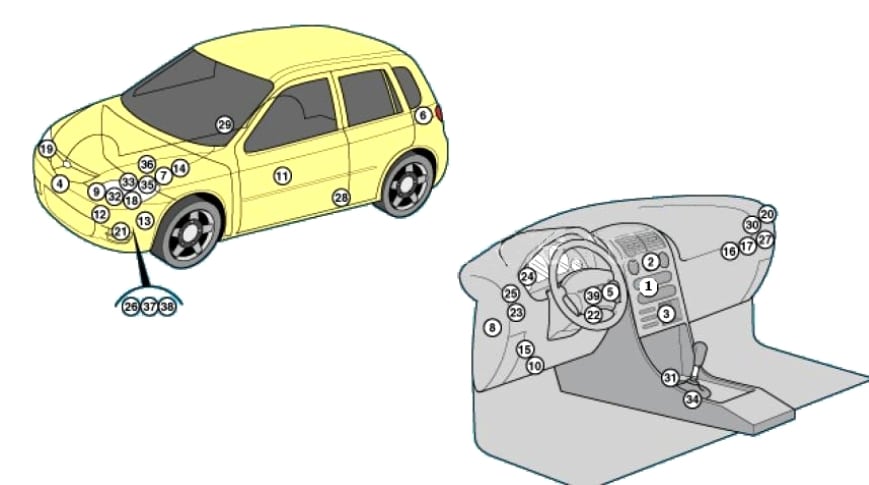

Poloha řídicích jednotek

Popis

1	Kontrolér klimatizace (v ovládacím panelu topení)
2	Relé motoru ventilátoru klimatizace/topení – za přístrojovou deskou
3	Odpor motoru ventilátoru topení / klimatizace – prostor pro nohy cestujícího
4	Senzor nárazu (SRS), přední
5	Řídicí jednotka proti krádeži – za přístrojovou deskou
6	Zvuk alarmu proti krádeži
7	Baterie akumulátoru
8	Centrální zamykání
9	Jednotka řízení aktátoru spojky – motorový prostor
10	Diagnostický konektor (DLC)
11	Kontrolér elektrického okna (ve spínači na dveřích řidiče)
12	Odpor motoru ventilátoru chlazení — ochrana chladiče
13	Relé mlhových světel
14	Pojistková skříňka / relé, motorový prostor
15	Panel pojistkové skříňky / relé 1
16	Panel pojistkové skříňky / relé 2
17	Panel pojistkové skříňky / relé 3
18	Motor kontroly úhlu světlometů, levý
19	Motor kontroly úhlu světlometů, pravý

20
21	Akustický signál
22	Anténa na kroužku imobilizéru – blízko zapalovací skříňky
23	Aktivuje relé spínače signálu
24	Jednotka řízení přístrojové desky (v palubní desce)
25	Relé světla couvání
26	Čerpadlo ostřikovače zadního skla – integrované s čerpadlem ostřikovače předního skla
27	Pojistková skříňka relé – obsahuje: relé motoru předních stěračů, relé čerpadla ostřikovače předního skla, relé stěrače / ostřikovače zadního skla, relé klaksonu, relé předních / zadních světlometů
28	Senzor boční kolize přední levé strany – dolní část sloupku B
29	Senzor boční kolize přední pravé strany – dolní část sloupku B
30	Relé startovacího motoru
31	Jednotka elektronického řízení SRS
32	Jednotka elektronického řízení převodovky – v elektronické řídicí jednotce spojky
33	Ovládání převodovky – pro převodovku
34	Kontrolér převodovky – selektor automatické převodovky
35	Senzor rychlosti vozidla, se systémem ABS – jednotka elektronického řízení ABS
36	Senzor rychlosti vozidla, bez systému ABS – v kontrolním bodě
37	Senzor nízké úrovně kapaliny ostřikovače předního skla
38	Motor čerpadla ostřikovače předního skla
39	Intermitentní relé stěračů čelního skla – v bloku spínačů

Pojistková skříňka v prostoru pro cestující

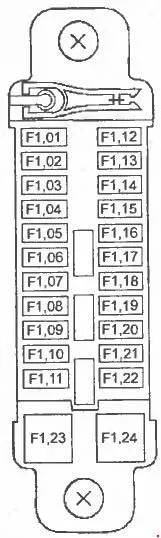

Hlavní pojistková skříňka

Nachází se v dolní části přístrojové desky

Popis

F01	Nepoužívá se
F02	Nepoužívá se
F03	15A Osvětlení interiéru
F04	Zapalovač cigaret 15A
F05	7,5A Elektrické ovládání bočních zrcátek
F06	Nepoužívá se
F07	10A Přístrojová deska
F08	20A Stěrače a ostřikovač skla předního skla
F09	10A Aktivní bezpečnostní systém
F10	15A Řídicí systém motoru
F11	15A Řídicí jednotka převodovky
F12	Elektrická okna 30A

F13	Nepoužívá se
F14	Nepoužívá se
F15	Nepoužívá se
F 16	7,5A Startér
F17	7,5A Světla couvání
F18	7,5A Osvětlení přístrojové desky
F19	7.5A Elektromagnetická spojka kompresoru klimatizace
F20	Klimatizace 7,5 A
F21	10A Stěrač a ostřikovač zadních dveří
F22	10A Ohřívač skla zadních dveří
F23	Nepoužívá se
F24	Nepoužívá se

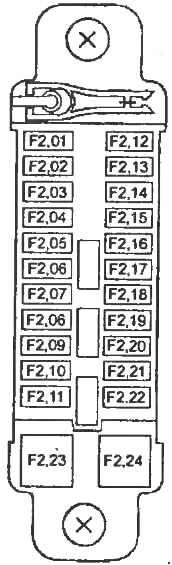

Přídavná pojistková skříňka

Instalovaná za prostorem pro cestující.

Popis

F01	Nehodnoceno
F02	30A ABS
F03	Nehodnoceno
F04	Generátor 7,5A
F05	20A Palivové čerpadlo
F06	7,5A Řídicí jednotka elektroniky motoru a převodovky
F07	15A Senzor proudění vzduchu, systém řízení motoru
F08	20A Senzor proudění vzduchu, systém řízení motoru
F09	15A Brzdová světla
F10	Alarm 15A
F11	Nehodnoceno
F12	Nehodnoceno

F13	Nepoužívá se
F14	15A TNS
F15	20A ABS
F 16	15A Zrcátka s vyhříváním
F17	10A Dálková světla (pravý světlomet)
F18	10A Dálková světla (levý světlomet)
F19	10A Sklopná světla (pravý světlomet)
F20	10A Sklopná světla (levý světlomet)
F21	Nepoužívá se
F22	Nepoužívá se
F23	Nepoužívá se
F24	Nepoužívá se

Pojistková skříňka relé

Popis

1. Relé světlometů s tlumenými světly
2. Relé světlometů s dálkovými světly
3. Relé palivového čerpadla
4. Relé alarmu proti krádeži
5. Relé řízení motoru

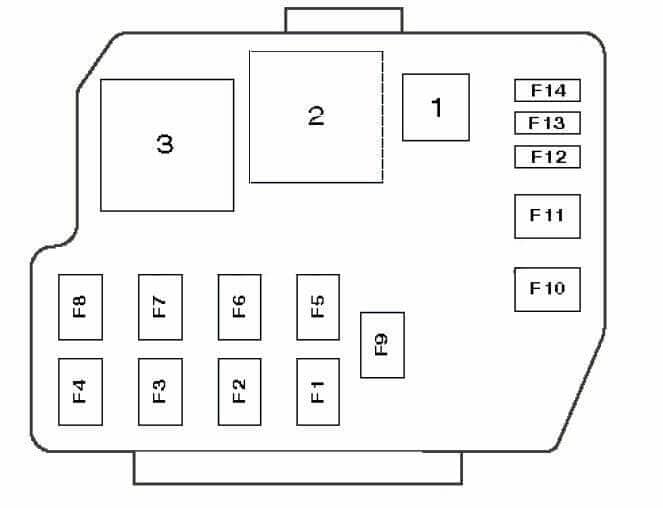

Pojistková skříňka v motorovém prostoru

Nachází se vedle baterie

Popis

1	Relé zcela otevřené polohy ventilu škrticí klapky (klimatizace)
2	Relé motoru ventilátoru chlazení (vysoká rychlost)
3	Relé motoru ventilátoru chlazení
F1	50A Žhavicí svíčka (nafta), pomocné topení
F2	40A Klimatizace / motor ventilátoru topení
F3	50A Spínač zapalování
F4	50A Motor ventilátoru chlazení
F5	60A Automatická kontrola spojky
F6	60A Spínač zapalování
F7	Světlomety 30A
F8	60A Řízení motoru
F9	Distribuce napájení baterie 100A
F10	30A Vyhřívané zadní sklo
F11	60A Systém proti zablokování (ABS)
F12	Elektrická okna 20A
F13	30A Centrální zamykání
F14	15A Mlhovky

O Mazda 2 DY (2003-2007)

Mazda 2 DY, vyráběná v letech 2003 až 2007, je kompaktní hatchback, který se vyznačuje svou praktičností a spolehlivostí. Tento model je oblíbený pro svou agilitu a jednoduché ovládání, což ho činí ideálním pro městské prostředí. Mazda 2 DY nabízí různé možnosti motorizace, včetně benzinových motorů s objemem od 1.25 do 1.6 litru. Díky své kompaktnosti a efektivní spotřebě paliva je tento model často vyhledáván řidiči, kteří hledají ekonomické a zároveň stylové vozidlo.

Schéma pojistkové skříňky Mazda 2 DY

Tato stránka zobrazuje schéma pojistkové skříňky pro Mazda 2 DY, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla a správné fungování jeho elektrických komponentů.
