Mazda 626 (1991-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mazda 626 (1991-2001), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

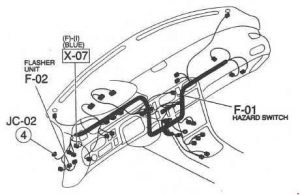

Mazda 626 (1991-1997) – schéma pojistky
Rok výroby: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda MPV LW (1999-2006) je pojistka 26 v pojistkové skříňce

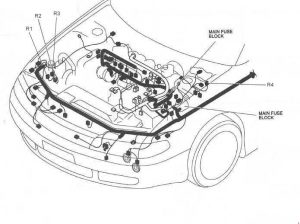

Pojistková skříňka v motorovém prostoru
| Poloha | Popis | Hodnota pojistky [A] | |
| 1 | TESTA | 30 | Denní svícení (DRL) |
| 2 | DEFOG | 40 | Rozmrazování zadního okna |
| 3 | EGI INJ | 30 | Systém nabíjení Systém řízení motoru Systém řízení EC-AT (FS) Systém zapalování ATX (FS) Systém řízení paliva ATX (FS) Systém řízení paliva (KL) Systém zapalování (KL) |
| 4 | PRINCIPALE | 40 | Spínač zapalování (číslo pojistky: 5, 6, 8, 10, 11, 13 (pojistková skříňka v prostoru pro cestující)) |
| 6 | BTN | 60 | Číslo pojistky: 11 Číslo pojistky: 1, 2, 3, 7, 9 (pojistková skříňka v prostoru pro cestující) |
| 7 | ABS | 60 | Systém prevence zablokování kol |
| 8 | VENTILATORE DI RAFFREDDAMENTO | 30 | Systém ventilátoru chladiva |
| 9 | RISCALDATORE | 40 | Topení a klimatizace |
| 10 | CLIMATIZZAZIONE | 30 | Systém ventilátoru kondenzátoru |
| 11 | CODA | 15 | Zadní světla Obrysová světla Osvětlení SPZ Přední boční světla Zadní boční světla Osvětlení odkládací schránky |
| 12 | * |
| 13 | NEBBIA | 15 | Přední mlhová světla |
| 14 | * | ||
| Relé | |||
| R1 | Relé přerušení startovacího motorku Relé vysokého napětí světlometu | ||
| R2 | Hlavní relé | ||
| R3 | Relé palivového čerpadla | ||
| R4 | Relé klaksonu | ||
| R5 | Relé denních světel (DRL) | ||
| R6 | Relé ventilátoru chlazení č. 3 | ||
| R7 | Relé ventilátoru chlazení č. 2 | ||
| R8 | Relé ventilátoru chlazení č. 1 | ||
| R9 | Relé klimatizace | ||
| R10 | Relé klimatizace | ||
Pojistková skříňka v prostoru pro cestující
| Poloha | Popis | Hodnota pojistky [A] | Chráněná součástka |
| 1 | FERMARE | 20 | Brzdová světla Vysoká brzdová světla Hlasové signály Tempomat Systém uzamčení převodovky |
| 2 | STANZA | 15 | Osvětlení pro cestující Osvětlení zrcátka Osvětlení zavazadlového prostoru Osvětlení Audio Systém centrálního zamykání Centrální zamykání (s dálkovým ovládáním) Anténa Systém proti krádeži Systém zpracování centrálního Nástroj Cluster Systém kontroly EC-AT Bodová světla Osvětlení interiéru Osvětlení klíče zapalování Systém kontroly motoru Systém zapalování |
| 3 | CHIUDARE | 30 | Elektrické zamykání dveří Elektrické zamykání dveří (se systémem bezklíčového přístupu) |
| 4 | RADIO | 15 | Audio systém Napájení antény zapalovač cigaret Napájení vnějších zrcátek |
| 5 | TETTO SOLARE | 15 | Otevírací střecha |
| 6 | CURVA | 15 | Osvětlení při odbočování a nouzová světla Systém airbag |
| 7 | SEDILE ELETTRICO | 30 | Elektrické sedadlo |
| 8 | METRO | 15 | Nouzová světla Datový konektor Nástroj Cluster Systém kontroly EC-AT Systém proti krádeži Systém zpracování centrálního napájení antény Tempomat Systém uzamčení převodovky Systém kontroly motoru (FS) ATX Systém zapalování (FS) |
| 9 | RISPETTARE | 15 | Nouzová světla při odbočování a nebezpečí |
| 10 | MOTORE | 15 | Systém kontroly motoru MTX Systém kontroly paliva (FS) Systém zapalování Spuštění systému Systém kontroly EC-AT (FS) Ventilátor kapalného chlazení Topení a klimatizace Systém proti blokování brzd Systém airbag zadního okna |
| 11 | FINESTRA ELETTRICA | 30 | Elektrická okna |
| 12 | DETERGENTE PER FARI | 20 | Prostředek na čištění světlometů |
| 13 | TERGICRISTALLO | 20 | Stěrač čelního skla a ostřikovač Topení a klimatizace Systém ventilátoru kondenzátoru Denní světla (DRL) Systém kontroly motoru (FS) Systém kontroly EC-AT (FS) Systém zapalování (FS) |
| 14 | TERGICRISTALLO POSTERIORE | 20 | Stěrač zadního skla a ostřikovač |
| 15 | DI RISERVA | 15 | Rezerva |
Relé
FS
KL
| Číslo | Relé |
| R1 | Relé ventilátoru |
| R2 | Relé světlometů |
| R3 | Relé rozmrazování zadního okna |
| R4 | Relé TNS |
| R5 | Relé vysokého tlaku ventilátoru kondenzátoru č. 2 |
| R6 | Relé nízkého tlaku ventilátoru kondenzátoru |
| R7 | Relé vysokého tlaku ventilátoru kondenzátoru č. 1 |
Jednotka Flasher
626
Mazda 626 (1997-2002) – schéma pojistkové skříňky
Rok výroby: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda 626 (1997-2002) je pojistka 19 v pojistkové skříňce v kabině.

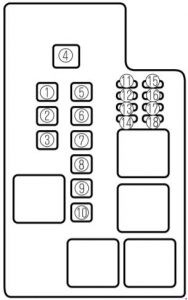

Pojistková skříňka v motorovém prostoru
Mazda 626 – schéma pojistkové skříňky – motorový prostor
| Nr | Popis | Amp [A] | Popis |
| 1 | EGI INJ | 30 | Palivový systém vstřikování |
| 2 | DEFOG | 40 | Odmlžování zadního okna |
| 3 | – | – | – |
| 4 | MAIN | 100 | Na ochranu všech obvodů |
| 5 | IG KEY | 30 | RÁDIO, OTEVÍRACÍ STŘECHA, SMĚROVKA,
MĚŘICÍ PŘÍSTROJ, MOTOR, ELEKTRICKÉ OKNO, STĚRAČ; Palivový systém zapalování |
| 6 | HEATER | 40 | Topení, klimatizace |
| 7 | BTN | 40 | SMĚROVKA, STOP, INTERIÉR,
ZAMYKÁNÍ DVEŘÍ, NOUZOVÉ, ELEKTRICKÉ SEDADLO |
| 8 | COOLING FAN | 30 | Ventilátor chlazení |
| 9 | AD FAN | 30 | Přídavný ventilátor |
| 10 | (ABS) | 60 | Systém prevence zablokování kol |
| 11 | TAIL | 15 | Zadní světla;
Obrysová světla; Osvětlení přístrojové desky; Osvětlení registrační značky; Osvětlení spínačů. |
| 12 | HORN | 15 | Klakson |
| 13 | (ABS) | 20 | Systém prevence zablokování kol |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Světlomet (levý) |
| 17 | H / LR | 15 | Světlomet (pravý) |
| 18 | (ABS) | 20 | Systém prevence zablokování kol |

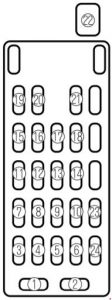

Pojistková skříňka v kabině
Mazda 626 – schéma pojistkové skříňky – kabina
| Číslo | Popis | Amp [A] | Popis |
| 1 | AUDIO | 15 | Audio systém |
| 2 | ROOM | 15 | Vnitřní osvětlení;
Osvětlení zavazadlového prostoru. |
| 3 | S.ROOF | 15 | Otevírací střecha |
| 4 | METER | 10 | Ukazatele;
Osvětlení couvání. |
| 5 | D.LOCK | 30 | Elektrické zamykání dveří |
| 6 | HAZARD | 15 | Havarijní světla |
| 7 | A/B&ABS | 10 | Systém airbag;
Systém prevence zablokování kol během brzdění. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimatizace |
| 10 | – | – | – |
| 11 | TURN | 10 | Směrovky |
| 12 | STĚRAČ | 20 | Stírací a mycí kartáče čelního skla |
| 13 | P.WIND | 30 | Elektrická okna |
| 14 | – | – | – |
| 15 | RADIO | 15 | Audio systém;
Zásuvka; Externí zrcadlo. |
| 16 | MOTOR | 10 | Řídicí systém motoru |
| 17 | ILLUMI | 10 | Zadní světla;
Osvětlení evidenční tabule; Obrysová světla; Osvětlení přístrojové desky. |
| 18 | STOP | 15 | Brzdová světla;
Klakson; Tempomat. |
| 19 | CIGAR | 15 | Zásuvka pro příslušenství;
Hodiny; Rádio; Externí zrcadlo. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Elektrické sedadlo |
| 23 | M.DEF | 15 | Odmrazování zrcadla |
| 24 | P.POINT | 15 | Poloha napájení |
Mazda 626 (2000-2001) – schéma pojistkové skříňky
Rok výroby: 2000, 2001.
Pojistka zapalovače cigaret (zásuvka napájení) v Mazda MPV LW (1999-2006) je pojistka 19 v pojistkové skříňce (panel řidiče).
Blok pojistek (motorový prostor)
| Poloha | Popis | Amp [A] | Popis |
| 1 | EGI INJ | 30 | Instalace vstřikování paliva |
| 2 | DEFOG | 40 | Odmlžování zadního okna |
| 3 | – | – | – |
| 4 | MAIN | 100 | Na ochranu všech obvodů |
| 5 | IG KEY | 30 | Pojistky RÁDIO, OTEVÍRACÍ STŘECHA*, SMĚROVKA,
OBOJŽIVELNÍK, MOTOR, ELEKTRICKÁ OKNA*, STĚRAČE; Instalace zapalování. |
| 6 | HEATER | 40 | Topení;
Klimatizace *. |
| 7 | BTN | 40 | Pojistky ZADNÍ SVĚTLO, BRZDA, POKOJ,
VSTUPNÍ ZÁSOBNÍK, NEBEZPEČÍ, ELEKTRICKÉ SEDADLO*. |
| 8 | COOLING FAN | 30 | Ventilátor chlazení |
| 9 | AD FAN | 30 | Přídavný ventilátor * |
| 10 | (ABS) | 60 | Systém prevence zablokování kol* |
| 11 | TAIL | 15 | Zadní světla;
Obrysová světla; Osvětlení přístrojové desky; Osvětlení registrační značky; Osvětlení spínačů. |
| 12 | HORN | 15 | Klakson |
| 13 | (ABS) | 20 | Systém prevence zablokování kol* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Signál motoru pro startování |
| 16 | H / LL | 15 | Světlomet (levý) |
| 17 | H / LR | 15 | Světlomet (pravý) |
| 18 | (ABS) | 20 | Systém prevence zablokování kol* |
| * – některé modely | |||
Panel pojistek (strana řidiče)
| Poloha | Popis | Amp [A] | Popis |
| 1 | AUDIO | 15 | Audio systém* |
| 2 | ROOM | 15 | Osvětlení interiéru;
Osvětlení zavazadlového prostoru. |
| 3 | S/ROOF | 15 | Otevírací střecha * |
| 4 | METER | 10 | Ukazatele;
Světla couvání. |
| 5 | D.LOCK | 30 | Elektrické zamykání dveří * |
| 6 | HAZARD | 15 | Nouzová světla |
| 7 | A/B&ABS | 10 | Systém airbag;
Systém prevence zablokování brzd *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimatizace* |
| 10 | – | – | – |
| 11 | TURN | 10 | Směrovka |
| 12 | WIPER | 20 | Stěrače a ostřikovače předního skla |
| 13 | P.WIND | 30 | Elektrická okna * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Audio systém;
Zásuvka; Externí zrcadlo. |
| 16 | ENGINE | 10 | Systém řízení motoru |
| 17 | ILLUMI | 10 | Zadní světla;
Osvětlení registrační značky; Obrysová světla; Osvětlení přístrojové desky. |
| 18 | STOP | 15 | Brzdová světla;
Klakson; Tempomat *. |
| 19 | CIGAR | 15 | Zásuvka na příslušenství;
Hodiny *; Rádio *; Externí zrcadlo; Zapalovač. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Elektrické sedadlo * |
| 23 | M.DEF | 15 | Odmrazování zrcadla * |
| 24 | P.POINT | 15 | Poloha napájení |
| * – některé modely | |||
