Schéma pojistek a relé – Mazda Premacy

Týká se vozidel vyrobených v letech:

1999, 2000, 2001, 2002, 2003, 2004 a 2005.

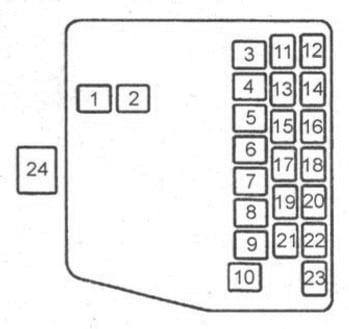

Pojistková skříňka v motorovém prostoru

Nachází se na levé straně motorového prostoru vedle baterie.

Popis

1	40A – Topení
2	60A ABS – Systém proti zablokování brzd
3	60A – K ochraně různých obvodů
4	30A – Přídavné topení
5	40A – Žhavicí svíčky (naftové)
6	rezerva
7	30A – Motor ventilátoru chlazení Electro
8	40A – Vnitřní osvětlení, elektrické zamykání dveří
9	30A – Přídavný ventilátor chlazení klimatizace
10	30A – Řídicí jednotka motoru
11	10A – Klimatizace
12	10A – Signál motorku pro startování

13	15A – Signál
14	15A – Nouzová světla
15	15A – Rozměry
16	7,5A – K ochraně různých obvodů
17	15A – Mlhová světla
18	15A – Mlhové světlo
19	15A – Brzdová světla
20	15A – Pravý světlomet
21	15A – Levý světlomet
22	rezerva
23	15A – Světlomety
24	100A – Hlavní pojistka, k ochraně všech obvodů

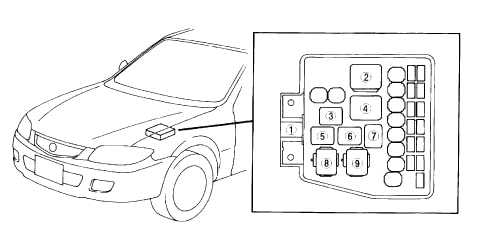

Relé

Popis

1. Hlavní pojistka
2. Relé palivového čerpadla – Relé palivového čerpadla
3. Relé A/C – Relé klimatizace
4. Hlavní relé – Hlavní relé
5. Relé TNS – Rozměry relé
6. Relé klaksonu – Relé signálu
7. Relé světlometů – Relé světlometů
8. Relé chladicího ventilátoru – Relé chladicího ventilátoru
9. Relé kondenzátoru – Relé kondenzátoru klimatizace

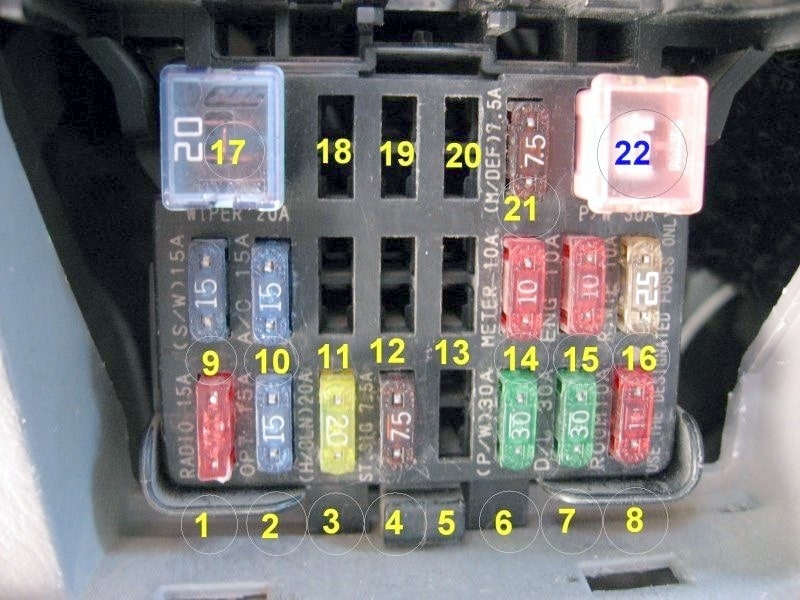

Pojistková skříňka v prostoru pro cestující

Nachází se v dolní části přístrojové desky.

Popis

1	15A – Audio zařízení, vyhřívané zadní sklo, zapalovač cigaret
2	15A – Přídavná zásuvka v zavazadlovém prostoru, systém 100 V (možnost)
3	30A – Prostředek na čištění světlometů
4	7.5A – Motorek startování, zapalování
5	rezerva
6	30A – Ovládání oken
7	30A – Centrální zamykání
8	10A – Vnitřní osvětlení a osvětlení zavazadlového prostoru, diagnostický konektor OBD (pod panelem),
9	15A – Vyhřívaná sedadla
10	15A – Klimatizace, relé vyhřívání zadního skla
11	rezerva

12	rezerva
13	rezerva
14	10A – Přístrojová deska, diagnostický konektor pod kapotou, směrovky
15	10A – Hlavní relé, jednotka ABS, systém stabilizace jízdy, SRS
16	10A – Stěrač a ostřikovač zadního okna
17	20A – Čisticí prostředek a ostřikovač
18	rezerva
19	rezerva
20	rezerva
21	7,5A – Vyhřívaná zrcátka
22	30A – Ovládání oken
