Schéma pojistek a relé – Mazda Bongo

Týká se vozidel vyrobených v letech:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 a 2005.

V některých regionech je známý jako Mazda Access.



Typ 1

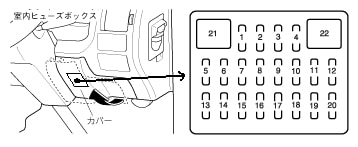

Pojistková skříňka prostoru pro cestující

Nachází se pod přístrojovou deskou na straně řidiče.





Popis

1. 20A – ABS
2. 15A – Alarm
3. 20A
4. 30A – Elektrické ovládání centrálního zámku
5. 20A – Vyhřívaná okna zadních dveří
6. 10A – Stěrač skla zadních dveří
7. 10A – Klimatizace
8. 20A – Stěrače a ostřikovače skel
9. 30A – Elektrická okna
10. 10A – Směrovky
11. 15A – Přístrojová deska
12. 15A – Řídicí jednotka motoru
13. 20A – Ohřívač paliva
14. 15A
15. 15A – Zapalovač cigaret
16. 10A – Klakson
17. 10A – Zadní světla
18. 15A – Brzdová světla
19. 15A – Mlhová světla
20. 10A – Vnitřní osvětlení
21. 30A – Zadní ohřívač
22. 30A – Hlavní ohřívač



Dodatečná pojistková skříňka

Nachází se pod sedadlem řidiče, mezi baterií a motorem v případě benzínových motorů, nebo pod sedadlem spolujezdce, blízko nádrže posilovače řízení v případě naftových motorů, nebo pod kapotou auta.

Popis

1. 30A – Světlomety
2. 30A – Řídicí jednotka motoru
3. 60A – Žhavicí svíčky
4. 80A – Hlavní pojistka
5. 60A – ABS
6. 40A – Pojistka pro různé obvody
7. 60A – Vnitřní osvětlení, elektrický centrální zámek

Pojistková skříňka relé

Instalována v panelu na straně spolujezdce, pod odkládací schránkou.

Relé:

• Klakson
• Ventilátor topení
• Ventilátor zadního topení
• Klimatizace
• Světlomet
• Stop signály
• Rozměry
• Přepínač automatické převodovky

Jednotlivá relé mohou být umístěna v motorovém prostoru, stejně jako blízko baterie – skupina pojistek s vysokým výkonem.



Typ 2

Pojistková skříňka v prostoru pro cestující

Nachází se v dolní části přístrojové desky za ochranným krytem.

Opi

1	20A – Světlomet pravý (modely z roku 2001)
2	20A – Světlomet levý (modely z roku 2001)
3	Žhavicí svíčky (modely z roku 1999)
	20A – Světlomety (modely z roku 2001)
4	15A – Systém dokončování dveří
5	10A – Klimatizace
6	20A – Stěrače a ostřikovače skel
7	30A – Elektrické ovládání oken
8	10A – Stěrač skla zadních dveří
9	20A – Příslušenství, pojistka pro různé obvody
10	10A – Směrovky
11	15A – Přístrojová deska

12	15A – Systém řízení motoru
13	15A – Zapalovač, elektrická zrcátka, rádio, pojistka pro různé obvody, ventilátor motorového prostoru
14	15A – Elektrické ovládání pravého závěsu
15	15A – Elektrické ovládání levého závěsu
16	10A – Klakson (modely z roku 1999)
	15A – Boční světla, podsvícení přístrojové desky (modely od roku 2001)
17	30A – Centrální zámek
18	15A – Brzdová světla
19	10A – Alarm
20	10A – Vnitřní osvětlení, osvětlení zavazadlového prostoru
21	30A – Vyhřívaná okna zadních dveří (modely od roku 1999)
22	30A – Volitelné vybavení (modely od roku 1999)



Pojistková skříňka v motorovém prostoru

Pojistková skříňka

Nachází se vedle baterie.

Popis

HLAVNÍ	100A Hlavní pojistka
HLAVY	Světlomety 30A
VENTILÁTOR	30A Motor ventilátoru kondenzátoru, pojistka pro různé obvody
VENTILÁTOR 2	40A Motor ventilátoru kondenzátoru, pojistka pro různé obvody
ST SIG	10A Startování
PTC	20A Přídavný ohřívač
SEC	Systém proti zablokování 20A
CHVOST	15A Boční světla, podsvícení přístrojů
NAPÁJENÍ AC	Pojistka 15A pro různé obvody
FIP	15A Palivové čerpadlo, řídicí jednotka motoru
fOG	15A Mlhová světla
IGKEY	Pojistka 60A pro různé obvody
SEKCE	Systém proti zablokování 60A
OHŘÍVAČ	30A Zadní ohřívač
BTN	40A Vnitřní osvětlení, centrální zamykání
OHŘÍVAČ	Ohřívač 30A
PŘIDAT VENTILÁTOR	Motor ventilátoru elektrického kondenzátoru 30A



Circuit – relé čerpadla paliva

Cassetta pojistek

Jednotlivé prvky mohou být nainstalovány v celé této jednotce. Například, relé žhavicích svíček je vedle baterie, zadní ohřívač je blízko něj. Nebo na levém blatníku: relé rozměrů, mlhová světla, skládací střecha, atd.
