Saab 9000 (1993-1998) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříně Saab 9000 1993-1998, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Saab 9000 (1993-1998) – schéma pojistkové skříně

Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998.

Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9000 (1993-1998) je pojistka F51 v pojistkové skříni.

Rozvodná skříňka v odkládací schránce

Číslo	Ampéráž [A]	Popis
1	5	ACC
2	10	Systém tempomatu; elektrická zrcátka dveří
3	10	Upozornění na bezpečnostní pás; čtecí světla
4	5	Airbag
5	10	Systém APC
6	30	Ventilátor vzduchu ventilace
7	10	Stěrače světlometů, elektricky nastavitelné sedadlo
8	20	Stěrače předního skla, zadní stěrače
9	30	Osvětlení couvání; elektrická zadní okna; zadní okna, otevírací střecha
10	20	Vyhřívaná sedadla
11	30	Elektrická přední okna; relé s omezeným tlumeným světlem (dálková světla)
12	15	Směrovky, kontrola délky svazku
13	10	Přístroj; EDU; systém vstřikování
14	20	Palivové čerpadlo
15	–	–

16	15	Centrální zamykání; vnitřní osvětlení; světla na pozdrav; osvětlení zavazadlového prostoru; světlo couvacího relé
17	10	ACC, EDU, osvětlení prostoru pro cestující
18	30	Vyhřívané zadní sklo
19	15	Rádio; elektrická anténa; hodiny; SCC
20	20	Možnost
21	25	Klakson
22	15	Havarijní světla
23	5	Elektronika motoru, testovací výstup
24	15	Brzdová světla
25	30	Elektricky nastavitelné sedadlo, řidič
26	30	Elektricky nastavitelné sedadlo, spolujezdec
27	10	Rádio
28	25	Předehřev lambda sondy
29	15	Světlo polohy R; reostat; osvětlení přístrojů
30	10	Osvětlení odkládací schránky
31	20	Dálková světla
32	15	Zadní mlhové světlo

Pojistková skříňka v motorovém prostoru

Číslo	Ampéráž [A]	Popis
1	50	Pumpa vzduchu (max)
1	60	Vyhřívací panely (Trionic) (max)
2	30	Ventilátor chladiče, 2 rychlosti (max)
3	5	Ventilátor topení, relé
4	40	Ventilátor topení (standard)
5	15	Osvětlení potkávacích světel L
6	15	Osvětlení potkávacích světel R
7	15	Osvětlení dálkových světel L
8	15	Osvětlení dálkových světel R
9	5	Relé, klakson
10	25	Klakson

11	30	Ventilátor chladiče A/C / kompresor
12	15	Přídavná žárovka
13	10	Ventil, vzduchové čerpadlo/vakuové čerpadlo
A-B	–	Relé světla
C	–	Ovládání světel (piktogram)
D	–	Vzduchové čerpadlo/horkovzdušné panely/vakuové čerpadlo
E	–	Ventilátor chladiče, 2 rychlosti
F	–	Relé A/C
G	–	Přídavné mlhové světlo
H	–	Senzor tlaku A/C
K	–	Snížené dálkové světlo (dálkové světlo)
L	–	Klaksón
M	–	Ventilátor chladiče

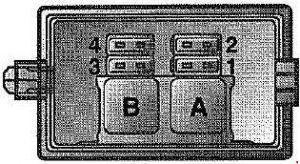

Pojistka ABS a panel relé

Číslo	Ampér [A]	Popis
1	30	Čerpadlo ABS
2	30	ABS
3	10	Čerpadlo a řídicí jednotka, ABS
A	–	relé čerpadla
B	–	relé systému

O Saab 9000 (1993-1998)

Saab 9000, vyráběný v letech 1993 až 1998, je luxusní automobil střední třídy, který se stal oblíbeným pro svou spolehlivost a komfort. Tento model byl k dispozici v různých karosářských verzích, včetně hatchbacku a sedanu. Saab 9000 byl známý svou prostorností a vysokou úrovní bezpečnosti, což ho dělalo ideálním vozidlem pro rodiny. Pod kapotou se mohly nacházet různé motory, včetně čtyřválcových a šestiválcových variant, které poskytovaly vyvážený výkon a efektivnost. Technologické inovace, jako například turbo motory, přispěly k jeho popularitě mezi řidiči, kteří hledali kombinaci výkonu a úspory paliva.

Schéma pojistkové skříňky Saab 9000

Tato stránka zobrazuje schéma pojistkové skříňky pro Saab 9000, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
