Saab 9-5 (1997-2012) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky Saab 9-5 1997-2012, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Saab 9-5 (1997-2004) – schéma pojistek
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (1997-2004) je pojistka 34 v panelu pojistek.
Panel pojistek v přístrojové desce
| Číslo | Amperáže [A] | Popis |
| A | 30 | Osvětlení přívěsu |
| B | 10 | Automatická převodovka |
| C | 7.5 | Zrcátka elektrické;CENA: manuální nastavení délky kabeláže. |
| 1 | 15 | Brzdová světla |
| 2 | 15 | Světla couvání |
| 3 | 10 | Světla pro parkování, vlevo |
| 4 | 10 | Světla pro parkování, vpravo |
| 5 | 7.5 | DICE/TWICE |
| 6 | 30 | Elektrická okna, pravé;Napájení přívěsu. |
| 6B | 7.5 | Brzdová světla, přívěs |
| 7 | 10 | Injektory motoru |
| 8 | 15 | Osvětlení zavazadlového prostoru;Centrální zamykání zavazadlového prostoru;
Osvětlení dveří, Oběhové čerpadlo; Asistent parkování; SID. |
| 9 | 15 | Audio systém;CD měnič. |
| 10 | 15 | Topení, zadní sedadlo;Otevíratelná střecha;
Přijímač dálkového ovládání. |
| 11 | 30 | Elektricky nastavitelné sedadlo pro cestujícího |
| 12 | 7.5 | Automatická převodovka |
| 13 | 20 | Audio systém, zesilovač |
| 14 | 30 | Systém zapalování, motor |
| 15 | 20 | Čerpadlo paliva |
| 16 | 20 | DICE (směrovky) |
| 16B | – | – |
| 17 | 20 | Systém řízení motoru;Hlavní přístroj;
DICE/TWICE |
| 18 | 40 | Ohřívání zrcátek;Ohřívání zadního okna. |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnitřní osvětlení;
Zadní mlhové světlo; Hlavní světlomet. |
| 21 | 10 | Audio systém;Zpětné zrcátko;
Senzor úhlu nakládky (vozidla s xenony); Navigace (příslušenství); Tempomat |
| 22 | 40 | Vnitřní ventilátor |
| 23 | 15 | Centrální zamykání;Navigace (příslušenství);
Paměť zpětného zrcátka |
| 24 | 40 | Vzduchová pumpa (pouze 3,0t V6) |
| 25 | 30 | Elektricky nastavitelné sedadlo řidiče;Palivová nádrž |
| 26 | 7.5 | Paměť sedadla řidiče;Paměť zrcátek;
Otevíratelná střecha; Asistent parkování; Připomínka na zapnutí bezpečnostních pásů |
| 27 | 10 | Systém řízení motoru;SID;
Hlavní přístroj. |
| 28 | 7.5 | Airbag |
| 29 | 7.5 | ABS/TCS/ESP |
| 30 | Štartovací motorček | |
| 31 | Tempomat;Ventil vodní pumpy;
Mlhová světla – přední; Senzor deště. |
|
| 32 | 15 | Ventilované přední sedadla |
| 33 | 7.5 | Spínač směrovek |
| 34 | 30 | Zapalovač cigaret (přední/zadní) |
| 35 | 15 | Denní světlo |
| 36 | 30 | Elektrická okna, levé |
| 37 | 30 | Stěrače předního okna |
| 38 | 30 | Elektrické vyhřívání, přední sedadla |
| 39 | 20 | Elektromagnetické relé Limp-home(automatická převodovka);
OnStar; Telematika |
| Číslo | Popis |
| A | – |
| B | Elektrické vyhřívání zadního sedadla |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavní relé (systém řízení motoru). |
| F | Otevírání nádrže na palivo |
| G | Čerpadlo paliva |
| H | Spínač zapalování |
| I | Vyhřívání zadního okna/zrcátek |
| J | – |
| K | Relé startovacího motoru |
| L1 | Funkce Limp-home |
| L2 | zavazadlový prostor |
Pannell pojistek pod kapotou
| Č. | Amperáž [A] | Popis |
| 1 | 40 | Ventilátor chladiče, vysoká rychlost |
| 2 | 60 | ABS/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Senzor úhlu zatížení (vozidla s xenonovými světlomety) |
| 5 | 15 | Ohřívač |
| 6 | 10 | Klimatizace; Siréna alarmu. |
| 7 | 15 | Test žárovek |
| 8 | – | – |
| 9 | 20 | Stříkací zařízení světlometů |
| 10 | 15 | Dálková světla, levé |
| 11 | 15 | Zesvětlené světla vlevo |
| 12 | 15 | Dálková světla, pravé |
| 13 | 15 | Zesvětlené světla, pravé |
| 14 | 30 | Ventilátor chladiče, vysoká rychlost |
| 15 | 15 | Mlhová světla (přední spoiler) |
| 16 | 30 | Stěrač, zadní |
| 17 | 15 | Klakson |
| 18 | – | – |
| Relé | ||
| 1 | Test lampadina; Hlavní světlo;
Dálkové světlo. |
|
| 2 | Stříkací tryska světlometů | |
| 3 | Přední mlhová světla | |
| 4 | Stěrač, zadní (9-5 Wagon) | |
| 5 | – | |
| 6 | – | |
| 7 | Senzor deště | |
| 8 | Ventilátor chladiče, nízká rychlost | |
| 9 | Ventilátor chladiče, vysoká rychlost | |
| 10 | Kompresor klimatizace | |
| 11 | Ventilátor chladiče, vysoká rychlost,
pravý ventilátor |
|
| 12 | Klakson | |
| 13 | Přídavné světlomety (příslušenství) | |
| 14 | Dálková světla | |
| 15 | Zesvětlené světla | |
| 16 | – | |
| 17 | Stěrače předního okna | |
Saab 9-5 (2005) – schéma pojistek
**Rok výroby:** 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (2005) je pojistka 34 v pojistkové skříňce.

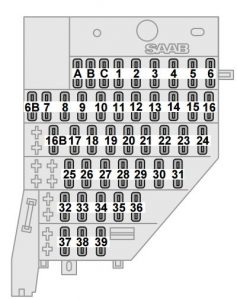

Pojistková skříňka v přístrojové desce
| Č. | Ampér [A] | Popis |
| A | 30 | Světla přívěsu |
| B | 10 | Automatická převodovka |
| Cieľom je vytvoriť rozsiahly jazykový model, ktorý dokáže komunikovať a generovať text v ľudskom jazyku. | 7,5 | Elektrická zrcátka;DICE: manuální nastavení délky ramene. |
| 1 | 15 | Brzdová světla;Zámek převodovky
parkovací brzda (auto s automatickou převodovkou). |
| 2) | 15 | Zpětná světla |
| 3) | 10 | Obrysová a koncová světla, levé |
| 4 | 10 | Obrysová a koncová světla, pravá |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Elektrická okna – pravá;Napájení přívěsu. |
| 6B | 7,5 | Brzdová světla – přívěs |
| 7 | 10 | Vstřikovače motoru |
| 8 | 15 | Osvětlení zavazadlového prostoru;Zavírání zavazadlového prostoru;
Osvětlení dveří; Oběhové čerpadlo; Parkovací asistent; SID. |
| 9 | 15 | Audio systém;CD měnič. |
| 10 | 15 | Vyhřívání – zadní sedadlo;Otvoriteľná strecha;
Přijímač dálkového ovládání. |
| 11 | 30 | Elektricky nastavitelné sedadlo spolujezdce. |
| 12 | 7,5 | Automatická převodovka |
| 13 | 20 | Audio systém, zesilovač |
| 14 | 30 | Zapalovací systém, motor |
| 15 | 20 | Palivové čerpadlo |
| 16 | 20 | SMĚROVKY (směrovky) |
| 16B | – | OnStar |
| 17 | 20 | Řídicí systém motoru;Hlavní přístroj;
DICE/TWICE. |
| 18 | 40 | Vyhřívání vnějších zrcátek;Vyhřívání zadního okna. |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnitřní osvětlení;
Zadní mlhové světlo; Směrovky světlometů |
| 21 | 10 | Audio systém;Zpětné zrcátko;
Snímač uhlu zatížení; Navigace; Tempomat. |
| 22 | 40 | Vnitřní ventilátor |
| 23 | 15 | Centrální zamykání;Navigace;
Paměť vnějších zrcátek |
| 24 | 20 | Hlavní spínač světel |
| 25 | 30 | Elektricky nastavitelné sedadlo řidiče |
| 26 | 7,5 | Paměť sedadla řidiče;Paměť zrcadla;
Otevíratelná střecha; Parkovací asistent; Připomenutí bezpečnostního pásu; ACC. |
| 27 | 10 | Řídicí systém motoru;SID; |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Startovací motorek;Řídicí modul převodovky
(auto s automatickou převodovkou). |
| 31 | 7,5 | Tempomat;Vodní ventil;
Přední mlhová světla; Senzor deště |
| 32 | – | – |
| 33 | 7,5 | Přepínač směrovek |
| 34 | 30 | Zásuvka 12 V,Zapalovač cigaret
(přední a zadní) |
| 35 | 15 | Denní světla |
| 36 | 30 | Elektrická okna na levé straně |
| 37 | 30 | Stěrače |
| 38 | 30 | Elektrické vytápění –přední sedadla. |
| 39 | 20 | Zablokovaný elektromagnet |

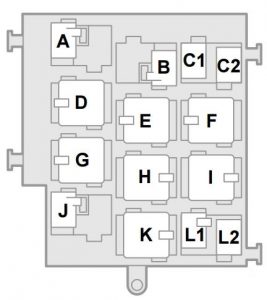

Reléový panel pod přístrojovou deskou
| Č. | Popis |
| A | – |
| B | Elektrické vytápěnízadního sedadla. |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavní relé(systém řízení motoru). |
| Funkcia SUMIFS v Exceli | – |
| eneralizácia | Palivové čerpadlo |
| H | Zapalování |
| Používam súbory cookie, aby som ti poskytol čo najlepší zážitok. | Vyhřívání zadního okna/bočních zrcátek |
| Jazyk: Slovenčina do Čeština | – |
| Jazyk: Slovenčina do Čeština | Relé startéru |
| L1 | Nouzový režim |
| L2 | – |

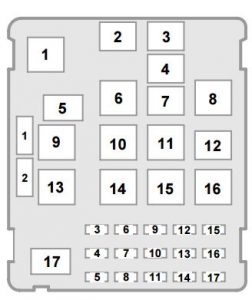

Schéma pojistek pod kapotou
| **Č.** | Ampér [A] | Popis |
| 1 | 40 | Ventilátor chladiče –vysoká rychlost. |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Snímač uhlu zatížení(automaticky s
xenonovými světly). |
| 5 | 15 | Topení |
| 6 | 10 | Klimatizace;Siréna autoalarmu |
| 7 | 15 | Test žárovky |
| 8 | – | – |
| 9 | 20 | Ostřikovače světlometů |
| 10 | 15 | Světlomet potkávacích světel vlevo |
| 11 | 15 | Tlumené světlo vlevo |
| 12 | 15 | Pravý světlomet s dálkovými světly |
| 13 | 15 | Světla s tlumenými světly napravo |
| 14 | 30 | Ventilátor chladiče –vysoká rychlost. |
| 15 | 15 | Mlhová světla(přední spoiler) |
| 16 | 30 | Zadní stěrač |
| 17 | 15 | Klakson |
| 18 | – | – |
Relé
| Č. | Popis |
| 1 | Test žárovky;Hlavní světlo;
Směrovky světlometů. |
| 2) | Ostřikovač světlometů |
| 3) | Přední mlhová světla |
| 4 | Zadní stěrač (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Senzor deště |
| 8 | Ventilátor chladiče, nízká rychlost |
| 9 | Ventilátor chladiče, vysoká rychlost |
| 10 | Kompresor klimatizace |
| 11 | Ventilátor chladiče, vysoká rychlost,(pravý ventilátor) |
| 12 | Klakson |
| 13 | Přídavná světla (příslušenství) |
| 14 | Dálkový světlomet |
| 15 | Potkávací světla |
| 16 | – |
| 17 | Stěrače |
Saab 9-5 (2006 – 2007) – schéma pojistkové skříňky
Rok výroby: 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (2006-2007) je pojistka 34 v pojistkové skříňce.
Panel pojistek v přístrojové desce
| Číslo | Ampéry [A] | Popis |
| A | 30 | Osvětlení přívěsu |
| B | 10 | Automatická převodovka |
| C | 7,5 | Elektrická zrcátka;DICE: manuální nastavení délky ramene. |
| 1 | 15 | Brzdová světla;Blokování převodovky
parkovací brzda (vozidla s automatickou převodovkou). |
| 2) | 15 | Světla couvání |
| 3) | 10 | Světla polohy a zadní světla – levé |
| 4 | 10 | Světla polohy a zadní světla – pravé |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Elektrická okna – pravé;Nabíjení přívěsu. |
| 6B | 7,5 | Brzdová světla;Přívěs. |
| 7 | 10 | Injektory motoru |
| 8 | 15 | Osvětlení zavazadlového prostoru;Uzamknutí zavazadlového prostoru;
Osvětlení dveří, Oběhové čerpadlo; Asistent parkování; SID. |
| 9 | 15 | Audio systém;CD měnič. |
| 10 | 15 | Vytápění – zadní sedadlo;Otevíratelná střecha;
Přijímač dálkového ovládání. |
| 11 | 30 | Elektricky nastavitelné sedadlo pro cestujícího. |
| 12 | 7,5 | Automatická převodovka |
| 13 | 20 | Audio systém;Zesilovač. |
| 14 | 30 | Zapínání, motor |
| 15 | 20 | Čerpadlo paliva |
| 16 | 20 | DICE (směrovky) |
| 16B | – | OnStar |
| 17 | 20 | Řízení motoru;Hlavní přístroj;
DICE/TWICE. |
| 18 | 40 | Vytápění zrcátek;Vytápění zadního okna. |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnitřní osvětlení;
Zadní mlhové světlo; Směrovky |
| 21 | 10 | Audio systém;Zrcadlo;
Senzor úhlu zatížení; Navigace; Tempomat. |
| 22 | 40 | Vnitřní ventilátor |
| 23 | 15 | Chiusura centralizzata;Navigace;
Paměť zrcátek. |
| 24 | 20 | Hlavní spínač světel |
| 25 | 30 | Elektricky nastavitelné sedadlo řidiče |
| 26 | 7,5 | Paměť sedadla řidiče;Paměť zrcadla;
Otevíratelná střecha; Parkovací asistent; Připomínka bezpečnostního pásu; ACC. |
| 27 | 10 | Řízení motoru;SID;
Hlavní přístroj. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Motorek na startování;Modul řízení převodovky
(vozidla s automatickou převodovkou) |
| 31 | 7,5 | Tempomat;Vodní ventil;
Přední mlhové světlomety; Senzor deště. |
| 32 | – | – |
| 33 | 7,5 | Spínač směrovek |
| 34 | 30 | 12 V zásuvka.Zapalovač cigaret
(přední a zadní) |
| 35 | 15 | Denní světla |
| 36 | 30 | Elektrická okna na levé straně |
| 37 | 30 | Stěrače |
| 38 | 30 | Elektrické vytápění –přední sedadla. |
| 39 | 20 | Zablokovaný elektromagnet |
Panel relé pod přístrojovou deskou
| Relé | Popis |
| A | – |
| B | Elektrické vytápění zadního sedadla. |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavní relé (systém řízení motoru). |
| F | – |
| G | Palivové čerpadlo |
| H | Zapalování |
| I | Vytápění zadního okna, boční zrcátka. |
| J | – |
| K | Relé startovacího motoru |
| L1 | Funkce limp-home |
| L2 | – |
Pojistková skříňka pod kapotou
| Č. | Ampery [A] | Popis |
| 1 | 40 | Ventilátor chladiče, vysoká rychlost |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Senzor úhlu zatížení(vozidla s xenonovými světlomety). |
| 5 | 15 | Ohřívač |
| 6 | 10 | Klimatizace;Siréna alarmu auta. |
| 7 | 15 | Test žárovky |
| 8 | – | – |
| 9 | 20 | Odtok skel světlometů |
| 10 | 15 | Světlomet dálkových světel levý |
| 11 | 15 | Svítidlo potkávacích světel levé |
| 12 | 15 | Světlomet dálkových světel pravý |
| 13 | 15 | Svítidlo potkávacích světel pravé |
| 14 | 30 | Ventilátor chladiče, vysoká rychlost |
| 15 | 15 | Světla proti mlze (přední spoiler) |
| 16 | 30 | Stěrač zadního skla |
| 17 | 15 | Klakson |
| 18 | – | – |
Relé
| Relé | Popis |
| 1 | Test žárovky;Hlavní světlo;
Směrovky světel na cestu. |
| 2) | Ostřikovač světlometů |
| 3) | Přední mlhové světlomety |
| 4 | Stěrač zadního okna(9-5 SportWagon). |
| 5 | – |
| 6 | – |
| 7 | Senzor deště |
| 8 | Ventilátor chladiče – nízká rychlost |
| 9 | Ventilátor chladiče – vysoká rychlost |
| 10 | Kompresor klimatizace |
| 11 | Ventilátor chladiče – vysoká rychlost,pravý ventilátor. |
| 12 | Klaksón |
| 13 | Přídavné světla (příslušenství) |
| 14 | Světlomet světel na cestu |
| 15 | Potkávací světla |
| 16 | – |
| 17 | Stěrače |
Saab 9-5 (2008) – schéma pojistek
**Rok výroby:** 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (2008) je pojistka 34 v pojistkové skříňce.
Pojistková skříňka v přístrojové desce
| Č. | Ampér [A] | Popis |
| A | 30 | Světla přívěsu |
| B | 10 | Automatická převodovka |
| C | 7,5 | Elektrická boční zrcátka;DICE: manuální nastavení délky ramene |
| 1 | 15 | Brzdová světla;Zámek parkovací brzdy
(auto s automatickou převodovkou). |
| 2) | 15 | Zpětná světla |
| 3) | 10 | Obrysová a koncová světla – levé |
| 4 | 10 | Obrysová a koncová světla – pravá |
| 5 | 7,5 | DICE / TWICE |
| 6 | 30 | Elektrická okna, pravá;Náklad přívěsu. |
| 6B | 7,5 | Brzdová světla;Přívěs. |
| 7 | 10 | Vstřikovače motoru |
| 8 | 15 | Osvětlení zavazadlového prostoru;Zamykání zavazadlového prostoru;
Osvětlení dveří, Oběhové čerpadlo; Parkovací asistent; SID. |
| 9 | 15 | Audio systém;CD měnič. |
| 10 | 15 | Topení – zadní sedadlo;Otevíratelná střecha;
Přijímač dálkového ovládání. |
| 11 | 30 | Elektricky nastavitelné sedadlo spolujezdce |
| 12 | 7,5 | Automatická převodovka |
| 13 | 20 | Audio systém – zesilovač |
| 14 | 30 | Zapalovací systém;Motor |
| 15 | 20 | Palivové čerpadlo |
| 16 | 20 | Směrovky DICE |
| 16B | – | OnStar |
| 17 | 20 | Řídicí systém motoru;Hlavní přístroj;
DICE/TWICE |
| 18 | 40 | Vyhřívání vnějších zrcátek;Vyhřívání zadního okna |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | Akcelerace;Vnitřní osvětlení;
Zadní mlhové světlo; Směrovky s vysokou intenzitou |
| 21 | 10 | Audio systém;Zpětné zrcátko;
Snímač uhla zatížení; Navigace; Tempomat. |
| 22 | 40 | Vnitřní ventilátor |
| 23 | 15 | Centrální zamykání;Navigace;
Paměť vnějších zrcátek. |
| 24 | 20 | Hlavní spínač světel |
| 25 | 30 | Elektricky nastavitelné sedadlo řidiče |
| 26 | 7,5 | Paměť sedadla řidiče;Paměť zrcadla;
Otevíratelná střecha; Parkovací asistent; Připomenutí bezpečnostního pásu; ACC. |
| 27 | 10 | Řídicí systém motoru;SID;
Hlavní přístroj. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Startovací motorek;Řídicí modul převodovky
(auto s automatickou převodovkou). |
| 31 | 7,5 | Tempomat;Vodní ventil;
Přední mlhová světla; Dešťový senzor. |
| 32 | – | – |
| 33 | 7,5 | Přepínač směrovek |
| 34 | 30 | 12V zásuvka;Zapalovač cigaret
(vpředu a vzadu). |
| 35 | 15 | Denní světla |
| 36 | 30 | Elektrická okna na levé straně |
| 37 | 30 | Stěrače |
| 38 | 30 | Elektrické vyhřívání – přední sedadla |
| 39 | 20 | Zablokovaný elektromagnet |
Reléový panel pod palubní deskou
| Č. | Popis |
| A | – |
| B | Elektrické vyhřívání zadního sedadla |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavní relé(systém řízení motoru) |
| Filtračná kanvica Aquaphor Onyx čierna | – |
| eneralizácia | Palivové čerpadlo |
| H | Zapalování |
| Používam súbory cookie, aby som ti poskytol čo najlepší zážitok. | Vyhřívání zadního okna abočních zrcátek. |
| Jasné, tu je preklad textu zo slovenčiny do češtiny:
J |
– |
| K | Relé startéru |
| L1 | Nouzový režim (limp-home) |
| L2 | Vyhřívání zadního okna abočních zrcátek. |
Schéma pojistek pod kapotou
| Č. | Ampér [A] | Popis |
| 1 | 40 | Ventilátor chladiče, vysoká rychlost |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Snímač uhlu zatížení(auto s xenonovými světlomety) |
| 5 | 15 | Topení |
| 6 | 10 | Klimatizace;Siréna autoalarmu. |
| 7 | 15 | Test žárovky |
| 8 | – | – |
| 9 | 20 | Ostřikovače světlometů |
| 10 | 15 | Levý světlomet dálkový |
| 11 | 15 | Levý světlomet potkávacího světla |
| 12 | 15 | Pravý světlomet dálkových světel |
| 13 | 15 | Pravé světlo potkávací |
| 14 | 30 | Ventilátor chladiče, vysoká rychlost |
| 15 | 15 | Mlhová světla (přední spoiler) |
| 16 | 20 | Zadní stěrač |
| 17 | 15 | Klakson |
| 18 | – | – |
Relé
| Č. | Popis |
| 1 | Test žárovky;Hlavní světlo;
Směrovky osvětlené. |
| 2) | Lávová lampa svítí |
| 3) | Přední mlhová světla |
| 4 | Zadní stěrač (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Dešťový senzor |
| 8 | Ventilátor chladiče, nízká rychlost |
| 9 | Ventilátor chladiče, vysoká rychlost |
| 10 | Kompresor klimatizace |
| 11 | Ventilátor chladiče, vysoká rychlost,pravý ventilátor. |
| 12 | Klakson |
| 13 | Přídavná světla (příslušenství) |
| 14 | Světlomet s dálkovými světly |
| 15 | Tlumená světla |
| 16 | – |
| 17 | Stěrače |
Saab 9-5 (2009) – schéma pojistek
**Rok výroby:** 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (2009) je pojistka 34 v pojistkové skříňce.
Pojistková skříňka v přístrojové desce
| Č. | Ampér [A] | Popis |
| A | 30 | Světla přívěsu |
| B | 10 | Automatická převodovka |
| Cieľom je vytvoriť rozsiahly jazykový model, ktorý dokáže komunikovať v rôznych jazykoch. | 7,5 | Elektrická zrcátka;DICE: manuální nastavení délky ramene. |
| 1 | 15 | Brzdová světla;Zámek parkovací brzdy
(auto s automatickou převodovkou). |
| 2) | 15 | Zadní světla |
| 3) | 10 | Obrysová a koncová světla – levé |
| 4 | 10 | Obrysová a koncová světla – pravá |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Elektrická okna, pravá;Náklad přívěsu. |
| 6B | 7,5 | Brzdová světla –přívěs |
| 7 | 10 | Vstřikovače motoru |
| 8 | 15 | Osvětlení zavazadlového prostoru;Zamykání zavazadlového prostoru;
Osvětlení dveří, Oběhové čerpadlo; Parkovací asistent; SID. |
| 9 | 15 | Audio systém;Zařízení pro výměnu kazet. |
| 10 | 15 | Topení – zadní sedadlo;Otvírací střecha;
Přijímač dálkového ovládání. |
| 11 | 30 | Elektricky nastavitelné sedadlo spolujezdce |
| 12 | 7,5 | Automatická převodovka |
| 13 | 20 | Audio systém, zesilovač |
| 14 | 30 | Zapalovací systém, motor |
| 15 | 20 | Palivové čerpadlo |
| 16 | 20 | Směrovky (DICE) |
| 16B | – | OnStar |
| 17 | 20 | Řídicí systém motoru;Hlavní přístroj;
DICE/TWICE. |
| 18 | 40 | Vyhřívání vnějších zrcátek;Vyhřívání zadního skla. |
| 19 | 10 | OnStar;Telematika. |
| 20 | 15 | ACC;Vnitřní osvětlení;
Zadní mlhové světlo; Směrovky dálkových světel. |
| 21 | 10 | Audio systém;Zpětné zrcátko;
Snímač uhla zatížení; Navigace; Tempomat. |
| 22 | 40 | Vnitřní ventilátor |
| 23 | 15 | Centrální zamykání;Navigace;
Paměť vnějších zrcátek |
| 24 | 20 | Hlavní spínač světel |
| 25 | 30 | Elektricky nastavitelné sedadlo řidiče |
| 26 | 7,5 | Paměť sedadla řidiče;Paměť zrcadla;
Otevíratelná střecha; Parkovací asistent; Připomenutí bezpečnostního pásu; ACC |
| 27 | 10 | Řídicí systém motoru;SID;
Hlavní přístroj |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Spouštění;Řídicí modul převodovky
(auto s automatickou převodovkou). |
| 31 | 7,5 | Tempomat;Vodní ventil;
Přední mlhová světla; Senzor deště |
| 32 | – | – |
| 33 | 7,5 | Přepínač směrovek |
| 34 | 30 | Zásuvka 12 V,Zapalovač cigaret
(vpředu a vzadu) |
| 35 | 15 | Denní světla |
| 36 | 30 | Elektrická okna na levé straně |
| 37 | 30 | Stěrače |
| 38 | 30 | Elektrické vyhřívání – přední sedadla |
| 39 | 20 | Zablokovaný elektromagnet |
Reléový panel pod přístrojovou deskou
| Č. | Popis |
| A | – |
| B | Elektrické vyhřívání zadního sedadla |
| C1 | – |
| C2 | – |
| D | – |
| E | Hlavní relé(systém řízení motoru) |
| Funkcia SUMIFS v Exceli | – |
| eneralizácia | Palivové čerpadlo |
| H | Klíč na startování |
| Používam súbory cookie, aby som ti poskytol čo najlepší zážitok. | Vyhřívání zadního skla,boční zrcátka |
| Jasné, tu je preklad textu zo slovenčiny do češtiny:
J |
– |
| K | Relé startéru |
| L1 | Nouzový režim |
| L2 | – |
Pojistková skříňka pod kapotou
| Č. | Ampér [A] | Popis |
| 1 | 40 | Ventilátor chladiče, vysoká rychlost |
| 2) | 40 | ABS/ESP |
| 3) | 30 | ABS/ESP |
| 4 | 7,5 | Snímač uhlu zatížení(auto s xenonovými světlomety) |
| 5 | 15 | Ohřívač |
| 6 | 10 | Klimatizace;Siréna autoalarmu. |
| 7 | 15 | Test žárovky |
| 8 | – | – |
| 9 | 20 | Ostřikovač světlometů |
| 10 | 15 | Levý světlomet dálkových světel |
| 11 | 15 | Levé obrysové světlo |
| 12 | 15 | Pravý světlomet dálkových světel |
| 13 | 15 | Obrysové světlo pravé |
| 14 | 30 | Ventilátor chladiče, vysoká rychlost |
| 15 | 15 | Mlhová světla (přední spoiler) |
| 16 | 20 | Zadní stěrač |
| 17 | 15 | Klakson |
| 18 | – | – |
Relé
| Č. | Popis |
| 1 | Test žárovky;Hlavní světlo;
Indikátory dálkových světel |
| 2) | Ostřikovač světlometů |
| 3) | Přední mlhová světla |
| 4 | Zadní stěrač (9-5 SportCombi) |
| 5 | – |
| 6 | – |
| 7 | Senzor deště |
| 8 | Ventilátor chladiče, nízká rychlost |
| 9 | Ventilátor chladiče, vysoká rychlost |
| 10 | Klimakompresor |
| 11 | Ventilátor chladiče, vysoká rychlost,pravý ventilátor |
| 12 | Klakson |
| 13 | Přídavná světla (příslušenství) |
| 14 | Dálkový světlomet |
| 15 | Světla polohy |
| 16 | – |
| 17 | Stěrače |
Saab 9-5 (2010-2012) – schéma pojistek
**Rok výroby:** 2010, 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Saab 9-5 (2010-2012) je pojistka 26 v pojistkové skříňce.
Pojistková skříňka v prostoru pro cestující
| **Č.** | Ampér [A] | **Popis** |
| 1 | 10 | Řídicí modul zavěšení;Řídicí modul digitálního rádiového přijímače;
Řídicí modul zadního audia; Video displej v opěrce hlavy spolujezdce; Video displej opěrky hlavy řidiče. |
| 2) | 20 | Řídicí modul karoserie (BCM) |
| 3) | 25 | Řídicí modul karoserie (BCM) |
| 4 | 20 | Rádio |
| 5 | 15 | Ovládání rádia;Modul zobrazení informací;
Multifunkční spínač rádia; Modul rozhraní multimediálního přehrávače (KTA); Zadní kamera; Řídicí modul mobilního telefonu (bezdrátové rozhraní); Řídicí modul parkovacího asistenta; Bezpečnostní siréna. |
| 6 | 20 | Zásuvka napájení příslušenství(přístrojová deska) |
| 7 | 20 | Zásuvka napájení příslušenství(středová konzole) |
| 8 | 30 | Řídicí modul karoserie (BCM) |
| 9 | 30 | Řídicí modul karoserie (BCM) |
| 10 | 30 | Řídicí modul karoserie (BCM) |
| 11 | 50 | Řídicí modul HVAC |
| 12 | 25 | Přepínač:Spínač nastavení sedadla (spolujezdec) |
| 13 | 25 | Automatický spínač:Přepínač nastavení sedadla (řidič) |
| 14 | 7,5 | Konektor pro připojení dat |
| 15 | 10 | Modul detekce a nafukování.diagnostika zádržných systémů
(airbag) |
| 16 | 10 | Relé odjištění víka zavazadlového prostoru |
| 17 | 10 | Řídicí modul HVAC |
| 18 | – | – |
| 19 | 5 | Ovládání rádia/HVAC |
| 20 | 5 | Modul detekce přítomnosti cestujícího |
| 21 | 10 | Sada ukazatelů |
| 22 | 5 | Spínač zapalování;Řídicí modul dálkového otevírání vozidla. |
| 23 | 20 | Řídicí modul karoserie (BCM) |
| 24 | 20 | Řídicí modul karoserie (BCM) |
| 25 | 15 | Modul pro správu rozhraníkomunikace telematiky. |
| 26 | 20 | Zásuvka napájení příslušenství (zatížení) |
| **Relé** | ||
| R1 | – | Zásuvka přídavného napájení(přístrojová deska a středová konzole) |
| R2 | – | – |
| R3 | – | Odemknutí krytu zavazadlového prostoru |
Schéma pojistkové skříňky motorového prostoru
| **Č.** | Ampér [A] | **Popis** |
| 1 | 15 | Řídicí modul převodovky (TCM) |
| 2) | 15 | Řídicí modul motoru (ECM) |
| 3) | – | – |
| 4 | – | – |
| 5 | 15 | Řídicí modul převodovky (TCM);Řídicí modul motoru (ECM). |
| 6 | 30 | Relé stěrače předního skla |
| 7 | – | – |
| 8 | 15 | **2,8 l:**Zapalovací cívky (č. 2, 4, 6) |
| 9 | 15 | **2,0 l:**Zapalovací cívky |
| 15 | **2,8 l:**Zapalovací cívky (č. 1, 3, 5);
Vstřikovače paliva. |
|
| 10 | 15 | Řídicí modul motoru (ECM) |
| 20 | Řídicí modul motoru (ECM);Řídicí modul zapalovacích svíček. | |
| 11 | 10 | 2,0 l:Vyhřívané senzory kyslíku č. 1 a č. 2;
Elektromagnetický ventil pro odvětrávání emisí; Ventil pro přetlak turbodmychadla; Elektromagnetický ventil pro obtok turbodmychadla. |
| 10 | 2,8 l:Vyhřívané senzory kyslíku č. 1 a č. 2;
Elektromagnetický ventil pro odvětrávání emisí; Ventil pro přetlak turbodmychadla; Elektromagnetický ventil pro obtok turbodmychadla; Elektromagnetický ventil aktivního ovládání polohy vačkového hřídele č. výpustí č. 1 a č. 2; Elektromagnetický ventil regulátoru vačkového hřídele Sací ventil Banka ventilů č. 1 a 2. |
|
| 12 | 30 | Relé startéru |
| 13 | 7,5 | Řídicí modul převodovky (TCM);Regulátor paliva;
Ohřívač olejové vany. |
| 14 | 15 | Relé denního svícení (pravé) |
| 15 | 20 | Relé stěrače zadního okna |
| 16 | 7,5 | 2,0 l:Spínač podtlaku posilovače brzd;
Snímač hmotnosti vzduchu, teplota nasávaného vzduchu; Snímač složení paliva; Multifunkční spínač konzole. |
| 7,5 | 2,8 l:Snímač hmotnosti vzduchu;
Multifunkční spínač horní konzoly; Spínač podtlaku posilovače brzd; Senzor kvality vzduchu. |
|
| 17 | 5 | Modul detekce a nafukování.diagnostika zádržných systémů
(airbag). |
| 18 | 15 | Řídicí modul světlometů |
| 19 | 10 | Aktuátory vyrovnávání světlometů |
| 20 | 20 | Relé palivového čerpadla |
| 21 | 30 | Motory ovládání oken (přední dveře);Spínač/motor ovládání okna zadního levého;
Spínač/motor ovládání okna zadního pravého. |
| 22 | 30 | Řídicí modul elektronické brzdy (EBCM) |
| 23 | 10 | Řídicí modul asistence řízení |
| 24 | 30 | Motor ovládání okna řidiče/spolujezdce (přední dveře) |
| 25 | 30 | Řídicí modul příslušenství výkon AC / DC |
| 26 | 60 | Řídicí modul elektronické brzdy (EBCM) |
| 27 | 30 | Řídicí modul parkovací brzdy |
| 28 | 40 | Mřížka zadního odmlžovače |
| 29 | 15 | Spínač bederní opěrky sedadla (levý) |
| 30 | 15 | Spínač bederní opěrky sedadla (pravý) |
| 31 | 10 | Relé spojky kompresoru klimatizace |
| 32 | 20 | Řídicí modul karoserie (BCM) |
| 33 | 25 | Řídicí modul vyhřívaného sedadla |
| 34 | 25 | Řídicí modul otevírací střechy;Modul motoru otevírací střechy. |
| 35 | 30 | Audio zesilovač |
| 36 | – | – |
| 37 | 10 | Pravý světlomet |
| 38 | 10 | Levý světlomet |
| 39 | – | – |
| 40 | – | – |
| 41 | 30 | 2,0 l:Přijímač dálkového ovládání zámku dveří |
| 30 | 2,8 l:Motor čerpadla posilovače brzd | |
| 42 | 60 | Relé střední rychlostiventilátoru chlazení č. 1;
Relé střední rychlosti ventilátoru chlazení č. 2; Relé čerpadla kapaliny ostřikovače světlometů. |
| 43 | 30 | |
| 10 | Jednoduchý ventilátor:Relé pro kontrolu rychlosti
ventilátoru chlazení; Relé ventilátoru chlazení; Relé střední rychlosti |
|
| 48 |
15 | Přední mlhová světla |
| 49 | 15 | Pravý potkávací světlomet |
| 50 | 15 | Levý potkávací světlomet |
| 51 | 15 | Klakson |
| 52 | 5 | Sada ukazatelů na palubní desce |
| 53 | 10 | Aktuátory vyrovnávání světlometů;Ventilátory sedadla;
Vnitřní zrcátko; Modul tlaku pneumatik; Zadní kamera. |
| 54 | 5 | Spínač světlometů;Přídavný elektrický ohřívač. |
| 55 | 7,5 | Spínače ovládání oken (přední);Spínač zrcátek. |
| 56 | 15 | Čerpadlo ostřikovače předního skla |
| 57 | 15 | Řídicí modul zámku sloupku řízení |
| 58 | – | – |
| 59 | 30 | 2,0 l:Relé ohřívače paliva. |
| 30 | **2,8 l:**Relé čerpadla vstřikovače sekundárního vzduchu. | |
| 60 | 7,5 | Vnější zrcátka |
| 61 | 7,5 | Vnější zrcátka |
| 62 | 10 | Elektromagnetický ventil ventilátoru nádržeodlučovač par paliva (EVAP) |
| 63 | 7,5 | Řídicí modul karoserie (BCM);Senzor rozbití skla (pravý). |
| 64 | 5 | Řídicí modul světlometů |
| 65 | 7,5 | Siréna alarmu proti krádeži |
| 66 | 15 | Relé čerpadla zadního ostřikovače skla |
| 67 | 20 | Řídicí modul palivového čerpadla |
| 68 | – | – |
| 69 | 5 | Řídicí modul karoserie (BCM) |
| 70 | 5 | Senzor deště |
| 71 | 5 | – |
| **Relé** | ||
| R1 | – | Spojka kompresoru klimatizace |
| R2 | – | Startér |
| R3 | – | Chladicí ventilátor |
| R4 | – | Přední stěrač (ovládání rychlosti) |
| R5 | – | Prední stěrač (zap/vyp) |
| R6 | – | Denní světlo (pravé) |
| R7 | – | Řídicí modul motoru (ECM) |
| R8 | – | Palivové čerpadlo |
| R9 | – | Ventilátor chlazení (střední rychlost č. 1);Ventilátor chlazení levý (vysoká rychlost). |
| R10 | – | Ventilátor chlazení (střední rychlost č. 2) |
| R11 | – | Čerpadlo kapaliny ostřikovače světlometů |
| R12 | – | Regulace rychlosti chladicího ventilátoru |
| R13 | – | Ventilátor chlazení (vysoká rychlost);Pravý chladicí ventilátor (vysoká rychlost). |
| R14 | – | Potkávací světla/denní (levé) |
| R15 | – | Hlavní zapnutí |
| R16 | – | Ohřívač paliva;Vzduchové čerpadlo sekundárního vstřikování. |
| R17 | – | Odvlhčovač zadního skla |
| **Relé (bezúdržbové)** | ||
| R18 | – | Klakson |
| R19 | – | Čerpadlo zadního ostřikovače skla |
| R20 | – | Stěrač |
| R21 | – | Čerpadlo ostřikovače předního skla |
| R22 | – | Přední mlhové světlo |
| R23 | – | Potkávací světla |
| R24 | – | Zámky |
| R25 | – | Siréna bezpečnostního alarmu |
Schéma pojistek motorový prostor č. 2
| **Číslo** | Ampér [A] | **Popis** |
| 7 | – | – |
| 8 | 100 | Elektrický přídavný ohřívač |
| 9 | 80 | 2,0 l:Řídicí modul zapalovacích svíček |
Schéma pojistkové skříňky v zavazadlovém prostoru
| **Číslo** | Ampér [A] | **Popis** |
| 1 | Centrální zamykání | |
| 2) | Klimatizační systém | |
| 3) | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | Ohřívání chladicí kapaliny | |
| 11 | Elektrická sedadla | |
| 12 | 10 | Řídicí modul motoru pomocného ventilátoru |
| Paměť | ||
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Vyhřívání sedadel | |
| 18 | – | – |
| 19 | – | – |
| 20 | Sedadlo ventilátoru chladiče řidiče | |
| 21 | Zapalování | |
| 22 | – | – |
| 23 | 5 | Multifunkční spínač ventilační konzoly |
| Alarm proti krádeži | ||
| 24 | Levé obrysové světlo | |
| 25 | Pravé poziční světlo | |
| 26 | Osvětlení | |
| 27 | Osvětlení | |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 10 | Vnitřní zrcátko;Tempomat;
Modul senzoru vzdálenosti vozidla; Řídicí modul kamery směru; Řídicí modul odpružení; Mechanismus otevírání garáže; Asistent dálkových světel; Upozornění na opuštění jízdního pruhu. |
| 32 | 10 | Senzor objektů na obou stranách |
| 33 | 10 | Řídicí modul zadního mechanismupohonu všech kol (AWD). |
| 34 | 30 | Řídicí jednotka motoru střešního okna |
| 35 | 30 | 2,8 l:Řídicí modul systému dálkového ovládání vozidla |
| 36 | Elektrická sedadla | |
| 37 | – | – |
Blokování pojistky pojistka
| **Č.** | Ampér [A] | Obvody |
| 1 | 250 | Pojistková skříňka (pod kapotou) |
| 2) | 100 | Pojistková skříňka (přístrojová deska) |
| 3) | 100 | Pojistková skříňka (přístrojová deska) |
| 4 | 100 | Pojistková skříňka (zadní) |
| 5 | 100 | Pojistková skříňka (zadní) |
| 6 | 300 | Startovací motor, generátor |
O Saab 9-5 (1997-2012)
Saab 9-5, vyráběný v letech 1997 až 2012, je známý svou spolehlivostí a komfortem. Tento model byl navržen jako luxusní sedan střední třídy a nabízel širokou škálu motorových možností, včetně benzínových a dieselových motorů s různými výkony. Saab 9-5 byl vybaven pokročilými bezpečnostními prvky a inovativními technologiemi, které byly na svou dobu velmi pokrokové. Interiér vozidla byl prostorný a pohodlný, s důrazem na kvalitu materiálů a ergonomický design. Díky těmto vlastnostem se Saab 9-5 stal oblíbeným modelem mezi řidiči, kteří hledali kombinaci výkonu, bezpečnosti a komfortu.
Schéma pojistkové skříňky Saab 9-5
Tato stránka zobrazuje schéma pojistkové skříňky pro model Saab 9-5, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů, a proto je důležité mít přehled o její konfiguraci a správném použití.
