Saab 9-2x (2005-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Saab 9-2X 2005-2006, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Saab 9-2x
Vztahuje se na vozidla vyrobená v letech:
2005, 2006.
Pro zapalovač cigaret (zásuvky napájení) v Saab 9-2x je zodpovědná pojistka č. 4 v pojistkové skříňce přístrojové desky.

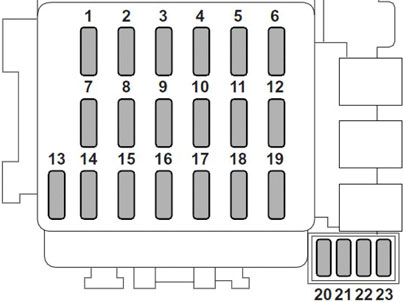

Pojistková skříňka v kabině
Pojistky se nacházejí pod přístrojovou deskou na straně řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15A | Ventilátor topení |
| 2 | 15A | Ventilátor topení |
| 3 | 15A | Zámek elektrických dveří; Dálkové ovládání bez klíče |
| 4 | 20A | Zapalovač cigaret; Elektrická zpětná zrcátka |
| 5 | 10 A | Zadní světlo; Parkovací světla |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Mlhová světla |
| 8 | 20A | Elektromagnetický ventil ABS |
| 9 | 15A | Rádio |
| 10 | – | – |
| 11 | 15A | Systém startování motoru; airbag SRS; systém řízení automatické převodovky |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 A | Regulace jasu osvětlení |
| 13 | 10 A | Přístrojová deska; Žárovka SRS |
| 14 | 10 A | Stěrač a ostřikovač zadního okna |
| 15 | 30A | Stěrač a ostřikovač čelního skla |
| 16 | 20A | Brzdová světla |
| 17 | 15A | Klimatizace |
| 18 | 15A | Rezervní světlo; Tempomat |
| 19 | 20A | Vyhřívání zrcátek |
| 20 | – | – |
| 21 | 15A | Cívka zapalování (pouze modely bez turbokompresoru) |
| 22 | 10 A | Zapalování ABS |
| 23 | 20A | Vyhřívání sedadla |

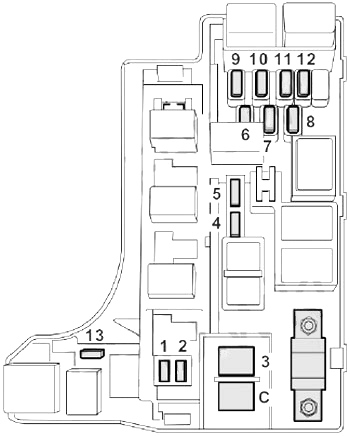

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | Zásuvky FWD (modely AT s výjimkou Turbo) | |
| b | Hlavní pojistka | |
| C | Senzor motoru (modely bez turbokompresoru) | |
| 1 | 20A | Ventilátor chladiče (hlavní) |
| 2 | 20A | Ventilátor chladiče (přídavný) |
| 3 | 30A | Motor ABS |
| 4 | 20A | Vyhřívání zadního skla |
| 5 | 15A | Směrovky; klakson |
| 6 | 15A | Zapněte světla upozornění |
| 7 | 10 A | Automatická řídicí jednotka převodovky |
| 8 | 10 A | Alternátor |
| 9 | 15A | Světlomet (pravá strana) |
| 10 | 15A | Světlomet (levá strana) |
| 11 | 20A | Spínač osvětlení |
| 12 | 20A | Hodiny; Vnitřní světlo |
| 13 | 10 A | Kombinovaný ventil sekundárního vzduchu (pouze modely Turbo) |
O Saab 9-2x (2005-2006)
Saab 9-2x, vyráběný v letech 2005 až 2006, je kompaktní vozidlo, které vzniklo ve spolupráci se Subaru. Tento model je často označován jako „Saabaru“ kvůli jeho technickým základům z modelu Subaru Impreza. Saab 9-2x nabízí sportovní vzhled a výkonné jízdní vlastnosti, přičemž je dostupný se dvěma typy motorů. Základní verze je vybavena 2.5litrovým čtyřválcovým motorem, zatímco výkonnější Aero verze obsahuje 2.0litrový turbo motor. Oba motory jsou známé svou spolehlivostí a efektivností, což činí z tohoto modelu atraktivní volbu pro ty, kteří hledají kombinaci stylu a výkonu.
Schéma pojistkové skříňky Saab 9-2x
Tato stránka zobrazuje schéma pojistkové skříňky pro model Saab 9-2x, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Vždy je důležité používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických obvodů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité věnovat jí pozornost a pravidelně ji kontrolovat.
