Citroën C5 (2001-2007) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříně Citroën C5 2001‑2007, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Citroën C5
Vztahuje se na vozidla vyrobená v letech:
2001, 2002, 2003, 2004, 2005, 2006 a 2007.
Motorový prostor – popis pojistek v Citroen C5
V motorovém prostoru se pojistková skříňka nachází na levé straně.
Upozorňujeme, že pojistky se mohou nacházet nejen nahoře, ale i na boku.
Typ 1
Schéma horní části (hlavní)
Popis
| F1 | (20A) Relé motoru ventilátoru chlazení (nízká rychlost), správa motoru |
| F2 | (15A) Klakson |
| F3 | (10A) Přední stěrač, čerpadlo zadního stěrače |
| F4 | (20A) Stěrač světlometů |
| F5 | (15A) Čerpadlo paliva |
| F6 | (10A) Řídicí jednotka elektronického ABS, pomocné topení – Diesel |
| F7 | (10A) Systém automatického řízení převodovky, posilovač řízení |
| F8 | (20A) Motor pro startování |
| F9 | (10A) Spínač brzdových světel (senzor polohy brzdového pedálu) |
| F10 | (30A) Správa motoru, čerpadlo paliva – Diesel |
| F11 | (40A) Topení/klimatizace |
| F12 | (30A) Přední stěrač |
| F13 | (40A) Modul multifunkční kontroly 1 |
| F14 | (30A) Čerpadlo vyfukovaného vzduchu |
Schéma boční části (přídavné)
Popis
| F1 | (50A) Modul řízení motoru ventilátoru chlazení |
| F2 | (30A) Systém proti zablokování (ABS) |
| F3 | (30A) Systém proti zablokování (ABS) |
| F4 | (80A) Modul řízení multifunkční 1 |
| F5 | (80A) Modul řízení multifunkční 1 |
| F6 | (80A) Pojistková skříňka / relé, přístrojová deska 2 |
| F7 | (70A) Servotvorba |
| F8 | (40A) Motor řízení odpružení |
Typ 2
Popis
- Světlo couvání 10 A
- Napájení palivové pumpy 15 A
- Napájení počítače ABS (ABR nebo ESP) 10 A
- Napájení počítače automatické převodovky. Napájení počítače řízení motoru 10 A
- Napájení počítače přídavku na naftu 10 A
- Přední mlhová světla 15 A
- Čerpadlo ostřikovače světlometů 20 A
- Hlavní relé počítače řízení motoru 20 A
- Levý potkávací světlomet 15 A
- Pravý potkávací světlomet 15 A
- Levý dálkový světlomet 10 A
- Pravý dálkový světlomet 10 A
- Hlasový signál 15 A
- Čerpadlo stěrače předního a zadního 10 A
- Aktuátory kontroléru motoru: Vyhřívaná lambda sonda; Napájení benzínových vstřikovačů; Napájení zapalovacích cívek; Elektromagnetický ventil pro odvod páry (páry paliva z nádrže) 30 A
- Napájení pneumatického čerpadla 30 A
- Přední stěrač na nízké nebo vysoké rychlosti 30 A
- Ventilátor klimatizace 40 A.
Kabina
Pojistková skříňka se nachází vlevo pod přístrojovou deskou v sedadle řidiče.
Abyste se k ní dostali, odstraňte kryt skříňky a vytáhněte samotné zařízení, přičemž stiskněte kryt nahoru.

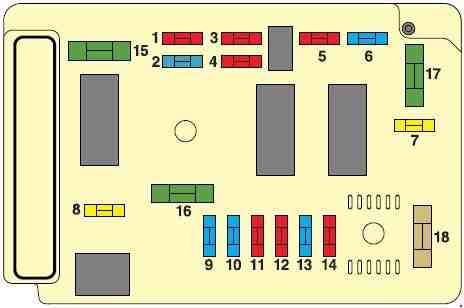

Část A – pinzety a náhradní pojistky, B a C – tabulky pojistek. Existují i 2 možnosti umístění prvků.
Popis
| Číslo | Popis | Ampéráž [A] |
| 1 | mlhové světlo zadní | 10 |
| 2 | stěrač zadní | 15 |
| 4 | senzor proti krádeži na dveřích řidiče | 15 |
| 5 | brzdové světlo zadní levé | 15 |
| 6 | ||
| 7 | obvod pozitivního potenciálu vybavení;pojistka zapalovače cigaret. | 20 |
| 8 | ||
| 9 | přední okna, otevírací střecha | 30 |
| 10 | blokování pozitivního obvodu | 15 |
| 11 | displej, alarm proti krádeži, navigace, klimatizace, telefon | 15 |
| 12 | přední parkovací světlo pravé, zadní parkovací světlo pravé | 10 |
| 13 | – | |
| 14 | centrální zamykání | 30 |
| 15 | elektrické okno zadní | 30 |
| 16 | spínače sloupku řízení, kontrolér airbagů, pojistková skříňka v motorovém prostoru | 5 |
| 17 | světlo zastavení vpravo | 10 |
| 18 | senzor polohy řízení, senzor polohy páky automatické převodovky, diagnostická zásuvka | 10 |
| 19 | – | |
| 20 | navigace, rádio | 10 |
| 21 | – | |
| 22 | světlo parkování vpředu vlevo, světlo parkování vzadu vlevo | 10 |
| 23 | hydraulická skupina odpružení, řídicí jednotka ABS | 15 |
| 24 | klimatizace, telefon, asistence při parkování, přístrojová deska, zesilovač telefonního signálu; | 15 |
| 25 | – | |
| 26 | vyhřívání zadního okna | 40 |
| G36 | rádiový zesilovač | 40 |
| G37 | elektrické přední sedadlo vpravo | 40 |
| G38 | elektrické přední sedadlo vlevo | 40 |
| G39 | vyhřívání předního sedadla vpravo | 40 |
| G40 | vyhřívání předního sedadla vlevo | 40 |
