Citroen C4 Cactus (2014-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën C4 Cactus 2014‑2021, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen C4 Cactus – schéma pojistky
Rok výroby: 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroën C4 Cactus je pojistka F16 v panelu pojistek pod přístrojovou deskou (pravá strana).
Pojistky v přístrojové desce
Dva panely pojistek jsou umístěny v dolní přístrojové desce, v odkládací schránce.

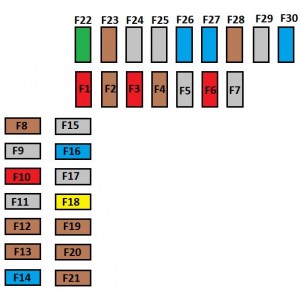

Panel pojistek na levé straně
| Číslo | Ampéráž [A] | Popis |
| F01 | 10 | Pedál brzdy (spínač 2);
Stop & Start. |
| F02 | 5 | Nastavení výšky paprsku světlometů;
Pomocné topení (na naftu); Senzor parkování; Diagnostická zásuvka; Boční zrcátka (elektrické nastavení). |
| F03 | 10 | Čerpadlo paliva;
Elektrický posilovač řízení; Pedál spojky (spínač). |
| F04 | 5 | Senzor deště a světla |
| F06 | 10 | Pedál brzdy (spínač 1);
Diagnostická zásuvka. |
| F08 | 5 | Horní část sloupku řízení s ovládacími prvky na volantu |
| F10 | 10 | Připojení pro upozornění / žádost o pomoc |
| F12 | 5 | Stop & Start;
ABS; ESC. |
| F13 | 5 | Senzor parkování;
Kamera pro couvání. |
| F14 | 15 | Elektronická převodovka;
Ovládací panel (pod tabletem s dotykovým displejem); Klimatizace; Tablet s dotykovým displejem. |
| F16 | 15 | Zásuvka 12 V. |
| F18 | 20 | Rádio |
| F19 | 15 | Upozornění na odepnutý bezpečnostní pás |
| F20 | 5 | Airbag |
| F21 | 5 | Přístrojová deska |
| F22 | 30 | Zamykání |
| F23 | 5 | Osvětlení na přivítání;
Osvětlení pro čtení mapy. |
| F26 | 15 | Klakson |
| F27 | 15 | Přední a zadní stěrače |
| F28 | 5 | Zapalování |
| F30 | 15 | Zadní stěrač |
Schéma pojistek na pravé straně
| Číslo | Ampéráž [A] | Popis |
| F30 | 10 | Vyhřívaná zrcátka |
| F31 | 25 | Vyhřívané zadní sklo |
| F34 | 30 | Elektrická přední okna |
| F36 | 30 | Vyhřívaná přední sedadla |
| F38 | 20 | Jednotka rozhraní přívěsu |
| F40 | 25 | Jednotka rozhraní přívěsu |

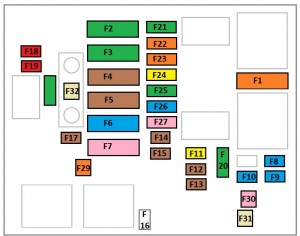

Schéma pojistek v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| F1 | 40 | Klimatizace |
| F2 | 30/40 | Stop & Start |
| F3 | 30 | Schéma pojistek kabina |
| F4 | 70 | Schéma pojistek kabina |
| F5 | 70 | Integrované systémové rozhraní (BSI) |
| F6 | 60 | Skupina ventilátoru chlazení |
| F7 | 80 | Integrované systémové rozhraní (BSI) |
| F8 | 15 | Řízení motoru, čerpadlo benzínu |
| F9 | 15 | Řízení motoru |
| F10 | 15 | Řízení motoru |
| F11 | 20 | Řízení motoru |
| F12 | 5 | Skupina ventilátoru chlazení |
| F13 | 5 | Integrované systémové rozhraní (BSI) |
| F14 | 5 | Jednotka nabíjení baterie (motor bez funkce Stop & Start) |
| F15 | 5 | Stop & Start |
| F17 | 5 | Integrované systémové rozhraní (BSI) |
| F18 | 10 | Pravé dálkové světlo |
| F19 | 10 | Levé dálkové světlo |
| F20 | 30 | Řízení motoru |
| F21 | 30 | Motor pro startování |
| F22 | 40 | Elektronická převodovka |
| F23 | 40 | ABS, ESC |
| F24 | 20 | ABS, ESC |
| F25 | 30 | Schéma pojistek kabina |
| F26 | 15 | Elektronická převodovka |
| F27 | 25 | Integrované systémové rozhraní (BSI) |
| F28 | 30 | Systém kontroly emisí (AdBlue) |
| F29 | 40 | Stěrače |
| F30 | 80 | Řídicí jednotka vytápění |
| F31 | 100 | Pomocné vytápění (Diesel) |
| F32 | 80 | Elektrický posilovač řízení |
Citroen C4 Cactus – schéma pojistky
Rok výroby: 2018, 2019, 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroën C4 Cactus je pojistka F16 v pojistkové skříňce pod přístrojovou deskou (pravá strana).

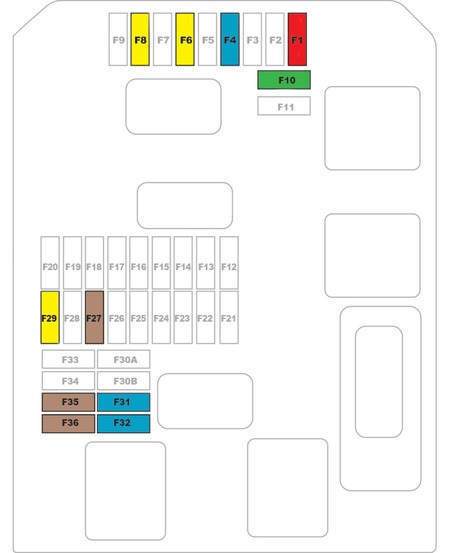

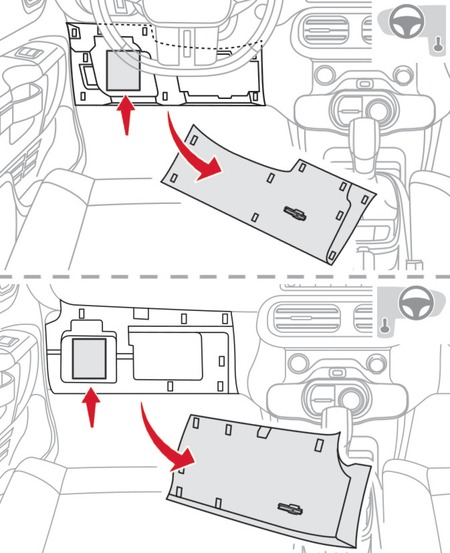

Pojistková skříňka na levé straně
| Číslo | Ampéráže [A] | Popis |
| F1 | 10 | Vnější zpětná zrcátka (elektrické nastavení). |
| F4 | 15 | Klakson. |
| F6 | 20 | Ostřikovač předního a zadního okna. |
| F8 | 20 | Zadní stěrač. |
| F10 | 30 | Zámky. |
| F27 | 5 | Alarm (příprava). |
| F29 | 20 | Dotyková obrazovka. |
| F31 | 15 | Rádio. |
| F32 | 15 | Zásuvka 12 V. |
| F35 | 5 | Nastavení výšky paprsku světlometů, kontrola trakce. |
| F36 | 5 | Čtecí lampa, stropní lampa. |
Schéma pojistek vpravo
| Číslo | Ampéráže [A] | Popis |
| F30 | 30 | Vyhřívané zadní sklo. |
| F31 | 10 | Vyhřívaná zpětná zrcátka. |
| F34 | 25 | Modul tažného zařízení. |
| F35 | 20 | Modul tažného zařízení. |
| F36 | 30 | Elektrické ovládání oken v předních dveřích. |
| F37 | 30 | Vyhřívaná přední sedadla. |

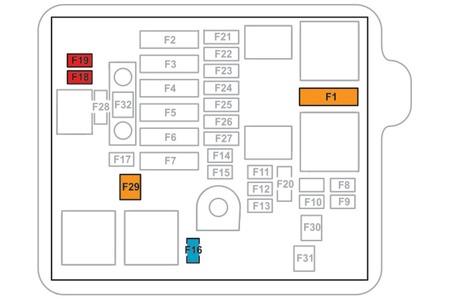

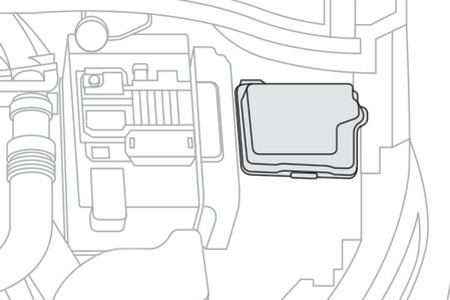

Pojistky v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| F1 | 40 | Klimatizace. |
| F16 | 15 | Světlomety přední mlhová světla. |
| F18 | 10 | Světlomet potkávací pravý. |
| F19 | 10 | Světlomet potkávací levý. |
| F29 | 40 | Stěrače čelního skla. |
O Citroen C4 Cactus (2014-2021)
Citroen C4 Cactus, vyráběný v letech 2014 až 2021, je kompaktní crossover, který se vyznačuje unikátním designem a inovativními prvky. Tento model je známý svými charakteristickými „Airbump“ panely na bocích, které poskytují ochranu proti drobným nárazům. Citroen C4 Cactus nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které jsou navrženy tak, aby poskytovaly efektivní spotřebu paliva a plynulou jízdu. Interiér vozidla je prostorný a pohodlný, s moderními technologiemi a funkcemi, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Citroen C4 Cactus
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen C4 Cactus, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti přístrojové desky. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít k dispozici přesné informace o její konfiguraci.
