Citroen Jumper II (2013-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Jumper II 2013‑2014, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen Relay II (Citroen Jumper II) (2013-2014) – schéma pojistkové skříňky
Rok výroby: 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroen Jumper II (2013-2014) je pojistka 44 v pojistkové skříňce na straně spolujezdce.
Pojistková skříňka v přístrojové desce (strana spolujezdce)
| Pojistka | Ampér [A] | Popis |
| 12 | 7,5 | Světlomet s tlumenými světly pravý |
| 13 | 7,5 | Světlomet s tlumenými světly levý |
| 31 | 5 | Napájení relé |
| 32 | 10 | Osvětlení kabiny |
| 33 | 15 | Zásuvka 12V zadní |
| 34 | – | Nepoužívá se |
| 35 | 7,5 | Světla couvání – senzor přítomnosti vody v naftě |
| 36 | 15 | Centrální zamykání – baterie |
| 37 | 7,5 | Spínač brzdových světel – Brzdové světlo Thirs – Přístrojová deska |
| 38 | 10 | Centrální zamykání |
| 39 | 10 | Audio systém – Diagnostická zásuvka – Siréna pro varování – Kontrola programovatelného doplňkového vytápění – Kontrola klimatizace – Tachograf – Baterie |
| 40 | 15 | Vyhřívané: zadní okno (levá strana), zrcátko na straně řidiče |
| 41 | 15 | Vyhřívané: zadní okno (pravá strana), zrcátko na straně spolujezdce |
| 42 | 7,5 | Regulátor a senzor ABS – Senzor ASR – Senzor ESP – Spínač brzdových světel |
| 43 | 30 | Motor stěrače přední |
| 44 | 20 | Zapalovač cigaret – zásuvka 12V |
| 45 | 7,5 | Kontrola dveří |
| 46 | – | Nepoužívá se |
| 47 | 20 | Motor okna na straně řidiče |
| 48 | 20 | Motor ovládání oken na straně spolujezdce |
| 49 | 7,5 | Audio systém – Ovládací prvky na přístrojové desce – Ovládání oken na straně řidiče |
| 50 | 7,5 | Skupina airbagů a předpínačů |
| 51 | 7,5 | Tachograf – Kontrola tempomatu – Kontrola klimatizace |
| 52 | 7,5 | Napájení volitelné relé |
| 53 | 7,5 | Přístrojová deska – zadní mlhové světlo |
| 89 | – | Nepoužívá se |
| 90 | 7,5 | Světlomet dálkový levý |
| 91 | 7,5 | Světlomet dálkový pravý |
| 92 | 7,5 | Světlomet mlhový levý |
| 93 | 7,5 | Světlomet mlhový pravý |
Pojistková skříňka v prostoru pro cestující (pojistky montážní část dveří řidiče)
| Pojistka | Ampér [A] | Popis |
| 54 | – | Není používáno |
| 55 | 15 | Vyhřívaná sedadla |
| 56 | 15 | 12 V zásuvka pro zadního cestujícího |
| 57 | 10 | Programovatelné doplňkové topení |
| 58 | 10 | Boční světla |
| 59 | 7,5 | Pneumatické odpružení |
| 60 | – | Není používáno |
| 61 | – | Není používáno |
| 62 | – | Není používáno |
| 63 | 10 | Programovatelný spínač doplňkového topení |
| 64 | – | Není používáno |
| 65 | 30 | Programovatelný doplňkový topný ventilátor |

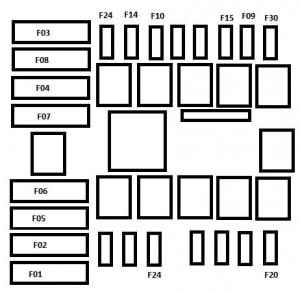

Pojistková skříňka v motorovém prostoru
| Pojistka | Ampér [A] | Popis |
| 1 | 40 | Napájení pumpy ABS |
| 2 | 50 | Skupina ohřívače na naftu |
| 3 | 30 | Klíč na startování |
| 4 | 20 | Programovatelné doplňkové topení |
| 6 | 40 | Maximální rychlost ventilátoru kabiny |
| 60 | ||
| 7 | 40 | Minimální rychlost ventilátoru kabiny |
| 50 | ||
| 8 | 40 | Skupina ventilátoru kabiny |
| 9 | 20 | Čerpadlo na mytí skel |
| 10 | 15 | Klakson |
| 14 | 7,5 | Pravý dálkový světlomet |
| 15 | 7,5 | Levý dálkový světlomet |
| 20 | 30 | Čerpadlo na mytí světlometů |
| 21 | 15 | Napájení čerpadla paliva |
| 23 | 15 | Elektromagnetické ventily ABS |
| 30 | 15 | Přední mlhová světla |
O Citroen Jumper II (2013-2014)
Citroen Jumper II, vyráběný v letech 2013 až 2014, je oblíbený užitkový automobil, který se vyznačuje robustní konstrukcí a spolehlivostí. Tento model nabízí různé možnosti motorizace, včetně dieselových motorů, které jsou známé svou efektivitou a výkonem. Citroen Jumper II je navržen tak, aby splňoval potřeby profesionálů, kteří potřebují spolehlivé a prostorné vozidlo pro své podnikání. Interiér je prostorný a praktický, což umožňuje pohodlnou přepravu zboží nebo vybavení.
Schéma pojistkové skříňky Citroen Jumper II
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen Jumper II, která je klíčová pro správnou údržbu a opravu vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle pod palubní deskou. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat pojistky se stejnou ampérovou hodnotou jako náhradu, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytná pro bezpečnou a efektivní provoz vozidla, proto je důležité mít přehled o její konfiguraci.
