Nissan Qashqai/Qashqai+2 (J10/NJ10) (2006-2013) – pojistková skříňka
Nissan Qashqai (2006-2013) – schéma pojistek
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistky zapalovače cigaret (zásuvky napájení) v Nissan Qashqai jsou pojistky F7 (zásuvka 12 V – zadní) a F19 (zásuvka zapalovače cigaret/napájení) v pojistkové skříňce v přístrojové desce.
Poloha pojistkové skříňky
Pojistková skříňka se nachází vlevo (vpravo ve vozidlech RHD) pod volantem, za krytem.

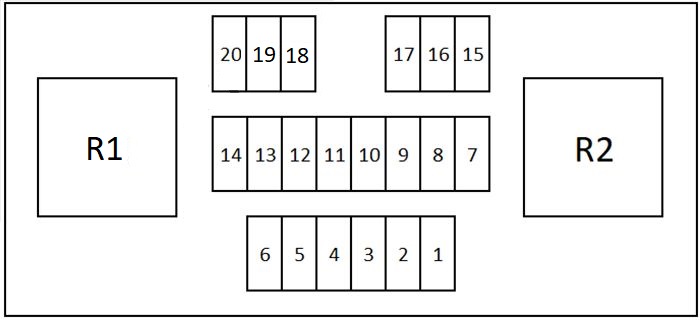

Schéma pojistkové skříňky
Přiřazení pojistek v kabině
Nissan Qashqai – pojistky – popis
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| R1 | Relé obvodů pomocného napájení | |
| R2 | Relé ventilátoru topení | |
| F1 | 10 A | Vyhřívaná sedadla |
| F2 | 10 A | Airbag |
| F3 | 20A | Modul řízení funkce sloupku řízení |
| F4 | 10 A | Elektrické |
| F5 | 10 A | Jednotka vnitřního elektrického řízení |
| F6 | 10 A | Vyhřívaná boční zrcátka |
| F7 | 15A | Zásuvka 12 V (zadní) |
| F8 | 10 A | Elektrické |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F9 | 10 A | Jednotka řízení elektrická vnitřní |
| F10 | 20A | Nepoužívá se |
| F11 | 10 A | Spínač BPP |
| F12 | 15A | Audio systém |
| F13 | 15A | Modul řízení převodovky (TCM) |
| F14 | – | Nepoužívá se |
| F15 | 15A | Motor ventilátoru klimatizace a topení |
| F 16 | 15A | Motor ventilátoru klimatizace a topení |
| F17 | 10 A | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | 15A | Zapalovač cigaret;
Napájecí zásuvka. |
| F20 | 10 A | Audio systém;
Elektrická vnější zrcátka. |
Poloha rozvaděče pojistek
Dva rozvaděče pojistek se nacházejí v motorovém prostoru (vlevo).

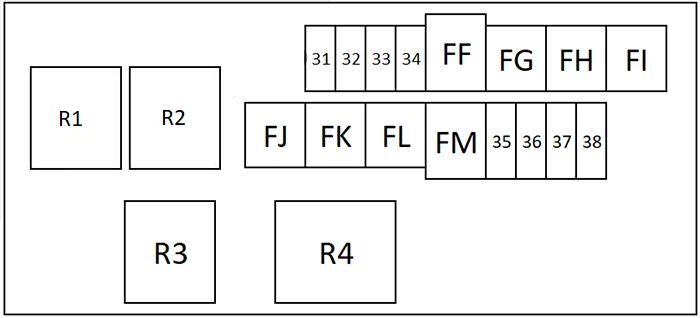

Schéma rozvaděče pojistek č. 1
Přiřazení pojistek v rozvaděči pojistek motorového prostoru 1
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| R1 | Relé motoru čerpadla chladicí kapaliny motoru | |
| R2 | Relé klaksonu | |
| R3 | Relé čerpadla ostřikovačů světlometů | |
| R4 | Nepoužívá se | |
| FF | 60A | Servotvorba |
| FG | 30A | Ostřikovače světlometů |
| FH | 30A | ABS |
| FI | 40A | ABS |
| FJ | 40A | Nepoužívá se |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| FK | 40A | Startování |
| FL | 30A | Nepoužívané |
| FM | 50A | Motor ventilátoru kapaliny pro chlazení motoru |
| F31 | 20A | Relé motoru čerpadla kapaliny pro chlazení motoru |
| F32 | 10 A | Pohon všech kol |
| F33 | 10 A | Alternátor |
| F34 | 10 A | Klakson |
| F35 | 30A | Pomocné topení |
| F36 | 10 A | Nepoužívané |
| F37 | 30A | Pomocné topení |
| F38 | 30A | Pomocné topení |
Schéma pojistkové skříňky č. 2
Přiřazení pojistek v pojistkové skříňce motorového prostoru 2
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| R1 | Hřejivé relé zadního okna | |
| R2 | Nepoužívá se | |
| R3 | Nepoužívá se | |
| R4 | Relé hlavních obvodů zapínání | |
| F41 | 15A | Odmrazování zadního víka (sklo);
Ohřívání zrcátek. |
| F42 | 15A | Odmrazování zadního víka (sklo);
Ohřívání zrcátek. |
| F43 | 15A | Přední mlhová světla |
| F44 | 30A | Stěrače |
| F45 | 15A | Pravý potkávací světlomet |
| F46 | 15A | Levý potkávací světlomet |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F47 | 10 A | Světlomety dálkové, pravé přední |
| F48 | 10 A | Světlomet dálkový přední, levý |
| F49 | 10 A | Zadní světla |
| F51 | 15A | Změna (?) |
| F52 | 20A | Řízení motoru |
| F53 | 10 A | Spojka kompresoru klimatizace |
| F54 | 10 A | Světla couvání |
| F55 | 10 A | Změna (?) |
| F56 | 10 A | Řízení motoru |
| F57 | 15A | Řízení motoru |
| F58 | 10 A | Řízení motoru |
| F59 | 10 A | ABS |
