Nissan Primera P12 (2001-2007) – pojistková skříňka

Nissan Primera P12 – schéma pojistek

Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006 a 2007.

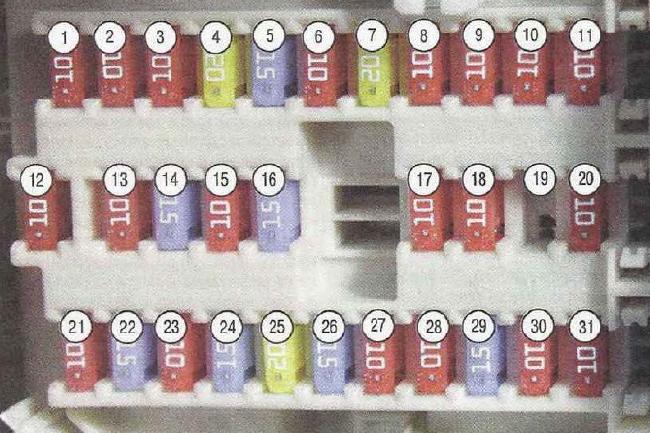

Kabina

Nachází se v přístrojové desce za ochranným krytem.

Popis

1 – 10A	Audio systém
2 – 10A	Tempomat
3 – 10A	Elektrické ovládání zavazadlového prostoru
4 – 20A	Předpojistková pojistka v zavazadlovém prostoru
5 – 15A	Brzdová světla
6 – 10A	Mlhová světla
7 – 20A	Vyhřívané zadní sklo (sklo dveří)
8 – 10A	Vyhřívaná přední sedadla
9 – 10A	Tempomat
10 – 10A	Napájení elektronických zařízení
11 – 10A	Automatické ovládání převodovky
12 – 10A	Napájení elektronických zařízení
13 – 10A	Interiérové lampy
14 – 15A	Motor ventilátoru
15 – 10A	Klimatizace

16 – 15A	Motor ventilátoru
17 – 10A	Systém řízení motoru
18 – 10A	Systém doplňkové bezpečnosti (SRS)
19	Rezerva
20 – 10A	Systém řízení motoru
21 – 10A	Elektromagnetické relé startovacího motoru
22 – 15A	Zapalovač
23 – 10A	Elektrické aktory pro vnější zrcátka
24 – 15A	Elektrický pojistkový blok ve středové konzole
25 – 20A	Stěrač předního skla
26 – 15A	Stěrače předního skla a zadního víka
27 – 10A	Senzory
28 – 10A	Čistič skla zadního víka
29 – 15A	Palivové čerpadlo
30 – 10A	Přístroj palubní desky
31 – 10A	Systém proti zablokování (ABS)

Relé v přední části panelu pojistek

Popis

1. relé vyhřívání zadního skla;
2. relé motoru klapky;
3. relé světel mlhovek;
4. relé regulátoru okna;
5. spínače relé;
6. spínače relé.

Relé v zadní části panelu pojistek

Popis

1. relé zapalování;
2. relé pomocného zařízení;
3. relé ventilátoru vzduchu pro ventilaci, vytápění a klimatizaci

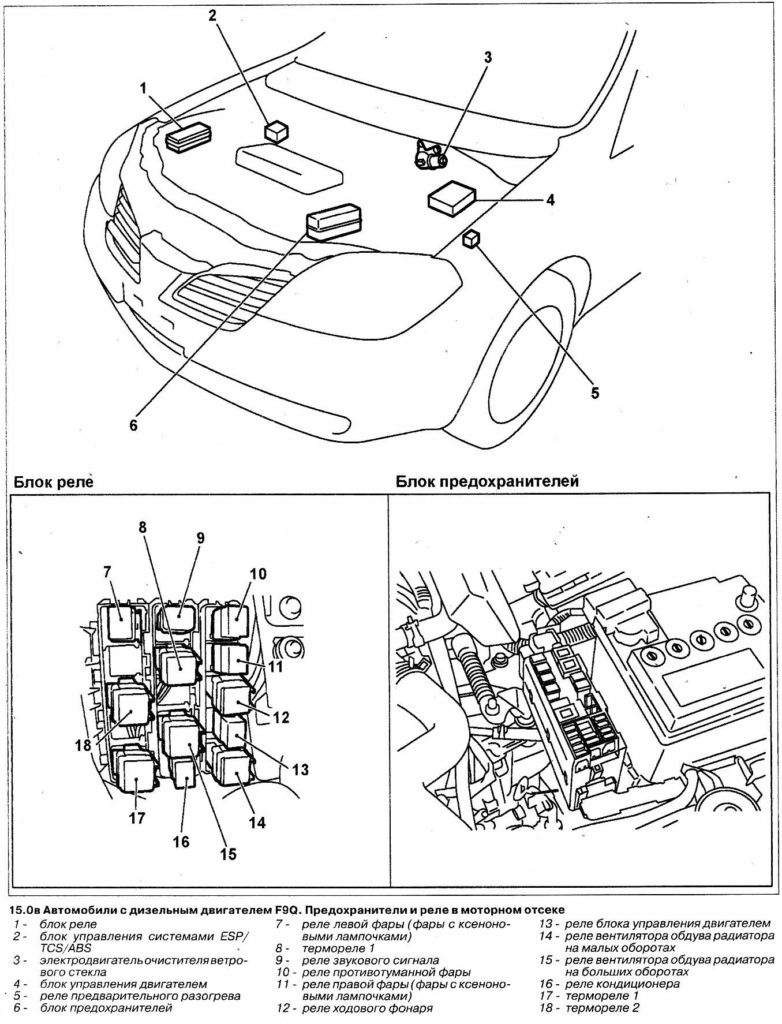

Motorový prostor

Pojistková skříňka

Popis

1 – 120A	První pojistka hlavní
2 – 80A	Spotřebiče se zapnutým zapalováním
3 – 50A	Motor čerpadla systému proti zablokování
4 – 40A	Spínač zapalování (blokování)
5 – 30A	Elektromagnetické ventily systému proti zablokování
6	Rezerva
7	Rezerva
8 – 10A	světla na poloze
9 – 15A	Audio systém
10 – 10A	Řízení motoru
11 – 15A	Klaksón
12	Rezerva
13	Rezerva

14 – 15A	Světlomet s tlumeným světlem (levý světlomet)
15 – 15A	Světlomet s tlumeným světlem (pravý světlomet)
16 – 15A	Motor ovladače škrticí klapky
17 – 15A	Světlomety s dálkovým světlem (levý světlomet)
18 – 15A	Světlomety s dálkovým světlem (pravý světlomet)
19 – 15A	Mlhová světla
20 – 20A	Zapalovací cívky
21 – 80A	Druhá hlavní pojistka
22	Rezerva
23 – 30A	Osvětlení světlometů
24 – 40A	Druhý motor ventilátoru chladiče
25 – 40A	1. motor ventilátoru chladiče
26 – 40A	Elektrická okna

Pojistková skříňka

Typ 1

Popis

1. relé světel mlhových světel;
2. relé ventilátoru chladiče;
3. relé pomocného zařízení;
4. relé ventilátoru chladiče;
5. relé elektromagnetické spojky kompresoru klimatizace;
6. relé ventilátoru chladiče;
7. relé pro aktivaci režimů „P“ (parkování) „N“ (neutrální) automatické převodovky nebo variátoru;
8. relé pro aktivaci potkávacích světel během dne;
9. relé klaksonu;
10. relé ventilátoru chladiče.

O Nissan Primera P12 (2001-2007)

Nissan Primera P12, vyráběný v letech 2001 až 2007, je známý svým moderním designem a technologickými inovacemi. Tento model nabízel různé motorizace, včetně benzínových a dieselových motorů, které poskytovaly optimální rovnováhu mezi výkonem a spotřebou paliva. Primera P12 byla vybavena pokročilými bezpečnostními prvky a komfortními funkcemi, což ji dělalo atraktivní volbou pro rodiny i jednotlivce. Interiér byl navržen s důrazem na pohodlí a ergonomii, přičemž nabízel dostatek prostoru pro cestující i zavazadla.

Schéma pojistkové skříňky Nissan Primera P12

Tato stránka zobrazuje schéma pojistkové skříňky pro Nissan Primera P12, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkových skříněk pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti řidiče. Diagramy na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vašeho vozidla.
