Jeep Patriot (2007-2017) – pojistková skříňka

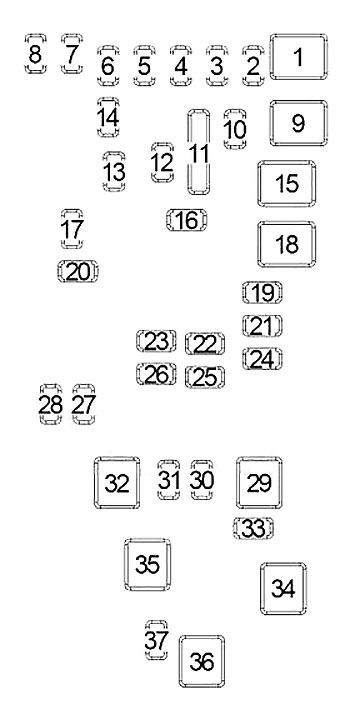

V tomto článku najdeš diagramy pojistkové skříňky Jeep Patriot (2007–2017), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Modul napájení je umístěn v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky na kartu a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřní straně krytu.
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
| 1 | Prázdné | Prázdné | |
| 2 | 15 Amp modrá | Napájení ECU AWD/4WD | |
| 3 | 10 A červená | Napájení spínače brzdy CHMSL | |
| 4 | 10 A červená | Napájení spínače zapalování | |
| 5 | 20 A žlutá | Přívěs | |
| 6 | 10 A červená | IOD Sw/Pwr Mir/Ocm Ovládání Sdar/telefon s hands-free | |
| 7 | 30 A zelená | IOD Sensei | |
| 8 | 30 A zelená | IOD Sense2 | |
| 9 | 40 A zelená | Elektrická sedadla | |
| 10 | 20 A žlutá | Bloky napájení CCN | |
| 11 | 15 Amp modrá | Předpojistka | |
| 12 | 20 A žlutá | Ign Run/Acc Invertor | |
| 13 | 20 A žlutá | Pwr run/Acc Zásuvka RR | |
| 14 | 10 A červená | IOD CCN/Vnitřní osvětlení | |
| 15 | 40 A zelená | Napájení baterie relé ventilátoru RAD | |
| 16 | 15 Amp modrá | IGN Run/Acc Zapalovač/Stínící střecha | |
| 17 | 10 A červená | IOD Feed Mod-Wcm | |
| 18 | 40 A zelená | Kontaktní relé ASD PWR Feed |
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Napájení zesilovače PWR 1 a zesilovače 2 | |
| 20 | 15 Amp modrá | Rádio s kanálem IOD | |
| 21 | 10 A červená | IOD Napájení Intrus Mod/Siréna | |
| 22 | 10 A červená | IGN RUN Senzor tepla/AC/kompas | |
| 23 | 15 Amp modrá | POL ASD Napájení relé 3 | |
| 24 | 15 Amp modrá | Napájení otevírací střechy | |
| 25 | 10 A červená | Zrcadlo s vyhříváním | |
| 26 | 15 Amp modrá | POL ASD Napájení relé 2 | |
| 27 | 10 A červená | IGN RUN Pouze napájení ORC | |
| 28 | 10 A červená | IGN RUN ORC/OCM Napájení | |
| 29 | Vyhřívání (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívaná sedadla | |
| 31 | 10 A červená | Ovládání relé stěrače | |
| 32 | 30 Amp růžová | POL ASD Ovládání Napájení 1 | |
| 33 | 10 A červená | ABS MOD/J1962 Připojení/PCM | |
| 34 | 30 Amp růžová | Napájení ventilu ABS | |
| 35 | 40 A zelená | Napájení čerpadla ABS | |
| 36 | 30 Amp růžová | Ovládání světlometů / stěračů / inteligentních zrcátek | |
| 37 | 25 Amp přírodní | 110 Invertor |
Jeep Patriot – schéma pojistky
Rok výroby: 2009, 2010.
Pojistky zásuvky zapalovače cigaret (zásuvky napájení) v Jeep Patriot jsou pojistky č. 11 (zásuvka napájení), č. 13 (zapalovač cigaret / zásuvka napájení zadní) a č. 16 (cigary Ltr, pokud je přítomna ve výbavě) v pojistkové skříňce v motorovém prostoru.
Modul napájení je umístěn v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky s kartuší a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřní straně krytu.
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
| 1 | Prázdný | Prázdný | |
| 2 | 15 Amp lt modrá | Napájení ECU AWD/4WD | |
| 3 | 10 A červená | Napájení spínače brzdy CHMSL | |
| 4 | 10 A červená | Napájení spínače zapalování/OCM | |
| 5 | 20 A žlutá | Tažení přívěsu — pokud je součástí výbavy | |
| 6 | 10 A červená | IOD Sw/Pwr Mir/Ovládání řízení Sdar/kit hands-free — pokud je součástí výbavy | |
| 7 | 30 A zelená | IOD Sensei | |
| 8 | 30 A zelená | IOD Sense2 | |
| 9 | 40 A zelená | Elektrická sedadla — pokud jsou součástí výbavy | |
| 10 | 20 A žlutá | Zamknutí napájení / vnitřní osvětlení CCN | |
| 11 | 15 Amp lt modrá | Napájecí zásuvka | |
| 12 | 20 A žlutá | Ign Run/Acc Inverter | |
| 13 | 20 A žlutá | Pwr Run/Acc Outlet RR/lampa na strop/ zapalovač cigaret | |
| 14 | 10 A červená | IOD CCN | |
| 15 | 40 A zelená | Napájení baterie relé ventilátoru RAD | |
| 16 | 15 Amp lt modrá | IGN Run/Acc Lampa na strop/Sklopný střešní okno/Tichý stěrač zadního skla/Inverter ACC | |
| 17 | 10 A červená | IOD Feed Mod-Wcm | |
| 18 | 40 A zelená | Kontaktní relé ASD PWR Feed |
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Napájení zesilovače PWR 1 a zesilovače 2 | |
| 20 | 15 Amp lt modrá | Rádio s kanálem IOD | |
| 21 | 10 A červená | IOD Napájení Intrus Mod/Siréna — pokud je přítomné ve výbavě | |
| 22 | 10 A červená | IGN RUN Senzor tepla/AC/kompas | |
| 23 | 15 Amp lt modrá | POL ASD Napájení relé 3 | |
| 24 | 15 Amp lt modrá | Napájení střešního okna — pokud je přítomné ve výbavě | |
| 25 | 10 A červená | Vyhřívané zrcadlo — pokud je přítomné ve výbavě | |
| 26 | 15 Amp lt modrá | POL ASD Napájení relé 2 | |
| 27 | 10 A červená | IGN RUN Pouze napájení ORC | |
| 28 | 10 A červená | IGN RUN ORC/OCM Napájení | |
| 29 | Auto teplé (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívané sedadlo — pokud je přítomné ve výbavě | |
| 31 | 10 A červená | Kontrola relé stěrače světlometů — pokud je přítomné ve výbavě | |
| 32 | 30 Amp růžová | POL ASD Kontrola Napájení 1 | |
| 33 | 10 A červená | ABS MOD/J1962 Připojení/PCM | |
| 34 | 30 Amp růžová | Napájení ventilu ABS | |
| 35 | 40 A zelená | Napájení čerpadla ABS | |
| 36 | 30 Amp růžová | Světlomet/kontrola stěrače/inteligentní sklo — pokud je přítomné ve výbavě | |
| 37 | 25 Amp přírodní | Topení na naftu — pokud je přítomné ve výbavě |
Jeep Patriot – schéma pojistky
Rok výroby: 2011.
Pojistky zapalovače cigaret (zásuvky napájení) v Jeep Patriot jsou pojistky č. 11 (zásuvka napájení), č. 13 (zapalovač cigaret / zásuvka napájení zadní) a č. 16 (cigary Ltr, pokud je přítomna v vybavení) v pojistkové skříňce v motorovém prostoru.
Modul napájení je umístěn v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky do cartridgí a mini pojistky. Štítek, který identifikuje každý prvek, může být vytištěn na vnitřním boku krytu.
Přiřazení pojistek v Modulu napájení (2011, 2013)
| Hlava | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| Hlava | Pojistka s kartuší | Mini pojistka | Popis |
| 1 | Prázdný | Prázdný | |
| 2 | 15 Amp lt modrá | Modul kontroly AWD/4WD | |
| 3 | 10 A červená | Spínač zadního centrálního brzdového světla | |
| 4 | 10 A červená | Spínač zapalování/modul klasifikace pasažérů | |
| 5 | 20 A žlutá | Přívěs | |
| 6 | 10 A červená | Elektrické zrcadlo/ovládání volantu;
Satelitní rádio/telefon hands-free. |
|
| 7 | 30 A zelená | Deaktivace zapalování | |
| 8 | 30 A zelená | Deaktivace zapalování | |
| 9 | 40 A zelená | Elektrická sedadla | |
| 10 | 20 A žlutá | Zamknutí napájení/Interiérové osvětlení | |
| 11 | 15 Amp lt modrá | Napájení | |
| 12 | 20 A žlutá | Invertor 115 V AC | |
| 13 | 20 A žlutá | Zapalovač cigaret | |
| 14 | 10 A červená | Přístrojová deska | |
| 15 | 40 A zelená | Ventilátor chladiče | |
| 16 | 15 Amp lt modrá | Stropní světlo / otevíratelná střecha / motor stěrače zadního okna | |
| 17 | 10 A červená | Modul bezdrátové kontroly | |
| 18 | 40 A zelená | Relé automatické deaktivace |
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Rádiové zesilovače | |
| 20 | 15 Amp lt modrá | Rádio | |
| 21 | 10 A červená | Modul alarmu/sirény — pokud je přítomný ve výbavě | |
| 22 | 10 A červená | Topení, klimatizace/kompas | |
| 23 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 24 | 15 Amp lt modrá | Napájení otevírací střechy | |
| 25 | 10 A červená | Vyhřívané zrcadlo — pokud je přítomné ve výbavě | |
| 26 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 27 | 10 A červená | Modul řízení airbagu | |
| 28 | 10 A červená | Modul řízení airbagu/modul klasifikace cestujících | |
| 29 | Topení (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívané sedadlo — pokud je přítomné ve výbavě | |
| 31 | 10 A červená | Stříkací systém světlometů — v závislosti od výbavy | |
| 32 | 30 Amp růžová | Relé automatického deaktivování | |
| 33 | 10 A červená | Připojení J1962/modul řízení systému přenosu | |
| 34 | 30 Amp růžová | Zavírací ventil brzdy | |
| 35 | 40 A zelená | Čerpadlo zavírání brzdy | |
| 36 | 30 Amp růžová | Světlomet/ovládání stříkacího systému/inteligentní sklo — pokud je přítomné ve výbavě | |
| 37 | 25 Amp přírodní | Topení na naftu — pokud je přítomné ve výbavě |
Jeep Patriot – schéma pojistky
Rok výroby: 2012.
Pojistky zapalovače cigaret (zásuvky napájení) v Jeep Patriot jsou pojistky č. 11 (zásuvka napájení), č. 13 (zapalovač cigaret / zásuvka napájení zadní) a č. 16 (zapalovač cigaret, pokud je přítomný) v pojistkové skříňce v motorovém prostoru.
Modul napájení je umístěn v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky cartridge a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřním boku krytu.
Oznámení _
Přiřazení pojistek v Modulu Napájení Integrovaném (2012)
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
| 1 | Prázdné | Prázdné | |
| 2 | 15 Amp lt modrá | Modul řízení AWD/4WD — pokud je přítomný | |
| 3 | 10 A červená | Spínač zadního středního brzdového světla | |
| 4 | 10 A červená | Spínač zapalování/modul klasifikace cestujících | |
| 5 | 20 A žlutá | Tažení přívěsu — pokud je přítomné | |
| 6 | 10 A červená | Elektrické zrcadlo/modul klasifikace cestujících airbag/rádio satelit (pokud je přítomné) | |
| 7 | 30 A zelená | Deaktivace zapalování | |
| 8 | 30 A zelená | Deaktivace zapalování | |
| 9 | 40 A zelená | Elektrická sedadla | |
| 10 | 20 A žlutá | Zamknutí napájení | |
| 11 | 15 Amp lt modrá | Napájení | |
| 12 | 20 A žlutá | AC invertor | |
| 13 | 20 A žlutá | Napájení vzadu | |
| 14 | 10 A červená | Sada směrovek/Osvětlení interiéru | |
| 15 | 40 A zelená | Ventilátor chladiče | |
| 16 | 15 Amp lt modrá | Otevíratelná střecha/zapalovač cigaret (pokud je přítomný) | |
| 17 | 10 A červená | Modul bezdrátového ovládání | |
| 18 | 40 A zelená | Relé automatické deaktivace |
| Hlava | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Rádiové zesilovače | |
| 20 | 15 Amp lt modrá | Rádio | |
| 21 | 10 A červená | Modul alarmu/sirény — pokud je přítomný | |
| 22 | 10 A červená | Topení, klimatizace/kompas | |
| 23 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 24 | 15 Amp lt modrá | Elektricky otevíratelná střecha — pokud je přítomná | |
| 25 | 10 A červená | Vyhřívané zrcadlo — pokud je přítomné | |
| 26 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 27 | 10 A červená | Modul řízení airbagu | |
| 28 | 10 A červená | Modul řízení airbagu/modul klasifikace pasažérů | |
| 29 | Auto teplé (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívané sedadlo — pokud je přítomné | |
| 31 | 10 A červená | Lavalampy světlometů — v závislosti od vybavení | |
| 32 | 30 Amp růžová | Relé automatického deaktivování | |
| 33 | 10 A červená | Modul ABS / diagnostické rozhraní J1962 / modul řízení systému trakce | |
| 34 | 30 Amp růžová | Zablokování brzdové ventily | |
| 35 | 40 A zelená | Čerpadlo zablokování brzdy | |
| 36 | 30 Amp růžová | Světlomet/kontrola umývače skel/inteligentní sklo — pokud je přítomné | |
| 37 | 25 Amp přírodní | Invertor 110 — v závislosti od vybavení/Naohřev vody na naftu — v závislosti od vybavení |
Jeep Patriot – schéma pojistky
Rok výroby: 2013.
Modul napájení je umístěn v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky s kartuší a mini pojistky. Štítek, který identifikuje každý prvek, může být vytištěn na vnitřní straně krytu.
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Zásuvka | Kartušová pojistka | Mini pojistka | Popis |
| 1 | Prázdný | Prázdný | |
| 2 | 15 Amp lt modrá | Modul řízení AWD/4WD | |
| 3 | 10 A červená | Spínač zadního brzdového světla | |
| 4 | 10 A červená | Spínač zapalování/modul klasifikace pasažérů | |
| 5 | 20 A žlutá | Přívěs | |
| 6 | 10 A červená | Elektrické zrcadlo/ovládání volantu
Satelitní rádio/telefon hands-free |
|
| 7 | 30 A zelená | Deaktivace zapalování | |
| 8 | 30 A zelená | Deaktivace zapalování | |
| 9 | 40 A zelená | Elektrická sedadla | |
| 10 | 20 A žlutá | Zamknutí napájení/Interiérové osvětlení | |
| 11 | 15 Amp lt modrá | Tlaková odlievacia jednotka | |
| 12 | 20 A žlutá | Invertor 115 V AC | |
| 13 | 20 A žlutá | Zapalovač | |
| 14 | 10 A červená | Přístrojová deska | |
| 15 | 40 A zelená | Ventilátor chladiče | |
| 16 | 15 Amp lt modrá | Stropní lampa / otevírací střecha / motor stěrače zadního okna | |
| 17 | 10 A červená | Modul bezdrátového ovládání | |
| 18 | 40 A zelená | Relé automatické deaktivace |
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Rádio zesilovače | |
| 20 | 15 Amp lt modrá | Rádio | |
| 21 | 10 A červená | Alarm/siréna modul — pokud je přítomný | |
| 22 | 10 A červená | Topení, klimatizace/kompas | |
| 23 | 15 Amp lt modrá | Automatické deaktivovacie relé | |
| 24 | 15 Amp lt modrá | Napájení otevírací střechy | |
| 25 | 10 A červená | Vyhřívané zrcadlo — pokud je přítomné | |
| 26 | 15 Amp lt modrá | Automatické deaktivovacie relé | |
| 27 | 10 A červená | Modul řízení airbagu | |
| 28 | 10 A červená | Modul řízení airbagu/modul klasifikace cestujících | |
| 29 | Topení (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívané sedadlo — pokud je přítomné | |
| 31 | 10 A červená | Umývač světlometů — v závislosti od vybavení | |
| 32 | 30 Amp růžová | Automatické deaktivovacie relé | |
| 33 | 10 A červená | Připojení J1962/modul řízení systému trakce | |
| 34 | 30 Amp růžová | Brzdová zátka | |
| 35 | 40 A zelená | Brzdová pumpa | |
| 36 | 30 Amp růžová | Světlomet/ovládání umývače skel/inteligentní sklo — pokud je přítomné | |
| 37 | 25 Amp přírodní | Naftový ohřívač — pokud je přítomný |
Jeep Patriot – schéma pojistky
Rok výroby: 2014, 2015, 2016.
Pojistky zapalovače cigaret (zásuvky napájení) v Jeep Patriot jsou pojistky č. 11 (zásuvka napájení), č. 13 (zapalovač cigaret / zásuvka napájení zadní) a č. 16 (cigary Ltr, pokud je přítomna ve výbavě) v pojistkové skříňce motorového prostoru.
Modul napájení je umístěn v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky v patrone a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřním boku krytu.
Přiřazení pojistek v Modulu napájení (2014, 2015, 2016)
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione |
|---|---|---|---|
| Incavo | Fusibile a cartuccia | Mini fusibile | Descrizione |
| 1 | 20 A modrá | Tažení přívěsu — pokud je přítomné ve výbavě | |
| 2 | 15 Amp lt modrá | Modul řízení AWD/4WD — pokud je přítomné ve výbavě | |
| 3 | 10 A červená | Spínač centrálního brzdového světla | |
| 4 | 10 A červená | Spínač zapalování/modul klasifikace uživatelů | |
| 5 | 15 Amp lt modrá | Baterie^ Napájení pro Power Tech | |
| 6 | 10 A červená | Elektrické zrcadlo/ovládání volant rádio satelit/telefon s hands-free | |
| 7 | 30 A zelená | Deaktivace zapalování | |
| 8 | 30 A zelená | Deaktivace zapalování | |
| 9 | 40 A zelená | Elektrická sedadla | |
| 10 | 20 A žlutá | Blokování napájení/Interní osvětlení | |
| 11 | 15 Amp lt modrá | Napájení | |
| 12 | 20 A žlutá | Invertor 115 V AC — pokud je přítomné ve výbavě | |
| 13 | 20 A žlutá | Zapalovač cigaret | |
| 14 | 10 A červená | Přístrojová deska | |
| 15 | 40 A zelená | Ventilátor chladiče | |
| 16 | 15 Amp lt modrá | Stropní světlo / otevírací střecha / motor stěrače zadního okna | |
| 17 | 10 A červená | Modul bezdrátového řízení | |
| 18 | 40 A zelená | Relé automatické deaktivace |
| Hnízdo | Pojistka s patronou | Mini pojistka | Popis |
|---|---|---|---|
| 19 | 20 A žlutá | Rádio zesilovače | |
| 20 | 15 Amp lt modrá | Rádio | |
| 21 | 10 A červená | Modul proti krádeži/siréna — pokud je součástí vybavení | |
| 22 | 10 A červená | Topení, klimatizace/kompas | |
| 23 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 24 | 15 Amp lt modrá | Elektricky otevíratelná střecha — pokud je součástí vybavení | |
| 25 | 10 A červená | Vyhřívané zrcadlo — pokud je součástí vybavení | |
| 26 | 15 Amp lt modrá | Relé automatického deaktivování | |
| 27 | 10 A červená | Modul řízení airbagu | |
| 28 | 10 A červená | Modul řízení airbagu/modul klasifikace cestujících | |
| 29 | Topení (bez pojistky) | ||
| 30 | 20 A žlutá | Vyhřívané sedadlo — pokud je součástí vybavení | |
| 31 | 10 A červená | Lavalampy světlometů — pokud je součástí vybavení | |
| 32 | 30 Amp růžová | Relé automatického deaktivování | |
| 33 | 10 A červená | Připojení J1962/modul řízení systému přenosu | |
| 34 | 30 Amp růžová | Brzdová zámková ventil | |
| 35 | 40 A zelená | Brzdová zámková pumpa | |
| 36 | 30 Amp růžová | Světlomet/ovládání stěrače/inteligentní sklo — pokud je součástí vybavení | |
| 37 | 25 A | Topení na naftu a horní část napájení H2/MOD |
Jeep Patriot – schéma pojistek
Rok výroby: 2017.
Pojistky zapalovače cigaret (napájecí zásuvky) v Jeep Patriot jsou pojistky č. 11 (napájecí zásuvka), č. 13 (zapalovač cigaret / zadní napájecí zásuvka) a č. 16 (cigarety Ltr, pokud je součástí výbavy) v pojistkové skříňce v motorovém prostoru.
Modul napájení je umístěn v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky do kazet a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřní straně krytu.
| Hnízdo | Pojistka s kartridží | Mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kartridží | Mini pojistka | Popis |
| 1 | 20 A modrá | – | Tažení přívěsu — pokud je součástí výbavy |
| 2 | “ | 15 Amp světle modrá | Modul řízení AWD/4WD — pokud je součástí výbavy |
| 3 | “ | 10 A červená | Spínač zadního centrálního brzdového světla |
| 4 | – | 10 A červená | Spínač zapalování/časovač hodin |
| 5 | – | 15 Amp světle modrá | Napájení baterie pro Power Tech |
| 6 | 10 A červená | Elektrické zrcátko/ovládání satelitního rádia/telefonu s hands-free | |
| 7 | – | 30 A zelená | Deaktivace zapalování |
| 8 | – | 30 A zelená | Deaktivace zapalování |
| 9 | 40 A zelená | – | Elektrická sedadla |
| 10 | — | 20 A žlutá | Blokování napájení/Interiérové osvětlení |
| 11 | – | 15 Amp světle modrá | Napájení |
| 12 | — | 20 A žlutá | Invertor 115 V AC — pokud je součástí výbavy |
| 13 | – | 20 A žlutá | Zapalovač cigaret |
| 14 | – | 10 A červená | Přístrojová deska |
| 15 | 40 A zelená | – | Ventilátor chladiče |
| 16 | — | 15 Amp světle modrá | Stropní světlo / otevírací střecha / motor stěrače zadního okna |
| 17 | – | 10 A červená | Modul bezdrátového ovládání |
| 18 | 40 A zelená | – | Relé automatické deaktivace |
| Hnízdo | Pojistka s kartuší | Mini pojistka | Popis |
|---|---|---|---|
| 19 | – | 20 A žlutá | Rádiové zesilovače |
| 20 | – | 15 Amp světle modrá | Rádio |
| 21 | — | 10 A červená | Modul proti krádeži/siréna — pokud je přítomna ve výbavě |
| 22 | – | 10 A červená | Topení, klimatizace/kompas |
| 23 | – | 15 Amp světle modrá | Relé automatického deaktivování |
| 24 | – | 15 Amp světle modrá | Elektricky otevíratelná střecha — pokud je přítomna ve výbavě |
| 25 | – | 10 A červená | Vyhřívané zrcátko — pokud je přítomno ve výbavě |
| 26 | – | 15 Amp světle modrá | Relé automatického deaktivování |
| 27 | – | 10 A červená | Modul řízení airbagu |
| 28 | 10 A červená | Modul řízení airbagu/modul klasifikace cestujících | |
| 29 | “ | — | Teplé vozidlo (nevyžaduje pojistku) |
| 30 | – | 20 A žlutá | Vyhřívané sedadlo — pokud je přítomno ve výbavě |
| 31 | — | 10 A červená | Ostřikovač světlometů — pokud je přítomen ve výbavě |
| 32 | 30 Amp růžová | – | Relé automatického deaktivování |
| 33 | “ | 10 A červená | Připojení J1962/modul řízení systému přenosu |
| 34 | 30 Amp růžová | – | Zavírací ventil brzdy |
| 35 | 40 A zelená | – | Čerpadlo zavírání brzdy |
| 36 | 30 Amp růžová | — | Světlomet/ovládání ostřikovače skla/inteligentní sklo — pokud je přítomno ve výbavě |
| 37 | — | 25 A Průhledná | Topení na naftu a horní část napájení H2/MOD |
O Jeep Patriot (2007-2017)
Jeep Patriot, vyráběný v letech 2007 až 2017, je kompaktní SUV, které se vyznačuje robustním designem a schopností zvládat různé terénní podmínky. Tento model nabízí různé možnosti motorů, včetně benzinových a dieselových variant, které poskytují dostatečný výkon pro městskou i terénní jízdu. Patriot je známý svou prostornou kabinou a praktickými funkcemi, které z něj dělají ideální volbu pro rodiny a dobrodruhy. Díky své spolehlivosti a dostupnosti náhradních dílů je stále oblíbeným modelem mezi fanoušky značky Jeep.
Schéma pojistkové skříňky Jeep Patriot
Tato stránka zobrazuje schéma pojistkové skříňky pro model Jeep Patriot, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkcích.
