Jeep Cherokee XJ (1997-2001) – pojistková skříňka
Schéma pojistek Jeep Cherokee 1997-2001
Rok výroby: 1997, 1998, 1999, 2000 a 2001.
Pojistky zapalovače cigaret (zásuvka napájení) v Jeep Cherokee jsou pojistky č. 1 a č. 2 v pojistkové skříňce přístrojové desky.
Umístění pojistkové skříňky
Nachází se za krytem pod odkládací schránkou.

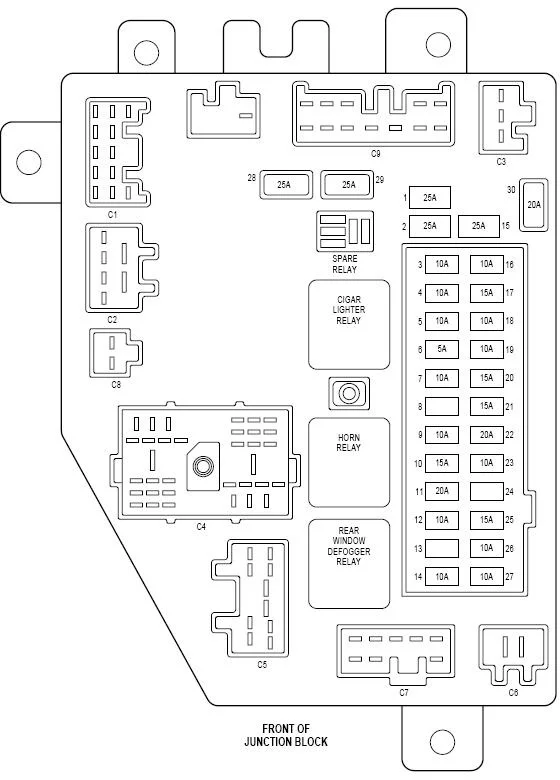

Schéma pojistkové skříňky
Přiřazení pojistek a relé pod přístrojovou deskou
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 25 | Zásuvka napájení |
| 2 | 25 | Zapalovač cigaret |
| 3 | 10 | Světlomet levý (potkávací světla), relé mlhových světel č. 1 |
| 4 | 10 | Světlomet levý (dálková světla), motor pro vyrovnávání |
| 5 | 10 | Světlomet pravý (potkávací světla), motor pro vyrovnávání, spínač pro vyrovnávání světlometů, modul denních světel |
| 6 | 5 | Měřicí přístroj, rádio, spínač stěrače zadního skla / ostřikovače, ovládání topení klimatizace nebo ovládání topení, spínač odmrazovače zadního okna, spínač startování na prázdno, spínač mlhových světel předních světlometů, spínač mlhových světel zadních světlometů, podsvícení indikátoru rozsahu převodovky (PRNDL), spínač osvětlení přístrojové desky |
| 7 | 10 | Zadní světlo levé, přední poziční světlo levé, boční obrysové světlo levé, zásuvka pro tažení přívěsu, lampa pro registraci, relé mlhových světel předních světlometů č. 1 (’98 -’01), spínač mlhových světel předních světlometů, relé mlhových světel |
| 8 | – | Nepoužívá se |
| 9 | 10 | Měřicí přístroj, horní konzola, modul imobilizéru klíče Sentry, modul centra zpráv / komunikací (Diesel), modul zpoždění světlometů, kompas |
| 10 | 15 | 1999-2001: Lampa rezervy, spínač lampy rezervy (M / T), senzor rozsahu převodovky (A / T), modul denních světel, elektroventil EVAP / čištění (benzín), relé ventilátoru chladiče, relé kompresoru klimatizace, relé senzoru kyslíku na výstupu (benzín), relé senzoru kyslíku na vstupu (benzín) |
| 11 | 20 | Benzín 1997-1998: Relé automatického vypnutí, relé ventilátoru chladiče, relé palivového čerpadla, relé kompresoru klimatizace, lampa rezervy (spínač lampy rezervy (M / T), senzor rozsahu převodovky (A / T)), modul kontroly převodovky, elektroventil EVAP / čištění v pracovním cyklu, čerpadlo pro detekci úniků EVAP, modul denních světel, solenoid převodníku točivého momentu, spínač polohy parkování / neutrálu;
Benzín 1999-2001): Modul kontroly skupiny motopropulsoru, modul kontroly převodovky, relé automatického vypnutí, relé palivového čerpadla; Diesel 1997-1998: Modul kontroly skupiny motopropulsoru, spínač lampy rezervy, relé ohřívače paliva, ovladač MSA; Diesel 1999-2001: Modul kontroly motoru, relé ohřívače paliva |
| 12 | 10 | Kombinované relé, relé odmrazovače zadního okna |
| 13 | – | Nepoužívá se |
| 14 | 10 | Vyhřívané zrcátko |
| 15 | 25 | Modul dveří pro cestující (elektrické okno / zámek dveří) |
| 16 | 10 | Světlomet pravý (dálková světla) |
| 17 | 15 | Rádio |
| 18 | 10 | 1998-2001: Modul dveří pro řidiče, spínač elektrického zrcátka (’99 -’01), spínač vyhřívaného sedadla (’99 -’01), relé vyhřívaného sedadla (’99 -’01), relé mlhových světel zadních světlometů (’99 – ’01) |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 19 | 10 | Relé startování, spínač blokování spojky (M / T) |
| 20 | 10 nebo 15 | 1997: Zásuvka pro tažení přívěsu, relé odbočení doleva tažení přívěsu, relé odbočení doprava přívěsu (10 A);
1998-2001: Zásuvka pro tažení přívěsu, relé odbočení doleva tažení přívěsu, relé odbočení doprava přívěsu (15A) |
| 21 | 15 | Relé klaksonu |
| 22 | 20 | Spínač stěrače zadního skla / ostřikovače |
| 23 | 10 | Zadní světlo vpravo, přední poziční světlo vpravo, boční obrysové světlo vpravo |
| 24 | – | Nepoužívá se |
| 25 | 15 | Relé motoru ventilátoru, prvek regulace smíšených dveří, elektromagnet blokování převodovky brzdy, spínač startování na prázdno rozšířený, kontrola topení klimatizace nebo kontrola topení, relé ABS, ABS |
| 26 | 10 | Modul kontroly airbagu |
| 27 | 10 | Modul kontroly airbagu |
| Automatické spínače | ||
| 28 | 25 nebo 30 | 1997-1998: Modul dveří řidiče / spolujezdce (elektrické okno, zámek dveří) (30 A);
1999-2001: Modul dveří řidiče / spolujezdce (elektrické okno, zámek dveří) (25A) |
| 29 | 25 nebo 30 | 1997-1998: Elektrické sedadlo (30 A);
1999-2001: Elektrické sedadlo, relé vyhřívaného sedadla (25A) |
| 30 | 20 | Motor stěrače předního skla, spínač stěrače předního skla / ostřikovače |
| Relé | ||
| R1 | Nepoužívá se | |
| R2 | Zapalovač cigaret | |
| R3 | Klakson | |
| R4 | Ohřívač zadního skla |
Umístění pojistkové skříňky

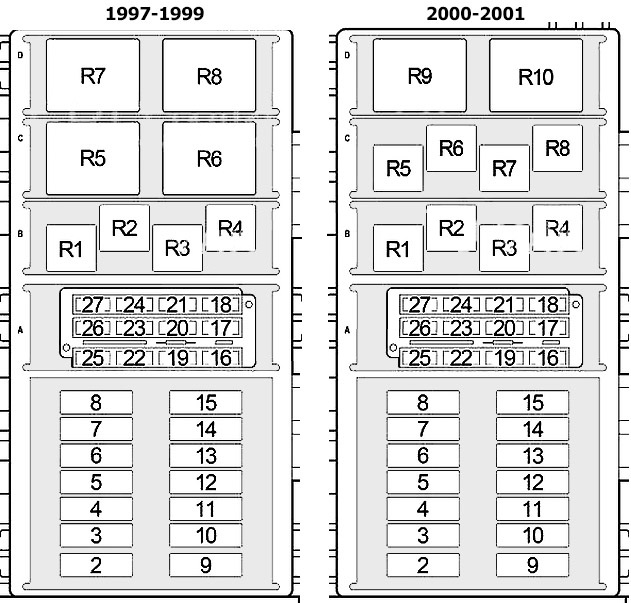

Schéma pojistkové skříňky (benzín)
Přiřazení pojistek a relé v motorovém prostoru (benzín)
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | 40 | Spínač zapalování (relé zapalovače cigaret, pojistka (prostor pro cestující): „8“, „9“, „10“, „11“, „17“, „18“, „27“, „28“, „30“)) |
| 3 | 40 | Spínač zapalování (pojistka (prostor pro cestující): „12“, „19“, „22“, „24“, „25“, „26“)) |
| 4 | 40 nebo 50 | 1997: Pojistka (prostor pro cestující): „1“, „2“, „15“, „20“, „21“, „29“ (40A);
1998-2001: Pojistka (prostor pro cestující): „1“, „2“, „15“, „20“, „21“, „29“ (50A) |
| 5 | 40 | Relé ventilátoru chladiče |
| 6 | 40 | Relé motoru ventilátoru |
| 7 | 30 | Spínač světlometu, modul zpoždění světlometu, modul denních světel |
| 8 | 30 | 2000-2001: Relé automatického vypnutí |
| 9 | 20 | Relé spojky kompresoru klimatizace, pojistka (motorový prostor): „27“ (2000-2001), „26“ (1997-1999) |
| 10 | 20 nebo 30 | 1997-1998: Relé startování, relé odmrazovače zadního okna, pojistka (prostor pro cestující): „13“ (30 A);
1999-2001: Relé startování (20A) |
| 11 | 30 | 1998-2001: Relé odmrazovače zadního okna, pojistka (prostor pro cestující): „13“ |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | – | Nepoužívá se |
| 15 | – | Nepoužívá se |
| 16 | 15 | Žárovka stropního osvětlení, žárovka osvětlení zavazadlového prostoru, měřicí přístroj, žárovka osvětlení kabiny, rádio, modul ovládání převodovky, žárovka pod kapotou, osvětlení / žárovka v koupelně, horní konzola, modul bezklíčového přístupu, žárovka v odkládací schránce, kompas, spínač napájení předního levého / okna (1997 LHD), spínač napájení předního pravého / spínač okna (1997 LHD) |
| 17 | 20 | 1997-1999: Spínač světlometu, zásuvka pro připojení dat, relé žárovky mlhových světel vzadu (1997), relé antény napájení (1998-1999);
2000-2001: Relé senzoru kyslíku pod, relé senzoru kyslíku vpředu |
| 18 | 15 | 2000-2001: Vstřikovače paliva, cívka, kondenzátor cívky |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 19 | 20 nebo 25 | 1997-1999: Relé automatického vypnutí (25 A) 2000-2001: Spínač světlometu, zásuvka připojení dat, relé antény napájení (20 A) |
| 20 | 15 | Kombinovaný blikač |
| 21 | 15 nebo 20 | 1997-1999: Vstřikovače paliva, cívka zapalování, modul řízení skupiny motopohonu (20 A)
2000-2001: Modul řízení skupiny motopohonu (15 A) |
| 22 | 15 | Relé čerpadla paliva, modul řízení skupiny motopohonu |
| 23 | 15 | Spínač brzdových světel |
| 24 | 15 | 1997-1999: Senzor kyslíku po proudu, senzor kyslíku před proudem |
| 25 | 15 | Relé mlhových světel č. 2 (1998-2001), relé mlhových světel (1997-1999) |
| 26 | 20 | Zesilovač výkonu |
| 27 | 10 | Modul imobilizéru klíče Sentry |
| Relé | ||
| R1 | Relé kompresoru klimatizace | |
| R2 | Mlhový světlomet (1997-1999) | |
| R3 | Mlhový světlomet (2000-2001) | |
| R4 | ABS | |
| R5 | Ventilátor chladiče | |
| R6 | 1997-1999: Výkon Diesel; 2000-2001: Automatické vypnutí | |
| R7 | Startování | |
| R8 | Ohřívač paliva |
