Jeep Cherokee KJ (2002-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Jeep Cherokee KJ (2002–2007), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Pojistky a relé Jeep Cherokee (KJ; 2002-2007)
Rok výroby: 2002, 2003, 2004, 2005, 2006 a 2007.
Pojistky zapalovače cigaret (zásuvka napájení) v Jeep Liberty jsou pojistky č. 3 (zapalovač cigaret) a č. 16 (zásuvka napájení vzadu) v pojistkové skříňce přístrojové desky.
Kabina
Pojistková skříňka se nachází na levé straně přístrojové desky za krytem.
Na krytu panelu pojistek je připevněn štítek pro identifikaci každé pojistky pro usnadnění výměny.
Motor
Centrum distribuce elektrické energie se nachází v motorovém prostoru blízko baterie.
V tomto napájecím centru jsou pojistky „na kartu“, které nahrazují integrované pojistky. Napájecí centrum obsahuje také pojistky „Mini“ a relé plug-in full a micro ISO. Štítek uvnitř krytu s klipem identifikuje každou položku pro usnadnění výměny, pokud je to nutné. Pojistky a relé „na kartu“ lze zakoupit u autorizovaného prodejce.
Kabina

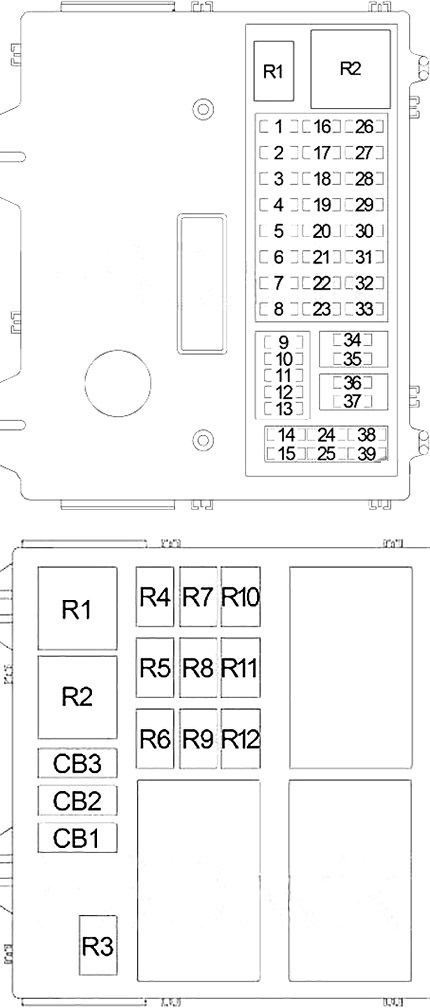

Přiřazení pojistek v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 A modrá | Relé klaksonu;
Relé otevírací střechy; Relé elektrického okna. |
| 2 | 10 A červená | Zadní mlhová světla (pouze pro export) |
| 3 | Žlutá 20 Amp | Zapalovač cigaret |
| 4 | 10 A červená | Světlomety na pravé straně |
| 5 | 10 A červená | Světlomety na levé straně |
| 6 | Žlutá 20 Amp | Modul řízení karoserie/Napájení zámků dveří |
| 7 | 10 A červená | Světlo na levé straně / zadní světlo na levé straně / světlo registrační značky |
| 8 | Rezerva | |
| 9 | 10 A červená | Světlo na pravé straně;
Zadní světlo na pravé straně; Světlo registrační značky; Cluster. |
| 10 | Rezerva | |
| 11 | 15 A modrá | Baterka |
| 12 | 15 A modrá | Brzdová světla |
| 13 | 10 A červená | Modul řízení karoserie;
CMTC; Přístrojový panel Airbag aktivován, kontrolka deaktivace; Spínač automatického zrcátka denního světla/luminiscenční lišta (pouze Renegade) |
| 14 | 10 A červená | Čerpadlo paliva PDC;
Spojka klimatizace; Relé startovacího motoru; Kontrolér motoru; Kontrolér převodovky (pouze Diesel). |
| 15 | Rezerva | |
| 16 | Žlutá 20 Amp | Napájecí zásuvka (zadní) |
| 17 | 15 A modrá | Zadní stěrač |
| 18 | Žlutá 20 Amp | Rádiový filtr a relé |
| 19 | Žlutá 20 Amp | Přední mlhová světla;
Brzdová světla a světlo pro přívěs. |
| 20 | Rezerva | |
| 21 | 10 A červená | Rádio |
| 22 | Žlutá 20 Amp | Modul relé/napájení antény otevírací střechy |
| 23 | Rezerva | |
| 24 | 10 A červená | Motor ventilátoru PDC |
| 25 | 10 A červená | Spínače vyhřívaného sedadla;
Modul řízení HVAC; Nabíječka baterie přívěsu. |
| 26 | 10 A červená | Světlomety dálkových světel na pravé straně |
| 27 | 10 A červená | Světlomety dálkových světel na levé straně |
| 28 | Rezerva |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 29 | 10 A červená | Zrcátka s vyhříváním;
Indikátor odmrazování zadního okna |
| 30 | 15 A modrá | Modul vyhřívaného sedadla |
| 31 | Rezerva | |
| 32 | 10 A červená | Spínač stěrače – přední a zadní stěrače |
| 33 | 10 A červená | Modul SKIM;
Připojovací konektor dat. |
| 34 | 15 A modrá | Modul řízení karoserie;
Sada indikátorů; Vnitřní osvětlení; Modul hands-free; Rádio; Modul CMTC; ITM a siréna. |
| 35 | Rezerva | |
| 36 | 10 A červená | Modul řízení airbagu;
Modul klasifikace obsazenosti (přední pravé sedadlo) |
| 37 | 10 A červená | Modul řízení airbagu |
| 38 | 10 A červená | Skupina kontroléru páky převodovky ABS |
| 39 | 10 A červená | Havarijní světla (směrovky);
Spínač světel couvání (pouze manuální převodovka); Spínač rozsahu převodovky (pouze automatická převodovka). |
| CB1 | Automatický spínač 25 A. | Elektrické sedadlo |
| CB2 | – | – |
| CB3 | Automatický spínač 20 A. | Relé předního stěrače (zap. / vyp.);
Relé stěrače čelního skla (vysoké / nízké); Motor předního stěrače. |
| Relé | ||
| R1 (přední) | Dálková světla | |
| R2 (přední) | Denní světla | |
| R1 (zadní) | Elektrické okno | |
| R2 (zadní) | Odmrazovač zadního okna | |
| R3 | Světlomety s nízkým světlem | |
| R4 | Elektricky otevíratelná střecha | |
| R5 | Přední mlhový světlomet | |
| R6 | Zámek dveří | |
| R7 | – | |
| R8 | Klakson | |
| R9 | Odemknutí dveří pro cestující | |
| R10 | Zadní mlhový světlomet | |
| R11 | Parkovací světlo | |
| R12 | Odemknutí dveří řidiče |

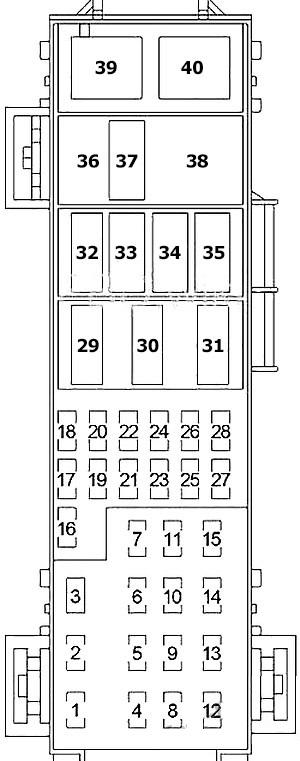

Centrum distribuce energie (benzín)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 40 A zelená | Motor ventilátoru |
| F2 | 40 A zelená | Ventilátor chladiče |
| F3 | 50 A červená | JB Power |
| F4 | 40 A zelená | Čerpadlo ABS |
| F5 | Žlutá 20 Amp | NGC Trans |
| F6 | 30 A růžová | ASD |
| F7 | 50 A červená | JB Power |
| F8 | 40 A zelená | Zapalování / Start |
| F9 | 50 A červená | JB Power |
| F10 | 30 A růžová | Přívěs |
| F11 | Nepoužívá se | |
| F12 | 30 A růžová | Lehký pás |
| F13 | 40 A zelená | Okna |
| F14 | 40 A zelená | Zapalování |
| F15 | 50 A červená | JB Power |
| F 16 | Nepoužívá se | |
| F17 | Nepoužívá se | |
| F18 | Nepoužívá se | |
| F19 | 30 A růžová | Odmrazovač zadního okna (HBL) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F20 | Nepoužívá se | |
| F21 | Žlutá 20 Amp | Spojka klimatizace |
| F22 | Nepoužívá se | |
| F23 | Nepoužívá se | |
| F24 | Žlutá 20 Amp | Čerpadlo paliva |
| F25 | Žlutá 20 Amp | Ventily ABS |
| F26 | Přírodní 25 Amp | Vstřikovače |
| F27 | Nepoužívá se | |
| F28 | 15 A modrá | Motor na startování |
| R29 | Relé Half ISO | Čerpadlo paliva |
| R30 | Relé Half ISO | Motor na startování |
| R31 | Relé Half ISO | Zapalování / vypnutí stěrače |
| R32 | Relé Half ISO | Stěrač |
| R33 | Relé ISO kompletní | H. Ventilátor |
| R34 | Relé ISO kompletní | Elementy ventilátoru chladiče |
| R35 | Relé Half ISO | Spojka klimatizace |
| R36 | Nepoužívá se | |
| R37 | Relé Half ISO | NGC Trans |
| R38 | Nepoužívá se | |
| R39 | Relé ISO kompletní | ASD |
| R40 | Relé ISO kompletní | Nízká rychlost ventilátoru |
Centrum distribuce energie (Diesel)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 40 A zelená | Motor ventilátoru |
| F2 | 40 A zelená | Ventilátor chladiče |
| F3 | 50 A červená | JB Power |
| F4 | 40 A zelená | Čerpadlo ABS |
| F5 | Otevřeno | |
| F6 | 30 A růžová | ASD |
| F7 | 50 A červená | JB Power |
| F8 | 40 A zelená | Zapalování / Startování |
| F9 | 50 A červená | JB Power |
| F10 | 30 A růžová | Přívěs |
| F11 | Žlutá 20 Amp | Topení paliva |
| F12 | 30 A růžová | Lehký pás |
| F13 | 40 A zelená | Okna |
| F14 | 40 A zelená | Zapalování |
| F15 | 50 A červená | JB Power |
| F 16 | 15 A modrá | Napájení ASD |
| F17 | Nepoužívané | |
| F18 | Nepoužívané | |
| F19 | 30 A růžová | Ohřívač zadního skla (HBL) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F20 | Nepoužívá se | |
| F21 | Žlutá 20 Amp | Spojka klimatizace |
| F22 | Nepoužívá se | |
| F23 | Nepoužívá se | |
| F24 | Nepoužívá se | |
| F25 | Žlutá 20 Amp | Ventily ABS |
| F26 | Přírodní 25 A. | Vstřikovače |
| F27 | Nepoužívá se | |
| F28 | 15 A modrá | Motor na startování |
| R29 | Relé Half ISO | Topení paliva |
| R30 | Relé Half ISO | Motor na startování |
| R31 | Relé Half ISO | Zapalování / vypínání stěrače |
| R32 | Relé Half ISO | Stěrač |
| R33 | Relé ISO kompletní | H. Ventilátor |
| R34 | Relé ISO kompletní | Prvky ventilátoru chladiče |
| R35 | Relé Half ISO | Spojka klimatizace |
| R36 | Relé Half ISO | Lepivá teplota |
| R37 | Nepoužívá se | |
| R38 | Nepoužívá se | |
| R39 | Relé ISO kompletní | ASD |
| R40 | Relé ISO kompletní | Nízká rychlost ventilátoru |
O Jeep Cherokee KJ (2002-2007)
Jeep Cherokee KJ, známý také jako Liberty v Severní Americe, byl vyráběn v letech 2002 až 2007. Tento model byl oblíbený pro svůj robustní design a schopnost zvládat terénní podmínky. Jeep Cherokee KJ byl nabízen s různými motorizacemi, včetně benzínových a naftových motorů. Benzínové verze zahrnovaly 2,4litrový čtyřválec a 3,7litrový V6 motor, zatímco naftové verze nabízely 2,5litrový a 2,8litrový motor. Tento model byl známý svou spolehlivostí a všestranností, což ho činilo populárním mezi nadšenci SUV vozidel.
Schéma pojistkové skříňky Jeep Cherokee KJ
Tato stránka zobrazuje schéma pojistkové skříňky pro Jeep Cherokee KJ, která je klíčová pro identifikaci a údržbu elektrických systémů vozidla. Pojistková skříňka se nachází na dvou hlavních místech: pod kapotou v motorovém prostoru a v interiéru vozidla, obvykle na straně řidiče. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytným prvkem pro bezpečnou provoz vozidla a správné fungování jeho elektrických součástí.
