Jeep Cherokee KL (2014-2019) – pojistková skříňka

Jeep Cherokee KL (2014-2019) – schéma pojistkové skříně

Rok výroby: 2014, 2015, 2016, 2017, 2018 a 2019.

Pojistky zapalovače cigaret (zásuvka napájení) v Jeep Cherokee jsou pojistky F60 (zásuvka napájení – středová konzola), F75 (zapalovač cigaret) a F92 (2014) nebo F91 (od 2015) (zásuvka napájení vzadu) v pojistkové skříni v motorovém prostoru.

Zde najdeš schémata skříně pro různé roky. Posuň se dolů, abys našel ten správný!

Poloha pojistkové skříně

Vnitřní panel pojistek se nachází v kabině, na levém bočním panelu palubní desky, za zásuvkou.

Schéma pojistkové skříně

Přiřazení vnitřních pojistek

Č.	Ampéry [A]/Barva	Popis
F13	15 A modrá	Světlomet s potkávacím světlem levý
F32	10 A červená	Vnitřní osvětlení
F36	10 A červená	Modul/siréna proti krádeži – pokud je přítomna
F38	20 Amp žlutá	Centrální zamykání
F43	20 Amp žlutá	Čerpadlo předního ostřikovače
F48	25 Amp průhledná	Světlomet mlhových světel zadní levý a pravý – pokud je přítomen
F49	7,5 A hnědá	Bederní opěrka
F50	7,5 A hnědá	Bezdrátová nabíječka – pokud je přítomna
F51	10 A červená	Spínač okna řidiče / elektrická zrcátka – v závislosti na výbavě
F53	7,5 A hnědá	Port UCI (USB a AUX)
F89	10 A červená	Zámky dveří – odemykání řidičem
F91	7,5 A hnědá	Světlomet mlhových světel přední levý (nízká a vysoká linie)
F92	7,5 A hnědá	Světlomet mlhových světel přední pravý (vysoká linie)
F93	10 A červená	Světlomety s potkávacím světlem pravý

Poloha pojistkové skříně

Pojistková skříň se nachází v motorovém prostoru blízko baterie. Obsahuje pojistky na kartu, mini-pojistky a relé.
Identifikační etiketa každého prvku je vytištěna uvnitř.

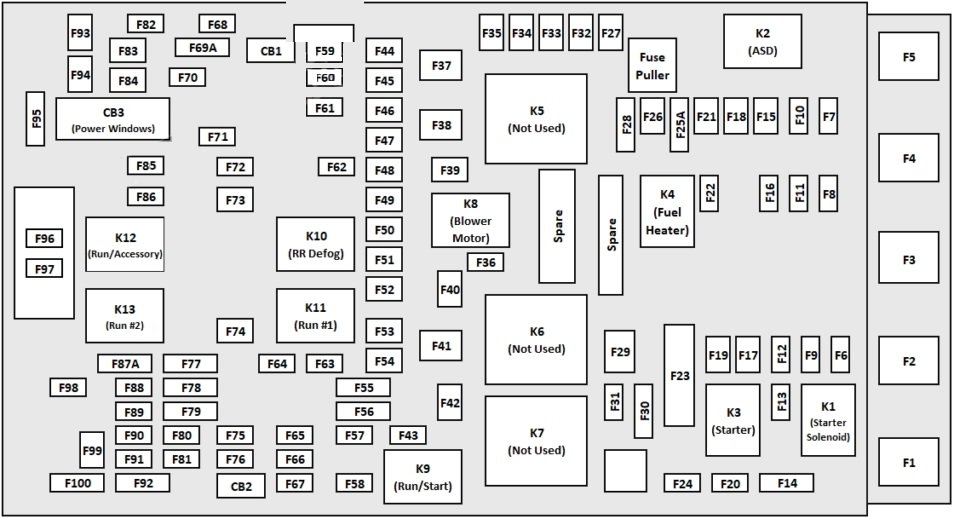

Schéma pojistkové skříně

Přiřazení pojistek pod kapotou

Č.	Pojistka	Pojistka s kartridží	Popis
Č.	Pojistka	Pojistka s kartridží	Popis
F06	–	–	Nepoužívá se
F07	15 A modrá	–	Modul řízení pohonné jednotky – PCM
F08	25 Amp průhledná	–	Modul řízení motoru (ECM)
F09	–	–	Nepoužívá se
F10	20 Amp žlutá	–	Jednotka přenosu výkonu (PTU)
F11	–	–	Nepoužívá se
F12	20 Amp žlutá	–	Čerpadlo podtlaku brzdy – pokud je přítomno
F13	10 A červená	–	Modul řízení motoru (ECM)
F14	10 A červená		Modul řízení systému trakce (DTCM); Jednotka přenosu výkonu (PTU) – pokud je přítomna; Modul brzdového systému (BSM).
F15	–	–	Nepoužívá se
F 16	20 Amp žlutá	–	Systém trakce
F17	–	–	Nepoužívá se
F18	–	–	Nepoužívá se
F19	–	40 A zelená	Elektromagnetický ventil pro startér
F20	10 A červená	–	Spojka kompresoru klimatizace
F21	–	–	Nepoužívá se
F22	5 Amp hnědá	–	Ventilátor chladiče
F23	70 Amp hnědá	–	Modul řízení karoserie (BCM) – napájení 1
F24	–	–	Nepoužívá se
F25	–	–	Nepoužívá se
F26	–	30 A růžová	Ohřívač paliva – pouze na naftu
F27	–	–	Nepoužívá se
F28	15 A modrá	–	Modul řízení převodovky (TCM)
F29	–	–	Nepoužívá se
F30	10 A červená	–	Modul řízení motoru (ECM)
F31	–	–	Nepoužívá se
F32	–	–	Nepoužívá se
F33	–	30 A růžová	Modul dveří řidiče (DDM) – pokud je přítomen
F34	–	30 A růžová	Modul řízení karoserie (BCM) – napájení 3
F35	–	–	Nepoužívá se
F36	–	–	Nepoužívá se
F37	–	50 A červená	Modul stabilizace napětí (VSM) – pokud je vybaven možností; Stop/start motoru.
F38	–	50 A červená	Ventilátor chladiče
F38	–	60 Amp žlutá	Zapalovací svíčky – pokud jsou přítomny (nafta)
F39	–	40 A zelená	Motor ventilátoru HVAC
F40	–	20 A modrá	Světlo polohy přívěsu – pokud je přítomno
F41	–	60 Amp žlutá	Modul řízení karoserie (BCM) – napájení 2
F42	–	30 A růžová	Elektrická parkovací brzda (EPB) – levá
F43	20 Amp žlutá		Světlo stop levého přívěsu – pokud je přítomno
F44	–	30 A růžová	Konektor tažného zařízení / 7-pin – pokud je přítomen
F45	–	30 A růžová	Modul dveří spolujezdce (PDM) – pokud je přítomen
F46	–	25 Amp průhledná	Otevíratelná střecha – v závislosti na vybavení
F47	–	30 A růžová	Modul řízení systému trakce (DTCM)
F48	–	–	Nepoužívá se
F49	–	30 A růžová	Invertor (115 V A/C) – pokud je přítomen
F50	–	30 A růžová	Elektrické dveře – pokud jsou přítomny
F51	–	–	Nepoužívá se
F52	–	–	Nepoužívá se
F53	–	30 A růžová	BSM-ECU a ventily
F54	–	30 A růžová	Jednotka řízení ohřívače paliva – pokud je vybavena naftovým motorem

Č.	Pojistka	Pojistka s náplní	Popis
F55	10 A červená		Senzory mrtvého úhlu; Kompas; Zadní kamera – pokud je přítomna; Spínače vyhřívání zadního sedadla; Žárovka zavazadlového prostoru YV; Nabíječka baterií.
F56	15 A modrá	–	Modul zapalování (1GNM); KIN; RF koncentrátor; Elektrický zámek sloupku řízení (ESL)
F57	20 Amp žlutá	–	Motor palivového čerpadla
F58	10 A červená	–	Modul klasifikace cestujících
F59	–	–	Nepoužívá se
F60	20 Amp žlutá	–	Napájecí zdroj – středová konzola
F61	–	–	Nepoužívá se
F62	10 A červená	–	Vyhřívaná zrcátka – pokud jsou přítomna
F63	25 Amp průhledná	–	Vyhřívaná přední sedadla – pokud jsou přítomna
F64	25 Amp průhledná		Vyhřívaný volant; Vyhřívaná zadní sedadla – pokud jsou přítomna.
F65	15 A modrá	–	HVAC (ECC); Sada ukazatelů přístrojové desky.
F66	10 A červená		Senzor teploty vozidla; Senzor vlhkosti; Modul systému asistence řidiče (DASM); Asistent parkování (PAM).
F67	–	–	Nepoužívá se
F68	–	–	Nepoužívá se
F69	10 A červená	–	Spínač modulu přenosu výkonu (TSBM); Aktivní otevírání mřížky (AGS) – pokud je přítomno.
F70	–	–	Nepoužívá se
F71	20 Amp žlutá	–	Ohřívač čelního skla – v závislosti na výbavě
F72	5 Amp hnědá	–	Inteligentní senzor baterie (IBS), pokud je vybaven možností Stop / Start motoru
F72	20 Amp žlutá	–	Přívěs – RT Stop / Směrovky – pokud jsou přítomny
F73	–	30 A růžová	Odmrazování zadního skla
F74	–	20 A modrá	Benzínový motor modulu řízení motoru (ECM) – pokud je přítomen
F75	20 Amp žlutá	–	Zapalovač cigaret
F76	20 Amp žlutá	–	Modul zadního diferenciálu (RDM) – pokud je přítomen
F77	10 A červená	–	Spínač uvolnění víčka nádrže na palivo
F78	10 A červená	–	Diagnostický port; Modul řízení sloupku řízení (SCCM); TV – pokud je přítomna.
F79	10 A červená		Integrovaný centrální modul (ICS); HVAC; Modul pomocného spínače (ASBM); Cluster přístrojové desky.
F80	20 Amp žlutá	–	Rádio/CD – pokud je přítomno
F81	–	–	Nepoužívá se
F82	–	–	Nepoužívá se
F83	–	30 A růžová	Čerpadlo ostřikovače světlometu – v závislosti na výbavě
F84	–	40 A zelená	Modul brzdového systému (BSM) – motor pumpy, pokud je vybaven dieselovým motorem
F84	–	20 A modrá	Havarijní světla přívěsu (benzínový motor) – pokud jsou přítomna
F85	–	–	Nepoužívá se
F86	–	–	Nepoužívá se
F87	–	–	Nepoužívá se
F88	15 A modrá		Modul zmírnění kolizí (CMM); Elektrochromatické zrcátko; Modul inteligentní kamery – pokud je přítomen
F89	10 A červená	–	Nastavení světlometů – v závislosti na výbavě
F90	–	–	Nepoužívá se
F91	–	–	Nepoužívá se
F92	20 Amp žlutá	–	Napájecí zdroj vzadu
F93	–	40 A zelená	Modul brzdového systému (BSM) – motor pumpy – pokud je vybaven benzínovým motorem
F94	–	30 A růžová	Elektrická parkovací brzda (EPB) – pravá
F95	10 A červená		Elektrochromatické zrcátko; Senzor deště; Otevíratelná střecha – pokud je přítomna.
F96	10 A červená	–	Kontrolér bezpečnosti cestujících (ORC)
F97	10 A červená	–	Kontrolér bezpečnosti cestujících (ORC)
F98	25 Amp průhledná	–	Audio zesilovač – pokud je přítomen
F99	–	30 A růžová	Modul tažení přívěsu – pokud je vybaven benzínovým motorem
F100	–	–	Nepoužívá se
CB1	–	–	Elektrické sedadlo (řidič)
CB2	–	–	Elektrické sedadlo (cestující)
CB3	–	–	Napájení oken

Schéma pojistkové skříně (2015)

Přiřazení pojistek pod kapotou (2015)

Č.	Pojistka	Pojistka s náplní	Popis
Č.	Pojistka	Pojistka s náplní	Popis
F06	–	–	Nepoužívá se
F07	15 A modrá	–	Modul řízení pohonné jednotky – PCM
F08	25 Amp průhledná	–	Modul řízení motoru (ECM)
F09	–	–	Nepoužívá se
F10	20 Amp žlutá		Jednotka přenosu výkonu (PTU) – pokud je přítomna
F11	–	–	Nepoužívá se
F12	20 Amp žlutá		Čerpadlo podtlaku brzdy – pokud je přítomno
F13	10 A červená	–	Modul řízení motoru (ECM)
F14	10 A červená		Modul řízení systému trakce (DTCM); Jednotka přenosu výkonu (PTU); Modul brzdového systému (BSM) – v závislosti na vybavení.
F15	–	–	Nepoužívá se
F 16	20 Amp žlutá	–	Systém trakce
F17	–	–	Nepoužívá se
F18	–	–	Nepoužívá se
F19	–	40 A zelená	Elektromagnetický ventil motorku startéru
F20	10 A červená	–	Spojka kompresoru klimatizace
F21	–	–	Nepoužívá se
F22	5 Amp hnědá	–	Ventilátor chladiče
F23	70 Amp hnědá	–	Modul řízení karoserie (BCM) – napájení 2
F23	50 A červená		Modul stability napětí (VSM) Napájení č. 2 – pokud je vybaven možností Stop / Start motoru
F24	20 Amp žlutá	–	Zadní stěrač – pokud je přítomen
F25B	20 Amp žlutá	–	Přední stěrač – pokud je přítomen
F26	–	30 A růžová	Ohřívač paliva – jen na naftu
F27	–	–	Nepoužívá se
F28	15 A modrá	–	Modul řízení převodovky (TCM)
F29	–	–	Nepoužívá se
F30	10 A červená		Modul řízení motoru (ECM) / (EPS) / Napájení relé čerpadla paliva / (PCM)
F31	–	–	Nepoužívá se
F32	–	–	Nepoužívá se
F33	–	–	Nepoužívá se
F34	–	–	Nepoužívá se
F35	–	–	Nepoužívá se
F36	–	–	Nepoužívá se
F37	–	–	Nepoužívá se
F38	–	60 Amp žlutá	Zapalovací svíčky (nafta) – pokud jsou přítomny
F39	–	40 A zelená	Motor ventilátoru HVAC
F40	–	20 A modrá	Osvětlení pozice přívěsu – pokud je přítomno
F40	–	30 A růžová	Čerpadlo ostřikovače světlometu – v závislosti na vybavení
F41	–	60 Amp žlutá	Modul řízení karoserie (BCM) – napájení 1
F41	50 A červená	–	Modul stability napětí – napájení 1 – pokud je vybaven možností Stop / Start motoru
F42	–	30 A růžová	Modul elektrické parkovací brzdy přívěsu
F43	20 Amp žlutá	–	Motor čerpadla paliva
F44	–	30 A růžová	Konektor tažného zařízení / 7-pin – pokud je přítomen
F45	–	30 A růžová	Modul dveří spolujezdce (PDM) – pokud je přítomen
F46	–	25 Amp průhledná	Otevírací střecha – v závislosti od vybavení
F47	–	30 A růžová	Modul řízení systému trakce (DTCM)
F48	–	30 A růžová	Modul dveří řidiče
F49	–	30 A růžová	Invertor (115 V / 220 V A / C)
F50	–	30 A růžová	Modul zadních dveří
F51	–	–	Nepoužívá se
F52	–	30 A růžová	Přední stěrače – pokud jsou přítomny

Schéma pojistkové skříně

O Jeep Cherokee KL (2014-2019)

Jeep Cherokee KL, vyráběný v letech 2014 až 2019, je středně velké SUV, které kombinuje robustní design s moderními technologiemi. Tento model je známý svou schopností zvládat různé terénní podmínky, což ho činí ideálním pro dobrodružné výlety i každodenní jízdy. Cherokee KL nabízí různé možnosti motorů, včetně 2,4litrového čtyřválce a 3,2litrového šestiválce, které poskytují dostatečný výkon a efektivitu. Interiér vozidla je navržen s důrazem na komfort a funkčnost, přičemž nabízí množství moderních prvků jako je dotyková obrazovka, navigační systém a pokročilé bezpečnostní funkce.

Schéma pojistkové skříně Jeep Cherokee KL

Tato stránka zobrazuje schéma pojistkové skříně pro model Jeep Cherokee KL, která je nezbytná pro správnou údržbu elektrického systému vozidla. V tomto modelu se pojistková skříň nachází typicky pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro zajištění správného fungování různých elektrických komponentů ve vašem vozidle.

Č.	Pojistka	Pojistka s kartuší	Popis
F53	–	30 A růžová	Modul brzdového systému (BSM) – ECU a ventily
F54	–	30 A růžová	Napájení modulu řízení karoserie (BCM) 3
F55	10 A červená	–	Senzory mrtvého úhlu / zadní kamera / spínač vyhřívání zadního sedadla
F56	15 A modrá		Modul zapalování (IGNM) / KIN / RF koncentrátor / elektrická zámka sloupku řízení (ESCL), dvojitý USB port – konzola RR
F57	20 Amp žlutá	–	Levé brzdové světla / směrovky pro přívěs – pokud jsou přítomny
F58	10 A červená	–	Modul klasifikace pasažérů / VSM / TT Mod / ESCL
F59	–	30 A růžová	Modul řízení systému trakce (DTCM) – pokud je přítomen
F60	20 Amp žlutá	–	Napájecí port – střední konzola
F61	20 Amp žlutá	–	Pravé brzdové světla / směrovky pro přívěs – pokud jsou přítomny
F62	20 Amp žlutá	–	Ohřívač čelního skla – v závislosti od vybavení
F63	20 Amp žlutá	–	Přední sedadla vyhřívaná / větraná – pokud jsou přítomna
F64	20 Amp žlutá	–	Zadní sedadla vyhřívaná – pokud jsou přítomna
F65	10 A červená		Senzor teploty vozidla / senzor vlhkosti / modul systému asistence řidiče (DASM) / asistent parkování (PAM)
F66	15 A modrá		HVAC (ECC) / súprava ukazatelů přístrojové desky (IPC) / modul rozhraní
F67	10 A červená		Senzor teploty vozidla / senzor vlhkosti / modul systému asistence řidiče (DASM) / asistent parkování (PAM) – pokud není vybaven možností Stop / Start
F68	–	–	Nepoužívá se
F69	10 A červená	–	Spínač modulu přenosu výkonu (TSBM) / aktivní otevírání mřížky (AGS) – pokud je vybaven benzínovým motorem
F69A	10 A červená	–	Spínač modulu přenosu výkonu (TSBM) – pokud je vybaven naftovým motorem
F70	5 Amp hnědá	–	Inteligentní senzor baterie – pokud je vybaven možností Stop / Start motoru
F71	20 Amp žlutá	–	Pravý HID světlomet – pokud je vybaven možností Stop / Start motoru
F72	10 A červená	–	Vyhřívaná zrcátka – pokud jsou přítomna
F73	–	20 A modrá	Světla pro přívěs – pokud jsou přítomna
F74	–	30 A růžová	Zadní ohřívač
F75	20 Amp žlutá	–	Zapalovač cigaret – pokud je přítomen
F76	20 Amp žlutá	–	Modul zadního diferenciálu (RDM) – pokud je přítomen
F77	10 A červená	–	Spínač pedálu uvolnění / brzda uzávěru nádrže na palivo
F78	10 A červená	–	Diagnostický port / digitální televize (pouze Japonsko)
F79	10 A červená		Integrovaný centrální systém (ICS) / HVAC / Modul pomocného spínače (ASBM) / Přístrojová deska (IPC)
F80	20 Amp žlutá	–	Rádio / CD – pokud je přítomno
F81	–	–	Nepoužívá se
F82	–	–	Nepoužívá se
F83	–	20 A modrá	Modul řízení motoru (benzín)
F84	–	30 A růžová	Elektrická parkovací brzda (EPB) – levá
F85	–	–	Nepoužívá se
F86	–	–	Nepoužívá se
F87	–	–	Nepoužívá se
F88	15 A modrá		Modul zmírnění kolizí (CMM) / elektrochromatické zrcátko / modul inteligentní kamery – pokud je přítomen
F89	10 A červená	–	Nastavení světlometů – v závislosti od vybavení
F90	–	–	Nepoužívá se
F91	–	–	Nepoužívá se
F92	20 Amp žlutá	–	Zadní napájecí port
F93	–	40 A zelená	Modul brzdového systému (BSM) – motor čerpadla
F94	–	30 A růžová	Elektrická parkovací brzda (EPB) – pravá
F95	10 A červená		Elektrochromatické zrcátko / senzor deště / otevírací střecha – v závislosti od vybavení / spínač okna pasažéra / konzola elektrické zásuvky
F96	10 A červená	–	Kontrolér bezpečnosti pasažérů (ORC) / (airbag)
F97	10 A červená	–	Kontrolér bezpečnosti pasažérů (ORC) / (airbag)
F98	25 Amp průhledná	–	Audio zesilovač – pokud je přítomen
F99	–	–	Nepoužívá se
F100	–	–	Nepoužívá se
CB1			Elektrické sedadlo (řidič)
