Jeep Commander XK (2006-2010) – pojistková skříňka
Schéma pojistkových skříní a relé – Jeep Commander XK
Týká se vozidel vyrobených v letech:
2006, 2007, 2008, 2009, 2010.
Schéma pojistkové skříňky v kabině
Interní karta pojistek se nachází v dolní části palubní desky, nalevo od sloupku řízení.

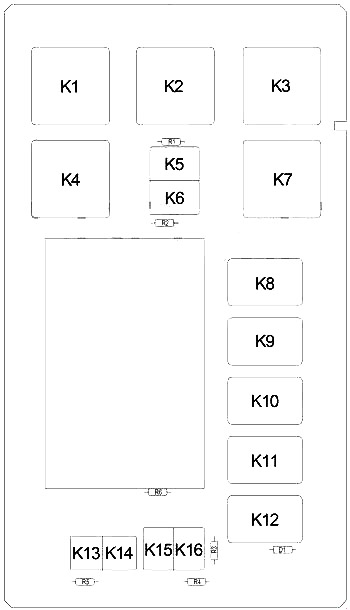

Zadní strana
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Audio zesilovač |
| 2 | 15 | Modul otevírací střechy |
| 3 | 10 | Vyhřívané zrcátko |
| 4 | 20 | U zadní strany |
| 5 | 10 | Zadní klimatizace |
| 6 | 10 | 2006-2007: Modul klasifikace osob |
| 7 | 20 | Relé zámku dveří, relé odemykání dveří řidiče, relé odemykání dveří spolujezdce |
| 8 | 15 | 2006-2007: Zámek sloupku řízení |
| 9 | 20 | U napájení (konzola) |
| 10 | 10 | Relé deflektoru zadního skla, relé motoru ventilátoru, skupina horních spínačů, skupina dolních spínačů, ovládání topení klimatizace, modul ovládání koncového pohonu, modul parkovací pomoci, horní elektronický modul, vnitřní zpětné zrcátko |
| 11 | – | – |
| 12 | 10 | Osvětlení, lampa v odkládací schránce, lampa na nakládku, lampa v koupelně, lampa na klice dveří, spínač zrcátka, modul paměťového zrcátka |
| 13 | 10 | 2008-2010: Automatické stěrače čelního skla (dešťový senzor) |
| 14 | 20 | U napájení (palubní deska) |
| 15 | 10 | Systém monitorování tlaku pneumatik, pojistka (motorový prostor č. 2): „30“ |
| 16 | 10 | Přístrojový panel, modul ovládání řízení, konektor datové sběrnice |
| 17 | 15 | Relé skla typu flip-up |
| 18 | – | – |
| 19 | 10 | 2006-2007: Modul klasifikace osob |
| 20 | 10 | Modul dálkového ovládání klíče Sentry (2005-2008), přístrojový panel, modul ovládání sloupku řízení (2008-2010), tažení přívěsu BUX (2008-2010) |
| 21 | 15 | 2006-2007: Automatické stěrače čelního skla (dešťový senzor) |
| 22 | 15 | Relé zadního stěrače |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 23 | – | – |
| 24 | 10 | Relé převodovky, relé spojky kompresoru klimatizace, relé palivového čerpadla, spínač brzdového světla (5,7 l), modul řízení pohonného systému, přední řídicí modul |
| 25 | 10 | Relé blokování brzdového světla, ABS, spínač výběru pojistkové skříňky, relé vlhkosti přívěsu |
| CB1 | 20 | Relé stěrače (zap./vyp.) (relé stěrače (vysoké/nízké)) |
| CB2 | 20 | U napájení, modul vyhřívaného sedadla |
| CB3 | 20 | Okno napájení, zámek dveří, spínač zrcátka |
| R1 | – | |
| R2 | U napájení | |
| R3 | – | |
| R4 | Deflektor zadního skla | |
| R5 | Chod/Příslušenství | |
| R6 | Provést | |
| R7 | Odtažení startu/příslušenství | |
| R8 | Blokování brzdového světla | |
| R9 | – | |
| R10 | – | |
| R11 | Sklo Flip-Up | |
| R12 | Přenos | |
| R13 | Zámek dveří | |
| R14 | Odemknutí dveří řidiče | |
| R15 | Odemknutí dveří spolujezdce | |
| R16 | Zadní stěrač | |

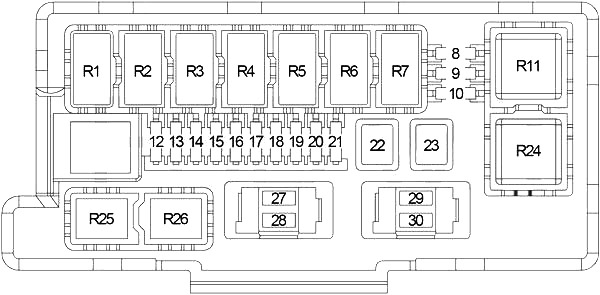

Pojistková skříňka del compartimento motore n. 1
Modul napájení integrovaný
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 8 | 10 | Světlomet vlevo, zadní světlo vlevo, registrační lampa, |
| 9 | 10 | Konektor pro přívěs |
| 10 | 10 | Světlomet vpravo, zadní světlo vpravo, přístrojový panel, skupina horních spínačů |
| 12 | 20 | Modul přední kontroly |
| 13 | 20 | Modul přední kontroly |
| 14 | 20 | Relé nastavitelných pedálů |
| 15 | 20 | Relé předních světlometů |
| 16 | 20 | Relé klaksonu |
| 17 | 20 | Zadní stěrač |
| 18 | 20 | Modul přední kontroly |
| 19 | 20 | Relé tažení přívěsu (odbočka vlevo) |
| 20 | 20 | Modul přední kontroly |
| 21 | 20 | Relé tažení přívěsu (odbočka vpravo) |
| 22 | 30 | Modul kontroly pohonu |
| 23 | 50 | Relé ventilátoru chladiče (vysoká rychlost), relé ventilátoru chladiče (nízká rychlost) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 27 | 15 | Modul řízení předního, modul dálkového ovládání bezpečnostního klíče, elektronická konzola ventilace, satelitní přijímač |
| 28 | 20 | Rádio |
| 29 | 10 | Modul řízení zařízení pro zadržování cestujících |
| 30 | 10 | Modul řízení zařízení pro zadržování cestujících |
| R1 | Stěrač (zap./vyp.) | |
| R2 | Stěrač (vysoká/nízká) | |
| R3 | Klakson | |
| R4 | – | |
| R5 | Tažení přívěsu (odbočení doleva) | |
| R6 | Tažení přívěsu (odbočení doprava) | |
| R7 | Parkovací lampa | |
| R11 | Ventilátor chladiče (vysoká rychlost) | |
| R24 | Ventilátor chladiče (nízká rychlost) | |
| R25 | Přední světlomet proti mlze | |
| R26 | Regulovatelné pedály | |
