Jeep Renegade (2014-2022) – pojistková skříňka
Jeep Renegade (2014-2015) – schéma pojistek
Rok výroby: 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Jeep Renegade pojistka F94 a F30 (zavazadlový prostor) se nachází v panelu pojistek přístrojové desky.

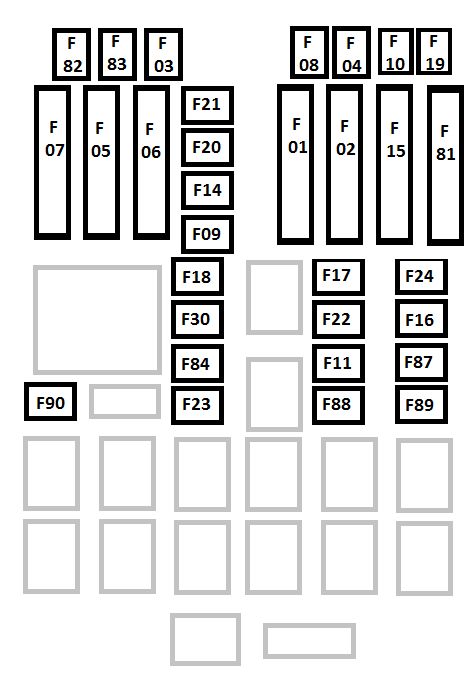

Panel pojistek v motorovém prostoru
Panel pojistek v motorovém prostoru se nachází na levé straně motorového prostoru.
| Nr | Maxi | Pojistka s kartridží | Mikro | Popis |
| F01 | 70 | — | — | Počítač karoserie modulu |
| F02 | 70 | — | — | Počítač karoserie modulu;
Jednotka distribuce vzadu. |
| F03 | — | 20 | — | Regulátor napájení palubního počítače |
| F04 | — | 30 | — | Elektronický modul řízení brzd |
| F05 | 70 | — | — | Elektrický posilovač řízení |
| F06 | 20 | — | — | Ventilátor chlazení motoru |
| F07 | 40 – 1.4 Senzor klimatizace |
Ventilátor chlazení motoru | ||
| 50 – 1.4 s klimatizací a všechny modely 2.4 |
||||
| F08 | — | 30 | — | Automatická převodovka, GSM |
| F09 | — | — | 5 | Motor modulu řízení |
| F10 | — | — | 15 | Klakson |
| F11 | — | — | 10 – motor 1.4 | Zajistit sekundární zatížení |
| — | — | 25 – 2.4 Motory |
||
| F14 | — | — | 7,5 | Ohřívač „před-vypouštění“ |
| F15 | 40 | — | — | Čerpadlo modulu řízení brzd |
| F 16 | — | — | 5 | Výkon řídicí jednotky motoru;
Automatická převodovka. |
| F17 | — | — | 10 – 1.4 Motory | Poskytnout základní zatížení |
| — | — | 15 – 2.4 Motory | ||
| F18 | — | — | 20 | Napájení zapalování zadního 12 V |
| F19 | — | — | 7,5 | Kompresor klimatizace |
| F20 | — | — | 5 | Elektronické ovládání pohonu všech kol |
| F21 | — | — | 15 | Palivové čerpadlo |
| F22 | — | — | 20 | Motor řídicí jednotky výkonu |
| F23 | — | — | 30 | Vyhřívané čelní sklo – pokud je přítomno |
| F24 | — | — | 15 | Jednotka elektronického napájení;
Automatická převodovka. |
| F30 | — | — | 20 Zákazník nainstalováno od ) |
Výstup zadního 12 V;
Napájení baterie. |
| F83 | — | 40 | — | Ventilátor klimatizace |
| F84 | — | — | 30 | Napájení;
Zpracování na čtyřech kolech. |
| F87 | — | — | 5 | Automatická převodovka páky řazení |
| F88 | — | — | 7,5 | Vyhřívaná vnější zrcátka |
| F89 | — | — | 30 | Vyhřívané zadní okno |
| F30 | — | — | 5 | Senzor IBS (stav nabití baterie) |
O Jeep Renegade (2014-2022)
Jeep Renegade, představený v roce 2014, je kompaktní SUV, které kombinuje robustní design s moderními technologiemi. Tento model je známý svou všestranností a schopností zvládat různé terény, což ho činí ideálním pro městské i off-road dobrodružství. Renegade nabízí různé možnosti motorů, včetně benzinových a dieselových variant, které poskytují optimální výkon a efektivitu. Interiér vozidla je prostorný a pohodlný, s množstvím moderních funkcí, jako jsou dotykové obrazovky a pokročilé bezpečnostní systémy, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Jeep Renegade
Tato stránka zobrazuje schéma pojistkové skříňky pro Jeep Renegade, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se typicky nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Na diagramech jsou zobrazeny čísla pojistek, jejich ampéráž a chráněné komponenty, což usnadňuje rychlou identifikaci a výměnu. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických systémů vozidla, a proto je důležité mít přístup k přesným informacím o jejím uspořádání.
