Subaru Outback (2010-2012) – pojistková skříňka
Subaru Outback (2010-2012) – schéma pojistkové skříně
Rok výroby: 2010, 2011, 2012.
Pojistky zapalovače cigaret (zásuvka napájení) v Subaru Outback (2010-2012) jsou pojistky 13 a 20 v pojistkové skříni přístrojové desky.
Panel pojistek umístěný v kabině
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Připojení tažného zařízení |
| 2 | 20 | Elektrické okno vzadu (levá strana) |
| 3 | 20 | Elektrické okno (strana řidiče) |
| 4 | 7,5 | Navigační systém;
Odmlžovač předního stěrače; Otevíratelná střecha. |
| 5 | 7,5 | Kombinovaný měřič |
| 6 | 7,5 | Elektrická zpětná zrcátka |
| 7 | 7,5 | Integrovaná jednotka |
| 8 | 15 | Brzdové světlo |
| 9 | 15 | Relé vyhřívání sedadla |
| 10 | 7,5 | Napájení (baterie) |
| 11 | 7,5 | Aktivuje signál jednotky |
| 12 | 15 | Integrovaná jednotka;
Automatická převodovka. |
| 13 | 20 | Elektrická zásuvka |
| 14 | — | — |
| 15 | 20 | Elektrické okno vzadu (pravá strana) |
| 16 | — | — |
| 17 | 15 | Ostřikovač stěrače předního skla |
| 18 | 7,5 | Rezervní světlo |
| 19 | 7,5 | Brzda parkovací elektronická;
Jednotka systému Hill Holder. |
| 20 | 10 | Vývod napájení příslušenství |
| 21 | 7,5 | Relé motorku startování |
| 22 | 15 | Klimatizace |
| 23 | — | — |
| 24 | 15 | Audio, navigační systém |
| 25 | 15 | Systém airbag SRS |
| 26 | 7,5 | Hlavní ventilátor |
| 27 | 30 | Relé napájení okna |
| 28 | — | — |
| 29 | 20 | Elektrické okno (strana spolujezdce) |
| 30 | — | — |
| 31 | 7,5 | Automatická klimatizace |
| 32 | — | — |
| 33 | 7,5 | ABS;
Komponent řízení dynamiky vozidla; Posilovač řízení. |

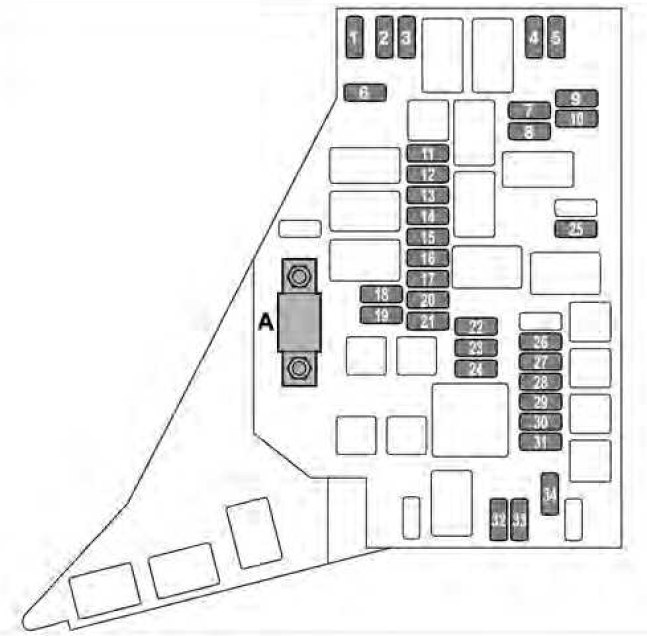

Panel pojistek umístěný v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| 1 | 7,5 | Řídicí jednotka CVT |
| 2 | 7,5 | Nízký klakson |
| 3 | 7,5 | Vysoký klakson |
| 4 | 15 | Světlomet s omezeným světlem (pravá strana) |
| 5 | 15 | Světlomet s omezeným světlem (levá strana) |
| 6 | 20 | Palivové čerpadlo |
| 7 | 10 | Světlomety s dálkovými světly (levá strana) |
| 8 | 10 | Světlomety s dálkovými světly (pravá strana) |
| 9 | 20 | Řídicí jednotka převodovky CVT |
| 10 | 7,5 | Alternátor |
| 11 | 20 | Otevíratelná střecha |
| 12 | 7,5 | Řídicí jednotka motoru |
| 13 | 15 | Řídicí jednotka motoru |
| 14 | 15 | Zapalovací cívka |
| 15 | 15 | Řídicí jednotka motoru |
| 16 | 15 | Řídicí jednotka motoru |
| 17 | 15 | Řídicí jednotka automatické převodovky |
| 18 | 10 | Osvětlení |
| 19 | 10 | Zadní kombinované světlo |
| 20 | 15 | Havarijní světla a směrovky (řídicí jednotka karoserie) |
| 21 | 20 | Blokování dveří (řídicí jednotka karoserie) |
| 22 | 15 | Zadní stěrač, ostřikovač zadního skla |
| 23 | 10 | Přední stěrač |
| 24 | 30 | Přední stěrač |
| 25 | 25 | Odmrazovač zadního okna;
Vyhřívání zrcátek; Odmlžovač předního stěrače. |
| 26 | 15 | Ventilátory ventilátoru |
| 27 | 15 | Ventilátory ventilátoru |
| 28 | 25 | Audio jednotka |
| 29 | 25 | Pomocný ventilátor |
| 30 | 25 | Hlavní ventilátor |
| 31 | 30 | ABS/řídicí jednotka dynamiky vozidla |
| 32 | 10 | Mlhové světlo (pravá strana) |
| 33 | 10 | Mlhové světlo (levá strana) |
| 34 | 10 | Rezerva (řídicí jednotka karoserie) |
| A | Hlavní pojistka | |
O Subaru Outback (2010-2012)
Subaru Outback z let 2010 až 2012 je oblíbený model mezi milovníky vozidel, kteří hledají spolehlivost a všestrannost. Tento model kombinuje prvky SUV a kombi, což ho činí ideálním pro rodiny i dobrodruhy. Outback je známý svou schopností zvládnout různé terény díky pohonu všech čtyř kol. V nabídce jsou různé motory, včetně čtyřválcových a šestiválcových variant, které poskytují dostatečný výkon pro každodenní ježdění i delší výlety. Interiér je prostorný a pohodlný, s množstvím moderních technologií, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříně Subaru Outback
Tato stránka zobrazuje schéma pojistkové skříně pro Subaru Outback z let 2010 až 2012. V tomto modelu se pojistková skříňka nachází na dvou hlavních místech: pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování elektrických komponentů ve vašem vozidle.
