Subaru Baja (2003-2006) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Subaru Baja (2003–2006), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

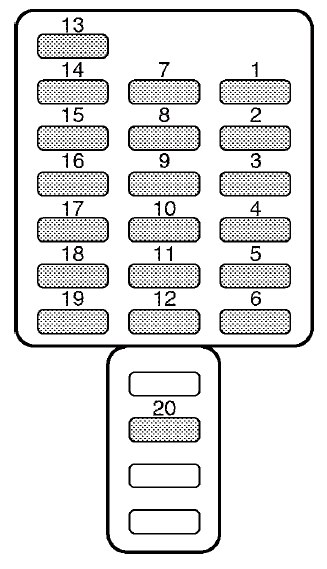

Pojistková skříňka pod přístrojovou deskou

Panel pojistek se nachází za odkládací schránkou.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	15A	Ventilátor topení
2	15A	Ventilátor topení
3	15A	Elektrické zamykání dveří
3	15A	Přístup bez klíče
4	20A	Vyhřívání zrcátek
4	20A	Zapalovač
4	20A	Elektrická zpětná zrcátka
5	10 A	Zadní světlo
5	10 A	Parkovací světla
6	15A	Airbag SRS
7	15A	Přední mlhové světlo
8	30A	Elektromagnetický ventil ABS
9	15A	Rádio
9	15A	Hodiny
10	15A	Přívěs

Číslo	Ampéry [A]	Popis
11	15A	Systém startování motoru
11	15A	Airbag SRS
12	10 A	Regulace jasu osvětlení
13	15A	Palivové čerpadlo
14	10 A	Stěrač a ostřikovač zadního okna
15	30A	Stěrač a ostřikovač čelního skla
16	20A	Brzdové světlo
17	15A	Klimatizace
18	15A	Rezervní světlo
18	15A	Tempomat
18	15A	Kontrola ABS
19	20A	Ohřívač stěrače
19	20A	Světlo aktivního sportu
20	20A	Napájení příslušenství
20	20A	Vyhřívání sedadla
20	20A	Nabíjecí lampa

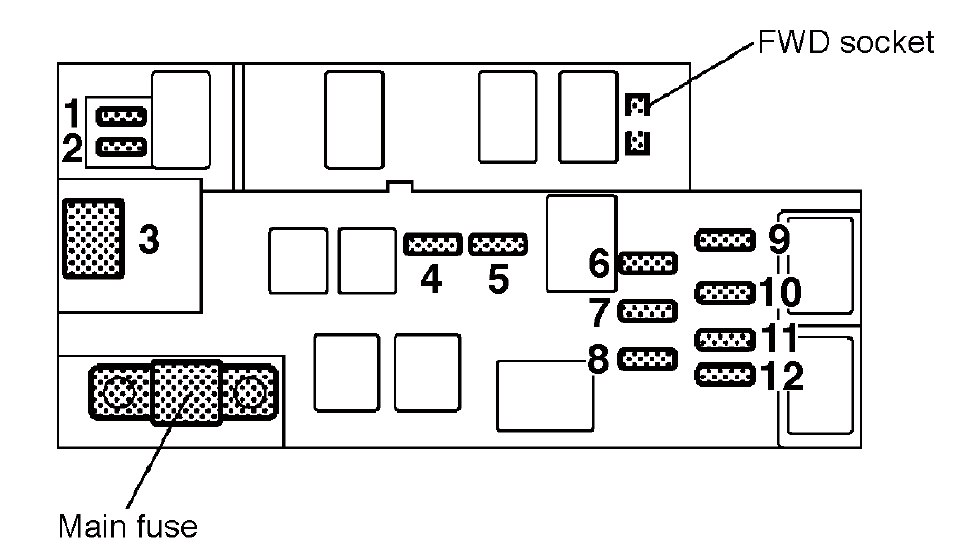

Motorový prostor

Číslo	Ampér [A]	Popis
1	20A	Ventilátor chladiče (hlavní)
2	20A	Ventilátor chladiče (přídavný)
3	30A	Motor ABS
4	20A	Ohřívač zadního skla
5	15A	Výstražné světlo
5	15A	Klaksón
6	15A	Počítadlo kilometrů
6	15A	Indikátor varování systému airbag SRS
7	10 A	Automatická řídicí jednotka převodovky
7	10 A	JEDNOTKA ABS
8	10 A	Alternátor
9	15A	Světlomet (pravá strana)
10	15A	Světlomet (levá strana)
11	20A	Spínač osvětlení
12	15A	Hodiny
12	15A	Vnitřní světlo

O Subaru Baja (2003-2006)

Subaru Baja je unikátní automobil, který byl vyráběn v letech 2003 až 2006. Tento model kombinuje prvky SUV a pick-upu, což mu dodává jedinečný vzhled a funkčnost. Baja je vybavena pohonem všech čtyř kol, což z něj činí ideální vozidlo pro různé terény a povětrnostní podmínky. Pod kapotou můžeme najít motory o objemu 2,5 litru, které poskytují dostatečný výkon pro každodenní použití i pro dobrodružné výlety mimo asfaltové cesty. Interiér vozidla je navržen s důrazem na pohodlí a praktičnost, přičemž nabízí dostatek prostoru pro pasažéry i náklad.

Schéma pojistkové skříňky Subaru Baja

Tato stránka zobrazuje schéma pojistkové skříňky pro model Subaru Baja, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v interiéru pod přístrojovou deskou a v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
