Dodge Dart (2013-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Dodge Dart (2013–2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Dodge Dart
Vztahuje se na nová vozidla v letech:
2013.

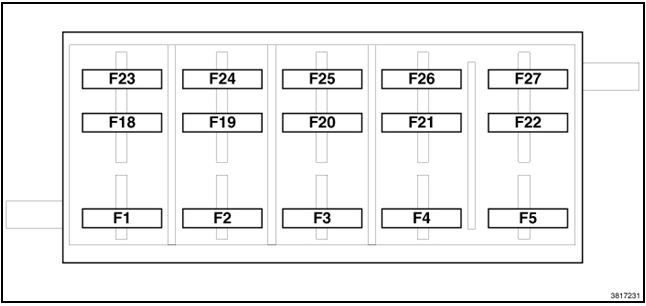

Interní pojistková skříňka
Nachází se na straně řidiče pod přístrojovou deskou.
V modulu BCM, který se nachází na levé straně přístrojové desky, jsou také pojistky.
| Hnízdo | Ampéry [A]/barva | Popis |
|---|---|---|
| F1 | 20 A žlutá | Přední vyhřívaná sedadla |
| F2 | 20 A žlutá | Zadní vyhřívaná sedadla, vyhřívaný volant |
| F3 | 10 A červená | PAM, zadní kamera, LBSS, RBSS, kompas |
| F4 | 15 A modrá | IPC |
| F5 | 10 A červená | HVAC, senzor vlhkosti, senzor vnitřní teploty, skupina vnitřního zrcátka |
| F18 | 15 A modrá | Rádio |
| F19 | 10 A červená | Dveře paliva |
| F20 | 10 A červená | SCCM, SAS, banka spínačů |
| F21 | 10 A červená | Diagnostické dveře |
| F22 | 10 A červená | UGDO, EOM |
| F23 | 20 A žlutá | Otevíratelná střecha |
| F24 | 5 A hnědá | Přímý přívod energie pro PDC pod kapotou (relé RLY) |
| F25 | 5 A hnědá | Kanál DDCT č. 4 |
| F26 | 5 A hnědá | Spínač brzdového světla |
| F27 | 10 A červená | Pneumatická bederní opěrka (elektromagnetický ventil), Pneumatická bederní opěrka (motor čerpadla) |
Motorový prostor
Centrum distribuce energie (PDC) se nachází na pravé straně motorového prostoru, blízko baterie.
Kromě toho se na terminálu baterie nachází několik pojistek.
| Rázok | Maximální pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Rázok | Maximální pojistka | Mini pojistka | Popis |
| F01 | 70 Amp hnědá | — | Přímé napájení baterie č. 1 do BCM |
| F02 | 60 Amp modrá | — | Přímé napájení baterie č. 2 do BCM |
| F03 | 30 A zelená | — | Výstup pro relé startéru č. 1 |
| F04 | 40 A oranžová | — | Motor čerpadla ESP |
| F05 | 40 A oranžová | — | Kanál DDCT č. 1 (SDU) |
| F06 | 30 A zelená | — | Přímé napájení baterie č. 3 do BCM |
| F07 | 40 A oranžová | Relé EBL RLY, relé motoru ventilátoru RLY | |
| F09 | 5 A hnědá | Ventilátor chladiče Zapal RLY, Ventilátor chladiče Zapal relé RLY | |
| F10 | — | 10 A červená | ORC |
| F11 | — | 20 A žlutá | ECM, EPS, spínač světla couvání |
| F14 | — | 15 A modrá | Kanál DDCT č. 2 |
| F15 | — | 15 A modrá | Kanál DDCT č. 3 |
| F 16 | — | 15 A modrá | Cívky zapalování, kondenzátor cívky |
| F17 | — | 15 A modrá | ESC, spínač pedálu brzdy, OCM |
| Hlava | Maximální pojistka | Mini pojistka | Popis |
|---|---|---|---|
| F18 | — | 20 A žlutá | ECM |
| F19 | — | 10 A červená | Spojka kompresoru klimatizace |
| F20 | — | 30 A zelená | EBL |
| F21 | — | 20 A žlutá | Čerpadlo paliva |
| F22 | — | 10 A červená | ORC |
| F23 | — | 25 Amp Přírodní | „ESC“ |
| F24 | 20 A žlutá | ECM, vstřikovače paliva, aktivní clona mřížky (AGS) | |
| F30 | — | 20 A žlutá | Při napájecím bodě (konzola) |
| F81 | 60 Amp modrá | Napájení vnitřní baterie PDC, elektrická sedadla | |
| F82 | 30 A zelená | — | Zesilovač |
| F83 | 40 A oranžová | — | Motor ventilátoru HVAC |
| F84 | — | 20 A žlutá | Zapalovač |
| F85 | 10 A červená | Otevírací střecha, LRSM, napájecí bod (konzola), dveřní UCI/AUX, zapalovač | |
| F86 | — | 20 A žlutá | — |
| F87 | 10 A červená | Wastegate, elektromagnetický ventil pro přeplňování, ventil pro vypouštění OBD, ohřívače lambda sondy | |
| F88 | — | 10 A červená | Vyhřívaná vnější zrcátka |

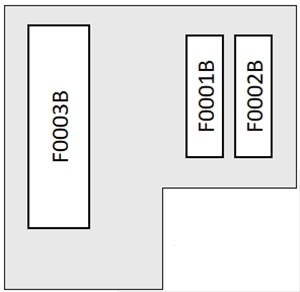

Pojistky baterie
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F0001B | 70A | Posilovač řízení elektrický (EPS) |
| F0002B | 60A | Ventilátor chladiče – PWM |
| F0003B | 200A | Alternátor |
Schéma pojistek a relé – Dodge Dart
Týká se nových vozidel v letech:
2014, 2015, 2016.
Pojistková skříňka vnitřní
Nachází se na straně řidiče pod přístrojovou deskou.
V modulu BCM, který se nachází na levé straně přístrojové desky, jsou také pojistky.
| Hnízdo | Patronová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| F1 | – | 20 A žlutá | Přední vyhřívaná sedadla — pokud jsou přítomna |
| F2 | – | 20 A žlutá | Zadní vyhřívaná sedadla, vyhřívaný volant – pokud je přítomen |
| F3 | – | 10 A červená | Modul asistence při parkování, zadní kamera, senzor mrtvého úhlu vlevo a vpravo, kompas – v závislosti na vybavení |
| F4 | – | 15 A modrá | Přístrojová deska |
| F5 | – | 10 A červená | HVAC, senzor vlhkosti, senzor vnitřní teploty, skupina vnitřního zpětného zrcátka |
| F18 | – | 15 A modrá | Rádio |
| F19 | – | 10 A červená | Dvířka paliva (2014) |
| F20 | – | 10 A červená | Modul řízení sloupku řízení, skupina spínačů |
| F21 | – | 10 A červená | Diagnostický port |
| F22 | – | 10 A červená | Univerzální mechanismus na otevírání garážových vrat, EOM |
| F23 | – | 20 A žlutá | Otevíratelná střecha |
| F24 | – | 5 A hnědá | Pracovní/příslušenství relé |
| F25 | – | 5 A hnědá | Modul řízení převodovky #4 |
| F26 | – | 5 A hnědá | Spínač světla brzdy |
| F27 | – | 10 A červená | Pneumatická bederní opěrka |

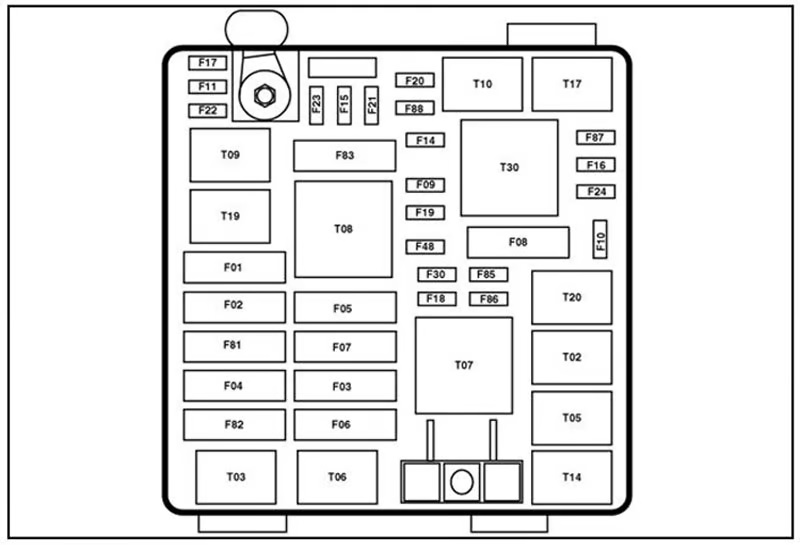

Motorový prostor
Centrum distribuce napájení (PDC) se nachází na pravé straně motorového prostoru, blízko baterie.
Kromě toho jsou na terminálu baterie některé pojistky.
| Incavo | Ampere [A]/barva | Popis |
|---|---|---|
| Incavo | Ampere [A]/barva | Popis |
| F12 | – | Rezerva |
| F13 | 15 A modrá | Světlomet levý |
| F31 | – | Rezerva |
| F32 | 10 A červená | Osvětlení interiéru/Decklid/Pro zvednuté dveře |
| F33 | 25 A Průhledná | Motor okna – řidič |
| F34 | 25 A Průhledná | Motor okna – cestující |
| F36 | 15 A modrá | Modul proti krádeži |
| F37 | 10 A červená | Přístrojová deska |
| F38 | 20 A žlutá | Zámky dveří |
| F42 | – | Rezerva |
| Výřez | Ampéry [A]/barva | Popis |
|---|---|---|
| F43 | 20 A žlutá | Čelní sklo mycí pumpy |
| F47 | 5 A hnědá | Řídicí jednotka převodovky (Tcm) |
| F48 | 20 A žlutá | Rezerva |
| F49 | 7,5 A hnědá | Spínač brzdového světla |
| F50 | 7,5 A hnědá | Pneumatická bederní opěrka |
| F51 | 7,5 A hnědá | CD modul/Hands-free kit – Bluetooth/Rádiový displej |
| F53 | 7,5 A hnědá | Spínač okna řidiče/elektromotor zrcátka |
| F89 | 5 A hnědá | Světlo zavazadlového prostoru |
| F90 | 7,5 A hnědá | Přední mlhová světla – pravé |
| F91 | 7,5 A hnědá | Přední mlhová světla – levé |
| F92 | 7,5 A hnědá | Dálková světla (rolety) |
| F93 | 15 A modrá | Světlomet pravý |
Motorový prostor
| Vyklenutí | Maximální pojistka | Mini pojistka | Popis |
|---|---|---|---|
| Vyklenutí | Maximální pojistka | Mini pojistka | Popis |
| F01 | 70 Amp hnědá | – | Modul řízení karoserie č. 1 |
| F02 | 60 Amp modrá | – | Modul řízení karoserie č. 2 |
| F03 | 30 A zelená | – | Výstup pro relé startovacího motoru č. 1 |
| F04 | 40 A oranžová | – | Motor čerpadla ESC |
| F05 | 40 A oranžová | – | Modul řízení převodovky č. 1 |
| F06 | 30 A zelená | – | Modul řízení karoserie č. 3 |
| F07 | 40 A oranžová | – | Cívka EBL RLY, cívka motoru ventilátoru RLY |
| F09 | – | 5 A hnědá | Ventilátor chladiče |
| F10 | – | 10 A červená | ORC |
| F11 | – | 20 A žlutá | Startování/Zapalování, modul řízení motoru |
| F14 | – | 15 A modrá | Modul řízení převodovky č. 2 |
| F15 | – | 15 A modrá | Modul řízení převodovky č. 3 |
| F 16 | – | 15 A modrá | Modul řízení motoru, cívky zapalování |
| F17 | – | 15 A modrá | Modul brzdového systému |
| Hlava | Maximální pojistka | Mini pojistka | Popis |
|---|---|---|---|
| F18 | – | 20 A žlutá | Modul řízení motoru |
| F19 | – | 10 A červená | Spojka kompresoru klimatizace |
| F20 | – | 30 A zelená | Zadní odmrazování (EBL) |
| F21 | – | 20 A žlutá | Čerpadlo paliva |
| F22 | – | 10 A červená | Kontrolér zařízení na zadržování cestujících |
| F23 | – | 25 Amp Přírodní | Modul brzdového systému |
| F24 | – | 20 A žlutá | Modul řízení motoru, vstřikovače paliva |
| F30 | – | 20 A žlutá | Při napájecím bodě (konzola) |
| F81 | 60 Amp modrá | – | Napájení vnitřní baterie PDC, elektrická sedadla |
| F82 | 30 A zelená | – | Zesilovač |
| F83 | 40 A oranžová | – | Motor ventilátoru HVAC |
| F84 | – | 20 A žlutá | Zapalovač |
| F85 | – | 10 A červená | Otevíratelná střecha, LRSM, napájecí bod (konzola), dveřní UCI/AUX, zapalovač |
| F86 | – | 20 A žlutá | – |
| F87 | – | 10 A červená | Wastegate, elektroventil na foukání, odvzdušňovací ventil OBD, ohřívače lambda sondy |
| F88 | – | 10 A červená | Vyhřívaná vnější zrcátka |
Pojistky baterie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F0001B | 70A | Posilovač řízení elektrický (EPS) |
| F0002B | 60A | Ventilátor chladiče – PWM |
| F0003B | 200A | Alternátor |
O Dodge Dart (2013-2016)
Dodge Dart, vyráběný v letech 2013 až 2016, je kompaktní automobil, který se vyznačuje moderním designem a pokročilými technologickými prvky. Tento model byl dostupný s několika možnostmi motorů, včetně čtyřválcového 2.0-litrového motoru Tigershark, který poskytuje vyvážený výkon a efektivitu. Další možností byl 1.4-litrový turbo motor MultiAir, který nabízel dynamičtější jízdu. Dodge Dart byl navržen s důrazem na bezpečnost a komfort, což ho činí atraktivní volbou pro řidiče hledající spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky Dodge Dart
Tato stránka zobrazuje schéma pojistkové skříňky pro model Dodge Dart, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v interiéru vozidla. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro správnou údržbu. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je základním prvkem, který zajišťuje bezpečnost a funkčnost elektrických systémů ve vašem Dodge Dart.
