Dodge Journey (2009-2019) – pojistková skříňka
Schéma pojistek a relé – Dodge Journey
Týká se nových vozidel v letech:
2009, 2010.
Pojistky M6, M7 a M36 v pojistkové skříňce v motorovém prostoru jsou zodpovědné za zapalovač cigaret / elektrické zásuvky v Dodge Journey.

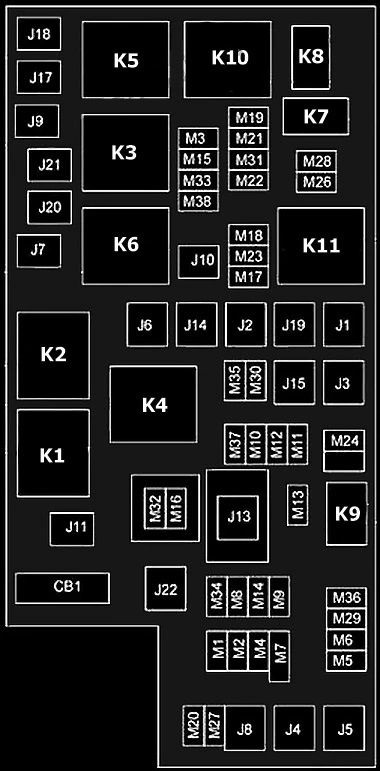

Modul integrovaného napájení (IPM) se nachází v motorovém prostoru blízko montáže vzduchového filtru.Identifikační štítek pro každý prvek může být vytištěn nebo vyražen na vnitřní straně krytu.
| Dutina | Pojistka s patronou | Mini pojistka | Popis |
|---|---|---|---|
| Dutina | Pojistka s patronou | Mini pojistka | Popis |
| J1 | 40 A zelená | — | Elektricky sklopné sedadlo |
| J2 | 30 Amp Růžová | — | Modul pojistkové skříňky — pokud je přítomen |
| J3 | 30 Amp Růžová | — | Modul zadních dveří |
| J4 | 25 Amp Přírodní | — | Uzel dveří řidiče |
| J5 | 25 Amp Přírodní | — | Uzel dveří spolujezdce |
| J6 | 40 A zelená | — | Čerpadlo systému proti zablokování (ABS) / elektronický stabilizační program (ESP) |
| J7 | 30 Amp Růžová | — | Ventil systému proti zablokování (ABS) / elektronický stabilizační program (ESP) |
| J8 | 40 A zelená | — | Sedadlo s elektrickou pamětí — pokud je přítomno |
| J9 | 40 A zelená | — | Motor Flex Fuel/PZEV – pokud je přítomen |
| J10 | 30 Amp Růžová | — | (pokud je přítomen) Relé stěrače světlometů – (BUX), ventil regulace sběrného potrubí |
| J11 | 30 Amp Růžová | — | (pokud je přítomen) Stabilizátor/bezpečnost Thatchum (BUX)/elektricky posuvné dveře |
| J13 | 60 A žlutá | — | Odběr po vypnutí motoru (IOD) Hlavní |
| J14 | 40 A zelená | — | Elektrické osvětlení (EBL) |
| J15 | 30 Amp Růžová | — | Zadní ventilátor – pokud je přítomen |
| J17 | 40 A zelená | — | Elektromagnet motoru startování |
| J18 | 20 A modrá | — | NGC (modul řízení pohonného systému)/rozsah převodovky |
| J19 | 60 A žlutá | — | Motor ventilátoru chladiče |
| J20 | 30 Amp Růžová | — | Přední stěrač vysoký/nízký |
| J21 | 20 A modrá | — | Stříkací systém přední/zadní |
| J22 | 25 Amp Přírodní | Modul otevírací střechy – pokud je přítomen | |
| M1 | — | 15 A modrá | Centrální brzdové světlo namontované nahoře (CHMSL) |
| M2 | — | 20 A žlutá | Světla přívěsu – pokud jsou přítomna |
| M3 | — | 20 A žlutá | Přední/zadní náprava, AWD Mod |
| M4 | — | 10 A červená | Tažení přívěsu – pokud je přítomno |
| M5 | — | 25 Amp Přírodní | Invertor výkonu — pokud je přítomen |
| M6 | — | 20 A žlutá | Napájení č. 1 / příslušenství (ACC) Senzor deště |
| M7 | — | 20 A žlutá | Napájení č. 2 (na výběr baterie nebo příslušenství (ACC)) |
| M8 | — | 20 A žlutá | Přední sedadla vyhřívaná — pokud jsou přítomna |
| M9 | — | 20 A žlutá | Zadní sedadla vyhřívaná — pokud jsou přítomna |
| M10 | — | 15 A modrá | Osvětlení na přivítání/modul hands-free (HFM) – pokud je přítomno, dálkový displej – pokud je přítomen, digitální satelitní audio přijímač (SDARS) – pokud je přítomen, univerzální mechanismus na otevírání garážových dveří (UGDO) – pokud je přítomen, osvětlení na přivítání, systém video zábavy (VES)™ – pokud je přítomen |
| M11 | — | 10 A červená | Automatická regulace teploty (ATC) — pokud je přítomna, osvětlení pod kapotou |
| M12 | — | 30 A zelená | Rádio, zesilovač (AMP) |
| M13 | — | 20 A žlutá | Uzel kabiny (CCN), multifunkční spínač/modul sirény, ITM |
| M14 | — | 20 A žlutá | Tažení přívěsu (BUX) — pokud je přítomno |
| Hnízdo | Kartušová pojistka | Mini pojistka | Popis |
|---|---|---|---|
| M15 | — | 20 A žlutá | Zrcadlo s automatickou funkcí stmívání — pokud je přítomno, infračervený senzor (IR) — pokud je přítomno, multifunkční spínač, systém monitorování tlaku v pneumatikách (TPMS) — pokud je přítomno, modul pojistkové skříňky — pokud je přítomno |
| M16 | — | 10 A červená | Kontrolor imobilizace pasažérů (ORC)/ Modul klasifikace pasažérů (OCM) |
| M17 | — | 15 A modrá | Směrovka na levé straně/boční/oběžné světla/zadní světla, světla na evidenci |
| M18 | — | 15 A modrá | Směrovka na pravé straně/boční/oběžné světla/zadní světla |
| M19 | — | 25 Amp Přírodní | Automatické deaktivování (ASD) #1 a #2 |
| M20 | — | 15 A modrá | Centrum elektronických informací vozidla (EVIC) — v závislosti od výbavy, vnitřní osvětlení, spínače na volantu — v závislosti od výbavy, skupina spínačů |
| M21 | — | 20 A žlutá | Automatické deaktivování (ASD) #3 |
| M22 | — | 10 A červená | Klakson pravý |
| M23 | — | 10 A červená | Klakson levý |
| M24 | — | 25 Amp Přírodní | Zadní stěrač |
| M25 | — | 20 A žlutá | Čerpadlo paliva/čerpadlo na naftu |
| M26 | — | 10 A červená | Spínač napájení zrcadla/Spínač okna řidiče |
| M27 | — | 10 A červená | Zámek sloupku řízení, bezdrátový uzlový systém (WIN)/PEM |
| M28 | — | 10 A červená | NGC (modul řízení pohonného systému) / napájení převodovky (batt) |
| M29 | — | 10 A červená | Modul klasifikace pasažérů (OCM) |
| M30 | — | 15 A modrá | Modul stěrače / elektricky sklopné zrcadlo, J1962 Diag Feed |
| M31 | — | 20 A žlutá | Rezervní světla |
| M32 | — | 10 A červená | Kontrolor imobilizace pasažérů (ORC) |
| M33 | — | 10 A červená | Napájení baterie NGC (modul řízení pohonného systému)/TCM |
| M34 | — | 10 A červená | Modul pomoci při napájení, modul HVAC, trysky světlometů, modul kompasu – pokud je přítomen, baterka – pokud je přítomna, ventilátor RAD Diesel |
| M35 | — | 10 A červená | Vyhřívaná zrcátka – pokud jsou přítomna |
| M36 | — | 20 A žlutá | Napájení č. 3 (baterie) |
| M37 | — | 10 A červená | Systém proti zablokování (ABS), elektronický stabilizační program (ESP), spínač světla brzdy |
| M38 | — | 25 Amp Přírodní | Zamknutí/odemknutí motorů |
| K1 | — | — | Relé startování/příslušenství zapalování |
| K2 | — | — | Relé startování zapalování |
| K3 | — | — | Elektromagnetické relé startéru |
| K4 | — | — | Relé startování/zapalování |
| K5 | — | — | (NGC) Relé modulu řízení pohonného systému/PCM |
| K6 | — | — | Relé elektrického osvětlení (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Relé zadního ventilátoru |
| K10 | — | — | Relé ASD (napájení pro M19 a M21) |
| K11 | — | — | Relé nízké rychlosti ventilátoru chladiče |
Dodge Journey (2011-2019) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 a 2019.
Interní pojistky
Poloha pojistkové skříňky
Interní schéma pojistek se nachází na straně spolujezdce pod přístrojovou deskou.

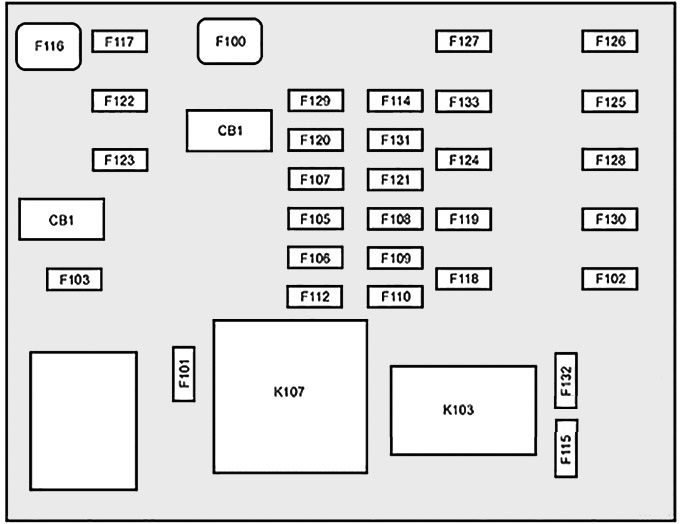

Schéma pojistkové skříňky
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
|---|---|---|---|
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
| F100 | 30 A růžová | – | Konvertor 110V AC – Pokud je přítomen |
| F101 | – | 10 A červená | Vnitřní světla |
| F102 | – | Žlutá 20 Amp | Zapalovač v přístrojové desce / zásuvka napájení vzadu vlevo |
| F103 | – | Žlutá 20 Amp | Zásuvka napájení v kontejneru konzoly;
Zásuvka napájení na zadní straně konzoly. |
| F105 | – | Žlutá 20 Amp | Vyhřívaná sedadla – pokud jsou přítomna |
| F106 | – | Žlutá 20 Amp | Zásuvka napájení vzadu |
| F107 | – | 10 A červená | Zadní kamera – pokud je přítomna |
| F108 | – | 15 A modrá | Přístrojová deska |
| F109 | – | 10 A červená | Klimatizace / HVAC |
| F110 | – | 10 A červená | Kontrola bezpečnosti cestujících |
| F112 | – | 10 A červená | Rezerva |
| F114 | – | Žlutá 20 Amp | Ventilátor vzadu / motor HVAC |
| F115 | – | Žlutá 20 Amp | Motor stěrače vzadu |
| F116 | 30 A růžová | – | Ohřívač zadního skla (EBL) |
| F117 | – | 10 A červená | Vyhřívaná zrcátka |
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
|---|---|---|---|
| F118 | – | 10 A červená | Kontrola bezpečnosti cestujících |
| F119 | – | 10 A červená | Modul řízení sloupce řízení |
| F120 | – | 10 A červená | Pohon všech kol – v závislosti od výbavy |
| F121 | – | 15 A modrá | Modul bezdrátového zapalování |
| F122 | – | 25 Amp Jasná | Modul dveří řidiče |
| F123 | – | 25 Amp Jasná | Modul dveří spolujezdce |
| F124 | – | 10 A červená | Zrcátka |
| F125 | – | 10 A červená | Modul řízení sloupce řízení |
| F126 | – | 25 Amp Jasná | Audio zesilovač |
| F127 | – | Žlutá 20 Amp | Tažení přívěsu – pokud je přítomno |
| F128 | – | 15 A modrá | Rádio |
| F129 | – | 15 A modrá | Video / DVD – pokud je přítomno |
| F130 | – | 15 A modrá | Klimatizace / palubní deska |
| F131 | – | 10 A červená | Asistence pasažéra / Systém hands-free – pokud je přítomno |
| F132 | – | 10 A červená | Modul tlaku pneumatik |
| F133 | – | 10 A červená | Brána kybernetické bezpečnosti – pokud je přítomna |
Pojistky pod kapotou (středisko distribuce napájení)

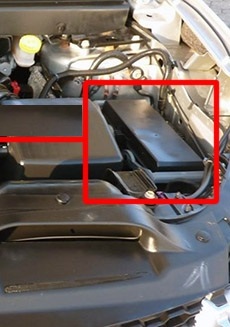

Poloha pojistkové skříňky
Středisko distribuce energie (PDC) se nachází v motorovém prostoru.
Identifikační štítek každého prvku je vytištěn uvnitř krytu.

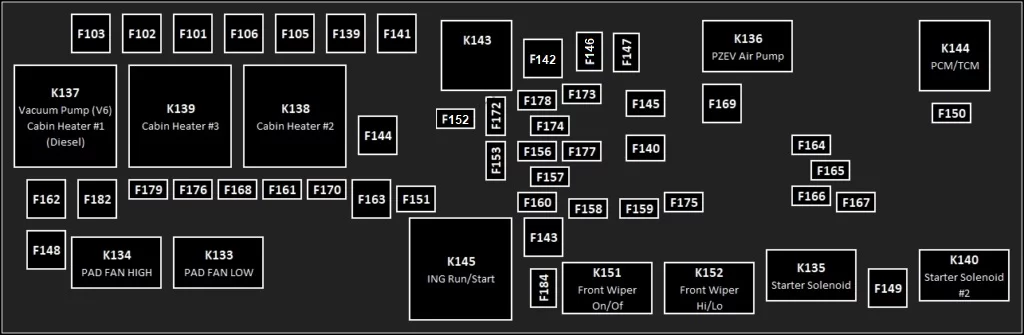

Schéma pojistkové skříňky
Přiřazení pojistek pod kapotou
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
|---|---|---|---|
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
| F101 | 60 Amp žlutá | – | Distribuční lišta vnitřního napájení |
| F102 | 60 Amp žlutá | – | Distribuční lišta vnitřního napájení |
| F103 | 60 Amp žlutá | – | Distribuční lišta vnitřního napájení |
| F105 | 60 Amp žlutá | Relé zapínání vnitřní lišty distribučního napájení | |
| F106 | 60 Amp žlutá | – | Centrum distribuce vnitřního napájení;
Relé lišty / příslušenství. |
| F139 | 40 A zelená | – | Ventilátor klimatizačního systému |
| F140 | 30 A růžová | – | Blok napájení |
| F141 | 40 A zelená | – | Systém prevence zablokování kol |
| F142 | 40 A zelená | – | Žhaviče – pokud jsou přítomny |
| F143 | 40 A zelená | – | Externí světla 1 |
| F144 | 40 A zelená | – | Externí světla 2 |
| F145 | 30 A růžová | – | Pro počítač karoserie – lampa |
| F146 | 30 A růžová | – | Rezerva |
| F147 | 30 A růžová | – | Rezerva |
| F148 | 40 A zelená | – | Motor ventilátoru chladiče |
| F149 | 30 A růžová | – | Elektromagnetická ventil pro startér |
| F150 | – | 25 Amp světlá | Moduly řízení pohonného ústrojí |
| F151 | 30 A růžová | – | Motor stěrače světlometu – pokud je přítomen |
| F152 | – | 25 Amp světlá | Ohřívač na naftu – v závislosti od vybavení |
| F153 | – | Žlutá 20 Amp | Čerpadlo paliva |
| F156 | – | 10 A červená | Brzda;
Modul elektronické kontroly stability. |
| F157 | – | 10 A červená | Modul modulu přenosu výkonu – pokud je přítomen |
| Č. | Pojistka s patronou | Mini-pojistka | Popis |
|---|---|---|---|
| F158 | – | 10 A červená | Modul kapoty aktivní – pokud je přítomen |
| F159 | – | 10 A červená | Rezerva |
| F160 | – | Žlutá 20 Amp | Vnitřní světla |
| F161 | – | Žlutá 20 Amp | Klakson |
| F162 | 40 A červená / 20 A modrá | – | Topení kabiny č. 1 / vakuová pumpa – pokud je přítomna |
| F163 | 50 A červená | – | Topení kabiny č. 2 – pokud je přítomné |
| F164 | – | 25 Amp Světlá | Automatické deaktivování pohonného systému |
| F165 | – | Žlutá 20 Amp | Deaktivace pohonného systému |
| F166 | – | Žlutá 20 Amp | Rezerva |
| F167 | – | 30 A zelená | Deaktivace pohonného systému |
| F168 | – | 10 A červená | Spojka klimatizace |
| F169 | 40 A zelená | Emise – motor vozidla s částečně nulovými emisemi | |
| F170 | 15 A modrá | Emise – aktivní prvky vozidel s částečně nulovými emisemi | |
| F172 | – | Žlutá 20 Amp | Rezerva |
| F173 | – | 25 Amp Světlá | Ventily proti zablokování |
| F174 | – | Žlutá 20 Amp | Siréna – pokud je přítomna |
| F175 | – | 30 A zelená | Rezerva |
| F176 | – | 10 A červená | Moduly řízení pohonné jednotky |
| F177 | – | Žlutá 20 Amp | Modul pohonu všech kol – v závislosti od výbavy |
| F178 | – | 25 Amp Světlá | Otevíratelná střecha – v závislosti od výbavy |
| F179 | – | 10 A červená | Senzor baterie |
| F181 | 100 A modrá | – | Systém elektromechanického řízení (EHPS) – pokud je přítomný |
| F182 | 50 A červená | – | Topení kabiny č. 3 – pokud je přítomné |
| F184 | 30 A růžová | – | Motor předního stěrače |
