Dodge Charger (LX) 6G
V roce 2005 pro modelový rok 2006 v nové formě. Roky výroby 2007, 2008, 2009, 2010
Pojistková skříňka v motorovém prostoru
Typ 1
2006, 2007

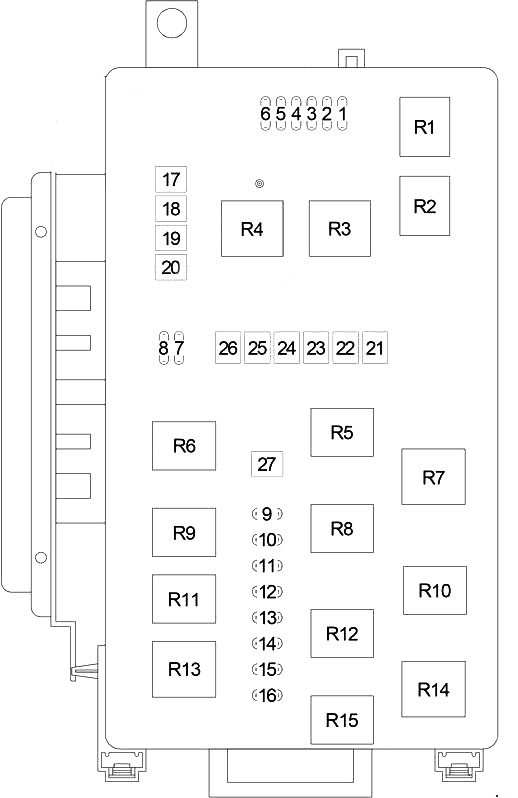

Schéma
Funkce
| 1 | — |
| 2 | — |
| 3 | Nastavitelné pedály 15A – pokud jsou zahrnuty |
| 4 | 20A AC spojka/klakson |
| 5 | — |
| 6 | Přední řídicí modul 15A (FCM) |
| 7 | Mlhová světla 20A – pokud jsou zahrnuta |
| 8 | Světlomety 15A – Licence. Parkování. Směrovka. Zastavit. Zatáčka |
| 9 | Přední řídicí modul 15A (FCM) |
| 10 | Řídicí modul pohonného systému 5A (PCM)/startér |
| 11 | 25A Modul automatického vypnutí/řízení pohonného systému (PCM) |
| 12 | — |
| 13 | — |
| 14 | Řídicí modul pohonného systému 25A (PCM) |
| 15 | Vstřikovače 20A. Zapalovací cívky |
| 16 | — |
| 17 | Ventily systému proti zablokování (ABS) 30A – pokud jsou zahrnuty/Řídicí modul pohonného systému (PCM) |
| 18 | Stěrač/ostřikovač čelního skla 30A |
| 19 | 50A Ventilátor chladiče |
| 20 | 20A Startér |
| 21 | Motor čerpadla systému proti zablokování (ABS) 50A – pokud je zahrnut |
| 22 | 40A AC spojka/vysoký – nízký ventilátor chladiče |
| 23 | — |
| 24 | Ventilátor chladiče 60A – AWD |
| 25 | Modul řízení přední 30A (FCM) |
| 26 | Převodovka 20A – RLE |
| 27 | Modul řízení přední 30A (FCM) |
| Relé | |
| R1 | klakson |
| R2 | Spojka kompresoru klimatizace |
| R3 | Ovládání ventilátoru chladiče (vysoké/nízké) |
| R4 | Ventilátor chladiče (vysoké) |
| R5 | Zapnutí/vypnutí stěračů |
| R6 | Ovládání převodovky |
| R7 | Ovládání ventilátoru chladiče |
| R8 | Stěrač Vysoký/Nízký |
| R9 | Startér |
| R10 | Nastavitelné pedály |
| R11 | Parkovací světlo |
| R12 | Přední mlhové světlo |
| R13 | Automatické vypnutí |
| R14 | Relé vysokointenzivního výboje |
| R15 | Nepoužívá se |
Typ 2
Schéma
Určení
| 1 | Motorový prostor ostřikovače 15A |
| 2 | Modul řízení systému pohonu 25A (PCM) |
| 3 | 25A Zapalování Startování/Start |
| 4 | 25A Alternátor/Elektromagnet EGR |
| 5 | 15A Diesel PCM – pokud je zahrnuto |
| 6 | 25A Cívky zapalování/čerpadla/Bypass ventil |
| 7 | Ostřikovač světlometů 25A – pokud je zahrnuto |
| 8 | 25A Startér |
| 9 | Relé startéru |
| 10 | Stěrač čelního skla 30A |
| 11 | Ventily systému proti zablokování (ABS) 30A — pokud jsou zahrnuty |
| 12 | Ventilátor chladiče 40A |
| 13 | Motor čerpadla systému proti zablokování (ABS) 50A – v závislosti na výbavě |
| 14 | Ventilátor chladiče 60A |
| 15 | Ventilátor chladiče 50A |
| 16 | Relé stěrače ON/OFF |
| 17 | Relé stěrače vysoké/nízké |
| 18 | Relé řízení topení chladiče |
| 19 | Relé řízení topení chladiče (nízké) |
| 20 | Relé řízení topení chladiče (vysoké) |
| 21 | Automatické vypnutí relé |
| 22 | Relé Start / Spuštění |
Pojistková skříňka v zavazadlovém prostoru
Instalována vedle baterie.

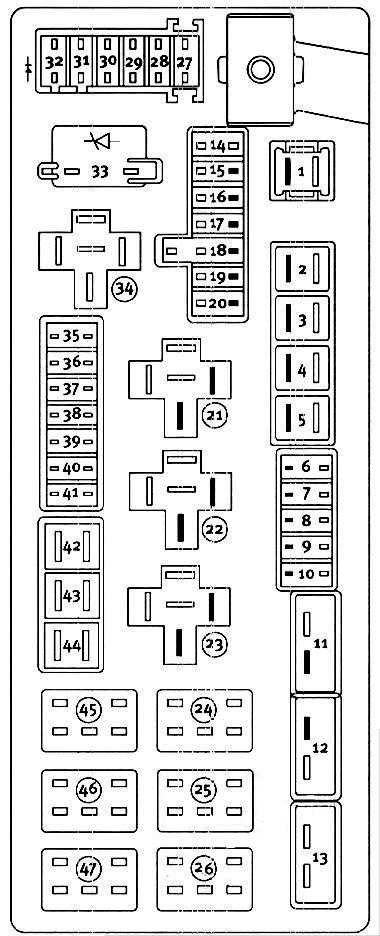

Schéma
Chráněné komponenty
| 1 | 60A Odběr po vypnutí zapalování (IOD) (V vano 1 centra distribuce napájení vzadu se nachází černá pojistka IOD potřebná pro údržbu vozidla během montáže. Náhradní součástka pro servis je žlutá cartridge pojistka 60 A). |
| 2 | Integrovaný modul napájení 40A (IPM) |
| 3 | — |
| 4 | Integrovaný modul napájení 40A (IPM) |
| 5 | Vyhřívaná sedadla 30A – pokud jsou zahrnuta |
| 6 | Čerpadlo paliva 20A |
| 7 | 15A Vyhřívaná zadní sedadla – pokud jsou zahrnuta |
| 8 | Diagnostický konektor 15A (DLC)/Bezdrátový kontrolní modul (WCM)/Bezdrátový spínač zapalování (WIN) |
| 9 | Předpojistka 20A |
| 10 | — |
| 11 | 25A Nástroj a spínač sedadla řidiče (pokud je zahrnuto) (vani 11, 12 a 13 obsahují pojistky (spínače) s automatickým resetem, které mohou být servisovány pouze autorizovaným prodejcem) |
| 12 | 25A Spínač sedadla spolujezdce (pokud je zahrnuto) (vani 11, 12 a 13 obsahují pojistky (spínače) s automatickým resetem, které mohou být servisovány pouze autorizovaným prodejcem) |
| 13 | 25A Moduly dveří, ovládání oken řidiče a ovládání oken spolujezdce (vani 11, 12 a 13 obsahují pojistky (spínače) s automatickým resetem, které mohou být servisovány pouze autorizovaným prodejcem) |
| 14 | Kontrolní modul/cluster/bezpečnost topení AC 10A – pokud je zahrnuto |
| 15 | Modul brzdy taženého přívěsu 20A – pokud je zahrnuto |
| 16 | 20A Zásuvka napájení vzadu (Magnum) |
| 17 | Cluster 20A |
| 18 | 20A Volitelná zásuvka napájení |
| 19 | Brzdová světla 10A |
| 20 | — |
| 21 | Střídavý režim |
| 22 | Relé vyhřívače zadního okna |
| 23 | zpoždění relé příslušenství |
| 24 | Relé přenosu |
| 25 | Relé zadních mlhových světel |
| 26 | Relé zadního stěrače |
| 27 | 10A Kontrolér imobilizace cestujících (ORC) |
| 28 | 10A Startování zapalování, kontrola topení AC/světlometů/spínač udržování cestujících (ORC) |
| 29 | 5A přístrojová deska/elektronický program stability (ESP) – v závislosti na vybavení/modul kontrolního systému pohonu (PCM)/spínač SVĚTLOMETY STOP |
| 30 | Moduly dveří 10A / vyhřívaná zrcátka / modul kontrolního systému řízení (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Modul antény 5A – pokud je zahrnut/vyhřívaná zrcátka |
| 36 | 20A Kit hands-free — pokud je zahrnut/video displej — pokud je zahrnut/rádio |
| 37 | Přenos 15A |
| 38 | 10A Video přijímač světla nákladu/satelit (SDARS) – pokud je zahrnut/Modul informací o vozidle – pokud je zahrnut |
| 39 | 10A Vyhřívaná zrcátka – pokud jsou zahrnuta |
| 40 | 5A Automatické vnitřní zrcátko – pokud je zahrnuto/vyhřívaná sedadla – pokud jsou zahrnuta/kit spínačů |
| 41 | Kontrola topení AC 10A/světlomety/asistence při parkování – v závislosti na vybavení/monitorování tlaku pneumatik – v závislosti na vybavení |
| 42 | Motor předního ventilátoru 30A |
| 43 | Odmlžovač zadního okna 30A |
| 44 | Zesilovač 20 A — pokud je zahrnut/otevírací střecha — pokud je zahrnuta |
| 45 | Aktivace světla relé |
| 46 | Relé palivové pumpy |
| 47 | Relé vyhřívaných zadních sedadel |
Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky č. 9 (zásuvka napájení konzoly) a č. 18 (volitelná zásuvka)
