Dodge Charger (2005-2010) – pojistková skříňka
Schéma pojistek a relé – Dodge Charger
Vztahuje se na nová vozidla v letech:
2005, 2006, 2007, 2008, 2009, 2010.

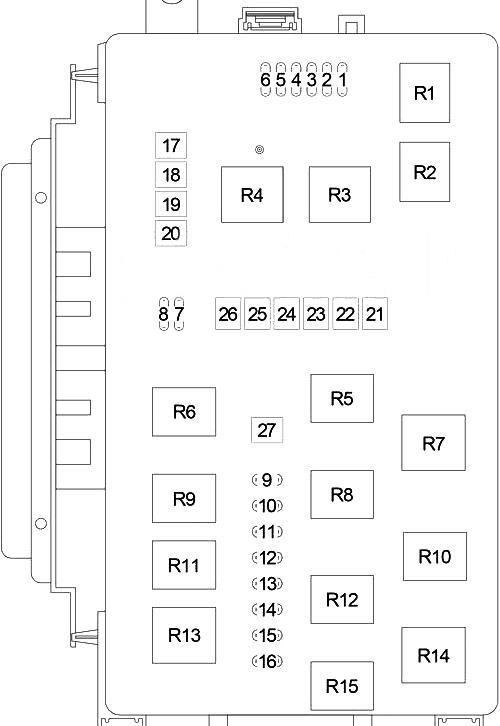

Schéma pojistkové skříně v motorovém prostoru
Centrum distribuce napájení se nachází v motorovém prostoru.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | HID: Lampa s vysokou intenzitou na levé straně |
| 2 | 20 | HID: lampa s vysokou intenzitou na pravé straně |
| 3 | 15 | Relé nastavitelných pedálů (bez paměti) |
| 4 | 20 | Relé klaksonu, řídicí modul přední části, spojka kompresoru klimatizace (benzín) |
| 5 | 20 | HID: relé stěrače světlometů |
| 20 | Cluster (2005) | |
| 20 | Policie: lampa pod kapotou | |
| 6 | 15 | Řídicí modul přední části |
| 7 | 20 | Přední mlhové světlo, řídicí modul přední části |
| 8 | 15 | Relé světel na poloze (přední světlomety/směrovky, boční světla přední/zadní, registrační světla, zadní světla/zastavovací světla nebo zadní světla/zastavovací světla/světla na poloze), řídicí modul přední části |
| 9 | 15 | Řídicí modul přední části |
| 10 | 5 | Řídicí modul systému přenosu, relé startéru, řídicí modul motoru (Diesel) |
| 11 | 15 | SRT8: Řídicí modul systému přenosu |
| 20 | kromě SRT8: Řídicí modul systému přenosu | |
| 12 | – | – |
| 13 | – | – |
| 14 | 20 | SRT8: Řídicí modul systému přenosu |
| 25 | kromě SRT8: Řídicí modul systému přenosu | |
| 20 | 2005: Řídicí modul systému přenosu | |
| 25 | Nafta: Řídicí modul motoru, relé PTC č. 1, relé PTC č. 2, relé PTC č. 3 | |
| 15 | 25 | Benzín (kromě SRT8): vstřikovač paliva, zapalovací cívka, kondenzátor zapalování, elektromagnet ventilu bypass (3,5 l) |
| 20 | 2005: Vstřikovač paliva, zapalovací cívka, kondenzátor zapalování | |
| 20 | SRT8: vstřikovač paliva, zapalovací cívka, kondenzátor zapalování | |
| 25 | Nafta: řídicí modul motoru, modul žhavicích svíček, senzor kyslíku, servomotor sání, ohřívač nádrže oleje, EGR ventil, servomotor tlaku přeplňování, spojka kompresoru klimatizace, relé palivové pumpy, | |
| 16 | 15 | Nafta: řídicí modul motoru |
| 20 | 2005: Řídicí modul systému přenosu |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 17 | 30 | ABS |
| 18 | 30 | Relé zapnutí/vypnutí stěračů |
| 19 | 50 | Relé ventilátoru chladiče (vysoké), relé ovládání ventilátoru chladiče (vysoké/nízké), modul předního ovládání |
| 20 | 20 | Relé startovacího motoru |
| 21 | 50 | ABS |
| 22 | 40 | Relé ovládání ventilátoru chladiče, spojka kompresoru klimatizace |
| 23 | 50 | HID: Relé lampy s vysokou intenzitou (pojistka (vano motore): „1“, „2“) |
| 24 | 60 | AWD/SRT/Diesel: Ventilátor chladiče |
| 25 | 30 | Modul předního ovládání |
| 26 | 20 | RLE: Relé ovládání převodovky |
| 20 | Nafta: relé spojky kompresoru klimatizace | |
| 27 | 30 | Modul předního ovládání |
| R1 | Klakson | |
| R2 | Benzín: Spojka kompresoru klimatizace | |
| R3 | Ovládání ventilátoru chladiče (vysoké/nízké) | |
| R4 | Ventilátor chladiče (vysoké) | |
| R5 | Zapnutí/vypnutí stěračů | |
| R6 | RLE: ovládání převodovky | |
| R7 | Ovládání ventilátoru chladiče | |
| R8 | Stěrač Vysoké/Nízké | |
| R9 | Startovací motor | |
| R10 | Regulovatelné pedály (bez paměti) | |
| R11 | Parkovací světlo | |
| R12 | Přední mlhové světlo | |
| R13 | Automatické deaktivování | |
| R14 | Relé vysokointenzivního výboje | |
| R15 | – | |

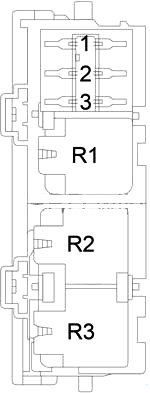

Pojistková skříňka (Diesel)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 50 | Relé PTC č. 1 |
| 2 | 50 | Relé PTC č. 2 |
| 3 | 50 | Relé PTC č. 3 |
| R1 | PTC č. 3 | |
| R2 | PTC č. 2 | |
| R3 | PTC č. 1 | |
