Dodge Avenger (2008-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Dodge Avenger (2008–2014), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Integrovaný napájecí modul (pojistková skříňka) se nachází v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky s kazetou a mini pojistky. Identifikační štítek každého prvku může být vytištěn na vnitřní straně krytu.
| Hlava | Pojistka s kazetou | mini pojistka | Popis |
|---|---|---|---|
| Hlava | Pojistka s kazetou | mini pojistka | Popis |
| 1 | 40 A zelená | — | — |
| 2 | — | 20 A žlutá | — |
| 3 | — | 10 A červená | Napájení baterie — horní brzdové světlo (CHMSL)/spínač brzdy |
| 4 | — | 10 A červená | Napájení baterie — spínač zapalování |
| 5 | — | 20 A žlutá | Tažení přívěsu — pokud je přítomno |
| 6 | — | 10 A červená | Odběr po vypnutí zapalování (IOD) — spínač napájení zrcátka/ovladače klimatizace |
| 7 | — | 30 A zelená | Vypnutí zapalování (IOD) Senzor 1 |
| 8 | 30 A zelená | Vypnutí zapalování (IOD) Senzor 2 | |
| 9 | 40 A zelená | Napájení baterie — elektrická sedadla — pokud jsou přítomna/vzduchová pumpa PZEV — pokud je přítomna | |
| 10 | — | 20 A žlutá | Napájení baterie — kabinový uzel (CCN) |
| 11 | — | 15 Amp světle modrá | Možnost výběru zásuvky napájení |
| 12 | — | 20 A žlutá | — |
| 13 | — | 20 A žlutá | — |
| 14 | 10 A červená | Odběr po vypnutí zapalování (IOD) — kabinový uzel (CCN)/vnitřní osvětlení | |
| 15 | 40 A zelená | — | Napájení baterie — relé ventilátoru chladiče |
| 16 | — | 15 A polomodrá | IGN Run/ACC-zapalovač/PWR střešní okno Mod |
| 17 | — | 10 A červená | Odběr po vypnutí zapalování (IOD) — modul bezdrátového ovládání (WCM)/hodiny/modul ovládání systému řízení (SCM) |
| 18 | 40 A zelená | Napájení baterie — relé automatického vypnutí (ASD) |
| Hlavice | Patronová pojistka | mini pojistka | Popis |
|---|---|---|---|
| 19 | — | 20 A žlutá | Odběr po vypnutí zapalování (IOD) — Napájení zesilovače výkonu 2 — pokud je přítomno |
| 20 | — | 15 A světle modrá | Odběr po vypnutí zapalování (IOD) — Rádio |
| 21 | — | 10 A červená | — |
| 22 | — | 10 A červená | Startování zapalování — ovládání klimatizace/ohřev poháru — pokud je přítomno |
| 23 | — | 15 A světle modrá | Napájení relé automatického vypínání (ASD) 3 |
| 24 | — | 25 A Průhledná | Napájení baterie — napájení otevírací střechy PWR |
| 25 | — | 10 A červená | Funkce zapalování — vyhřívaná zrcátka — pokud jsou přítomna |
| 26 | — | 15 A světle modrá | Napájení relé automatického vypínání (ASD) 2 |
| 27 | — | 10 A červená | Funkce zapalování — modul klasifikace pasažérů (OCM)/ovladač imobilizéru pasažérů (ORC) |
| 28 | — | 10 A červená | Funkce zapalování — modul klasifikace pasažérů (OCM)/ovladač imobilizéru pasažérů (ORC) |
| 29 | — | — | Auto teplé (bez pojistky) |
| 30 | — | 20 A žlutá | Funkce zapalování — vyhřívaná sedadla — v závislosti od vybavení |
| 31 | — | 10 A červená | — |
| 32 | 30 Amp Růžová | Napájení relé automatického vypínání (ASD) 1 | |
| 33 | — | 10 A červená | Napájení baterie — skupina spínačů/diagnostické připojení/modul řízení pohonného systému (PCM) |
| 34 | 30 Amp Růžová | Napájení baterie — Modul systému prevence blokování brzd (ABS) — pokud je přítomný/Modul elektronického stabilizačního programu (ESP) — pokud je přítomný | |
| 35 | 40 A zelená | — | Napájení baterie — Modul proti blokování (ABS) — pokud je přítomný/Modul elektronického stabilizačního programu (ESP) — pokud je přítomný |
| 36 | 30 Amp Růžová | — | Napájení baterie — modul dveří pasažéra (PDM)/modul dveří řidiče (DDM) |
| 37 | — | 25 A průhledná | — |
Schéma pojistek a relé – Dodge Avenger
Týká se vozidel vyrobených v letech:
2009, 2010.
Integrovaný napájecí modul (pojistková skříňka) se nachází v motorovém prostoru blízko skupiny vzduchového filtru.
Toto centrum obsahuje pojistky na kazetu a mini pojistky. Identifikační etiketa každého prvku může být vytištěna na vnitřní straně krytu.
| Hnízdo | Pojistka s kazetou | mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Pojistka s kazetou | mini pojistka | Popis |
| 1 | 40 A zelená | — | Modul napájení nahoře — pokud je přítomný |
| 2 | — | 20 A žlutá | Modul AWD |
| 3 | — | 10 A červená | Napájení baterie — brzdové světlo umístěné nahoře (CHMSL)/spínač brzdy |
| 4 | — | 10 A červená | Napájení baterie – spínač zapalování |
| 5 | — | 20 A žlutá | Tažení přívěsu — pokud je přítomno |
| 6 | — | 10 A červená | Odběr po vypnutí zapalování (IOD) — spínač napájení zrcátka/ovládání klimatizace |
| 7 | — | 30 A zelená | Vypnutí zapalování (IOD) Senzor 1 |
| 8 | — | 30 A zelená | Vypnutí zapalování (IOD) Senzor 2 |
| 9 | 40 A zelená | Napájení baterie — elektricky nastavitelná sedadla — v závislosti od výbavy/Pumpa vzduchu PZEV — v závislosti od výbavy | |
| 10 | — | 20 A žlutá | Napájení baterie — kabinový uzel (CCN) |
| 11 | — | 15 Amp světle modrá | Možnost výběru zásuvky napájení |
| 12 | — | 20 A žlutá | — |
| 13 | — | 20 A žlutá | — |
| 14 | — | 10 A červená | Odběr po vypnutí zapalování (IOD) — kabinový uzel (CCN)/vnitřní osvětlení |
| 15 | 40 A zelená | — | Napájení baterie — relé ventilátoru chladiče |
| 16 | — | 15 A polomodrá | IGN Run/ACC-zapalovač/PVVR střešní okno |
| 17 | — | 10 A červená | Odběr po vypnutí zapalování (IOD) — modul bezdrátového ovládání (WCM)/hodiny/modul ovládání řízení (SCM) |
| 18 | 40 A zelená | — | Napájení baterie — relé automatického vypnutí (ASD) |
| Hnízdo | Kazetová pojistka | mini pojistka | Popis |
|---|---|---|---|
| 19 | — | 20 A žlutá | Odběr po vypnutí zapalování (IOD) — napájení zesilovače výkonu 2 — pokud je přítomno |
| 20 | — | 15 A polovičně modrá | Vypnutí zapalování (IOD) -Rádio |
| 21 | — | 10 A červená | — |
| 22 | — | 10 A červená | Startování zapalování — ovládání klimatizace/podpora pro vyhřívaný pohár — v závislosti od vybavení |
| 23 | — | 15 A polovičně modrá | Napájení relé automatického vypnutí (ASD) 3 |
| 24 | — | 25 Amp Přírodní | Napájení baterie — napájení střechy s elektrickým ovládáním PWR |
| 25 | — | 10 A červená | Startování zapalování — vyhřívaná zrcátka — pokud jsou přítomna |
| 26 | — | 15 A polovičně modrá | Napájení relé automatického vypnutí (ASD) 2 |
| 27 | — | 10 A červená | Cesta zapalování — modul klasifikace cestujících (OCM)/ovládání imobilizéru cestujících (ORC) |
| 28 | — | 10 A červená | Cesta zapalování — modul klasifikace cestujících (OCM)/ovládání imobilizéru cestujících (ORC) |
| 29 | — | — | Auto teplé (bez pojistky) |
| 30 | — | 20 A žlutá | Startování zapalování — vyhřívaná sedadla — v závislosti od vybavení |
| 31 | — | 10 A červená | — |
| 32 | 30 Amp Růžová | — | Napájení relé automatického vypnutí (ASD) 1 |
| 33 | 10 A červená | Napájení baterie — skupina spínačů/diagnostické připojení/modul řízení motoru (PCM) | |
| 34 | 30 Amp Růžová | Napájení baterie – Modul prevence blokování brzd (ABS) – pokud je přítomný/ Modul elektronického řízení stability (ESC) – pokud je přítomný | |
| 35 | 40 A zelená | — | Napájení baterie – Modul prevence blokování brzd (ABS) – v závislosti od vybavení/ Modul elektronického řízení stability (ESC) – v závislosti od vybavení |
| 36 | 30 Amp Růžová | — | Napájení baterie — modul dveří pro cestující (PDM)/ modul dveří pro řidiče (DDM) |
| 37 | — | 25 Amp Přírodní | Modul horního napájení — pokud je přítomný |
Schéma pojistek a relé – Dodge Avenger
Týká se vozidel vyrobených v letech:
2011.

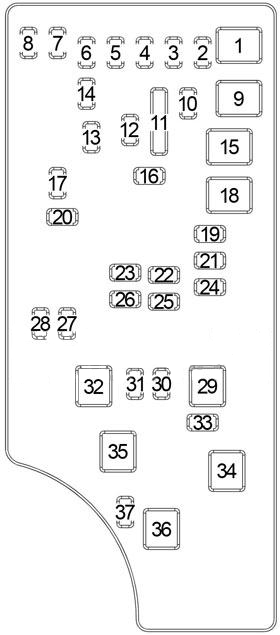

Integrovaný napájecí modul (pojistková skříňka) se nachází v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky s kazetou a mini pojistky. Štítek, který identifikuje každý prvek, může být vytištěn na vnitřní straně krytu.
| Hnízdo | Kazetová pojistka | mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kazetová pojistka | mini pojistka | Popis |
| 1 | 40 A zelená | — | Modul napájení horní — pokud je přítomný |
| 2 | — | 20 A žlutá | Modul AWD |
| 3 | — | 10 A červená | Střední brzdové světlo (CHMSL)/spínač brzdy |
| 4 | — | 10 A červená | Startování |
| 5 | — | 20 A žlutá | Přívěsné tažné zařízení – pokud je přítomné |
| 6 | — | 10 A červená | Spínač napájení zrcátka/klimatizace |
| 7 | — | 30 A zelená | Deaktivace zapalování (IOD) Senzor 1 |
| 8 | 30 A zelená | Deaktivace zapalování (IOD) Senzor 2 | |
| 9 | 40 A zelená | — | Napájení baterie – Elektricky nastavitelná sedadla – v závislosti od výbavy/Pumpa vzduchu PZEV – v závislosti od výbavy |
| 10 | — | 20 A žlutá | Přístrojová deska/klíče napájení/interiérové světla |
| 11 | — | 15 Amp světle modrá | Vyjímatelná pojistka (ve středové opěrce) |
| 12 | — | 20 A žlutá | — |
| 13 | — | 20 A žlutá | Startování |
| 14 | — | 10 A červená | Přístrojová deska |
| 15 | 40 A zelená | — | Relé ventilátoru chladiče |
| 16 | — | 15 A světle modrá | Zapalovač / střešní okno – pokud je přítomné |
| 17 | — | 10 A červená | Modul bezdrátové kontroly (WCM)/Hodiny/Modul řízení systému řízení (SCM) |
| 18 | 40 A zelená | — | Relé automatické deaktivace (ASD) |
| Hnízdo | Pojistka s kazetou | mini pojistka | Popis |
|---|---|---|---|
| 19 | — | 20 A žlutá | Zesilovač zvuku – pokud je přítomný |
| 20 | — | 15 A světle modrá | Rádio |
| 21 | — | 10 A červená | Siréna – pokud je přítomna |
| 22 | — | 10 A červená | Startování – Kontrola klimatu/ohřev poháru – pokud je přítomný |
| 23 | — | 15 A světle modrá | Relé 3 automatického deaktivování (ASD) |
| 24 | — | 25 Amp Přírodní | Otevírací střecha — pokud je přítomna |
| 25 | — | 10 A červená | Funkce startování — vyhřívaná zrcátka — pokud jsou přítomna |
| 26 | — | 15 A světle modrá | Relé 2 automatického deaktivování (ASD) |
| 27 | — | 10 A červená | Startování — modul klasifikace pasažérů (OCM)/kontrolér imobilizace pasažérů (ORC) |
| 28 | — | 10 A červená | Cyklus startování — modul klasifikace pasažérů (OCM)/kontrolér imobilizace pasažérů (ORC) |
| 29 | — | — | Auto teplé (bez pojistky) |
| 30 | — | 20 A žlutá | Startování — vyhřívaná sedadla — v závislosti od vybavení |
| 31 | — | 10 A červená | Stříkací systém světlometů — v závislosti od vybavení |
| 32 | 30 Amp Růžová | — | Relé 1 automatického deaktivování (ASD) |
| 33 | — | 10 A červená | Skupina spínačů/diagnostický konektor/modul řízení pohonného systému (PCM) |
| 34 | 30 Amp Růžová | Modul proti zablokování (ABS) – pokud je přítomný/Modul elektronické kontroly stability (ESC) – pokud je přítomný | |
| 35 | 40 A zelená | — | Modul proti zablokování (ABS) – pokud je přítomný / Modul elektronické kontroly stability (ESC) – pokud je přítomný |
| 36 | 30 Amp Růžová | — | Modul dveří pasažéra (PDM)/modul dveří řidiče (DDM) |
| 37 | — | 25 Amp Přírodní | Modul horního napájení — pokud je přítomný |
Schéma pojistek a relé – Dodge Avenger
Týká se vozidel vyrobených v letech:
2012, 2013, 2014.
Integrovaný napájecí modul (pojistková skříňka) se nachází v motorovém prostoru blízko jednotky vzduchového filtru.
Toto centrum obsahuje pojistky s kazetou a mini pojistky. Identifikační etiketa každého prvku může být vytištěna na vnitřní straně krytu.
| Hnízdo | Kazetová pojistka | mini pojistka | Popis |
|---|---|---|---|
| Hnízdo | Kazetová pojistka | mini pojistka | Popis |
| 1 | 40 A zelená | — | Modul napájení nahoře — pokud je přítomný |
| 2 | — | 20 A žlutá | Čerpadlo podtlaku brzd |
| 3 | — | 10 A červená | Střední horní brzdové světlo (CHMSL)/spínač brzd |
| 4 | — | 10 A červená | Zapalování |
| 5 | — | 20 A žlutá | Tažení přívěsu – pokud je přítomné |
| 6 | — | 10 A červená | Spínač napájení zrcátka/klimatizace |
| 7 | — | 30 A zelená | Deaktivace zapalování (IOD) Senzor 1 |
| 8 | — | 30 A zelená | Deaktivace zapalování (IOD) Senzor 2 |
| 9 | 40 A zelená | Napájení baterie — Elektrická sedadla — pokud jsou přítomna | |
| 10 | — | 20 A žlutá | Přístrojová deska/uzávěrky napájení/interiérové světla |
| 11 | — | 15 Amp světle modrá | Při bodě volitelného napájení (ve středové opěrce) |
| 12 | — | — | — |
| 13 | — | 20 A žlutá | Zapalování/zapalovač cigaret |
| 14 | — | 10 A červená | Přístrojová deska |
| 15 | 40 A zelená | — | Relé ventilátoru chladiče |
| 16 | — | 15 A polomodrá | Otevíratelná střecha — pokud je přítomna |
| 17 | — | 10 A červená | Modul bezdrátového ovládání (WCM)/Hodiny/Modul ovládání řízení (SCM) |
| 18 | 40 A zelená | — | Relé automatické deaktivace (ASD) |
| Hnízdo | Pojistka s kazetou | mini pojistka | Popis |
|---|---|---|---|
| 19 | — | 20 A žlutá | Zesilovač zvuku — pokud je přítomný |
| 20 | — | 15 A světle modrá | Rádio |
| 21 | — | 10 A červená | Siréna – pokud je přítomna |
| 22 | — | 10 A červená | Zapalování – Kontrola klimatizace/podpora pro vyhřívaný hrnek – pokud je přítomna |
| 23 | — | 15 A světle modrá | Relé 3 automatického vypnutí (ASD) |
| 24 | — | 25 Amp Přírodní | Otevřená střecha — pokud je přítomna |
| 25 | — | 10 A červená | Funkce zapalování — vyhřívaná zrcátka — pokud jsou přítomna |
| 26 | — | 15 A světle modrá | Relé 2 automatického vypnutí (ASD) |
| 27 | — | 10 A červená | Zapalování — modul klasifikace cestujících (OCM)/kontrolór imobilizace cestujících (ORC) |
| 28 | — | 10 A červená | Zapalování — modul klasifikace cestujících (OCM)/kontrolór imobilizace cestujících (ORC) |
| 29 | — | — | Vytápění (bez pojistky) |
| 30 | — | 20 A žlutá | Zapalování — vyhřívaná sedadla — v závislosti od výbavy |
| 31 | — | — | Rezerva |
| 32 | 30 Amp Růžová | — | Relé 1 automatického vypnutí (ASD) |
| 33 | — | 10 A červená | Jednotka spínačů/diagnostický konektor/modul řízení motoru (PCM) |
| 34 | 30 Amp Růžová | — | Modul proti zablokování (ABS) – pokud je přítomný/ Modul elektronické kontroly stability (ESC) – pokud je přítomný |
| 35 | 40 A zelená | — | Modul proti zablokování (ABS) – pokud je přítomný/ Modul elektronické kontroly stability (ESC) – pokud je přítomný |
| 36 | 30 Amp Růžová | — | Modul dveří pro cestující (PDM)/ modul dveří pro řidiče (DDM) |
| 37 | — | 25 Amp Přírodní | Modul napájení nahoře — pokud je přítomný |
O Dodge Avenger (2008-2014)
Dodge Avenger, vyráběný v letech 2008 až 2014, je středně velký sedan, který nabízí kombinaci stylového designu a spolehlivého výkonu. Tento model je známý svou robustní konstrukcí a komfortním interiérem, který poskytuje pohodlí pro řidiče i pasažéry. Dodge Avenger byl dostupný s různými motorizacemi, včetně čtyřválcových a šestiválcových motorů, což umožňovalo zákazníkům vybrat si podle svých preferencí mezi úsporností a výkonem. Tento model byl oblíbený pro svou jízdní stabilitu a bezpečnostní prvky, které zabezpečovaly bezpečnou jízdu na různých typech silnic.
Schéma pojistkové skříňky Dodge Avenger
Tato stránka zobrazuje schéma pojistkové skříňky pro model Dodge Avenger, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto autě jsou pod kapotou a v prostoru pro cestující, což usnadňuje přístup k pojistkám. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
