Dodge RAM 100, 150, 250, 350 (1981-1993) – pojistková skříňka
Schéma pojistek a relé – Dodge RAM 100, 150, 250, 350
Týká se nových vozidel v letech:
1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

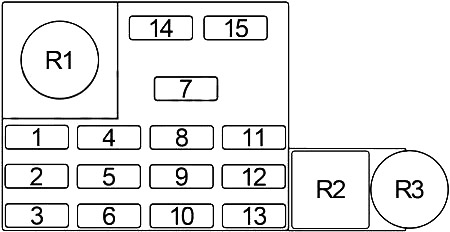

Schéma pojistkové skříňky v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 2 | 1992-1993: Kontrola rychlosti |
| 30 | 1983-1991: Motor ventilátoru topení klimatizace | |
| 2 | 5 | 1992: Ukazatele varování na přístrojové desce, ukazatele, akustický signál, modul přetížení, čekání na start, ukazatel vody v palivu (Diesel), světla paliva |
| 30 | 1988-1991: Elektrická okna | |
| 5 | 1983-1987: Osvětlení přístrojové desky, spínače světel, osvětlení desky sněhu, osvětlení 4WD, rádio, hodiny a popelník | |
| 3 | 20 | 1992-1993: Světla couvání, odmrazovač zadního okna a časovač |
| 20 | 1987-1991: Ukazatele nebezpečí | |
| 15 | 1983-1986: Ukazatele nebezpečí | |
| 4 | 20 | 1991-1993: Vnější světla, světlo rádia, relé klaksonu |
| 10 | 1985-1990: Rádio, hodiny (napájení) | |
| 5 | 1983-1984: Rádio | |
| 5 | 20 | 1991-1993: Světla stop, akustický signál modulu proti zablokování brzd |
| 20 | 1987-1990: Ukazatele, kontrola desky sněhu, světlo teploty oleje převodovky, modul proti zablokování brzd (1989-1990) | |
| 15 | 1983-1986: světla couvání, směrovka | |
| 6 | 20 | 1991-1993: Elektrické zámky dveří |
| 20 | 1987-1990: Přední stěrače, spojka klimatizace (Diesel) | |
| 20 | 1983, 1985-1986: spojka klimatizace, světlo varování údržby, nastavení rychlosti, světlo teploty oleje převodovky, solenoidy kontroly desky sněhu | |
| 7 | 15 | 1991-1993: Zapalovač |
| 15 | 1990: Relé klaksonu | |
| 20 | 1987-1989: Relé klaksonu, zapalovač, rádio (1987), paměť hodin (1987), akustický signál varování vstupu (1987), akustický signál varování světel (1987) | |
| 20 | 1985-1986: Obvod světel přívěsu | |
| 20 | 1983: Elektronika varování údržby | |
| 8 | 10 | 1991-1993: Rádio, hodiny |
| 25 | 1983-1990: Osvětlení obrysu a identifikace, zadní světla, parkovací světla, boční a licenční světla, modul ukazatele 4WD (1983-1984) | |
| 9 | 20 | 1991-1993: Deska sněhu druhá (1991-1992); Ukazatele, modul RWAL |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | 1988-1990: Stop, akustický signál klíče, akustický signál zapnutí světlometů, světlo upozornění na brzdění antiblock (1989-1990) | |
| 20 | 1987: Kupole, mapa, náklad a světla na požádání (1987). | |
| 20 | 1983-1986: Světlo stop, světlo kupole, světlo mapy, světlo na uvítanou, klakson, relé akustického signálu, akustický signál EMR, světlo nákladu, osvětlení prostoru pro cestující, paměť hodinek, paměť rádia | |
| 10 | 20 | 1991-1993: Tergicristalli přední, spojka klimatizace Diesel (1991) |
| 30 | 1988-1990: Zámky elektrických dveří | |
| 30 | 1983-1987: Elektrická okna, zámky dveří | |
| 11 | 30 | 1992-1993: Motor ventilátoru topení klimatizace |
| 2 | 1991: Kontrola rychlosti | |
| 10 | 1988-1990: Relé stěračů/ostřikovačů čelního skla (1988), paměť rádia, paměť hodinek, prostor pro napájená zrcátka, osvětlení kupole, osvětlení stropu, osvětlení mapy, osvětlení nákladu | |
| 5 | 1997: Relé elektrického okna, relé kontroly rychlosti, světlo upozornění 4WD (1987). | |
| 3 | 1985-1986: Světlo upozornění 4WD | |
| 3 | 1983: sklopná dvířka, relé elektrického okna, displej hodinek | |
| 12 | 30 | 1992-1993: Elektrická okna |
| 5 | 1989-1991: Upozornění na brzdění, světlo bezpečnostního pásu, akustický signál bezpečnostního pásu, ukazatel paliva, ukazatel oleje, ukazatel teploty, světlo upozornění oleje, světlo upozornění teploty, kontrola rychlosti, modul OD, kontrola motoru, 4WD, systém antiblock, nízké palivo, dveře výtahu, světla na čekání na naftu a vodu v palivu | |
| 5 | 1987-1988: Upozornění na brzdění, osvětlení bezpečnostního pásu, akustický signál bezpečnostního pásu, ukazatel paliva, ukazatel oleje, ukazatel teploty, kontrola rychlosti (1988) | |
| 3 | 1983-1986: Upozornění na brzdění, osvětlení bezpečnostního pásu, akustický signál bezpečnostního pásu, ukazatel paliva, ukazatel oleje, ukazatel teploty | |
| 13 | 20 | 1992-1993: Ukazatele nebezpečí |
| 20 | 1987-1991: Spojka klimatizace (1987-1988), elektromagnet zastavení motoru na volnoběhu (1988), světla couvání, hodiny rozmrazovače zadního skla, spínač rozmrazovače zadního skla | |
| 14 | 3 | 1993: osvětlení světla |
| 3 | 1990-1992: Osvětlení palubní desky | |
| 3 | 1988-1989: Klimatizace, topení, spínač světlometů, popelník, deska sněhu, rádio, hodiny, spínač OD | |
| 15 | 10 | 1991-1993: Paměť rádia, paměť hodinek, vnitřní osvětlení elektrického zrcátka, osvětlení pod kapotou |
| 15 | 1990: Zapalovač cigaret | |
| R1 | Spínač nouzových světel | |
| R2 | Klakson | |
| R3 | Ukazatele nouzových světel | |
O Dodge RAM 100, 150, 250, 350 (1981-1993)
Modely Dodge RAM 100, 150, 250 a 350 vyráběné v letech 1981 až 1993 jsou známé svou robustností a spolehlivostí. Tato vozidla byla navržena pro náročné podmínky a nabízela různé možnosti motorů, včetně řadových šestiválců a V8 motorů. Jejich konstrukce byla přizpůsobena pro těžké náklady a terénní jízdy, což je činilo oblíbenými mezi farmáři a stavebními pracovníky. Interiér byl jednoduchý, ale funkční, s důrazem na praktičnost a odolnost. Tyto modely si získaly reputaci jako pracovní koně, které dokážou zvládnout téměř jakýkoli úkol.
Schéma pojistkové skříňky Dodge RAM 100, 150, 250, 350
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Dodge RAM 100, 150, 250 a 350. Typické umístění pojistkové skříňky v těchto vozidlech je pod palubní deskou na straně řidiče nebo v motorovém prostoru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správnou funkci vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
