Ford Windstar (1994-2003) – pojistková skříňka
Schéma pojistek a relé – Ford Windstar
Týká se nových vozidel v letech:
1994, 1995, 1996, 1997, 1998.
Pojistková skříňka v kabině
Panel pojistek se nachází pod přístrojovou deskou.
- Abyste odstranili kryt panelu pojistek, zatáhněte dolů za rukojeť krytu panelu pojistek.
- Na panelu pojistek najděte číslo pojistky, kterou chcete zkontrolovat.
- Použijte nástroj na vyjímání pojistek k odstranění pojistky.
- Zkontrolujte pojistku, abyste zjistili, zda je spálená. Podívejte se přes průhlednou stranu pojistky, abyste viděli, zda je kovový drát uvnitř přerušen. Pokud ano, pojistka je spálená a musí být nahrazena pojistkou s adekvátní intenzitou proudu.
- Nasaďte zpět kryt panelu pojistek.
I po výměně pojistky se bude nadále spalovat, pokud nenajdete příčinu přetížení. Pokud se pojistka nadále spaluje, zkontrolujte elektrické vedení.
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Zrcadlo napájení/lampa výstrahy proti krádeži/diagnostické napájení |
| 2 | 10 | Levá zadní strana, brzdové světlo, světla na polohu |
| 3 | 5 | Přístrojová deska/další rádio/zapalovač cigaret/grafika světlometů/spínač osvětlení s vyhříváním/kontrola vytápění/zámky/elektromotory oken/spínač zadního stěrače/zadní chladič/spínač mlhových světlometů |
| 4 | 10 | Boční obrysová světla |
| 5 | 20 | Mytí světlometů |
| 6 | 15 | Okno na překlopení vlevo/okno na překlopení vpravo |
| 7 | 15 | Brzdové světlo namontované nahoře/brzdové světlo vpravo/brzdové světlo vlevo/UE/blokování brzdového pedálu/regulace rychlosti |
| 8 | 10 | Zadní světla vpravo, brzdové světlo, světla na polohu |
| 9 | — | Nepoužívá se |
| 10 | 10 | Světelný indikátor dálkových světel (pouze elektronická přístrojová deska) |
| 11 | 15 | Parkovací světla |
| 12 | 10 | GEM/modul proti krádeži/modul bezklíčového přístupu/modul poruchy lampy/rádio přijímač/další rádio/lampa modulu poruchy lampy |
| 13 | 15 | Rádio/CD měnič |
| 14 | 5 | Přístrojová deska/elektrochromatické zrcadlo |
| 15 | 15 | „GEM“ |
| 16 | 15 | Relé klaksonu/klakson (cívka) |
| 17 | 15 | Přední mlhová světla |
| 18 | 25 | Relé stěrače/stěrač/pumpa na mytí skel |
| 19 | 10 | GEM/e-elektronika |
| 20 | 25 | Cívka zapalování/kondenzátor zapalování/IRCM |
| 21 | 10 | Spojka A/C/blokování brzdového pedálu/spínač osvětlení s vyhříváním (cívka)/motor dveří smíšený, elektronická skupina/diagnostický modul airbagu |
| 22 | 20 | Zapalovač cigaret zadní/wall plug napájení |
| 23 | 15 | Stěrače a Flash to Pass |
| 24 | 20 | Motor stěrače zadního/pumpa na mytí skel zadního |
| 25 | 10 | Směrovky R (přístrojová deska) |
| 26 | 10 | Světlomet levý Aero |
| 27 | 15 | Denní světla |
| 28 | 15 | Zapalovač cigaret přední |
| 29 | 15 | Relé úspory baterie (cívka)/relé vnitřního osvětlení (cívka)/relé zpožděného příslušenství (cívka)/lampy na osvětlení/lampa pod kapotou/lampa v odkládací schránce/lampa na čtení v druhém řadě/lampa na liště/lampa sloupku B/lampa na nakládání/lampa na strop/lampy na pozornost/lampy ve tvaru klíče/modul přístupu bez klíče |
| 30 | 25 | Kontrola rychlosti/spínač tlaku brzdy |
| 31 | 10 | Kompresor vyvážení/elektromagnetický ventil levý a pravý pružiny |
| 32 | 10 | Světlomet pravý Aero |
| 33 | 15 | Modul ABS/relé ABS |
| 34 | 30 | Okno napájení levé/relé na jedno tlačítko (cívka) |
| 35 | 15 | Modul proti krádeži |
| 36 | 30 | Spínač režimu klimatizace |
| 37 | 20 | Motory zámků elektrických dveří |
| 38 | 15 | Vyhřívaná zrcátka |
| 39 | 30 | Motor ventilátoru vytápění zadního |
| 40 | 30 | Elektrické okno pravé |
| 41 | — | Nepoužívá se |
| 42 | — | Nepoužívá se |
| 43 | — | Nepoužívá se |
| 44 | — | Nepoužívá se |

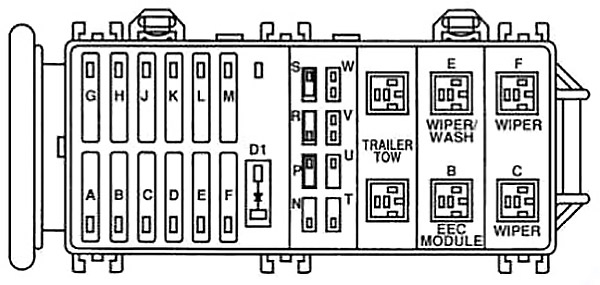

Pojistková skříňka v motorovém prostoru
Nachází se na straně řidiče v motorovém prostoru.
| Číslo | Ampér [A] | Popis |
| A | 50 | Tažení přívěsu |
| B | 60 | Ventilátory chlazení motoru |
| C | 60 | Elektromagnet startovacího motoru/pojistka 30/pojistka 36/pojistka 2 |
| D | 60 | Pojistka 6/pojistka 12/pojistka 8/pojistka 18/pojistka 14/pojistka 24/pojistka 20/pojistka 21/pojistka 27/pojistka 33 |
| E | 60 | Motor ventilátoru vytápění zadního/fusibile 39/Pneumatické odpružení |
| F | 60 | Elektrická sedadla |
| G | — | Nepoužívá se |
| H | 40 | Ventilátory chlazení motoru |
| J | 60 | Pojistka 13/pojistka 25/pojistka 1/pojistka 34/pojistka 37/pojistka 40/pojistka 7/pojistka 19/pojistka 4 |
| K | 60 | Světlomety/pojistka 10/pojistka II/pojistka 3/pojistka 9/pojistka 23/pojistka 29/pojistka 35/pojistka 41 |
| L | 60 | Modul řízení/motor čerpadla ABS |
| M | 60 | Osvětlení vyhřívané/pojistka 16/pojistka 28/pojistka 22/pojistka 38 |
| N | 20 | PCM/čerpadlo paliva |
| P | — | Nepoužívá se |
| R | 15 | Paměť PCM |
| S | 30 | Senzor identifikace osy/válce/modul EDIS/napájení PCM/ovládání EGR/HEGO/lAC/ vstřikovače/MAFS/VMV |
| T | 15 | Regulátor vnitřní alternátoru |
| U | 10 | Napájení airbagu |
| V | 10 | Kontrolka deaktivace přetížení |
| W | 10 | Monitor ventilátoru PCM |
| Dioda | ||
| D1 | Spínač kapoty | |
Relé
Pojistková skříňka relé se nachází s pojistkami maxi blízko baterie, a druhá s panelem pojistek pod přístrojovou deskou.
Schéma pojistek a relé – Ford Windstar
Vztahuje se na nová vozidla v letech:
1999, 2000, 2001, 2002, 2003.
Schéma pojistkové skříňky v kabině
Panel pojistek se nachází pod a nalevo od volantu, blízko pedálu brzdy. Odstraňte kryt panelu, abyste získali přístup k pojistkám. K vyjmutí pojistky použijte nástroj na vyjímání pojistek umístěný na krytu panelu pojistek.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Osvětlení Stepwell, osvětlení jezera, čtecí světla v druhém řadě, čtecí světla v třetím řadě, lampa Cargo, lampa na strop, lampa mapa, osvětlení pokrytí / prázdné, klávesnice bezklíčového přístupu (RKE), zrcadla směrovek |
| 2 | 25 | Externí osvětlení I/P, videorekordér (VCP), lampa v odkládací schránce, modul přívěsu (do roku 2000) |
| 3 | 15 | od roku 2001: Motory elektrických zrcátek, motor s nastavitelným pedálem, paměťový modul (pokud je přítomen) |
| 10 | do roku 2000: Motory elektrických zrcátek | |
| 4 | — | Nepoužívá se |
| 5 | 20 | Napájecí bod konzoly |
| 6 | 15 | Rádio, CD měnič, modul bezklíčového otevírání dveří, modul posuvných dveří (PSD), rádio ovladač na zadním sedadle (pokud je přítomen), zábavní modul na zadním sedadle (pokud je přítomen) |
| 7 | 15 | Levé zadní směrové světlo, couvací světla, pravé brzdové světlo, pravé zadní světlo, světla na evidenci |
| 8 | 20 | Elektronický modul vzadu (motory zámku posuvných dveří RHF / pravé posuvné levé / zadní dveře, motor dveří v režimu pomocného vzduchu, motor dveří v režimu pomocného vzduchu) |
| 9 | 10 | Přístrojová deska, relé modulu řízení systému přenosu (PCM) (cívka) |
| 10 | 15 | Vyhřívané podsvícené relé (cívka), modul řízení rychlosti, modul řízení brzdového systému proti zablokování (ABS) nebo modul IVD, spínač vyhřívaného sedadla (pokud je přítomen), modul vyhřívaného sedadla (pokud je přítomen), přístrojová deska, pohon teploty předních smíšených dveří, elektromagnetický zámek brzdového spínače, PCM, modul PSD, systém detekce vzadu (RSS), přední řídicí hlava klimatizace, senzor úhlu řízení (pokud je přítomen) |
| 11 | 15 | od roku 2001: Elektrický pohon brzdy, elektromagnetický zámek brzdového spínače, elektronický modul vzadu |
| 10 | do roku 2000: Elektrický pohon brzdy, elektromagnetický zámek brzdového spínače, elektronický modul vzadu | |
| 12 | 20 | Centrální brzdové světlo namontované nahoře, modul tažení přívěsu (do roku 2000) |
| 13 | 10 | Pravé zadní směrové světlo, levé brzdové světlo, levé zadní světlo |
| 14 | 10 | Senzor automatické lampy, spínač zrušení přetížení přenosu, elektronický modul vpředu, modul kompasu, elektrochromatické zrcadlo, spínač konzoly horních posuvných dveří |
| 15 | 20 | od roku 2001: Napájecí bod konzoly |
| 16 | 10 | Přístrojová deska, elektronický modul vzadu (do roku 2000) |
| 17 | 20 | Zapalovač/cigareta napájecí bod, konektor Datalink |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 18 | 15 | od 2001: Motory oken čtvrtí, podsvícení spínače okna vpravo, podsvícení spínače zámku vpravo, podsvícení hlavního ovládacího spínače (LH), rádio, VCP, displej s kapalnými krystaly (LCD), elektronický modul vpředu |
| 10 | až do 2000: Motor okna čtvrtí vlevo, Motor okna čtvrtí vpravo, Podsvícení spínače okna vpravo, Podsvícení spínače zámku vpravo, Podsvícení hlavního ovládacího spínače (vlevo), Rádio | |
| 19 | 10 | Relé přerušení motorku startéru (cívka) |
| 20 | — | Nepoužívá se |
| 21 | — | Nepoužívá se |
| 22 | 10 | Vyhřívaná zrcátka |
| 23 | 20 | Bod napájení karoserie, pomocné cívky relé ventilátoru #1 a #2 |
| 24 | — | Nepoužívá se |
| 25 | 10 | Rádio (ochrana proti krádeži) |
| 26 | 10 | Modul airbagu, indikátor deaktivace airbagu pasažéra, senzor tlaku hmotnosti sedadla pasažéra ECU |
| 27 | — | Nepoužívá se |
| 28 | 10 | Skupina |
| 29 | 2 | 2003: Spínač deaktivace kontroly rychlosti |
| Relé | ||
| Relé 1 | Relé výkonu systému přepínání #4 | |
| Relé 2 | Pomocné relé zpoždění | |
| Relé 3 | Relé motoru předního ventilátoru | |
| Relé 4 | Relé výkonu systému přepínání č. 3 | |
| Relé 5 | Relé odmrazování zadního | |
| Relé 6 | Pomocné relé motoru ventilátoru | |

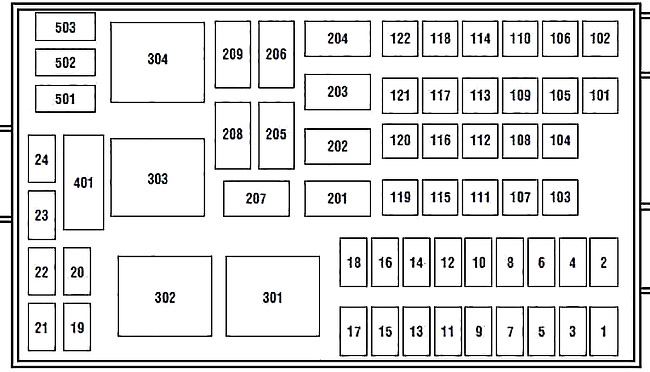

Schéma pojistkové skříňky v motorovém prostoru
Pojistková skříňka se nachází v motorovém prostoru. Pojistková skříňka obsahuje pojistky s vysokým proudem, které chrání hlavní elektrické obvody vozidla před přetížením.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 1 | 30 | Modul řízení systému přenosu (PCM) |
| 2 | 10 | PCM, elektronický modul přední (FEM) |
| 3 | 10 | Spojka kompresoru klimatizace |
| 4 | 25 | Klakson, relé klaksonu (cívka) |
| 5 | 15 | Motor čerpadla paliva, PCM |
| 6 | 30 | Motor předního stěrače, relé předního stěrače, čerpadlo předního umývače, FEM |
| 7 | 25 | Motor zadního stěrače, čerpadlo zadního umývače, relé zadního stěrače (cívka) |
| 8 | — | Nepoužívá se |
| 9 | 15 | od 2000: Pravý světlomet (tlumené a dálkové světla) |
| 10 | 15 | od 2000: Přední pravé světlo polohy, přední pravá směrovka, přední pravé rohové světlo, přední pravé pomocné světlo |
| 11 | 15 | od 2000: Přední levé světlo polohy, přední levá směrovka, přední levé rohové světlo, přední levé pomocné světlo |
| 12 | 15 | od 2000: Levý světlomet (tlumené a dálkové světla) |
| 13 | 10 | od 2001: Senzor pole alternátoru |
| 14 | 10 | od 2000: Elektronický modul přední (motor zámku dveří LH) |
| 15 | 20 | od 2001: Světla pro tažení přívěsu |
| 15 | 1999: Pravý světlomet (tlumené a dálkové světla) | |
| 16 | 20 | od 2001: Směrovky přívěsu |
| 15 | 1999: Levý světlomet (tlumené a dálkové světla) | |
| 17 | — | Nepoužívá se |
| 18 | — | Nepoužívá se |
| 19 | 15 | Příprava AX4S, ventil pro řízení par (VMV), cívka relé spojky klimatizace, elektromagnetický ventil EGR, senzor řízení paliva motoru H02S #11, senzor řízení paliva motoru H02S #21, senzor monitorování katalyzátoru H02S #12, senzor monitorování katalyzátoru H02S #22, elektromagnetický ventil pro odvod vzduchu nádrže, řízení sběrného potrubí (stav k 2001) |
| 20 | 15 | Cívka zapalování, ventil pro řízení nasávání vzduchu (IAC), vstřikovače paliva, senzor hmotnostního průtoku vzduchu (MAF), cívka relé čerpadla paliva, řízení kanálu sběrného potrubí, cívka relé ventilátoru s vysokou rychlostí, cívka relé ventilátoru s nízkou rychlostí, PCM, pasivní přijímač proti krádeži (stav k 2001), modul řízení systému přenosu (do 2000) |
| 21 | 10 | do 1999: Elektronický modul přední (motor zámku dveří LH) |
| 22 | 15 | do 1999: Přední pravé světlo polohy, přední pravá směrovka, přední pravé rohové světlo |
| 23 | 15 | do 1999: Přední levé světlo polohy, přední levá směrovka, přední levé rohové světlo |
| 24 | — | Nepoužívá se |
| 101 | 40 | Modul systému proti zablokování (ABS) nebo modul IVD |
| 102 | 40 | Modul ABS nebo modul IVD |
| 103 | 40 | Relé SSP4, relé SSP4 (cívka) |
| 104 | 30 | od 2001: Motory sedadel vlevo, motor bederní opěrky vlevo, modul paměti sedadla řidiče |
| 40 | do 2000: Motory sedadla vlevo, motor bederní opěrky | |
| 105 | 30 | Elektromagnet motorku startéru, spínač zapalování |
| 106 | 30 | Relé pomocné zpožděné, zpožděná cívka pomocného relé, FEM-motor předního skla vpravo |
| 107 | 50 | Motory ventilátoru chlazení motoru, rezistor pro snížení ventilátoru chlazení |
| 108 | 40 | do 1999: relé SSP2, relé SSP2 (cívka) |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 109 | 30 | od 2001: Moduly vyhřívaných sedadel |
| 40 | až do 1999: relé SSP1, relé SSP1 (cívka) | |
| 110 | 50 | Modul posuvných dveří vpravo (PSD) |
| 111 | 40 | od 2001: Pojistková skříňka připojení pojistek |
| 112 | 30 | Tažení přívěsu (stav k 2001), elektrický aktor brzdy |
| 113 | 30 | FEM – motor levého okna |
| 114 | 40 | Relé SSP3, cívka relé SSP3 |
| 115 | 50 | Bus pojistkové skříňky #2 |
| 116 | 30 | Vyhřívané relé podsvícení |
| 117 | 40 | Pomocná cívka relé ventilátoru, pomocný motor ventilátoru |
| 118 | 50 | Modul posuvných dveří vlevo |
| 119 | 30 | Bus pojistkové skříňky připojení #1 |
| 120 | 40 | Cívka relé předního ventilátora, motor předního ventilátora |
| 121 | 20 | Spínač zapalování, relé zadního odmrazování |
| 122 | 40 | Motory s napájením vpravo, bederní motor s napájením vpravo |
| Relé | ||
| 201 | Nepoužívá se | |
| 202 | Relé zapnutí/vypnutí předního stěrače | |
| 203 | Relé zadního stěrače | |
| 204 | Relé spojky klimatizace | |
| 205 | Relé klaksonu | |
| 206 | Nepoužívá se | |
| 207 | Relé palivového čerpadla | |
| 208 | Nepoužívá se | |
| 209 | Relé předního stěrače | |
| 301 | od 2001: Relé přerušení startovacího motoru | |
| až do 1999: Relé SSP2 | ||
| 302 | od 2001: Relé ventilátoru chlazení motoru při vysoké rychlosti | |
| až do 2000: Relé přerušení startování | ||
| 303 | od 2001: Relé ventilátoru chlazení motoru při nízké rychlosti | |
| až do 1999: Relé SSP1 | ||
| 304 | Relé PCM | |
| 401 | Nepoužívá se | |
| Dioda | ||
| 501 | Dioda modulu řízení systému přenosu | |
| 502 | až do 2000: Dioda spojky klimatizace | |
| 503 | Nepoužívá se | |
