Ford Taurus (1985-2019) – pojistková skříňka

Schéma pojistek a relé – Ford Taurus

Týká se vozidel vyrobených v letech:

1985, 1986, 1987, 1988, 1989, 1990, 1991.

Pojistka v prostoru pro cestující

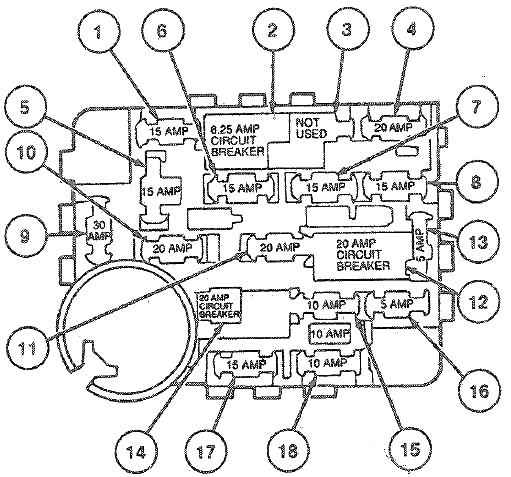

Pojistková skříňka se nachází pod přístrojovou deskou nalevo od volantu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	15	Zadní světla, brzdová světla, směrovky vpředu a vzadu, směrovky na přístrojové desce, kontrola rychlosti
2	7,5	Spínač obvodu: motor předního stěrače, modul přerušovaného stěrače, motor předního ostřikovače skla
3	–	Nepoužívá se
4	20	1993-1994: Přední parkovací světla, boční a zadní světla, akustický signál „Světla zapnuta“, přední laserová lampa (sable)
	15	1985-1992: Přední, boční a zadní světla, akustický signál „Světla zapnuta“, přední laserová lampa (sable)
5	15	Elektronický přístrojový panel, spínač odmrazování zadního skla, elektronický blikač, couvací světla, vyhřívaná lambda sonda (H02S), osvětlený modul přístupu/bez klíče, elektromagnet zámku brzdy, procesor řízení elektronického zámku dveří
6	15	Motory stěračů a ostřikovačů zadního skla (kombi), diagnostický modul, varovný signál, osvětlení spínače světlometů (sable), osvětlení hodin, osvětlení rádia, osvětlení ovládání EATC, relé napájení skla, zesilovač kontroly rychlosti
7	15	Mlhová světla
		1992-1994: Modul airbagu
8	15	Hodiny, paměť rádia, světlo v odkládací schránce, světlo v zavazadlovém prostoru, osvětlení v přístrojové desce, vnitřní světla, osvětlený modul přístupu/bez klíče, elektrická zrcátka, světla v motorovém prostoru, gong klíče na startování

Číslo	Ampéry [A]	Popis
9	30	Motor ventilátoru, regulátor rychlosti ventilátoru (EATC) (1985-91)
10	20	Flash-to-Pass, dálková světla a kontrolka
11	20	Rádio, audio zesilovač prémiové třídy, motor antény, záložní spínač rádia
12	20	Spínač obvodu: zapalovač cigaret, relé klaksonu, klakson,
		1993-94: Nepoužívá se
13	5	Osvětlení přístrojové desky, displej rádia, osvětlení odkládací schránky, displej kontroly EATC, osvětlení spínače vyhřívání zadního skla, osvětlení spínače stěrače, osvětlení spínače světlometů, displej hodinek, osvětlení PRNDL
14	–	Nepoužívá se
15	10	Osvětlení registrační značky, boční a zadní poziční světla
16	5	Elektronický přístrojový panel, kontrola EATC
17	15	Spojka kompresoru EATC, aktor dveří směsi, spojka kompresoru klimatizace
18	10	Modul automatického osvětlení, varovné světla přístrojového panelu, relé nízké úrovně oleje, akustický signál

Poloha světel

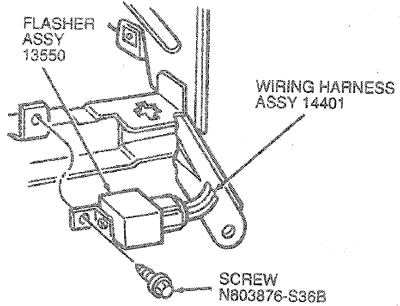

Elektronická směrovka a výstražný blikač jsou připevněny k dolnímu zesílení palubní desky nalevo pomocí šroubu (nad pojistkovou skříňkou).

Pojistka v motorovém prostoru

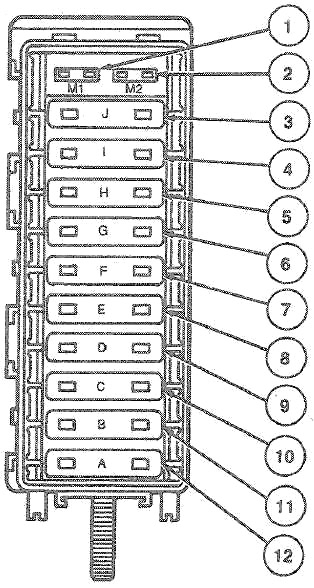

Nachází se na straně řidiče v motorovém prostoru.

Číslo	Ampéry [A]	Popis
1	10	Cívka zapalování
2	10	Kanál příslušenství
3	40	Blokování napájení/okno
4	40	Antiblokovací systém
5	40	Zadní odmrazování
6	30	Modul antiblokování
7	60	Světlomety
8	40	Panel pojistek
9	60	Ventilátor chlazení motoru
10	30	Elektronická kontrola motoru, řídicí modul systému převodovky (1994), relé čerpadla paliva (1994)
11	60	Spínač zapalování/motor ventilátoru
12	60	Spínač zapalování/motor ventilátoru

Poloha a hodnoty pojistek a automatických spínačů, které se nenacházejí v panelech, jsou zobrazeny v tabulce schémat ochranných obvodů níže.

Pojistka	Měřicí přístroj	Poloha
Výstup z alternátoru	12	Blízko panelu rozvodu napájení
Obvod detekce napětí alternátoru	18	Blízko panelu rozvodu napájení
Vyhřívané čelní sklo	18	Blízko vyhřívaného relé čelního skla

Schéma pojistek a relé – Ford Taurus

Vztahuje se na vozidla vyrobená v letech:

1995, 1996, 1997, 1998, 1999.

Pojistky v kabině

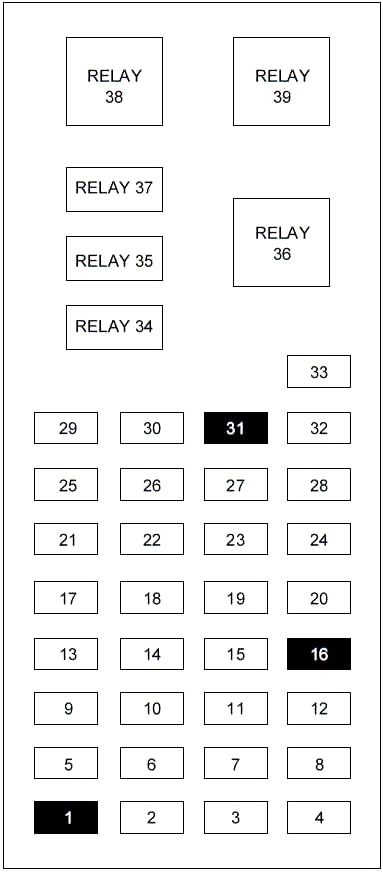

Panel pojistek se nachází pod a vlevo od volantu blízko pedálu brzdy. Odstraňte kryt panelu, abyste získali přístup k pojistkám.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Není používáno
2	5	Osvětlení přístrojů
3	10	Světlomet levý potkávací
4	10	Světlomet pravý potkávací
5	5	Přístroj pro kontrolu, aktivátor zamykání převodovky, odmrazování zadní
6	15	Senzor TR, světla couvání, denní světla, kontrola klimatizace, spínač MLPS, kontrola rychlosti
7	10	Senzor TR, relé startovacího motoru, spínač MLPS
8	5	Anténa výkonu, jednotka řízení rádia, GEM
9	10	ABS, centrální monitor teploty
10	20	Relé PCM, cívka zapalování, rádio, pasivní protizlodějský systém
11	5	Přístroj pro kontrolu, indikátor airbagu
12	5	Přístrojová deska, světla autolamp, spínač kontroly převodovky, integrovaný ovládací panel, GEM
13	5	Jednotka elektronického řízení (ECU), motor ventilátoru, airbag, automatická elektronická kontrola teploty
14	5	Modul řízení poloaktivního řízení, indikátor poruchy lampy
15	10	Multifunkční spínač (směrovka)
16	—	Není používáno
17	30	Stěrač/ostřikovač přední
18	5	Spínač světlometů
19	15	Stěrač/ostřikovač zadní

Číslo	Ampéry [A]	Popis
20	5	Integrovaný ovládací panel, dálkový vstup, telefon, GEM
21	20	Zapalovač
22	5	Elektrická zrcátka, elektrická anténa, osvětlení zavazadlového prostoru, osvětlení auta
23	5	GEM, systém stěrače, variabilní posilovač řízení, dálkový vstup, ochrana proti krádeži
24	5	RCC, tachometr, integrovaný ovládací panel, elektronický modul automatického nastavení teploty
25	10	Datový konektor (DLC)
26	15	Zavazadlový prostor
27	10	Relé úspory baterie
28	15	Kontrola rychlosti, brzdové světlo
29	15	Multifunkční spínač, (nebezpečí)
30	15	Dálková světla, denní světla, kontrolní přístroj
31	5	Napájení zadního světla
32	10	Integrovaný ovládací panel, vyhřívaná zrcátka
33	5	Elektrická okna, osvětlení zámku
Relé
34	Relé úspory baterie
35	Relé odemknutí dveří řidiče
36	Relé odmrazování zadního skla
37	Relé vnitřního osvětlení
38	Relé na snížení okna jedním tlačítkem
39	Relé zpoždění příslušenství

Pojistky v motorovém prostoru

Elektrická skříň se nachází v motorovém prostoru blízko baterie. Elektrická skříň obsahuje pojistky s vysokým proudem, které chrání hlavní elektrické obvody vozidla před přetížením.

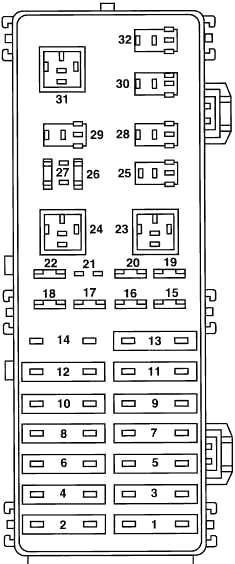

Schéma 1995-1996

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	40	Blokování připojení
2	30	napájení EWG
3	40	Startování
4	30	Blokování napájení
5	40	Startování
6	30	Elektrická sedadla
7	40	Odmlžování zadního okna
8	30	Tepelné čerpadlo
9	40	Chladicí ventilátor
10	20	Palivové čerpadlo
11	40	Motor ventilátoru
12	20	Poloaktivní odpružení
13	40	ABS modul
14	20	Rádio
15	15	Den světla
16	10	Airbag

Číslo	Ampéry [A]	Popis
17	20	Rádio
18	30	Světlomety
19	15	Klakson
20	15	Parkovací světla
21	–	Nepoužívá se
22	30	Světlomety
26	30	Alternátor
27	10	Výkon Hego
Relé
23	Relé motoru ventilátoru
24	Relé parkování stěrače
25	Relé stěrače
28	Relé motoru ostřikovače
29	Relé klaksonu
30	Relé automatických světlometů
31	Relé startovacího motoru
32	Relé parkování autolampy

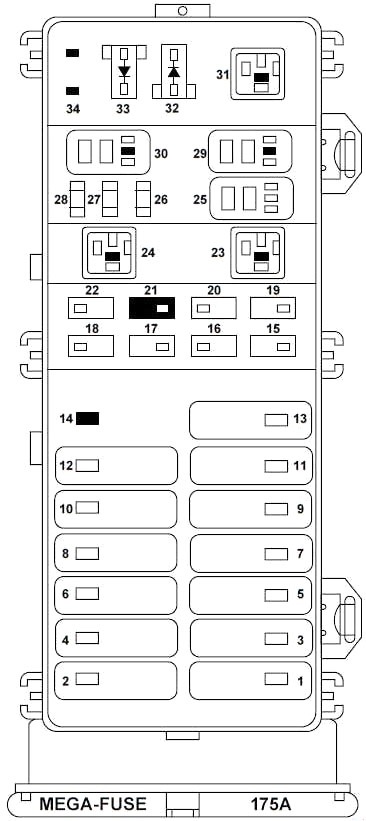

Schéma 1997-1999

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	40	Panel pro připojení pojistek
2	30	Relé PCM
3	40	Spínač zapalování, relé startovacího motoru
4	30	Relé zpoždění příslušenství, zásuvka napájení
5	40	Klíč zapalování
6	—	Nepoužívá se
7	40	Relé odmrazování zadního okna
8	30	Elektromagnet Thermactor Air ByPass, relé polovodičové EAM
9	40	Relé ventilátoru chlazení s vysokou rychlostí, relé ventilátoru chlazení s nízkou rychlostí
10	20	Relé palivového čerpadla
11	40	Relé motoru ventilátoru
12	20	Modul řízení poloosového
13	40	Modul řízení ABS
14	—	Nepoužívá se
15	15	Modul denních světel (DRL)
16	10	Jednotka elektronického řízení (ECU)
17	20	Jednotka řízení zadní, CD měnič

Číslo	Ampéry [A]	Popis
18	30	Modul řízení ABS
19	15	Relé klaksonu, modul řízení motoru (PCM)
20	15	Spínač světlometů, relé parkovacích světel
21	—	Nepoužívá se
22	30	Relé automatických světel, multifunkční spínač, spínač světlometů
25	—	Relé spojky klimatizace
26	30	Generátor
27	10	Relé spojky klimatizace
28	15	Vyhřívané senzory kyslíku, odvětrání nádrže
Relé
23	Relé motoru ventilátoru
24	Relé startéru
29	Relé palivového čerpadla
30	Relé PCM
31	Relé ventilátoru chlazení při nízké rychlosti
Dioda
32	Dioda PCM
33	Dioda spojky klimatizace
34	Nepoužívá se

Schéma pojistek a relé – Ford Taurus

Týká se vozidel vyrobených v letech:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

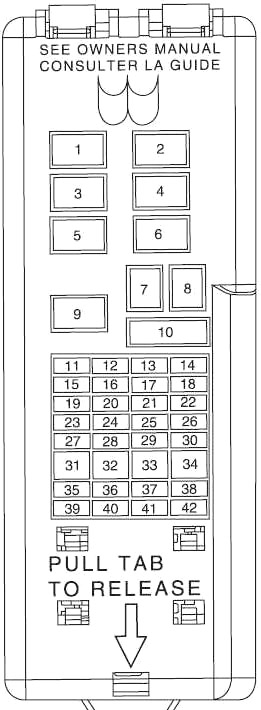

Schéma panelu pojistek palubní desky

Panel pojistek se nachází pod a vlevo od volantu, blízko pedálu brzdy. Odstraňte kryt panelu, abyste získali přístup k pojistkám.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
7	40	1999-2002: Napájení mřížky zadního odmrazování
		2003-2007
		Napájení mřížky zadního odmrazování (pouze kombi)
		Napájení cívky relé zadního odmrazování (pouze sedan)
	20	2004-2005:
		Napájení mřížky zadního odmrazování (pouze kombi)
		Napájení cívky relé zadního odmrazování (pouze sedan)
		2006-2007: Napájení cívky relé zadního odmrazování
8	40	Motor ventilátoru
10	30	Spínač obvodu: elektrická sedadla, zpožděné příslušenství, nastavitelné pedály (1999-2004)
11	15	1999-2003: Integrovaný ovládací panel (ICP), ovládání zadních stěračů, přední stěrač, mobilní telefon, osvětlení spínače pro cestující, GEM, motor zadního stěrače
	10	2004-2006: Pravé světlomety
		2007: Levé světlomety
12	10	1999-2003: Vyhřívaná zrcátka, spínač zadního odmrazování
	15	2004-2007: Mlhová světla
13	20	1999-2003: Zapalovač cigaret, bod pomocného napájení
		2004-2007: Nepoužívá se
14	—	Nepoužívá se
15	30	1999-2003: Motor předních stěračů
	10	2004-2006: Levé světlomety
		2007: Pravé světlomety
16	15	1999-2003: Napájení blikače a GEM, napájení integrovaného ovládacího panelu (ICP), paměť RCC, přístrojový panel
		2004-2007: Nepoužívá se
17	15	Brzdové světlo, spínač deaktivace tempomatu
18	15	1999-2003: Nepoužívá se
		2004-2007: Světla polohy, PWM (podsvícení), autolampy
19	10	1999-2003: Nepoužívá se
		2004-2007: Vyhřívaná zrcátka, zadní indikátor spínače odmrazování
20	10	1999-2003: Nepoužívá se
		2004-2007: Bezpečnostní pásy (modul airbag/modul OCS)
21	15	1999-2003: Nepoužívá se
		2004-2007: Senzor průtoku převodovky (spínač polohy převodovky)
22	20	1999-2003: Elektromagnet uvolnění krytu prostoru, relé blokování/odemknutí
	15	2004-2007: Čerpadlo předního ostřikovače, elektrochromatické zrcátko, kompas, přístrojový panel (RUN/ACC), logika integrovaného ovládacího panelu (ICP), zadní stěrač (pouze kombi), ostřikovač zadního skla (pouze kombi)
23	10	1999-2003: Modul airbagu, vysílač PATS
	30	2004-2007: Motor předního stěrače
24	15	1999-2002:  Relé přechodu
		2003-2007: Nepoužívá se
25	2	1999-2003: Relé PCM, relé čerpadla paliva (2002-2003)

Číslo	Ampéry [A]	Popis
20	2004-2007: Bod napájení
26	10	1999-2003: zrcátka, anténa napájení, modul impulzního napětí, lampa na víku motorového prostoru, úspora baterie
	20	2004-2007: Elektrické zámky, uvolnění zadního víka (kombi) / zavazadlového prostoru (sedan)
27	10	1999-2003: Směrovky a varovná světla, integrovaný ovládací panel (ICP), vysílač FFV, GEM
		2004-2007: Systém proti zablokování (ABS), kontrola rychlosti, kontrola trakce, blokování převodovky brzdy, spínač funkcí klimatizace (pouze manuální klimatizace), dveře pro míchání teploty (pouze manuální klimatizace), hadice pro odmrazování
28	10	1999-2003: Cívka relé motoru ventilátoru, logika EATC, světla v kabině (2002-2003)
	15	2004-2007: Směrovky, rezervní světla
29	15	1999-2003: Automobilová světla, světla polohy (2002-2003), PWM (2002-2003), spínač světlometů
	20	2004-2007: Zapalovač cigaret
30	15	1999-2003: Klakson a spínač klaksonu, konektor OBD II
	10	2004-2007: vnější osvětlení, úspora baterie, elektrická zrcátka, lampa palubní desky, anténa napájení (pouze kombi), modul impulzního napětí (pouze kombi)
31	10	1999-2003: Nepoužívá se
		2004-2007: Cívka relé motoru ventilátoru, logika automatické elektronické kontroly teploty (EATC), lampa v kabině
		cívka relé
32	10	1999-2003: ABS, cívka relé DRL, aktor kontroly rychlosti, spínač kontroly trakce, spínač výběru vytápění AC, aktor dveří pro míchání, blokování převodovky brzdy, cívka relé pro odmrazování zadního skla (2002-2003)
		2004-2007: Cluster, modul paliva Flex, logika ICP, modul pasivního alarmu (napájení GEM), kompas
33	15	1999-2003: Nepoužívá se
		2004-2007: Varovný signál, napájení clusteru, napájení ICP, EATC
34	5	1999-2003: Nepoužívá se
		2004-2007: logika GEM
35	10	1999-2003: Nepoužívá se
		2004-2007: Podsvícení, osvětlení popelníku (2005-2007)
36	15	1999-2003: Směrovky, rezervní světla
	2	2004-2007: Relé modulu řízení systému přenosu (PCM), relé čerpadla paliva, spojka klimatizace
37	15	1999-2003: Spínač polohy převodovky
	25	2004-2007: Autolampa, denní světla (DRL), Flash-to-pass, spínač světlometů
38	5	1999-2003: Spínač neaktivity GEM Park
	15	2004-2007: Klakson, diagnostický konektor (OBD II)
39	—	Nepoužívá se
40	—	Nepoužívá se
41	—	Nepoužívá se
42	—	Nepoužívá se
Relé
1	Relé zpoždění příslušenství
2	Relé s jedním tlačítkem ovladače
3	Relé motoru ventilátoru
4	Relé směrovek
5	Nepoužívá se
6	Nepoužívá se
9	Relé pro odmrazování zadního skla

Schéma panelu pojistek v motorovém prostoru

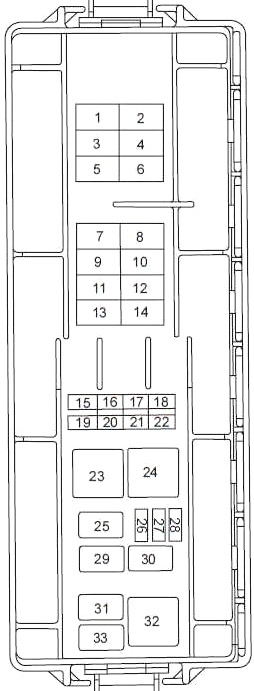

Panel rozvodu napájení se nachází v motorovém prostoru. Panel rozvodu obsahuje pojistky s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	60	Panel připojení pojistek
2	30	Relé modulu řízení systému přenosu (PCM)
3	60	Panel připojení pojistek
4	10	1999-2003: Nepoužívá se
		2004-2007:
		Spínač obvodu: ventilátor chlazení při nízké rychlosti
5	40	1999-2003: Nepoužívá se
		2004-2007: Ventilátor chlazení (hlavní)
6	—	1999-2003: Nepoužívá se
7	40	Relé startéru, spínač zapalování
8	20	1999-2002:  Relé přechod (jen export)
		2003-2007: Nepoužívá se
9	40	1999-2003: Relé ventilátoru chlazení
	20	2004-2007: Ventilátor chlazení (strana pasažéra)
10	20	1999-2003: Nepoužívá se
		2004-2007: Ventilátor chlazení (strana řidiče)
11	20	1999-2001: Termální relé (jen FFV)
		2002: Nepoužívá se
	50	2003-2007: Odmrazování zadního skla
12	—	Nepoužívá se
13	40	Napájení čerpadla modulu proti zablokování brzd
14	—	Nepoužívá se
15	20	Elektromagnet ventilu modulu proti zablokování brzd
16	20	Relé čerpadla paliva
17	20	1999-2001: Řídicí jednotka zadního, CD měnič, mobilní telefon
		2002-2003: Držák na mobilní telefon

Číslo	Ampéry [A]	Popis
2004-2007: CD
18	20	1999-2000: Nepoužívá se
		2001-2002: Zapalovač
		2003: Bod výkonu
	10	2004-2007:
		Motor Vulcan: relé spojky klimatizace, PCM udržuje napájení
		Motor Duratec: nepoužívá se
19	15	1999-2003: Pravé světlomety
		2004-2007: Nepoužívá se
20	—	Nepoužívá se
21	15	1999-2003: Levé světlomety
		2004-2007: Nepoužívá se
22	10	Motor Duratec: Relé spojky klimatizace, PCM Keep Alive Power
	5	Motor Vulcan: Ohřátá ventil PCV
26	30	1999-2000: Generátor
	10	2001-2007: Generátor
27	5	Jednotka řízení zadní, anténa
28	15	Elektromagnet převodovky senzoru HEGO, odvzdušnění nádrže, relé spojky klimatizace, elektromagnet obcházení Thermactor (1999-2001)
Relé
23	Relé startovacího motoru
24	Relé ventilátoru na nízké rychlosti
25	Relé rychlosti stěračů
29	Relé parkování stěračů
30	Relé palivového čerpadla
31	Relé výkonu PCM
32	Relé ventilátoru na vysoké rychlosti
33	Relé spojky klimatizace

Schéma pojistek a relé – Ford Taurus

Týká se vozidel vyrobených v letech:

2008.

Za zapalovač cigaret (zásuvky napájení) jsou zodpovědné pojistky 13 (poloha napájení – přístrojová deska), 14 (poloha napájení – 2. řada) a 16 (poloha napájení – konzola) v motorovém prostoru.

Kabina

Panel pojistek se nachází pod přístrojovou deskou nalevo od volantu.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Motor inteligentního okna
2	15A	Spínač brzdy, vysoké brzdové světlo
3	15A	SDARS, Bluetooth, systém zábavy pro rodiny (FES)/ ovládání sedadla vzadu
4	30A	Rezerva
5	10 A	Napájení logiky SPDJB
6	20A	Směrovky
7	10 A	Světlomety (levé)
8	10 A	Světlomety (pravé)
9	15A	Vnitřní osvětlení, světla Cargo
10	15A	Osvětlení, světla pozzetto
11	10 A	Čtyřkolka
12	7,5A	Spínače zásuvky paměti/zrcadlo, modul paměti
13	5A	Modul FEPS
14	10 A	Analogové hodiny
15	10 A	Ovládání klimatizace
16	15A	Rezerva
17	20A	Všechny motory zámku, uvolnění Decklid
18	20A	Rezerva
19	25A	Otevíratelná střecha
20	15A	Konektor OBDII
21	15A	Mlhová světla
22	15A	Parkovací světla, světla na evidenci
23	15A	Světlomety

Číslo	Ampéry [A]	Popis
24	20A	Relé klaksonu
25	10 A	Svítidla požadavku/Svítidla vnitřní
26	10 A	Sada ukazatelů přístrojové desky
27	20A	Spínač nastavitelného pedálu
28	5A	Rádio, signál spuštění rádia
29	5A	Sada ukazatelů přístrojové desky
30	5A	Spínač zrušení přetížení
31	10 A	Kompas, zrcadlo s automatickým zatměním
32	10 A	Modul řízení imobilizéru
33	10 A	Rezerva
34	5A	Modul AWD
35	10 A	Senzor otáčení volantu, FEPS, asistence při parkování vzadu, moduly vyhřívaných sedadel
36	5A	Modul PATS
37	10 A	Kontrola klimatu
38	20A	Subwoofer (rádio audiophile)
39	20A	Rádio
40	20A	Rezerva
41	15A	Zrcadlo mikrofon, otevírací střecha, spínače předního zámku, rádio
42	10 A	Rezerva
43	10 A	Rezerva
44	10 A	Rezerva
45	5A	Cívky relé: PDB, A/C, přední a zadní stěrače, motor předního ventilátoru
46	7,5A	Senzor klasifikace pasažérů (OCS), indikátor deaktivace airbagu pasažéra (PADI)
47	Automatický spínač 30A	Elektrická okna
48	—	Relé zpožděného příslušenství

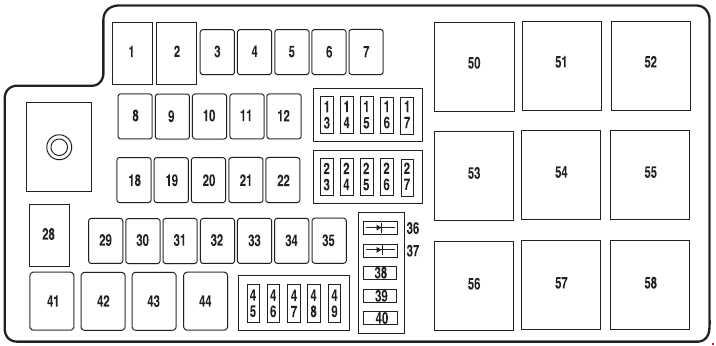

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	80A*	Výkon SPDJB
2	80A*	Výkon SPDJB
3	30A*	Přední stěrače
4	—	Nepoužívá se
5	20A	Rezerva
6	—	Nepoužívá se
7	50A*	Ventilátor chlazení motoru
8	—	Nepoužívá se
9	40A*	Antiblokovací systém (ABS)/čerpadlo AdvanceTrac
10	30A*	Motorek startování
11	50A*	Relé modulu řízení pohonného systému (PCM)
12	20 A*	Ventil ABS/AdvanceTrac
13	20A**	Bod napájení (přístrojová deska)
14	20A**	Bod napájení (2. řada)
15	20A	Rezerva
16	20A**	Bod napájení (konzola)
17	10 A**	Alternátor
18	—	Nepoužívá se
19	—	Nepoužívá se
20	40A*	Ohřívač zadního skla
21	30A*	Motory elektrických sedadel (cestující)
22	20 A*	Modul vyhřívaného sedadla
23	10 A**	PCM Udržuj napájení, odvětrání nádrže
24	10 A**	Relé klimatizace
25	25A	Rezerva
26	20A**	Relé rezervy
27	15 A**	Relé paliva (modul řízení čerpadla paliva, čerpadlo paliva)
28	—	Nepoužívá se
29	30A	Rezerva

Číslo	Ampéry [A]	Popis
30	—	Nepoužívá se
31	30A*	Rezerva
32	30A*	Motory sedadla řidiče, modul paměti
33	20 A*	Zapalování (pro SJB)
34	—	Nepoužívá se
35	40A*	Motor ventilátoru klimatizace vpředu
36	Dioda 1A	Startování jedním dotykem
37	Dioda 1A	Čerpadlo paliva
38	10 A**	IVD, senzor náklonu
39	10 A**	Dioda paliva, PCM
40	—	Nepoužívá se
41	Relé G8VA	Ovládání klimatizace
42	Relé G8VA	Čerpadlo paliva
43	Relé G8VA	Rezerva
44	—	Nepoužívá se
45	10 A**	Spínač kontroly rychlosti, senzor proudění vzduchu, modul Inline VPWR2
46	10 A**	Relé spojení klimatizace, VPWR3
47	15A**	PCM VPWR1
48	15A**	PCM VPWR4
49	15A**	Vyhřívaná zrcátka
50	Relé ISO kompletní	Relé PCM
51	—	Nepoužívá se
52	—	Nepoužívá se
53	Relé ISO kompletní	Relé odmrazovače zadního skla
54	Relé ISO kompletní	Relé motor ventilátoru
55	Relé ISO kompletní	Relé startovacího motoru
56	—	Nepoužívá se
57	Relé ISO kompletní	Relé předních stěračů
58	—	Nepoužívá se
		* Pojistky s kartušou ** Mini pojistky

Schéma pojistek a relé – Ford Taurus

Týká se vozidel vyrobených v letech:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Pojistková skříňka v kabině

Panel pojistek se nachází pod přístrojovou deskou nalevo od volantu.

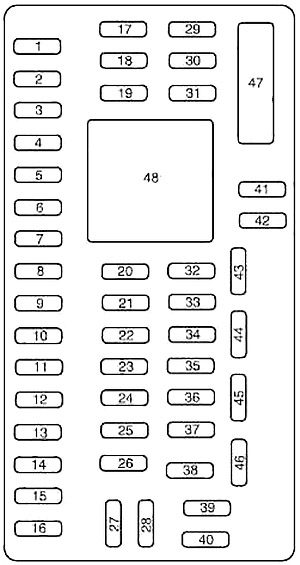

Schéma 2009-2013

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30	Elektrické okno přední levé, motor okna inteligentního
2	15	Spínač/brzda
3	Elektricky nastavitelné sedadlo řidiče
4	30	Elektrické okno přední pravé, motor okna inteligentního
5	10	Elektromagnet převodovky, klávesnice bez klíče
6	20	Směrovky, nouzová světla
7	10	Hlavní světla (levé)
8	10	Hlavní světla (pravé)
9	15	Vnitřní osvětlení, Cargo světla
10	15	Spínač světel, světla pozzetto
11	10	Modul pohonu všech kol (AWD)
12	7,5	Modul přístupu/pasivního přechodu (PEPS) (2009-2010), Inteligentní přístup (IA) (2011-2012)
13	5	Sedadla s pamětí, zrcátka, klávesnice, přijímač PEPS (2009-2010), modul dveří řidiče, přijímač IA (2011-2012)
14	10	Navigační displej, Sedadlo s pamětí, SYNC®, Centrální informační displej, GPS, Sedadlo řidiče
15	10	Kontrola klimatizace
16	15	Elektronický panel dokončení, ambientní osvětlení
17	20	Odemknutí zavazadlového prostoru, otevírací střecha, inteligentní okna, zamykání/odemknutí
18	20	Vyhřívaná zadní sedadla
19	25	Audio zesilovač
20	15	Diagnostický konektor (OBDII), Motor nastavitelného pedálu
21	15	Kontrola denních světel (DRL)
22	15	Parkovací světla, světla evidenčního čísla, pomocná světla
23	15	Dálková světla
24	20	Klakson

Číslo	Ampéry [A]	Popis
25	10	Osvětlení na požádání (úspora baterie)
26	10	Sada ukazatelů přístrojové desky, displej Head-up
27	20	Zapalování, PEPS (2009-2010), Stěrače přední, Startování integrované jedním dotykem (OTIS), IA (2011-2012)
28	5	Relé startování/tichý
29	5	Sada ukazatelů přístrojové desky, displej Head-up
30	5	Nepoužité (rezerva)
31	10	Nepoužité (rezerva)
32	10	Modul airbagu
33	10	Nepoužité (rezerva)
34	5	Systém proti zablokování (ABS), Nerezová ocel elektronická
35	10	Zadní sedadla vyhřívaná, AWD, Asistent parkování vzadu, Senzor úhlu řízení, Systém informování o mrtvém úhlu, Sedadla multikonfigurovatelná
36	5	Systém pasivního proti krádeži (PATS)
37	10	Nepoužité (rezerva)
38	20	Subwoofer, audio zesilovač
39	20	Rádio/navigace
40	20	Nepoužité (rezerva)
41	15	zpoždění napájení příslušenství
42	10	Nepoužité (rezerva)
43	10	Odmlžování zadního okna, stěrače přední, automatická kontrola dálkových světel, senzor deště
44	10	Nepoužité (rezerva)
45	5	Relé předního stěrače, relé motoru ventilátoru
46	7,5	Senzor klasifikace cestujících (OCS), ukazatel deaktivace airbagu cestujícího (PADI)
47	30	Spínač obvodu: Elektrické okno předního cestujícího, elektrická okna zadní
Relé
48	Relé příslušenství se zpožděním

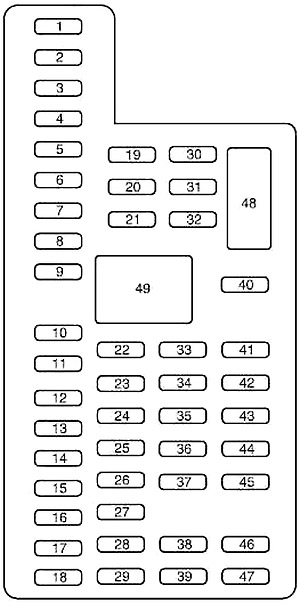

Schéma 2013-2019

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30	Motory okna inteligentní přední levé a zadní pravé
2	15	Spínač sedadla řidiče
3	30	Motor okna inteligentní přední pravé
4	10	Relé a cívka úspory baterie světla na požádání
5	20	Audio zesilovač
6	5	Nepoužívané (rezervní)
7	7,5	Logika modulu sedadla řidiče, modul zóny předních dveří levých, klávesnice
8	10	Nepoužívané (rezervní)
9	10	Modul SYNC, multifunkční displej, elektronický panel dokončení, modul vysílač/přijímač rádiové frekvence
10	10	Relé startování příslušenství
11	10	Inteligentní logika modulu přístupu, displej Heads-up
12	15	Osvětlení pozzetto, podsvícení LED. Osvětlení Inter10r
13	15	Směrovky vpravo
14	15	Směrovky vlevo
15	15	Stop světlo, couvací světlo
16	10	Světlomet tlumený pravý
17	10	Světlomet tlumený levý
18	10	Tlačítko Start, podsvícení klávesnice, zamknutí převodovky brzdy, probuzení modulu kontroly systému trakce, modul vysílač/přijímač imobilizéru
19	20	Zesilovače audio
20	20	Všechny relé a cívka motoru zamknutí, relé a cívka motoru zamknutí řidiče
21	10	2017: Modul výkonu rozšířený
22	20	Relé klaksonu
23	15	Logika modulu kontroly řízení, sada směrovek
24	15	Modul kontroly řízení, Datallnk

Číslo	Ampéry [A]	Popis
25	15	Uvolnění Decklld
26	5	Spínač zapalování, tlačítko spínače zapalování
27	20	Inteligentní energie modulu přístupu
28	15	Nepoužívá se (rezerva)
29	20	Rádio, modul globálního polohování
30	15	Přední světla na polohu
31	5	Nepoužívá se (rezerva)
32	15	Inteligentní motory oken, spínač hlavního okna a zrcadla, modul sluneční clony zadního okna, podsvícení spínače zamykání
33	10	Nepoužívá se (rezerva)
34	10	Modul asistence parkování vzadu, modul automatických dálkových světel a změny pruhu, modul vyhřívaného zadního sedadla, modul monitorování mrtvého úhlu, zadní video kamera
35	5	Senzor vlhkosti s motorem, displej Heads-up, spínač kontroly trakce
36	10	Vyhřívaný volant
37	10	Nepoužívá se (rezerva)
38	10	Autoosvětlené zrcadlo (bez automatického dálkového světla a modulu změny pruhu), modul otevírací střechy a spínač
39	15	Dálková světla
40	10	Zadní světla na polohu
41	7,5	Modul rozšířené energie
42	5	Nepoužívá se (rezerva)
43	10	Nepoužívá se (rezerva)
44	10	Nepoužívá se (rezerva)
45	5	Nepoužívá se (rezerva)
46	10	Modul klimatizace
47	15	Nepoužívá se (rezerva)
48	30	Automatický spínač: Elektrické okno předního spolujezdce. Elektrická okna vzadu
Relé
49	Příslušenství se zpožděním

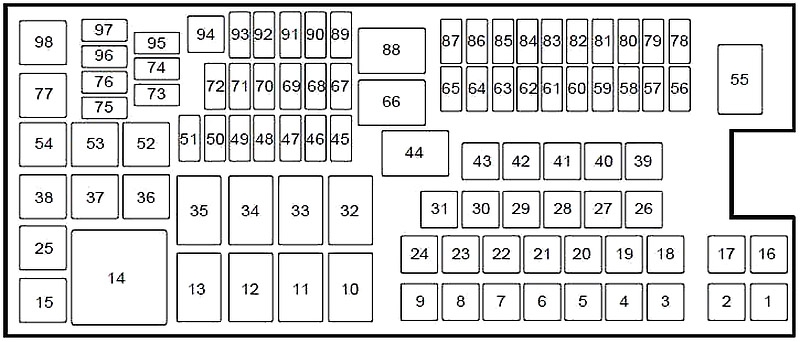

Pojistková skříňka v motorovém prostoru

Pojistková skříňka na distribuci energie se nachází v motorovém prostoru. Má pojistky s vysokým proudem, které chrání hlavní elektrické obvody vozidla před přetížením.

Schéma 2009

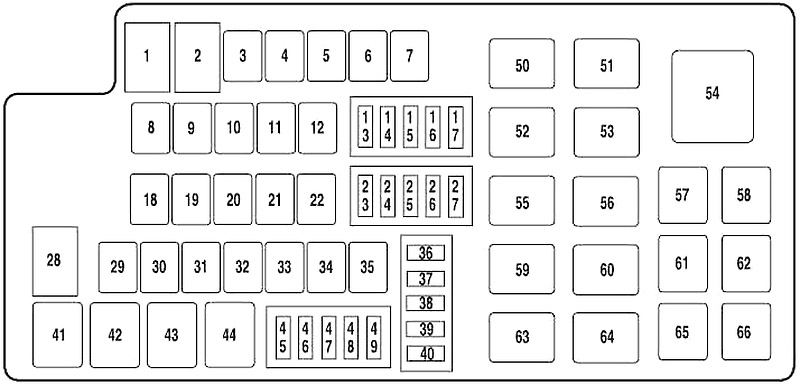

Schéma 2010-2013

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	80	Napájení panelu pojistek v kabíně
2	80	Napájení panelu pojistek v kabíně
3	—	Nepoužívá se
4	30	Stěrač přední
5	30	Sedadlo pro cestujícího
6	20	Zapalovač
7	60	2009-2010: Nepoužívá se
		Motor jiný než SHO (2011-2012): Ventilátor chlazení motoru
8	30	Otevírací střecha
9	40	Čerpadlo systému proti zablokování (ABS)
10	30	Relé startování
11	30	Relé modulu řízení systému trakce (PCM)
12	20	Ventil ABS
13	15	Adaptivní tempomat
14	—	Nepoužívá se
15	—	Nepoužívá se
16	20	Levý světlomet
17	10	Alternátor
18	—	Nepoužívá se
19	20	Bod napájení palubní desky
20	40	Odmlžování zadního okna
21	20	Bod napájení konzoly
22	30	Přední sedadla vyhřívaná nebo vyhřívaná/chlazená
23	7,5	Modul řízení systému trakce (PCM) (udržení výkonu), odvzdušnění nádrže
24	10	Spojka klimatizace
25	20	Pravý světlomet
26	10	Rezervní relé
27	25	Čerpadlo paliva
28	80	2009-2010: Ventilátor chlazení motoru
		Motor SHO (2011-2012): Ventilátor chlazení motoru
29	—	Nepoužívá se
30	—	Nepoužívá se
31	—	Nepoužívá se
32	30	Sedadlo řidiče

Číslo	Ampéry [A]	Popis
33	30	Přístup pasivní/start pasivní (PEPS) (2009-2010), Inteligentní přístup (IA) (2011-2012)
34	—	Nepoužívá se
35	40	Ventilátor vytápění přední
36	20	Panel pojistek kabína – startování/zapnutí
37	10	Relé PCM
38	5	Příslušenství zpožděné
45	—	Nepoužívá se
46	15	Napájení vozidla 2 (PCM), Napájení vozidla 3 (PCM)
47	20	Napájení vozidla 1 (PCM)
48	20	Napájení vozidla 4 (cívky zapalování)
49	15	Zrcadla vyhřívaná
Dioda
39	Dioda paliva (jen iVCT)
40	Dioda startování integrovaná (OTIS) s jedním dotykem
Relé
41	Spojka klimatizace
42	Čerpadlo paliva
43	Světla rezervy
44	Nepoužívá se
50	Relé motoru ventilátor
51	Světlo brzdy vysoké namontované s relé ACCM
52	Relé startování
53	Relé napájení PCM
54	Nepoužívá se
55	Relé stěračů předních
56	Relé odmrazování zadního okna
57	Nepoužívá se
58	Nepoužívá se
59	Relé světlometu levého halogenového
60	Relé světlometu pravého halogenového
61	Nepoužívá se
62	Nepoužívá se
63	Světla denního svícení (DRL) 1 relé
64	Relé kontrola světlometů dálkových DRL 2
65	Relé chodu/startování (PEPS) (2009-2010), relé chodu/startování (IA) (2011-2012)
66	Nepoužívá se

Schéma 2013-2019

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	–	Nepoužívá se
2	–	Nepoužívá se
3	–	Nepoužívá se
4	30	Relé motoru stěrače
5	50	Čerpadlo systému proti zablokování
6	–	Nepoužívá se
7	–	Nepoužívá se
8	20	Otevírací střecha, sluneční clona Power
9	20	Napájecí bod v druhé řadě
16	–	Nepoužívá se
17	–	Nepoužívá se
18	40	Relé motoru předního ventilátoru
19	30	Relé startování
20	20	Napájecí bod kontejneru pro skladování
21	20	Modul vyhřívaného zadního sedadla
22	–	Nepoužívá se
23	30	Sedadlo řidiče, modul paměti
24	–	Nepoužívá se
25	–	Nepoužívá se
26	40	Relé vyhřívání zadního okna
27	20	Zapalovač
28	30	Sedadla s klimatizací
29	40	Relé elektrického ventilátoru 1
30	40	Relé elektrického ventilátoru 2
31	25	Relé elektrického ventilátoru 3
39	–	Nepoužívá se
40	–	Nepoužívá se
41	–	Nepoužívá se
42	30	Elektricky napájené sedadlo spolujezdce
43	20	Ventily systému proti zablokování
45	5	Senzor deště
46	–	Nepoužívá se
47	–	Nepoužívá se
48	–	Nepoužívá se
49	–	Nepoužívá se
50	15	Vyhřívaná zrcátka
51	–	Nepoužívá se
56	–	Nepoužívá se
57	20	Levý světlomet s vysokou intenzitou
58	10	Alternátor A-všechny
59	10	Spínač/stop brzdy
60	–	Nepoužívá se
61	–	Nepoužívá se
62	10	Relé spojky klimatizace
63	–	Nepoužívá se
64	15	Sedadla pro ovládání masáže
65	30	Relé čerpadla paliva, vstřikovače paliva
67	20	Vyhřívač senzoru kyslíku, senzor průtoku vzduchu, elektromagnetický ventil variabilního rozvodu, elektromagnetický ventil odvzdušnění nádrže, elektromagnetický ventil čištění nádrže
68	20	Zapalovací cívky
69	20	Napájení vozidla č. 1 (modul řízení skupiny motoru)

Číslo	Ampéry [A]	Popis
70	15	Spojka klimatizace, cívky relé ovládání ventilátoru (1-3), kompresor klimatizace variabilní, vytápění pojistkové skříňky pomocných převodů, ovládání ventilu výfuku turbokompresoru, elektronický ventil obcházení kompresoru, modul pohonu všech kol, ohřívač pozitivního větrání motorového prostoru
71	–	Nepoužívá se
72	–	Nepoužívá se
73	–	Nepoužívá se
74	–	Nepoužívá se
75	–	Nepoužívá se
76	–	Nepoužívá se
78	20	Pravý světlomet s vysokou intenzitou
79	5	2013: Modul adaptivního tempomatu
80	–	Nepoužívá se
81	–	Nepoužívá se
82	–	Nepoužívá se
83	–	Nepoužívá se
84	–	Nepoužívá se
85	–	Nepoužívá se
86	7,5	Modul ovládání systému trakce, udržování výkonu a relé, elektromagnetický ventil odtlaku nádrže
87	5	Relé startování/zapalování
89	5	Cívka relé předního ventilátoru, modul elektrické asistence posilovače řízení
90	10	Startování/zapalování modul ovládání systému trakce
91	10	Modul adaptivního tempomatu
92	10	Modul systému proti zablokování, modul adaptivního světlometu (2013-2015)
93	5	Relé odmrazování zadního okna
94	30	Panel pojistek kabina – startování/zapalování
95	–	Nepoužívá se
96	–	Nepoužívá se
97	–	Nepoužívá se
Relé
10	Nepoužívá se
11	Relé vytápění zadního okna
12	Nepoužívá se
13	Relé motoru startování
14	Relé ventilátoru chlazení levého č. 2
15	Relé čerpadla paliva
32	2013: Nepoužívá se
	2014-2015: Relé výkonu sedadla
	2016-2017: Relé sedadla ovládání masáže
33	Relé ventilátoru chlazení pravého
34	Relé motoru ventilátoru
35	Relé ventilátoru chlazení levého č. 1
36	Nepoužívá se
37	Nepoužívá se
38	Nepoužívá se
44	Nepoužívá se
52	Nepoužívá se
53	Nepoužívá se
54	Nepoužívá se
55	Relé stěračů
66	Relé modulu ovládání systému trakce
77	Nepoužívá se
88	Relé startování/zapalování
98	Relé spojky klimatizace

O Ford Taurus (1985-2019)

Ford Taurus je ikonický model amerického automobilu, který byl vyráběn v letech 1985 až 2019. Tento model se stal populárním díky svému pohodlnému interiéru, spolehlivosti a široké škále motorových možností. Během své produkce prošel několika generacemi, přičemž každá z nich přinesla vylepšení v oblasti designu a technologie. Ford Taurus byl dostupný s různými typy motorů, včetně čtyřválcových, šestiválcových a dokonce i osmiválcových variant, což umožňovalo zákazníkům vybrat si vozidlo podle jejich potřeb a preferencí. Jeho aerodynamický design a pokročilé bezpečnostní prvky přispěly k jeho oblíbenosti mezi rodinami a podnikateli.

Schéma pojistkové skříňky Ford Taurus

Tato stránka zobrazuje schéma pojistkové skříňky pro model Ford Taurus, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází pod palubní deskou nebo v motorovém prostoru, v závislosti na konkrétním modelu a roku výroby. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
