Ford Ranger T6 (2011-2018) – pojistková skříňka
Ford Ranger T6 (2011-2018) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Ranger T6 (2011-2018) je pojistka 20 v pojistkové skříňce v motorovém prostoru.

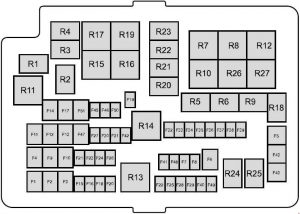

Pojistková skříňka motorový prostor (typ 1)
| Pojistka | Ampér [A] | Popis |
| 1 | 60 | Napájení pojistkové skříňky
v prostoru pro cestující (baterie) |
| 2 | 60 | Napájení pojistkové skříňky
v prostoru pro cestující (baterie) |
| 3 | 50 | Benzín:
ventilátor chlazení motoru |
| 60 | Nafta:
modul řízení žhavicích svíček |
|
| 4 | 40 | Modul protiblokovacího systému |
| 5 | 30 | Elektrická okna (přední a zadní) |
| 6 | 25 | 2011-2014:
Zem motoru s pohonem všech kol (4WD) |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | Elektrická sedadla |
| 10 | 20 | 2015-2018:
Napájecí zásuvka na přístrojové desce, horní část konzoly |
| 25 | 2011-2014:
Elektrická okna (přední) |
|
| 11 | 30 | Motor ventilátoru |
| 12 | 25 | Výkon motoru s pohonem všech kol (4WD) |
| 13 | 20 | Cívka startéru |
| 14 | 20 | Vyhřívané zadní sklo |
| 15 | 10 | Benzín:
Flex-fuel čerpadlo |
| 20 | Nafta (2013-2016):
Žhavicí svíčka odpařovače |
|
| 15 | Nafta (2011-2012 a 2017-2018):
Žhavicí svíčka odpařovače |
|
| 16 | 10 | Spojka klimatizace |
| 17 | 25 | Elektrická okna (vpředu) |
| 18 | 25 | Motor předního stěrače |
| 19 | 25 | 2011-2014:
Zem motoru předního stěrače |
| 20 | 20 | Zapalovač cigaret |
| 21 | 15 | Klakson |
| 22 | 15 | 2011-2016:
Palivové vstřikovače, flex-fuel ventil |
| 10 | 2017-2018:
Palivové vstřikovače, flex-fuel ventil. |
|
| 23 | 10 | Elektromagnetický ventil blokování diferenciálu |
| 24 | 20 | 2011-2014:
Přídavná napájecí zásuvka (přední konzola) |
| 25 | 15 | Zapalovací cívky,
teplotní senzor a hmotnostní průtok vzduchu, modul žhavicích svíček, ventil regulace podtlaku (VCV), elektronický regulátor podtlaku (EVRV) |
| 26 | 7,5 | Modul elektronického řízení (ECM) |
| 27 | 10 | Modul řízení převodovky (TCM) |
| 28 | 10 | Vyhřívaný kyslíkový senzor ve výfukových plynech,
univerzální vyhřívaný kyslíkový senzor, cívky relé |
| 29 | 15 | Modul elektronického řízení (ECM) |
| 30 | 5 | 2015-2018:
Senzor monitorování baterie |
| 15 | 2011-2014:
Senzor monitorování baterie |
|
| 31 | 20 | Přídavná napájecí zásuvka (zadní konzola) |
| 32 | 5 | Převodový spínač klimatizace |
| 33 | 10 | Modul řízení převodovky (TCM) |
| 34 | 5 | 2014-2018:
Modul hlavního posádky 2011-2013: PTC ohřívač (pokud je nainstalován) |
| 35 | 20 | Napájení pojistkové skříňky
v prostoru pro cestující (zapalování) |
| 36 | 5 | Modul protiblokovacího systému |
| 37 | 10 | Nastavení světlometů |
| 38 | 20 | 2011-2014:
Vyhřívané sedadlo |
| 39 | 10 | Elektrická zrcátka |
| 40 | 10 | Čerpadlo odpařovače |
| 41 | 10 | Vyhřívaná zrcátka |
| 42 | 10 | Signál upozornění |
| 43 | 30 | 2011-2014:
Vyhřívané čelní sklo (pravé) |
| 44 | 30 | 2011-2014:
Vyhřívané čelní sklo (levé) |
| 45 | 25 | Modul protiblokovacího systému |
| 46 | 20 | 2011-2014:
Přídavná napájecí zásuvka (vložka (středová konzola)) |
| 20 | 2015-2018:
Izolátor baterie |
|
| 47 | 40 | Modul tažného zařízení |
| 48 | – | – |
| 49 | – | – |
| 50 | 5 | Relé zapalování,
cívky relé |
| 51 | 20 | 2011-2018:
Tažení přívěsu (12 / 13pin napájení baterie / Vždy aktivní) |
| 30 | 2011-2014:
Elektrická okna (zadní) |
|
| Relé |
||
| R1 | Zámek klíče |
|
| R2 | Stěrač zapnutý nebo vypnutý | |
| R3 | Spojka klimatizace | |
| R5 | Blokování diferenciálu | |
| R6 | Stěrače | |
| R7 | Ventilátor chlazení motoru nízký | |
| R8 | Ventilátor chlazení motoru vysoký | |
| R9 | Čerpadlo paliva typu flex,
zapalovací svíčka odpařovače |
|
| R10 | Vyhřívané zadní sklo | |
| R11 | 2011-2014:
Vyhřívané čelní sklo |
|
| R12 | – | |
| R13 | Udržování elektronického napájení
modulu řízení (ECM) |
|
| R14 | Zapalování | |
| R15 | Motor 4WD 2
(ve směru hodinových ručiček) |
|
| R16 | Motor 4WD 1
(proti směru hodinových ručiček) |
|
| R17 | Motor 4WD | |
| R18 | Bezpečnostní alarm | |
| R19 | Motor startéru | |
| R20 | – | |
| R21 | – | |
| R22 | – | |
| R23 | – | |
| R24 | – | |
| R25 | – | |
| R26 | Motor ventilátoru | |
| R27 | Elektrické sedadlo | |

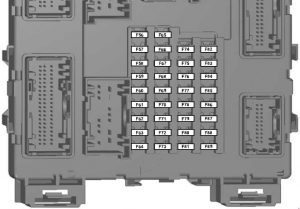

Schéma pojistek prostor pro cestující – typ 1
| Číslo | Ampér [A] | Popis |
| 56 | 20 | Čerpadlo paliva |
| 57 | – | – |
| 58 | – | – |
| 59 | 5 | Pasivní systém proti krádeži (PATS) |
| 60 | 10 | Vnitřní osvětlení,
sada spínačů ve dveřích řidiče, ambientní osvětlení, osvětlení otevřených dveří, páka automatické převodovky, osvětlení prostoru pro nohy |
| 61 | – | – |
| 62 | 5 | Modul senzoru deště |
| 63 | 5 | Tachograf |
| 64 | – | – |
| 65 | – | – |
| 66 | 20 | Deaktivace dveří řidiče,
centrální dvojité zamykání |
| 67 | 5 | Spínač brzdových světel |
| 68 | – | – |
| 69 | 5 | Sada směrových světel,
integrovaný kontrolní modul (ICP), modul sledování a blokování |
| 70 | 20 | Centrální zamykání |
| 71 | 5 | Klimatizace |
| 72 | 7,5 | Signál upozornění |
| 73 | 5 | Diagnostika palubní II |
| 74 | 20 | Hlavní soubor |
| 75 | 15 | Přední mlhová světla |
| 76 | 10 | Světlo couvání, zrcadlo |
| 77 | 20 | Čerpadlo ostřikovače |
| 78 | 5 | Zapalování |
| 79 | 15 | Rádio,
audio signál DIN, zvuk FSAO, multifunkční displej |
| 80 | 20 | Multifunkční displej,
Hi audio, audio Bluetooth (2015-2018), modul uzamčení ventilu brzdy (BVC) (2011-2014) |
| 81 | 5 | Interní pohybový senzor |
| 82 | 20 | Zem čerpadla ostřikovače |
| 83 | 20 | Základna centrálního bloku |
| 84 | 20 | Deaktivace dveří řidiče,
centrální zamykání dvojité masivní |
| 85 | 7,5 | Sada ukazatelů, modul asistence při parkování,
kamera couvání, klimatizace manuální, zrcadlo, modul sledování a blokování |
| 86 | 10 | Bezpečnostní systém,
ukazatel deaktivace airbagu spolujezdce |
| 87 | 7,5 | Tachograf |
| 88 | – | – |
| 89 | – | – |

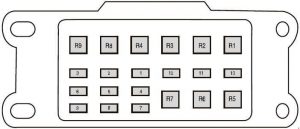

Přídavná pojistková skříňka
| Poloha | Ampér [A] | Popis |
| 1 | 25 | Světlomet s tlumeným světlem |
| 2 | 15 | Světlomet na poloze |
| 3 | 10 | LED upozorňovací lampa |
| 4 | 15 | Pracovní světla |
| 5 | 20 | Rezerva |
| 6 | 20 | Bod napájení |
| 7 | 15 | Světlo couvání |
| 8 | 15 | Směrová světla, brzdové světlo |
| 9 | 15 | Vedoucí posádky |
| 10 | 5 | Deaktivace pojistky
(uzemnění izolátoru) |
| 11 | – | – |
| 12 | – | – |
| Relé | ||
| R1 | Pracovní světla | |
| R2 | LED výstražná lampa | |
| R3 | Rezerva | |
| R4 | Světlomet na poloze | |
| R5 | Směrovka (levá) | |
| R6 | Směrovka (pravá) | |
| R7 | Brzdové světlo | |
| R8 | – | |
| R9 | – | |

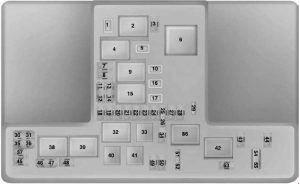

Schéma pojistkové skříňky motorového prostoru (typ 2)
| Pojistka | Ampér [A] | Popis |
| 1 | 25 | Inteligentní modul stěrače |
| 3 | 15 | Senzor deště |
| 5 | 20 | Bod napájení pomocného
(zadní část středové konzoly) |
| 7 | 20 | Modul řízení systému trakce |
| 8 | 20 | Variabilní sací systém,
modul řízení motoru, ventil pro odvod par paliva, vyhřívaný senzor kyslíku, senzor monitorování katalyzátoru (CMS) |
| 10 | 20 | Další bod napájení
(zapalovač cigaret) |
| 11 | 15 | Modul řízení motoru,
zapalovací cívka |
| 12 | 15 | 2,2 l 3,2 l Duratorq:
napájení ventilátoru, modul řízení motoru, žhavicí svíčky |
| 13 | 15 | 2,5 l Duratec:
vytápění, vstřikovače paliva |
| 14 | 15 | 2,2 l Duratorq:
modul řízení motoru, vytápění PCV |
| 16 | 20 | Další bod napájení
(zapalovač cigaret 2) |
| 17 | 20 | Bod napájení pomocného
(zadní nákladový prostor) |
| 18 | 10 | 2,5 l Duratec:
modul řízení motoru, udržení aktivního výkonu |
| 19 | 10 | Elektronické posilování řízení |
| 20 | 10 | Ovládání osvětlení,
nastavení světlometů |
| 21 | – | – |
| 22 | 10 | Spojka klimatizace |
| 23 | 15 | Display head-up,
kamera pro pomoc při parkování vzadu, adaptivní tempomat |
| 24 | 5 | Spínač tlaku klimatizace
(pouze vozidla s manuální převodovkou) |
| 25 | 10 | Modul prevence zablokování kol |
| 26 | 10 | Spínač nastavení zrcadla,
tachograf |
| 27 | 5 | Pomocné vytápění |
| 28 | 10 | Modul řízení systému trakce |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 34 | 15 | Stop světlo
(střední vysoké montování) |
| 35 | 15 | 2,2 l Duratorq a 3,2 l Duratorq:
modul řízení převodovky |
| 36 | – | – |
| 37 | 10 | Zrcadlo vnější vyhřívané |
| 43 | – | – |
| 44 | – | – |
| 45 | 10 | 2,5 l Duratec:
injektory paliva |
| 46 | 10 | – |
| 47 | 10 | Spínač pedálu brzdy |
| 48 | 20 | Klakson |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | – |
| 53 | 10 | Blok diferenciálu zadního |
| 54 | – | – |
| 55 | – | – |
| Relé |
||
| 2 | Elektromagnetické relé startéru | |
| 4 | Relé motoru ventilátoru | |
| 6 | 2,5 l Duratec:
Relé ventilátoru chlazení (ventilátor chlazení s vysokou rychlostí) |
|
| 9 | Relé řídicí jednotky skupiny motoru | |
| 15 | Relé startéru | |
| 32 | 2,5 l Duratec a 2,2 l Duratorq:
čerpadlo paliva |
|
| 33 | Relé spojky klimatizace | |
| 38 | 2,5 l Duratec:
Relé ventilátoru chlazení (nízká rychlost) |
|
| 39 | Relé výkonu pohonu všech kol | |
| 40 | Relé brzdového světla
(montáž centrální vysoká) |
|
| 41 | Relé klaksonu | |
| 42 | Motor 4WD č. 2 relé | |
| 86 | Motor 4WD č. 1 relé | |
Rozvodná deska napájení – dno
| Č. | Ampér [A] | Popis |
| 56 | – | – |
| 57 | – | – |
| 58 | – | – |
| 59 | 25 | Traktor se čtyřmi koly |
| 60 | 30 | Modul řízení palivového čerpadla |
| 61 | 30 | Odledování čelního skla
(levé) |
| 62 | 50 | Modul řízení karoserie 1
(osvětlení) |
| 63 | 30 | 2,5 l Duratec:
ventilátor chlazení s nízkou rychlostí |
| 64 | 20 | Konektor pro tažení přívěsu |
| 65 | 20 | Přední sedadla s vyhříváním |
| 66 | 30 | Odledování čelního skla
(pravé) |
| 67 | 50 | Modul řízení karoserie 2 |
| 68 | 20 | Odledovač zadního skla |
| 69 | 30 | Systém proti zablokování
(ventily) |
| 70 | – | – |
| 71 | 50 | 2,5 l Duratec:
Rychlý chladicí ventilátor |
| 72 | – | – |
| 73 | – | – |
| 74 | 20 | Sedadlo řidiče s asistencí |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
| 79 | 40 | Motor ventilátoru |
| 80 | – | – |
| 81 | 40 | Invertor |
| 82 | 60 | Antiblokovací systém
(čerpadlo) |
| 83 | 25 | Motor předního stěrače |
| 84 | 30 | Elektromagnetický ventil motoru startéru |
| 85 | – | – |
| 87 | 40 | Modul přívěsu |
Schéma pojistek vysokého proudu
| Číslo | Ampér [A] | Popis |
| 1 | 70 | 2,5 l Duratec:
Jednotka řízení vytápění (startování za studena) |
| 60 | 2,2 l Duratorq a 3,2 l Duratorq:
modul žhavicích svíček. |
|
| 2 | 125 | Modul řízení karoserie 1 |
| 3 | 50 | 2,5 l Duratec:
modul řízení karoserie 2 2,2 l Duratorq a 3,2 l Duratorq: modul řízení karoserie, kamera pro couvání během parkování, modul kvality napětí, adaptivní tempomat, head-up displej |
| 4 | – | Společné lišty pro rozvodnou skříň |
Vložka pojistky namontovaná na baterii
| Nr | Ampér [A] | Popis |
| 1 | 225 | Modul řízení karoserie 1 |
| 2 | 125 | Elektronické posilování řízení. |

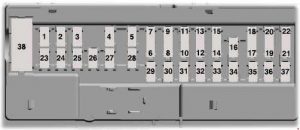

Schéma pojistek sekce pro cestující (typ 2)
| Číslo | Ampér [A] | Popis |
| 1 | 10 | Žárovka rukavice,
mapová žárovka, úspora baterie, horní konzola, sluneční clona, rukojeť, páka automatické převodovky (naftová) |
| 2 | 7,5 | – |
| 3 | 20 | Blokování dveří řidiče,
relé odblokování krytu paliva, dvojité relé zámku dveří, Aux |
| 4 | 5 | – |
| 5 | 20 | – |
| 6 | 10 | – |
| 7 | 10 | – |
| 8 | 10 | Bezpečnostní alarm |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | Senzor pohybu uvnitř |
| 12 | 7,5 | Elektronický ovládací panel,
klimatizace |
| 13 | 7,5 | Sada ukazatelů,
datový konektor, modul ovládání sloupku řízení |
| 14 | 10 | – |
| 15 | 10 | Modul portálu,
inteligentní propojení dat, OBDII (RHD) |
| 16 | 15 | Ochrana dětí |
| 17 | 5 | Akustický signál na baterii,
modul sledování a blokování |
| 18 | 5 | Zapalování |
| 19 | 7,5 | – |
| 20 | 7,5 | Modul řízení světlometů |
| 21 | 5 | Senzor vlhkosti a teploty v autě |
| 22 | 5 | – |
| 23 | 10 | Invertor, Sklo ve dveřích řidiče, Centrální zamykání |
| 24 | 20 | Centrální zamykání |
| 25 | 30 | Modul řízení dveří řidiče
(zvednout/snížit všechny dveře jedním dotykem) (jen jedno tlačítko pro otevření/snížení řidiče) |
| 26 | 30 | Modul řízení dveří spolujezdce
(elektrické okno) (jeden dotyk nahoru/dolů) |
| 27 | 30 | – |
| 28 | 10 | – |
| 29 | 30 | Modul řízení levých zadních dveří
(elektrické okno) (jeden dotyk nahoru/dolů) |
| 30 | 30 | Modul řízení pravých zadních dveří
(elektrické okno) (jeden dotyk nahoru/dolů) |
| 31 | 15 | Tachograf |
| 32 | 10 | Modul vysílač-přijímač rádia,
modul SYNC, GPS, multifunkční displej, dálkové ovládání |
| 33 | 20 | Audio jednotka |
| 34 | 30 | Relé startéru |
| 35 | 5 | Modul řízení omezení |
| 36 | 15 | Vnitřní zrcadlo s automatickou funkcí ztmavení |
| 37 | 15 | – |
| 38 | 30 | Elektrická okna
(bez modulu řízení dveří) (jeden dotyk nahoru/dolů – jen řidič) |
O Ford Ranger T6 (2011-2018)
Ford Ranger T6, vyráběný v letech 2011 až 2018, je robustní a spolehlivý pickup, který si získal oblibu mezi řidiči po celém světě. Tento model je známý svou odolností a schopností zvládat náročný terén, což ho činí ideálním pro práci i volný čas. Ford Ranger T6 nabízí různé možnosti motorů, včetně dieselových a benzínových variant, které poskytují dostatečný výkon a efektivitu. V interiéru najdeme moderní technologie a pohodlí, které zvyšují komfort jízdy. Tento model je také vybaven pokročilými bezpečnostními funkcemi, které zaručují ochranu řidiče a cestujících.
Schéma pojistkové skříňky Ford Ranger T6
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Ranger T6, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka obvykle nachází v motorovém prostoru a v kabině vozidla. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponent a její správná údržba je nezbytná pro dlouhou životnost vozidla.
