Ford Bronco Sport (2021-2022) – pojistková skříňka
Ford Bronco Sport – schéma pojistkové skříňky
Rok výroby: 2021.
Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 A | Dodatečné osvětlení aftermarket. |
| 2 | — | Nepoužívá se. |
| 3 | 10 A | Vyhřívané trysky stěrače. |
| 4 | 60 A | Dodatečný ohřívač. |
| 5 | 40 A | Dodatečný ohřívač. |
| 6 | 40 A | Dodatečný ohřívač. |
| 7 | 20 A | Vyhřívané parkování stěrače. |
| 8 | — | Nepoužívá se. |
| 9 | 60 A | Invertor. |
| 10 | 30 A | Startovací motorek. |
| 11 | 15 A | Modul řízení systému přenosu. |
| 12 | 15 A | Modul řízení systému přenosu. |
| 13 | 15 A | Modul řízení systému přenosu. |
| 14 | 15 A | Modul řízení systému přenosu. |
| 15 | — | Nepoužívá se. |
| 16 | — | Nepoužívá se. |
| 17 | — | Nepoužívá se. |
| 18 | 10 A | Modul řízení systému přenosu. |
| 19 | 10 A | Modul systému proti blokování. |
| 20 | 10 A | Datový konektor. |
| 21 | 5 A | Spínač světlometů. |
| 22 | 20 A | Zesilovač. |
| 23 | — | Nepoužívá se. |
| 24 | — | Nepoužívá se. |
| 25 | 25 A | Posílené světlomety na levé straně. |
| 26 | 25 A | Posílené světlomety na pravé straně. |
| 27 | — | Nepoužívá se. |
| 28 | — | Nepoužívá se. |
| 29 | — | Nepoužívá se. |
| 30 | 10 A | Elektronická kontrola stability. |
| 31 | 5 A | Elektronický posilovač řízení. |
| 32 | 30 A | Modul řízení karoserie. |
| 33 | 10 A | Přední kamera pro parkovací asistenci;
Zadní kamera; Systém informování o mrtvém úhlu; Aktuátor převodovky. |
| 34 | — | Nepoužívá se. |
| 35 | 15 A | Vyhřívaný volant. |
| 36 | — | Nepoužívá se. |
| 37 | 20 A | Klakson. |
| 38 | 40 A | Motor ventilátoru. |
| 39 | — | Nepoužívá se. |
| 40 | 10 A | Spínač brzdy. |
| 41 | 20 A | Zesilovač. |
| 42 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 43 | 40 A | Ventily systému proti blokování. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul tažení přívěsu. |
| 45 | 30 A | Sedadlo spolujezdce s elektrickým ovládáním. |
| 46 | — | Nepoužívá se. |
| 47 | 20 A | Vyhřívaná sedadla. |
| 48 | — | Nepoužívá se. |
| 49 | 60 A | Čerpadlo systému proti zablokování. |
| 50 | 60 A | Chladicí ventilátor. |
| 51 | 30 A | Otevíratelná střecha. |
| 52 | 5 A | Inteligentní USB nabíječka. |
| 53 | — | Nepoužívá se. |
| 54 | — | Nepoužívá se. |
| 55 | — | Nepoužívá se. |
| 56 | 10 A | Spojka klimatizace. |
| 57 | 5 A | Nouzové světlo. |
| 58 | — | Nepoužívá se. |
| 59 | 40 A | Modul řízení karoserie. |
| 60 | 5 A | Inteligentní USB nabíječka. |
| 61 | 20 A | Pomocný napájecí bod. |
| 62 | — | Nepoužívá se. |
| 63 | — | Nepoužívá se. |
| 64 | — | Nepoužívá se. |
| 65 | — | Nepoužívá se. |
| 66 | — | Nepoužívá se. |
| 67 | — | Nepoužívá se. |
| 68 | — | Nepoužívá se. |
| 69 | 15 A | Palivové vstřikovače. |
| 70 | 20 A | Pomocný napájecí bod. |
| 71 | 20 A | Pomocný napájecí bod. |
| 72 | 20 A | Zadní stěrač. |
| 73 | — | Nepoužívá se. |
| 74 | 30 A | Motor předního stěrače. |
| 75 | 10 A | Vyhřívaná vnější zrcátka. |
| 76 | 30 A | Vyhřívané zadní sklo. |
| 77 | — | Nepoužívá se. |
| 78 | 15 A | Uvolnění skla okna. |
| 79 | — | Nepoužívá se. |
| 80 | 20 A | Palivové čerpadlo. |
| 81 | 10 A | Čerpadlo zadního stěrače. |
| 82 | 40 A | Invertor. |
| 83 | — | Nepoužívá se. |
| 84 | 40 A | Modul řízení systému převodu. |
| 85 | 5 A | Senzor deště. |
| 86 | — | Nepoužívá se. |
| 87 | — | Nepoužívá se. |
| 88 | — | Nepoužívá se. |
Poznámka: Náhradní pojistka v ampérech se může lišit.
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází pod odkládací schránkou.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 A | Nepoužívá se. |
| 2 | 5 A | Nepoužívá se. |
| 3 | 10 A | Nepoužívá se. |
| 4 | 10 A | Startování;
Blokování sloupku řízení. |
| 5 | 20 A | Zámek. Odemknout. |
| 6 | 10 A | Invertor DC-AC. |
| 7 | 30 A | Modul dveří pro cestující. |
| 8 | 5 A | Modul řízení asistence při parkování. |
| 9 | 5 A | Zrcadlo se zatměním;
Systém udržení v jízdním pruhu; Směrovka deaktivace airbagu pro cestující. |
| 10 | 10 A | Modul rozšířeného výkonu. |
| 11 | 5 A | Modul řídicí jednotky telematiky. |
| 12 | 5 A | Spínač klávesnice bez klíče. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 15 A | Odemknutí dveří řidiče. |
| 14 | 30 A | Modul dveří řidiče. |
| 15 | 15 A | Nepoužívané (rezerva). |
| 16 | 15 A | Nepoužívané (rezerva). |
| 17 | 15 A | SYNC;
Modul vysílač-přijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul bezdrátového nabíjení pro příslušenství;
Modul řízení terénu. |
| 19 | 7,5 A | Nepoužívané (rezerva). |
| 20 | 10 A | Nepoužívané (rezerva). |
| 21 | 7,5 A | Nepoužívané (rezerva). |
| 22 | 7,5 A | Nepoužívané (rezerva). |
| 23 | 20 A | Nepoužívané (rezerva). |
| 24 | 20 A | Nepoužívané (rezerva). |
| 25 | 30 A | Nepoužívané (rezerva). |
Schéma pojistek a relé – Ford Bronco Sport
Týká se vozidel vyrobených v letech:
2022.

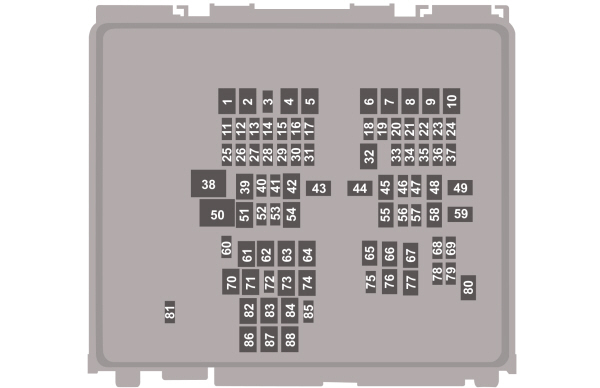

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 A | Dodatečné osvětlení aftermarket. |
| 2 | — | Nepoužívá se. |
| 3 | 10 A | Vyhřívané trysky pro přední stěrač. |
| 4 | 60 A | Dodatečný ohřívač. |
| 5 | 40 A | Dodatečný ohřívač. |
| 6 | 40 A | Dodatečný ohřívač. |
| 7 | 20 A | Parkování vyhřívaného stěrače. |
| 8 | — | Nepoužívá se. |
| 9 | 60 A | Invertor. |
| 10 | 30 A | Motorek na startování. |
| 11 | 15 A | Modul řízení systému přenosu. |
| 12 | 15 A | Modul řízení systému přenosu. |
| 13 | 15 A | Modul řízení systému přenosu. |
| 14 | 15 A | Modul řízení systému přenosu. |
| 15 | — | Nepoužívá se. |
| 16 | — | Nepoužívá se. |
| 17 | — | Nepoužívá se. |
| 18 | 10 A | Modul řízení systému přenosu. |
| 19 | 10 A | Modul protiblokovacího systému. |
| 20 | 10 A | Datový rozhraní konektor. |
| 21 | 5 A | Spínač světlometů. |
| 22 | 20 A | Zesilovač. |
| 23 | — | Nepoužívá se. |
| 24 | — | Nepoužívá se. |
| 25 | 25 A | Posílené světlomety na levé straně. |
| 26 | 25 A | Posílené světlomety na pravé straně. |
| 27 | — | Nepoužívá se. |
| 28 | — | Nepoužívá se. |
| 29 | — | Nepoužívá se. |
| 30 | 10 A | Elektronická kontrola stability. |
| 31 | 5 A | Elektronický posilovač řízení. |
| 32 | 30 A | Modul řízení karoserie. |
| 33 | 10 A | Přední kamera na pomoc při parkování; Zadní kamera; Systém informování o mrtvém úhlu; Aktuátor převodovky. |
| 34 | — | Nepoužívá se. |
| 35 | 15 A | Vyhřívaný volant. |
| 36 | — | Nepoužívá se. |
| 37 | 20 A | Klakson. |
| 38 | 40 A | Motor ventilátoru. |
| 39 | — | Nepoužívá se. |
| 40 | 10 A | Spínač brzdy. |
| 41 | 20 A | Zesilovač. |
| 42 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 43 | 40 A | Ventily protiblokovacího systému. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul tažení přívěsu. |
| 45 | 30 A | Sedadlo pro cestujícího s elektrickým ovládáním. |
| 46 | — | Nepoužívá se. |
| 47 | 20 A | Vyhřívaná sedadla. |
| 48 | — | Nepoužívá se. |
| 49 | 60 A | Čerpadlo systému proti zablokování. |
| 50 | 60 A | Chladicí ventilátor. |
| 51 | 30 A | Otevíratelná střecha. |
| 52 | 5 A | Inteligentní USB nabíječka. |
| 53 | — | Nepoužívá se. |
| 54 | — | Nepoužívá se. |
| 55 | — | Nepoužívá se. |
| 56 | 10 A | Spojka klimatizace. |
| 57 | 5 A | Nouzové světlo. |
| 58 | — | Nepoužívá se. |
| 59 | 40 A | Modul řízení karoserie. |
| 60 | 5 A | Inteligentní USB nabíječka. |
| 61 | 20 A | Pomocný napájecí bod. |
| 62 | — | Nepoužívá se. |
| 63 | — | Nepoužívá se. |
| 64 | — | Nepoužívá se. |
| 65 | — | Nepoužívá se. |
| 66 | — | Nepoužívá se. |
| 67 | — | Nepoužívá se. |
| 68 | — | Nepoužívá se. |
| 69 | 15 A | Portové palivové vstřikovače. |
| 70 | 20 A | Pomocný napájecí bod. |
| 71 | 20 A | Pomocný napájecí bod. |
| 72 | 20 A | Stěrač zadního okna. |
| 73 | — | Nepoužívá se. |
| 74 | 30 A | Motor předního stěrače. |
| 75 | 10 A | Vyhřívaná vnější zrcátka. |
| 76 | 30 A | Vyhřívané zadní okno. |
| 77 | — | Nepoužívá se. |
| 78 | 15 A | Uvolnění skla okna. |
| 79 | — | Nepoužívá se. |
| 80 | 20 A | Palivové čerpadlo. |
| 81 | 10 A | Čerpadlo zadního stěrače. |
| 82 | 40 A | Invertor. |
| 83 | — | Nepoužívá se. |
| 84 | 40 A | Modul řízení systému přenosu. |
| 85 | 5 A | Senzor deště. |
| 86 | — | Nepoužívá se. |
| 87 | — | Nepoužívá se. |
| 88 | — | Nepoužívá se. |
Poznámka: Pojistka na výměnu v ampérech se může lišit.

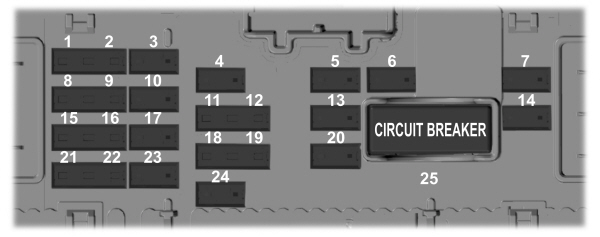

Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází pod prostorem pro odkládání.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 A | Nepoužívá se. |
| 2 | 5 A | Nepoužívá se. |
| 3 | 10 A | Nepoužívá se. |
| 4 | 10 A | Startování; Zámek sloupku řízení. |
| 5 | 20 A | Zámek. Odemknout. |
| 6 | 10 A | Invertor DC-AC. |
| 7 | 30 A | Modul dveří pro cestující. |
| 8 | 5 A | Modul řízení parkovací asistence. |
| 9 | 5 A | Zrcadlo zpětného pohledu auto-zatemnění; Systém udržení jízdního pruhu; Indikátor deaktivace airbagu pro cestující. |
| 10 | 10 A | Modul rozšířeného napájení. |
| 11 | 5 A | Modul řídicí jednotky telematiky. |
| 12 | 5 A | Spínač klávesnice bez klíče. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | 15 A | Odemknutí dveří řidiče. |
| 14 | 30 A | Modul dveří řidiče. |
| 15 | 15 A | Nepoužívá se (rezerva). |
| 16 | 15 A | Nepoužívá se (rezerva). |
| 17 | 15 A | SYNC; Modul vysílač-přijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul bezdrátového nabíjení pro příslušenství; Modul řízení terénu. |
| 19 | 7,5 A | Nepoužívá se (rezerva). |
| 20 | 10 A | Nepoužívá se (rezerva). |
| 21 | 7,5 A | Nepoužívá se (rezerva). |
| 22 | 7,5 A | Nepoužívá se (rezerva). |
| 23 | 20 A | Nepoužívá se (rezerva). |
| 24 | 20 A | Nepoužívá se (rezerva). |
| 25 | 30 A | Nepoužívá se (rezerva). |
O Ford Bronco Sport (2021-2022)
Ford Bronco Sport je kompaktní SUV, které bylo představeno v letech 2021-2022. Tento model je navržen pro dobrodružství a nabízí robustní design s moderními technologiemi. Bronco Sport je vybaven pohonem všech čtyř kol, což z něj činí ideální vozidlo pro jízdu v terénu. Pod kapotou najdete různé možnosti motorů, včetně efektivního tříválcového motoru o objemu 1,5 litru a výkonnějšího čtyřválcového motoru o objemu 2,0 litru. Interiér vozidla je prostorný a nabízí množství úložných prostor, což je ideální pro delší cesty a výlety do přírody.
Schéma pojistkové skříňky Ford Bronco Sport
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Bronco Sport. V tomto modelu se pojistková skříňka nachází typicky pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata zobrazují čísla pojistek, jejich proudovou hodnotu (ampéráž) a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích jednotlivých pojistek.
