Ford Galaxy a S-MAX (2015-2022) – pojistková skříňka

Ford Galaxy a S-MAX (2015-2019) – schéma poistkovej skrinky

Rok výroby: 2015, 2016, 2017, 2018, 2019.

Umístění pojistkové skříňky

Panel pojistek se nachází pod přístrojovou deskou nalevo od volantu (přístup může být jednodušší odstraněním obložení).

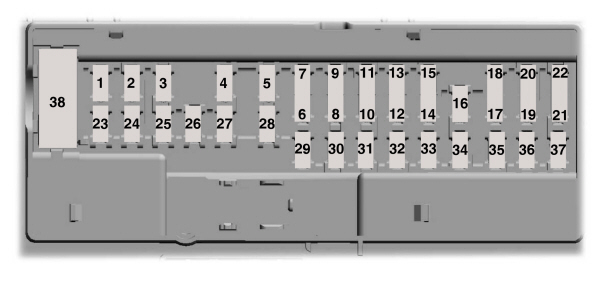

Schéma pojistkové skříňky

Přiřazení pojistek pod přístrojovou deskou

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	10 A	2015-2017: Osvětlení (okolí, prostor pro cestující, pohostinnost, kupole); 2017-2019: Nepoužito.
2	7,5A	Sedadla s pamětí; Bederní opěrka; Elektrické zrcátko.
3	20A	Odemknutí dveří řidiče.
4	5A	Neoriginální elektronický spínač a spínač brzdy přívěsu.
5	20A	Zapalování; Spínač zapalování na tlačítko.
6	10 A	Cívka relé vyhřívaného sedadla.
7	10 A	Nepoužito (rezerva).
8	10 A	Nepoužito (rezerva).
9	10 A	Nepoužito (rezerva).
10	5A	Klávesnice; Modul elektrického víka zavazadlového prostoru.
11	5A	Nepoužito.
12	7,5A	Kontrola klimatu; Volba převodovky.
13	7,5A	Zámek sloupku řízení; Skupina; Logika datového připojení.
14	10 A	Nepoužito.
15	10 A	Modul brány datového připojení.
16	15A	Ochrana pro děti; Odemknutí zvednutých dveří.
17	5A	Nepoužito (rezerva).
18	5A	Zapalování; Tlačítko zastavení startování.

Č.	Ampéry [A]	Popis
19	7,5A	Indikátor deaktivace airbagu pro cestujícího; Indikátor přenosu.
20	7,5A	Nepoužívá se (rezerva).
21	5A	Senzor vlhkosti a teploty v autě; Systém informování o mrtvém úhlu; Zadní kamera; Adaptivní tempomat.
22	5A	Senzor klasifikace pasažérů.
23	10 A	Zpožděné příslušenství (logika invertoru výkonu, logika otevírací střechy).
24	20A	Centrální zamykání.
25	30A	Dveře řidiče (okno, zrcátko).
26	30A	Dveře předního pasažéra (okno, zrcátko).
27	30A	Otevírací střecha
28	20A	Zesilovač.
29	30A	Zadní dveře na straně řidiče (okno).
30	30A	Zadní dveře na straně pasažéra (okno).
31	15A	Nepoužívá se (rezerva).
32	10 A	Globální polohovací systém (GPS); Displej; Hlasové ovládání; Adaptivní tempomat; Rádio.
33	20A	Rádio.
34	30A	Startovací sběrnice (pojistky 19, 20, 21, 22, 35, 36, 37, automatický spínač).
35	5A	Modul řízení limitů.
36	15A	Zrcátko s funkcí automatického stmívání; Vyhřívané sedadlo; Pohon všech kol.
37	15A nebo 20A	Napájení logiky modulu stabilizace napětí.
38	30A	Nepoužívá se (rezerva).

Umístění pojistkové skříňky

Pojistky na spodní části pojistkové skříňky

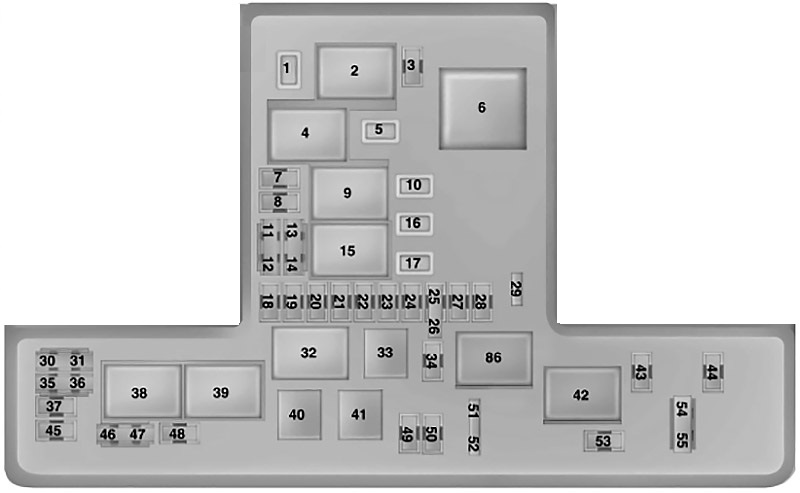

Schéma pojistkové skříňky

Přiřazení pojistek v motorovém prostoru

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	25A	Motor stěrače.
2	–	Relé motoru startéru.
3	15A	Zadní stěrač; Senzor deště
4	–	Relé motoru ventilátoru.
5	20A	Bod napájení 3 – Zadní část konzoly.
6	–	Relé pomocného ohřívače č. 2.
7	20A	Modul řízení pohonného ústrojí – výkon vozidla 1.
8	20A	Modul řízení pohonného ústrojí – výkon vozidla 2.
9	–	Relé modulu řízení pohonného ústrojí.
10	20A	Bod napájení 1 – před řidičem.
11	15A	Modul řízení pohonného ústrojí – výkon vozidla 4.
12	15A	Modul řízení pohonného ústrojí – výkon vozidla 3.
13	10 A	Nepoužívá se (rezerva).
14	10 A	Nepoužívá se (rezerva).
15	–	Relé startování.
16	20A	Bod napájení 2 – konzola.
17	20A	Bod napájení 4 – zavazadlový prostor.
18	10 A	Nepoužívá se (rezerva).
19	10 A	Elektronický posilovač řízení v režimu Run-Start.
20	10 A	Spustit / zapnout osvětlení.
21	15A	Spustit kontrolu převodovky. Zapalování a vypínání olejového čerpadla převodovky.
22	10 A	Elektromagnetický ventil kompresoru klimatizace.
23	15A	Run-Start; Systém informování o mrtvém úhlu; Zadní kamera; Adaptivní tempomat; Heads-up displej; Modul stabilizace napětí.
24	10 A	Spuštění startování 7.
25	10 A	Systém prevence zablokování kol během startování.
26	10 A	Modul řízení pohonného ústrojí typu Run-Start.
27	–	Nepoužívá se.

Č.	Ampéry [A]	Popis
28	10 A	Čerpadlo zadního stěrače.
29	–	Nepoužívá se.
30	–	Nepoužívá se.
31	–	Nepoužívá se.
32	–	Elektronické relé ventilátoru 1.
33	–	Relé kompresoru klimatizace.
34	15A	Elektrický zámek sloupku řízení.
35	–	Nepoužívá se.
36	–	Nepoužívá se.
37	–	Nepoužívá se.
38	–	Elektronické relé ventilátoru 2
39	–	Relé elektrického ventilátoru 2 a 3.
40	–	Relé stěračů světlometů.
41	–	Relé klaksonu.
42	–	Relé čerpadla paliva.
43	10 A	Nepoužívá se (rezerva).
44	5A	Tryska vyhřívaného stěrače.
45	–	Nepoužívá se.
46	10 A	Senzor alternátoru.
47	10 A	Spínač a deaktivátor brzdy.
48	20A	Klakson
49	25A	Vyhřívač na naftu.
50	10 A	Ventilátor převodového ústrojí.
51	–	Nepoužívá se.
52	–	Nepoužívá se.
53	10 A	Elektrická sedadla.
54	5A	Vyhřívač na palivo.
55	5A	Vyhřívač na palivo.

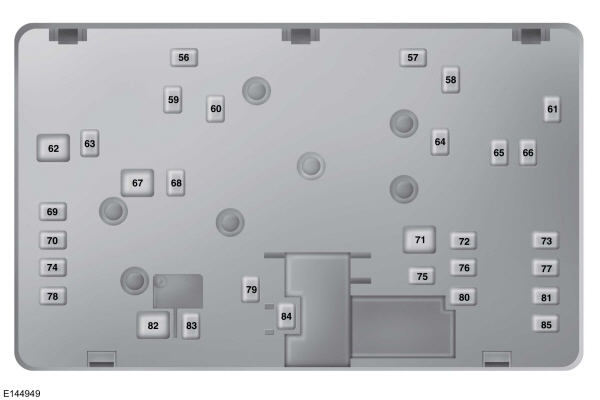

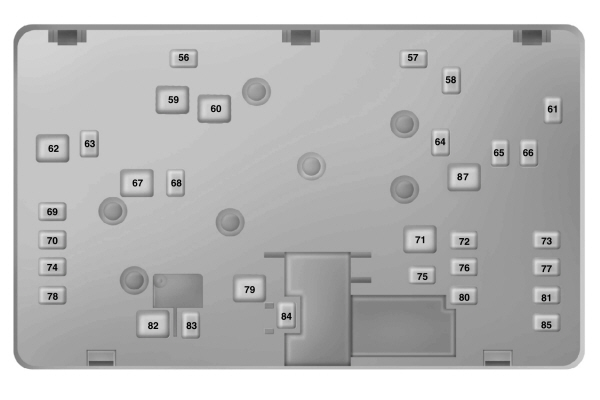

Schéma pojistkové skříňky (spodní část)

Přiřazení pojistek v motorovém prostoru (spodní část)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
56	20A	Ostřikovač světlometů.
57	20A	Naftový odpařovač.
58	30A	Napájení čerpadla paliva.
59	40A	Elektronický ventilátor 600W 3.
60	40A	Elektronický ventilátor 600W 1; Selektivní systém katalytického reduktoru.
61	40A	Odmrazování předního skla na levé straně.
62	50A	Modul řízení karoserie 1.
63	25A	Elektronický ventilátor 600W 2.
64	30A	Pomocné topení č. 3.
65	20A	Vyhřívané přední sedadlo.
66	40A	Odmrazování předního skla na pravé straně.
67	50A	Modul řízení karoserie 2.
68	40A	Vyhřívané zadní sklo.
69	30A	Ventily systému proti zablokování.
70	30A	Sedadlo pasažéra.

Č.	Ampéry [A]	Popis
71	60A	Pomocné topení č. 2.
72	30A	Zadní sedadla s elektrickým ovládáním.
73	20A	Vyhřívaná zadní sedadla.
74	30A	Modul sedadla řidiče.
75	30A	Pomocné topení č. 1.
76	20A	Čerpadlo oleje převodovky.
77	30A	Modul sedadla s klimatizací.
78	40A	Modul tažného zařízení.
79	40A	Motor ventilátoru.
80	40A	Modul elektricky ovládaného víka zavazadlového prostoru.
81	40A	Měnič 220 V.
82	60A	Čerpadlo systému proti zablokování.
83	25A	Motor stěrače č. 1.
84	30A	Elektromagnetický ventil pro motor startéru.
85	20A	Topení paliva.
86	–	Nepoužívá se.
87	50A	Pomocný motor ventilátoru.

Ford Galaxy a S-MAX – schéma pojistkové skříňky

Rok výroby: 2020, 2021.

Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Galaxy a S-MAX jsou pojistky 10 a 16 (přední), 5 (zadní), 17 (zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.

Vozy vyrobené od 04.09.2019

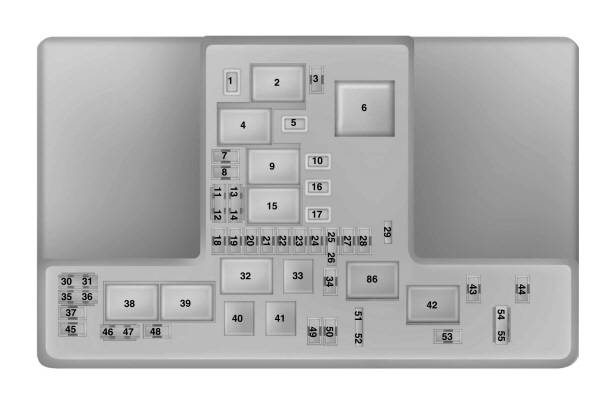

Pojistková skříňka napájení

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	25 A3	Motor stěrače.
2	—	Relé motoru startéru.
3	15 A1	Stěrač zadního skla; Senzor deště.
4	—	Relé motoru ventilátoru.
5	20 A3	Napájení 3 – zadní část konzoly.
6	—	Relé doplňkového ohřívače #2.
7	20 A1	Modul řízení pohonného ústrojí – napájení vozidla 1.
8	20 A1	Modul řízení pohonného ústrojí – napájení vozidla 2.
9	—	Relé modulu řízení pohonného ústrojí.
10	20 A3	Napájení 1 – přední strana řidiče.
11	15 A2	Modul řízení pohonného ústrojí – napájení vozidla 4.
12	15 A2	Modul řízení pohonného ústrojí – napájení vozidla 3.
13	10 A2	Nepoužívá se (rezerva).
14	10 A2	Nepoužívá se (rezerva).
15	—	Relé zapalování/startování.
16	20 A3	Napájení 2 – konzola.
17	20 A3	Napájení 4 – zavazadlový prostor.
18	10 A1	Nepoužívá se (rezerva).
19	10 A1	Zapalování/startování – elektronický systém asistence řízení.
20	10 A1	Zapalování/startování – osvětlení.
21	15 A1	Zapalování/startování – kontrola převodovky; Aktivace/deaktivace čerpadla oleje převodovky.
22	10 A1	Elektromagnet spojky klimatizačního systému.
23	15 A1	Zapalování/startování; Systém monitorování mrtvého úhlu; Zadní kamera; Systém adaptivní kontroly rychlosti; Head-up displej; Modul stabilizace napětí.
24	10 A1	Zapalování/startování 7.
25	10 A2	Zapalování/startování – systém prevence zablokování kol během brzdění.
26	10 A2	Zapalování/startování – modul řízení pohonného ústrojí.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A1	Čerpadlo stěrače zadního okna.
29	—	Nepoužívá se.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	—	Relé elektronického ventilátoru 1.
33	—	Relé spojky klimatizačního systému.
34	15 A1	Elektrický blok sloupku řízení.
35	—	Nepoužívá se.
36	—	Nepoužívá se.
37	—	Nepoužívá se.
38	—	Relé elektronického ventilátoru 2.
39	—	Relé elektronického ventilátoru 2 a 3.
40	—	Relé stěračů světlometů.
41	—	Relé akustického signálu.
42	—	Relé čerpadla paliva.
43	10 A1	Nepoužívá se (rezervní).
44	5 A1	Vyhřívání výduchu stěrače.
45	—	Nepoužívá se.
46	10 A2	Senzor alternátoru.
47	10 A2	Spínač on/off brzd.
48	20 A1	Akustický signál.
49	25 A1	Vyhřívač na naftu.
50	10 A1	Ventilátor pojistkové skříňky.
51	—	Nepoužívá se.
52	—	Nepoužívá se.
53	10 A1	Elektricky nastavitelná sedadla.
54	5 A2	Vyhřívač na palivo.
55	5 A2	Vyhřívač na palivo.

¹Pojistka typu M.

²Dvojitá pojistka.

³Pojistka typu M.

Pojistková skříňka — dno

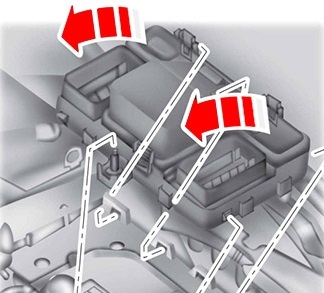

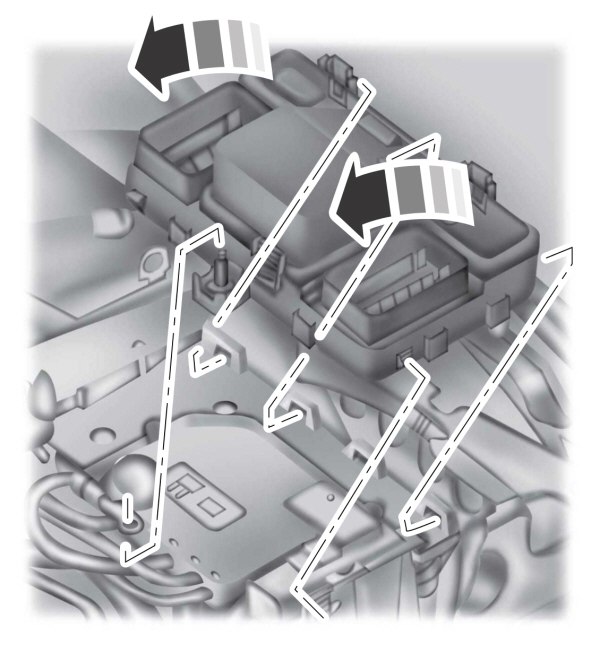

V dolní části pojistkové skříňky se nacházejí pojistky. Pro přístup k dolní části pojistkové skříňky:

1. Uvolněte dva háky na obou stranách pojistkové skříňky.
2. Zvedněte vnitřní stranu pojistkové skříňky z podpory.
3. Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
4. Otočte vnější stranu pojistkové skříňky, abyste získali přístup k dolní části.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	20 A1	Ostřikovač světlometu.
57	20 A1	Odpařovač motoru Diesel.
58	30 A1	Napájení palivové pumpy.
59	40 A2	Elektronický ventilátor 3, 600 W.
60	40 A2	Elektronický ventilátor 1, 600 W; Systém selektivní katalytické redukce.
61	40 A1	Odmlžování předního skla (levá strana).
62	50 A2	Modul řízení systémů karoserie 1.
63	25 A1	Elektronický ventilátor 2, 600 W.
64	30 A1	Přídavný ohřívač 3.
65	20 A1	Vyhřívané přední sedadlo.
66	40 A1	Odmlžování předního skla (pravá strana).
67	50 A2	Modul řízení systémů karoserie 2.
68	40 A1	Vyhřívání zadního skla.
69	30 A1	Ventily systému prevence zablokování kol během brzdění.
70	30 A1	Sedadlo pasažéra.

Číslo	Ampéry [A]	Popis
71	60 A2	Přídavný ohřívač #2.
72	30 A1	Elektricky nastavitelná zadní sedadla.
73	20 A1	Vyhřívaná zadní sedadla.
74	30 A1	Modul sedadla řidiče.
75	30 A1	Přídavný ohřívač 1.
76	20 A1	Čerpadlo oleje převodovky.
77	30 A1	Modul sedadla se systémem vytápění a klimatizace.
78	40 A1	Modul tažného zařízení.
79	40 A1	Motor ventilátoru.
80	40 A1	Modul elektrických zadních dveří.
81	40 A1	Měnič 220 V.
82	60 A2	Čerpadlo systému prevence zablokování kol během brzdění.
83	25 A1	Motor stěrače 1.
84	30 A1	Elektromagnet startovacího motoru.
85	20 A1	Palivový ohřívač.
86	—	Nepoužito.
87	50 A2	Motor přídavného ventilátoru.

¹ Pojistka typu M.

²Pojistka typu J.

HYBRIDNÍ VOZIDLO (HEV)

Schéma distribuce napájení

Pojistková skříňka napájení

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	25 A	Motor stěrače pravého.
2	—	Nepoužívá se.
3	15 A	Automatické stěrače (senzor deště); Zadní stěrač.
4	—	Relé motoru ventilátoru.
5	20 A	Zadní strana zásuvky doplňkového napájení v konzole.
6	—	Relé elektronické vodní pumpy (EWP).
7	15 A	Napájení vozidla 1.
8	20 A	Napájení vozidla 4.
9	—	Relé řídicího modulu pohonného ústrojí.
10	20 A	Zásuvka doplňkového napájení přední strana řidiče 1.
11	15 A	Napájení vozidla 2.
12	15 A	Napájení vozidla 3.
13	10 A	Napájení vozidla 5.
14	10 A	Napájení vozidla 6.
15	—	Relé zapalování/startování.
16	20 A	Nepoužívá se (rezerva).
17	20 A	Zásuvka napájení 4.
18	10 A	Řídicí modul pohonného ústrojí.
19	10 A	Systém asistence při řízení.
20	10 A	Světlomety; Spínač světlometů.
21	15 A	Řídicí modul převodovky; Rozhraní převodovky.
22	—	Nepoužívá se.
23	15 A	Sledování mrtvého úhlu; Zadní kamera; Systém adaptivního tempomatu; Světlo upozornění na funkci varování před kolizí; Modul kvality napětí; Senzor kvality vzduchu; Head-up displej.
24	—	Nepoužívá se.
25	10 A	Zapalování/startování – systém prevence zablokování kol během brzdění.
26	10 A	Zapalování/startování – řídicí modul pohonného ústrojí; Řídicí modul hybridního pohonného systému; Pojistková skříňka distribuce napájení hybridního systému.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A	Postranní sprejovač.
29	—	Nepoužívá se.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	—	Nepoužívá se.
33	—	Nepoužívá se.
34	15 A	Elektrický zámek sloupku řízení.
35	15 A	Nepoužívá se (rezerva).
36	15 A	Nepoužívá se (rezerva).
37	5 A	Nepoužívá se (rezerva).
38	—	Nepoužívá se.
39	—	Nepoužívá se.
40	—	Relé stěračů světlometů.
41	—	Relé zvukového signálu.
42	—	Relé čerpadla paliva.
43	—	Nepoužívá se.
44	5 A	Vyhřívání výduchu stěrače.
45	—	Nepoužívá se.
46	10 A	Nepoužívá se (rezerva).
47	10 A	Spínač on/off brzd.
48	20 A	Zvukový signál.
49	15 A	Napájení vozidla F.
50	—	Nepoužívá se.
51	—	Nepoužívá se.
52	—	Nepoužívá se.
53	10 A	Elektricky nastavitelná sedadla.
54	5 A	Řídicí modul hybridního pohonného systému.
55	5 A	Řídicí modul energie baterie; DC/DC převodník.

Pojistková skříňka — spodní část

V dolní části pojistkové skříňky se nacházejí pojistky. Aby jste se dostali k dolní části pojistkové skříňky:

1. Uvolněte dva háky na obou stranách pojistkové skříňky.
2. Zvedněte vnitřní stranu pojistkové skříňky z podpory.
3. Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
4. Otočte vnější stranu pojistkové skříňky, abyste se dostali k dolní části.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	20 A	Stříkací zařízení světlometu.
58	20 A	Čerpadlo paliva.
61	40 A	Vyhřívací prvek předního čelního skla na levé straně.
62	50 A	Modul řízení systémů karoserie.
63	—	Nepoužívá se.
65	20 A	Vyhřívané přední sedadlo.
66	40 A	Vyhřívací prvek předního čelního skla na pravé straně.
67	50 A	Modul řízení systémů karoserie.
68	40 A	Vyhřívání zadního skla.
69	40 A	Ventily ABS.
70	30 A	Sedadlo pasažéra.
71	60 A	Elektrické čerpadlo vody.

Číslo	Ampéry [A]	Popis
72	30 A	Elektricky nastavitelná zadní sedadla.
73	20 A	Vyhřívané zadní sedadlo.
74	30 A	Modul sedadla řidiče.
75	—	Nepoužívá se.
76	40 A	Pojistková skříňka distribuce napájení hybridního systému
77	30 A	Modul sedadla se systémem vyhřívání a klimatizace.
78	40 A	Modul tažného zařízení.
79	40 A	Motor ventilátoru.
80	30 A	Motor elektrických zadních dveří.
81	40 A	Měnič.
82	60 A	Čerpadlo ABS.
83	25 A	Motor předního stěrače vpravo.
84	—	Nepoužívá se.
85	20 A	Nepoužívá se (rezerva).

Ford Galaxy a S-Max – schéma pojistkové skříňky

Rok výroby: 2022.

Pojistková skříňka napájení

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	25 A3	Motorový prostor stěrače.
2	—	Relé motoru startéru.
3	15 A1	Stěrač zadního skla; Senzor deště.
4	—	Relé motoru ventilátoru.
5	20 A3	Při konektoru napájení 3 – zadní část konzoly.
6	—	Relé doplňkového ohřívače #2.
7	20 A1	Modul řízení pohonné jednotky – napájení vozidla 1.
8	20 A1	Modul řízení pohonné jednotky – napájení vozidla 2.
9	—	Relé modulu řízení pohonné jednotky.
10	20 A3	Při konektoru napájení 1 – přední část na straně řidiče.
11	15 A2	Modul řízení pohonné jednotky – napájení vozidla 4.
12	15 A2	Modul řízení pohonné jednotky – napájení vozidla 3.
13	10 A2	Nepoužívá se (rezerva).
14	10 A2	Nepoužívá se (rezerva).
15	—	Relé zapalování/startování.
16	20 A3	Při konektoru napájení 2 – konzola.
17	20 A3	Při konektoru napájení 4 – zavazadlový prostor.
18	10 A1	Nepoužívá se (rezerva).
19	10 A1	Zapalování/startování – systém elektronické asistence řízení.
20	10 A1	Zapalování/startování – osvětlení.
21	15 A1	Zapalování/startování – kontrola převodovky; Aktivace/deaktivace čerpadla oleje převodovky.
22	10 A1	Elektromagnet spojky systému klimatizace.
23	15 A1	Zapalování/startování; Systém monitorování mrtvého úhlu; Zadní kamera; Systém adaptivního tempomatu; Head-up displej; Modul stabilizace napětí.
24	10 A1	Zapalování/startování 7.
25	10 A2	Zapalování/startování – systém proti zablokování během brzdění.
26	10 A2	Zapalování/startování – modul řízení pohonné jednotky.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A1	Čerpadlo stěrače zadního okna.
29	—	Nepoužito.
30	—	Nepoužito.
31	—	Nepoužito.
32	—	Relé elektronického ventilátoru 1.
33	—	Relé spojky klimatizačního systému.
34	15 A1	Elektrický blok sloupce řízení.
35	—	Nepoužito.
36	—	Nepoužito.
37	—	Nepoužito.
38	—	Relé elektronického ventilátoru 2.
39	—	Relé elektronického ventilátoru 2 a 3.
40	—	Relé trysek světlometů.
41	—	Relé zvukového signálu.
42	—	Relé čerpadla paliva.
43	10 A1	Nepoužito (rezervní).
44	5 A1	Vyhřívání trysky ostřikovače.
45	—	Nepoužito.
46	10 A2	Senzor alternátoru.
47	10 A2	Spínač zapalování/brzd.
48	20 A1	Zvukový signál.
49	25 A1	Vyhřívač paliva.
50	10 A1	Ventilátor pojistkové skříňky.
51	—	Nepoužito.
52	—	Nepoužito.
53	10 A1	Elektricky nastavitelná sedadla.
54	5 A2	Vyhřívač na palivo.
55	5 A2	Vyhřívač na palivo.

¹Mikropojistka.

²Mikropojistka dvojitá.

³Pojistka typu M.

Pojistková skříňka — spodní část

V dolní části pojistkové skříňky se nacházejí pojistky. Pro přístup k dolní části pojistkové skříňky:

1. Uvolněte dva háky na obou stranách pojistkové skříňky.
2. Zvedněte vnitřní stranu pojistkové skříňky z podpory.
3. Posuňte pojistkovou skříňku směrem ke středu motorového prostoru.
4. Otočte vnější stranu pojistkové skříňky, abyste získali přístup k dolní části.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	20 A1	Stříkací přístroj světlometu.
57	20 A1	Výměník tepla motoru Diesel.
58	30 A1	Napájení palivového čerpadla.
59	40 A2	Elektronický ventilátor 3, 600 W.
60	40 A2	Elektronický ventilátor 1, 600 W; Systém selektivního katalytického snížení.
61	40 A1	Odmrazování předního skla (levá strana).
62	50 A2	Modul řízení systémů karoserie 1.
63	25 A1	Elektronický ventilátor 2, 600 W.
64	30 A1	Přídavný ohřívač 3.
65	20 A1	Vyhřívané přední sedadlo.
66	40 A1	Odmrazování předního skla (pravá strana).
67	50 A2	Modul řízení systémů karoserie 2.
68	40 A1	Ohřívání zadního okna.
69	30 A1	Ventily systému proti zablokování během brzdění.
70	30 A1	Sedadlo pasažéra.

Číslo	Ampéry [A]	Popis
71	60 A2	Přídavný ohřívač #2.
72	30 A1	Elektricky nastavitelná zadní sedadla.
73	20 A1	Vyhřívaná zadní sedadla.
74	30 A1	Modul sedadla řidiče.
75	30 A1	Přídavný ohřívač 1.
76	20 A1	Čerpadlo oleje převodovky.
77	30 A1	Modul sedadla se systémem vyhřívání a klimatizace.
78	40 A1	Modul tažného zařízení.
79	40 A1	Motor ventilátoru.
80	40 A1	Modul elektricky otevíratelných zadních dveří.
81	40 A1	Měnič 220 V.
82	60 A2	Čerpadlo systému proti zablokování během brzdění.
83	25 A1	Motor stěrače 1.
84	30 A1	Elektromagnet startovacího motoru.
85	20 A1	Ohřívač na palivo.
86	—	Nepoužívá se.
87	50 A2	Motor přídavného ventilátora.

¹ Pojistka typu M.

² Pojistka typu J.

Pojistková skříňka v prostoru pro cestující

Pojistková skříňka se nachází pod palubní deskou nalevo od sloupku řízení.

Tip: Pro usnadnění přístupu k pojistkové skříňce je možné odstranit panel obložení.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A1	Není používáno.
2	7,5 A1	Sedadla s funkcí paměti, bederní opěrka, elektrické zrcátko.
3	20 A1	Odemknutí dveří řidiče.
4	5 A1	Elektronický spínač brzdy přívěsu, který není z výroby.
5	20 A1	Spínač zapalování. Tlačítko spínače zapalování.
6	10 A2	Spirála relé na vyhřívání sedadla.
7	10 A2	Není používáno (rezerva).
8	10 A2	Není používáno (rezerva).
9	10 A2	Není používáno (rezerva).
10	5 A2	Klávesnice; Modul elektricky otevíratelných zadních dveří.
11	5 A2	Není používáno.
12	7,5 A2	Systém vytápění, větrání a klimatizace; Spínač převodovky.
13	7,5 A2	Blokování sloupku řízení; Sada směrovek; Logika Datalink.
14	10 A2	Elektronický modul řízení baterie (HEV); Měnič stejnosměrného proudu.
15	10 A2	Dveře diagnostického konektoru.
16	15 A1	Blokování otevírání dveří pro děti; Odemknutí zavazadlového prostoru.
17	5 A2	Není používáno (rezerva).
18	5 A2	Zapalování. Tlačítko Start/Stop.

Číslo	Ampéry [A]	Popis
19	7,5 A2	Kontrolní kontrolka deaktivace airbagu pasažéra; Směrovka převodovky.
20	7,5 A2	Nepoužívá se (rezervní).
21	5 A2	Senzor vlhkosti a teploty ve vozidle; Systém monitorování mrtvého úhlu; Zadní kamera; Systém adaptivního tempomatu.
22	5 A2	Senzor přítomnosti pasažéra na sedadle.
23	10 A1	zpoždění v napájení příslušenství (logika převodníku, logika otevírací střechy).
24	20 A1	Centrální zamykání.
25	30 A1	Dveře řidiče (sklo, zrcátko).
26	30 A1	Dveře předního pasažéra (sklo, zrcátko).
27	30 A1	Otevírací střecha.
28	20 A1	Zesilovač.
29	30 A1	Zadní dveře na straně řidiče (sklo).
30	30 A1	Zadní dveře na straně pasažéra (sklo).
31	15 A1	Nepoužívá se (rezervní).
32	10 A1	Systém satelitní lokalizace; Displej; Hlasové ovládání; Systém adaptivního tempomatu; Rádio.
33	20 A1	Rádio.
34	30 A1	Sběrnice startování/start (pojistky č. 19, 20, 21, 22, 35, 36, 37, instalační spínač).
35	5 A1	Modul řízení systému doplňkové bezpečnosti.
36	15 A1	Zrcátko s automatickou funkcí ztmavení; Vyhřívané sedadlo; Spínač pauzy řízený počítačem; Systém asistence při udržení jízdního pruhu; Automatická kontrola dálkových světel.
37	15 A1	Vyhřívaný volant.
38	30 A	Nepoužívá se (rezervní).

O Ford Galaxy a S-MAX (2015-2022)

Ford Galaxy a S-MAX jsou oblíbené modely automobilů, které se vyráběly v letech 2015 až 2022. Tato vozidla jsou známá svou prostorností a komfortem, což je činí ideálními pro rodinné výlety a dlouhé cesty. Oba modely nabízejí různé možnosti motorizace, včetně benzinových a dieselových motorů, které poskytují vyvážený výkon a efektivitu. Ford Galaxy a S-MAX jsou vybaveny moderními technologiemi a bezpečnostními prvky, které zvyšují pohodlí a ochranu cestujících.

Schéma pojistkové skříňky Ford Galaxy a S-MAX

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Ford Galaxy a S-MAX. Pojistková skříňka se v těchto vozidlech typicky nachází v prostoru pod kapotou a v interiéru, obvykle v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je vždy důležité použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
