Ford Excursion (1999-2005) – pojistková skříňka
Schéma pojistek a relé – Ford Excursion
Týká se nových vozidel v letech:
1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka v prostoru pro cestující
Panel pojistek se nachází pod a vlevo od volantu, blízko pedálu brzdy. Abyste odstranili kryt panelu pojistek, otočte upevňovacími prvky panelu proti směru hodinových ručiček.

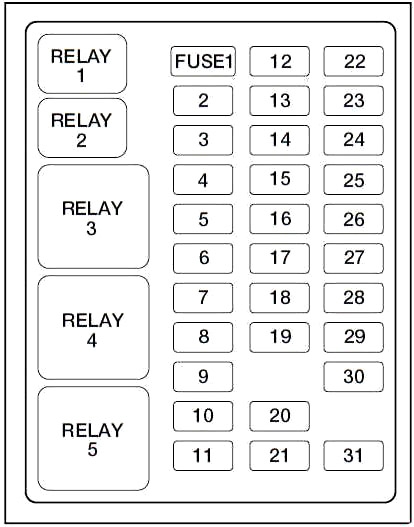

Schéma 1999-2001
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Rádio, pojistka sekundární pro audio možnost |
| 2 | 5 | Přístrojová deska, modul řízení motoru (PCM) udržování aktivní paměti, LED PATS |
| 3 | 20 | Zapalovač, datový konektor |
| 4 | — | Nepoužívá se |
| 5 | 10 | 1999-2000: Napájení okruhu zapalování (přístup zákazníka) |
| 2001: Nepoužívá se | ||
| 6 | 15 | 1999-2000: DRL, blokování převodovky brzdy (BSI), ECM, palubní počítač (OTC), komponenty klimatizace AUX, nouzový blikač, kontrola rychlosti, čerpadlo vakuum, světla couvání, elektronická převodovka v letu Elektromagnet Hublock, vyhřívané sedadlo |
| 2001: Nepoužívá se | ||
| 7 | 5 | Osvětlení spínače okna/blokování napájení |
| 8 | 5 | Spínač světlometů, LED/rádio |
| 9 | — | Nepoužívá se |
| 10 | — | Nepoužívá se |
| 11 | 30 | Relé motoru stěrače v provozu/stop, relé Hi/LO stěrače, relé čerpadla ostřikovače, motor stěrače předního skla, relé motoru stěrače zadního skla |
| 12 | — | Nepoužívá se |
| 13 | 20 | Světla stop, světlo stop centrálně umístěné nahoře/nouzové, světlo stop pro tažení přívěsu, kontrola rychlosti |
| 14 | 15 | Světlo na přivítání, světlo na nakládání, stropní světla, závodní desky, napájená zrcátka, kosmetická zrcátka, mapová světla, visutá světla, světlo v odkládací schránce, elektrické ovládání oken (zpožděné příslušenství) |
| 15 | 5 | Spínač světla stop (logika), PATS, GEM |
| 16 | 15 | Světlomety, sada směrových světel (směrovka světlometů) |
| 17 | 15 | 1999-2000: Vyhřívaná zrcátka, indikátor zapnutí vyhřívání zadního skla |
| 2001: Nepoužívá se | ||
| 18 | 10 | Integrovaný ovládací panel zadní (RICP), CD měniče |
| 19 | 10 | Přístrojová deska, modul GEM, spínač zrušení přetížení, relé PATS/PATS, spínač kontroly minimálního režimu (pouze diesel) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 20 | 15 | Relé motoru startování, GEM, rádio (s příslušenstvím) |
| 21 | 5 | Startovat rádio. Napájení |
| 22 | 10 | 1999-2000: Modul airbagu, relé motoru ventilátoru |
| 2001: Relé motoru ventilátoru | ||
| 23 | 10 | 1999-2000: Nepoužívá se |
| 2001: Modul airbagu | ||
| 24 | 10 | Spojka klimatizace, aktor dveří míchače, relé nabíjení baterie přívěsu, zadní odmrazovač (2001) |
| 25 | 5 | Systém proti zablokování 4 kol (4WABS) |
| 26 | — | Nepoužívá se |
| 27 | 10 | 1999-2000: Nepoužívá se |
| 2001: Napájení zapalování (přístup zákazníka) | ||
| 28 | 15 | 1999-2000: Nepoužívá se |
| 2001: DRL, blokování převodovky brzdy (BSD, ECM, palubní počítač (OTC), komponenty klimatizace AUX, nouzový blikač, kontrola rychlosti, vakuová pumpa, světla couvání, elektronický elektromagnet pro změnu v letu, vyhřívané sedadlo | ||
| 29 | 5 | Sada indikátorů (kontrolky nabíjení a airbagu) |
| 30 | 30 | Relé PCM, cívka zapalování (pouze benzín), ohřívač paliva (pouze diesel), elektromagnet ventilu klapky výfukových plynů (pouze diesel), relé modulu řízení vstřikovače (pouze diesel) |
| 31 | 15 | 1999-2000: Nepoužívá se |
| 2001: Vyhřívaná zrcátka, indikátor „ON“ vyhřívání zadního skla | ||
| R1 | Relé vnitřního osvětlení | |
| R2 | Relé úspory baterie | |
| R3 | Relé klaksonu | |
| R4 | Relé okna napájení One Touch Down | |
| R5 | Relé zpoždění příslušenství | |

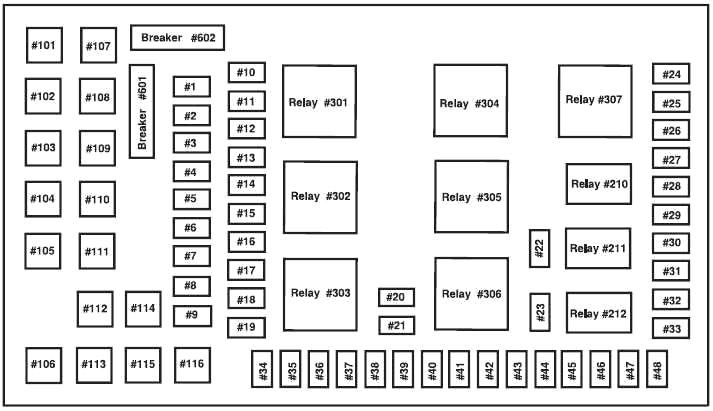

Schéma 2002-2005
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Regulovatelné pedály |
| 2 | 20 | Poloha napájení – středová konzola |
| 3 | 20 | Poloha napájení – 3. řada |
| 4 | 20 | Poloha napájení – přístrojová deska |
| 5 | 20 | Poloha napájení – pravý zadní roh |
| 6 | 20 | Přívěsné relé tum/stop |
| 7 | 30 | Mlhová světla / Flash to pass |
| 8 | 15 | 2002-2003: Nepoužívané |
| 2004-2005: Rezervní světla (pouze dieselový motor) | ||
| 9 | 20 | Vyhřívaná zrcátka |
| 10 | 10 | Spojka klimatizace |
| 11 | 20 | Rádio (hlavní) |
| 12 | 20 | Zapalovač / OBD II |
| 13 | 5 | Zrcadla/spínače napájení |
| 14 | 15 | Denní světla |
| 15 | 10 | Paměť modulu sedadla řidiče |
| 16 | 15 | Ovládání zadního sedadla |
| 17 | 15 | Externí světla |
| 18 | 20 | Spínač světel/spínač brzdy (vysoký) |
| 19 | 10 | Bezpečnostní modul karoserie/modul 4 × 4 |
| 20 | 10 | 2002-2003: Nepoužívané |
| 2004-2005: Relé modulu řízení vstřikování paliva (FICM) (pouze dieselový motor) | ||
| 21 | 25 | Motor zadního stěrače |
| 22 | 20 | Ovládání motoru |
| 23 | 20 | Ovládání motoru, klimatizace (2004-2005; pouze dieselový motor) |
| 24 | 15 | 2002-2003: Pneumatické odpružení |
| 24 | 20 | 2004-2005: Spínač tlaku brzdy/ovládání rychlosti |
| 25 | 10 | Modul systému proti zablokování kol (4WABS) |
| 26 | 10 | Airbag |
| 27 | 15 | Spínač zapalování Poloha disku |
| 28 | 10 | Modul EATC/relé předního ventilátoru |
| 29 | 10 | Přístup zákazníka |
| 30 | 15 | Mlhová světla |
| 31 | 15 | 2002-2003: Spínač blokování spojky |
| 2004-2005: Senzor průtoku převodovky (poté na relé zapalování), 4×4 | ||
| 32 | 5 | Rádio (start) |
| 33 | 15 | Přední stěrač |
| 34 | 10 | Spínač brzdy |
| 35 | 10 | Přístrojová deska |
| 36 | 10 | PCM Keep-Alive |
| 37 | 15 | Klakson |
| 38 | 20 | Světla na tažení přívěsu a světla couvání |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 39 | 15 | 2002-2003: Nepoužívané |
| 2004-2005: Světla couvání pro tažení přívěsu | ||
| 40 | 20 | Čerpadlo paliva |
| 41 | 10 | Přístrojová deska |
| 42 | 15 | Příslušenství se zpožděním |
| 43 | 10 | Mlhová světla |
| 44 | 10 | Modul PATS, vysílač-přijímač |
| 45 | 10 | Spínač zapalování Run/Start napájení |
| 46 | 10 | Levé potkávací světlo |
| 47 | 10 | Pravé potkávací světlo |
| 48 | 10 | Motor zadního stěrače |
| 101 | 30 | Elektrická brzda pro tažení přívěsu |
| 102 | 30 | Zámky dveří/modul bezpečnosti karoserie |
| 103 | 50 | Spínač zapalování (pouze benzínový motor), výkon FICM (2004-2005; pouze dieselový motor) |
| 104 | 40 | Osvětlení s vytápěním |
| 105 | 30 | 2002-2003: Modul řízení vstřikovačů |
| 2004-2005: Vytápění paliva (pouze dieselový motor) | ||
| 106 | 30 | Hlavní přední stěrač |
| 107 | 40 | Motor předního ventilátoru |
| 108 | 40 | Pomocný motor ventilátoru |
| 109 | 30 | Vyhřívaná sedadla |
| 110 | 50 | Zapalování |
| 111 | 30 | 4WD/převodovka za jízdy |
| 112 | 30 | Elektrická sedadla na levé straně |
| 113 | 30 | Motor startc-r |
| 114 | 30 | Elektrická sedadla na pravé straně |
| 115 | 20 | Nabíjení baterie pro tažení přívěsu |
| 116 | 30 | Zapalování |
| 601 | 30A CB | Motory ovládání oken dveří |
| 602 | 60 | Modul systému proti zablokování kol (4WABS) |
| 210 | Nepoužívané | |
| 211 | 2002-2003: Nepoužívané | |
| 2004-2005: Relé rezervních světel (pouze dieselový motor) | ||
| 212 | Nepoužívané | |
| 301 | Relé motoru předního ventilátoru | |
| 302 | Relé systému přenosu (EWG) | |
| 303 | 2002-2003: Relé modulu řízení vstřikování (pouze diesel) | |
| 2004-2005: Relé vytápění paliva (pouze dieselový motor) | ||
| 304 | Relé s vytápěním a osvětlením | |
| 305 | Relé nabíjení baterie přívěsu | |
| 306 | Pomocné relé se zpožděním | |
| 307 | Relé startování | |
Pojistka v motorovém prostoru
Elektrická schéma se nachází v motorovém prostoru.

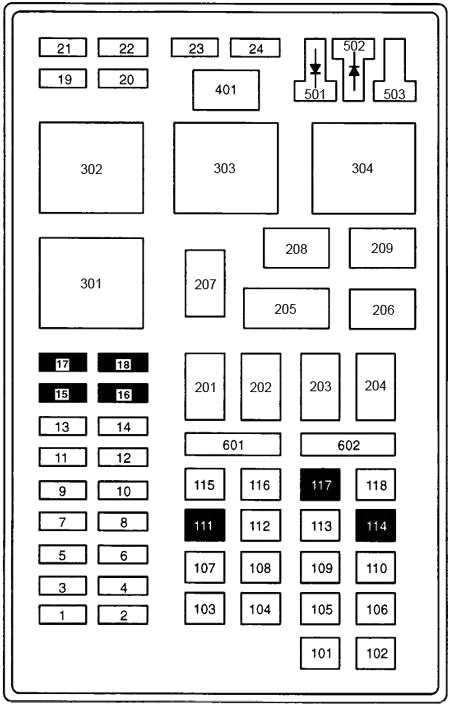

Schéma 1999-2001
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Zadní stěrač |
| 2 | 10 | 1999-2000: Airbag |
| 2001: Nepoužívá se | ||
| 3 | 15 | Motor okna čtvrtinového |
| 4 | 20 | Světla couvání přívěsu, parkovací světla přívěsu |
| 5 | 20 | Bod napájení pro pomocná zařízení na palubní desce |
| 6 | 10 | Pouze benzín: klimatizace (CASS) |
| 10 | Pouze diesel: Pole „A“ alternátoru | |
| 7 | 20 | Bod napájení pro pomocná zařízení centrální konzoly |
| 8 | 15 | Parkovací světla |
| 9 | 20 | Bod napájení pro pomocná zařízení z levého zadního rohu |
| 10 | 30 | Světlomety |
| 11 | 20 | Bod napájení pro pomocná zařízení pro náklad |
| 12 | 15 | DRL, relé mlhových světel (2001) |
| 13 | 10 | Ostřikovače |
| 14 | 15 | Klakson |
| 15 | 5 | 1999-2000: Nepoužívá se |
| 2001: Mlhová světla | ||
| 16 | — | Nepoužívá se |
| 17 | — | Nepoužívá se |
| 18 | — | Nepoužívá se |
| 19 | 20 | Pouze benzín: E40D/HEGO |
| — | Pouze diesel: nepoužívá se | |
| 20 | 7,5 | Brzdění přívěsu/řízení doleva |
| 21 | 10 | Levý světlomet |
| 22 | 7,5 | Brzdění přívěsu/řízení doprava |
| 23 | 10 | Pravý světlomet |
| 24 | 20 | Pouze benzín: kontrola motoru |
| — | Pouze diesel: nepoužívá se | |
| 101 | 50 | Spínač zapalování (B1 a B3) |
| 102 | 30 | Elektrické zámky dveří |
| 103 | 40 | Pomocný ventilátor |
| 104 | 30 | Elektronická převodovka za letu (motor převodovky) |
| 105 | 50 | Napájení baterie připojovací desky |
| 106 | — | Pouze benzín: nepoužívá se |
| 30 | Pouze diesel: Modul řízení vstřikování |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 107 | 30 | Vyhřívaná sedadla |
| 108 | 30 | Elektrická sedadla, nastavitelná pedály (2001) |
| 109 | 40 | Motor předního ventilátoru |
| 110 | 30 | Elektrická brzda pro tažení přívěsu |
| 111 | — | Nepoužívá se |
| 112 | 20 | Čerpadlo paliva |
| 113 | 30 | Pouze benzín: Výkon PCM |
| 20 | Pouze nafta: výkon PCM | |
| 114 | — | Nepoužívá se |
| 115 | 30 | Nabíjení baterie přívěsu |
| 116 | 50 | Spínač zapalování (B4 a B5) |
| 117 | — | Nepoužívá se |
| 118 | 40 | Zadní odmrazování |
| 601 | 30 | Automatický spínač: Elektrická okna |
| 602 | 60 | Modul systému proti zablokování na 4 kolech |
| 201 | Parkovací světlo | |
| 202 | Čerpadlo paliva | |
| 203 | 1999-2000: Nepoužívá se | |
| 2001: Mlhová světla | ||
| 204 | Motor okna čtvrtokna | |
| 205 | Zadní stěrač | |
| 206 | Zadní stěrač | |
| 207 | Funkce stěračů/parkování | |
| 208 | Stěrač VYSOKO/NÍZKO | |
| 209 | Přední stěrač | |
| 301 | 1999-2000: Relé klaksonu | |
| 2001: Zadní odmrazování | ||
| 302 | Benzín: klimatizace (CASS) | |
| Nafta: Relé výkonu modulu řízení vstřikování | ||
| 303 | Motor ventilátoru | |
| 304 | Výkon EWG | |
| 401 | Nepoužívá se | |
| 501 | Dioda modulu řízení systému přenosu | |
| 502 | Dioda spojky klimatizace | |
| 503 | Nepoužívá se | |
