Ford Mondeo Vignale (2015-2016) – pojistková skříňka
Ford Mondeo Vignale (2015-2016) – schéma pojistkové skříně
Rok výroby: 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Tourneo Connect (2013-2016) je pojistka 16 v pojistkové skříni v motorovém prostoru.

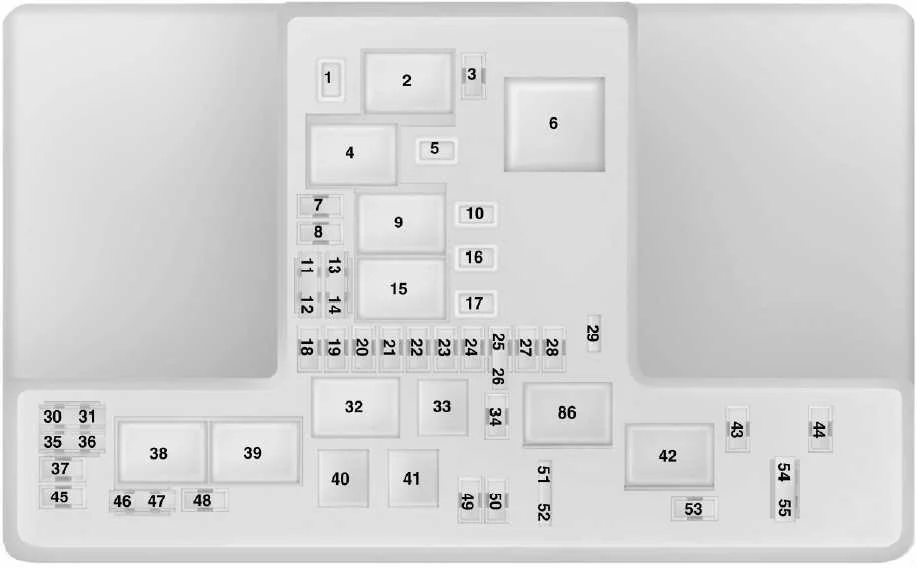

Pojistková skříň napájení
| Č. | Amp [A] | Popis |
| 1 | 25 *** | Čističe stěrače |
| 2 | – | Relé motorku startování |
| 3 | 15 * | Automatické čističe stěrače;
Zadní stěrač. |
| 4 | – | Relé motoru ventilátoru |
| 5 | 20 *** | Dodatečná napájecí zásuvka na zadní straně konzoly |
| 6 | – | Pomocné relé topení |
| 7 | 20 * | Řídicí jednotka systému přenosu |
| 8 | 20 * | Řídicí jednotka systému přenosu |
| 9 | – | Relé řídicí jednotky
motoru. |
| 10 | 20 *** | Dodatečné napájení vpředu pro řidiče |
| 11 | 15 ** | Řídicí jednotka systému přenosu |
| 12 | 15 ** | Řídicí jednotka systému přenosu |
| 13 | 10 ** | Řídicí jednotka systému přenosu |
| 14 | 10 ** | Řídicí jednotka systému přenosu |
| 15 | – | Relé startování |
| 16 | 20 *** | Dodatečná napájecí zásuvka konzoly |
| 17 | 20 *** | Pomocné napájení |
| 18 | 10 * | Řídicí jednotka systému přenosu |
| 19 | 10 * | Posilovač řízení |
| 20 | 10 * | Osvětlení startování |
| 21 | 15 * | Řídicí jednotka převodovky;
Čerpadlo oleje převodovky. |
| 22 | 10 * | Klimatizace |
| 23 | 15 * | Monitor mrtvého úhlu;
Zadní kamera; Adaptivní tempomat; Indikátor varování kolize; Modul kvality napětí; Senzor kvality vzduchu. |
| 24 | 10 * | Nepoužívá se (rezerva) |
| 25 | 10 ** | systém prevence zablokování kol |
| 26 | 10 ** | Řídicí jednotka systému přenosu |
| 27 | 10 * | Nepoužívá se (rezerva) |
| 28 | 10 * | Čerpadlo zadního stěrače |
| 29 | – | Nepoužívá se |
| 30 | – | Nepoužívá se. |
| 31 | – | Nepoužívá se. |
| 32 | – | Relé ventilátoru chlazení |
| 33 | – | Relé klimatizace |
| 34 | 15 * | Elektrický zámek sloupku řízení |
| 35 | – | Nepoužívá se |
| 36 | – | Nepoužívá se |
| 37 | – | Nepoužívá se |
| 38 | – | Relé ventilátoru chlazení |
| 39 | – | Relé ventilátoru chlazení |
| 40 | – | Nepoužívá se |
| 41 | – | Relé klaksonu |
| 42 | – | Relé čerpadla paliva |
| 43 | – | Nepoužívá se |
| 44 | 5 * | Trysku vyhřívaného stěrače |
| 45 | – | Nepoužívá se |
| 46 | 10 ** | Alternátor. |
| 47 | 10 ** | Spínač brzdy |
| 48 | 20 * | Klakson |
| 49 | 5 * | Monitor masivního proudění vzduchu |
| 20 ** | Vyhřívač paliva – Diesel | |
| 50 | 10 * | Ventilátor chlazení skupiny
přenosu. |
| 51 | – | Nepoužívá se |
| 52 | – | Nepoužívá se |
| 53 | 10 * | Elektrická sedadla |
| 54 | 5 ** | Dálkové ovládání vyhřívače na palivo |
| 55 | 5 ** | Nepoužívá se (rezerva) |
|
* Mikro pojistka.
** Mikro dvojitá pojistka.
*** Pojistka typu M.
|
||

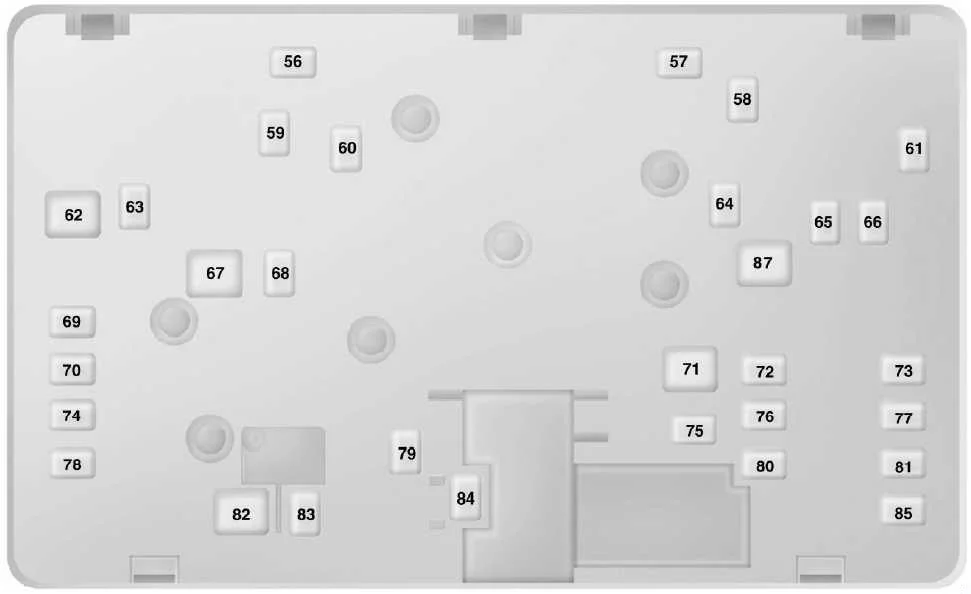

Pojistková skříň – dno
| Č. | Amp [A] | Popis |
| 56 | – | Nepoužívá se |
| 57 | 20 * | Odpařovač Diesel |
| 58 | 30 * | Čerpadlo paliva |
| 59 | 30 ** | Chladicí ventilátor |
| 40 ** | Chladicí ventilátor
(DW10F a 2,0L GTDI AU) |
|
| 60 | 30 * | Chladicí ventilátor |
| 40 ** | Chladicí ventilátor
(DW10F a 2,0L GTDI AU) |
|
| 61 | 40 * | Vyhřívaný prvek čelního skla
levá strana |
| 62 | 50 ** | Modul řízení karoserie |
| 63 | 25 * | Chladicí ventilátor |
| 30 * | Chladicí ventilátor
(DW10F a 2,0L GTDI AU) |
|
| 64 | 30 * | Přídavný ohřívač |
| 65 | 20 * | Vyhřívané přední sedadlo |
| 66 | 40 * | Vyhřívaný prvek čelního skla
pravá strana |
| 67 | 50 ** | Modul řízení karoserie |
| 68 | 40 * | Vyhřívané zadní čelní sklo |
| 69 | 30 * | Systém prevence zablokování kol |
| 70 | 30 * | Sedadlo pasažéra |
| 71 | 60 ** | Přídavný ohřívač |
| 72 | 30 * | Panoramatický |
| 73 | 20 * | Zadní sedadlo s vyhříváním |
| 74 | 30 * | Modul sedadla řidiče |
| 75 | 30 * | Přídavný ohřívač |
| 76 | 20 * | Čerpadlo oleje převodovky |
| 77 | 30 * | Modul sedadla s klimatizací |
| 78 | 40 * | Modul tažení přívěsu |
| 79 | 40 * | Motor ventilátoru |
| 80 | 30 * | Elektrický modul zavazadlového prostoru |
| 81 | 40 * | Invertor 220 V. |
| 82 | 60 ** | Čerpadlo systému proti zablokování |
| 83 | 25 * | Motor stěrače |
| 84 | 30 * | Vinutí startovacího motoru |
| 85 | 20 * | Ohřívač paliva |
|
* Pojistka typu M.
* Pojistka typu J.
|
||

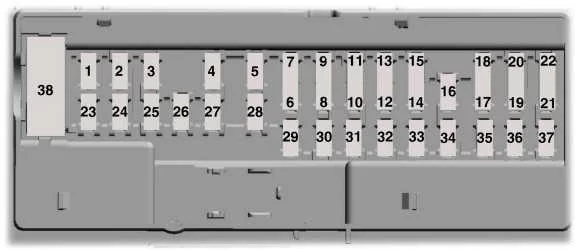

Pojistková skříň v kabině
| Číslo | Amp [A] | Popis |
| 1 | 10 * | Osvětlení okolí;
Žárovka odkládací schránky; Žárovka sluneční clony; Žárovka v kupoli; světlo zavazadlového prostoru. |
| 2 | 7,5 * | Sedadlo s pamětí;
Bederní opěrka pro řidiče; Externí zrcátka ovládaná elektricky. |
| 3 | 20 * | Odemknutí dveří řidiče |
| 4 | 5 * | Nepoužívá se (rezerva) |
| 5 | 20 * | Nepoužívá se (rezerva) |
| 6 | 10 ** | Nepoužívá se (rezerva) |
| 7 | 10 ** | Nepoužívá se (rezerva) |
| 8 | 10 ** | Akustická alarmová signalizace proti krádeži |
| 9 | 10 ** | Nepoužívá se (rezerva) |
| 10 | 5 ** | Modul elektrické brány |
| 11 | 5 ** | Modul bezpečnosti připojen |
| 12 | 7,5 ** | Ovládání klimatu |
| 13 | 7,5 ** | Sloupek řízení;
Skupina přístrojů; Konektor datové sběrnice. |
| 14 | 10 ** | Nepoužívá se (rezerva) |
| 15 | 10 ** | Brána datové sběrnice |
| 16 | 15 * | Ochrana pro děti;
Odemknutí skla zavazadlového prostoru. |
| 17 | 5 ** | Bateriový alarm |
| 18 | 5 ** | Nastartování;
Spínač nastartování. |
| 19 | 5 ** | Indikátor deaktivace airbagu
pro cestujícího. |
| 20 | 5 ** | Modul řízení světlometů |
| 21 | 5 ** | Teploměr v kabině |
| 22 | 5 ** | Nepoužito (rezervní) |
| 23 | 10 * | Napájení příslušenství zpožděné |
| 24 | 20 * | Blokování odblokování |
| 25 | 30 * | Okno dveří řidiče;
Zrcadlo vně řidiče. |
| 26 | 30 * | Okno dveří pasažéra;
Zrcadlo ve dveřích pasažéra. |
| 27 | 30 * | Panoramatické |
| 28 | 20 * | Audio zesilovač |
| 29 | 30 * | Sklo zadních dveří na straně řidiče |
| 30 | 30 * | Sklo zadních dveří na straně pasažéra |
| 31 | 15 * | Nepoužito (rezervní) |
| 32 | 10 * | Modul globálního polohování;
Hlasové ovládání; Informační a zábavný displej; Přijímač rádiových frekvencí. |
| 33 | 20 * | Rádio;
Aktivní ovládání hluku. |
| 34 | 30 * | Bus startování
(pojistka # 19, 20, 21, 22, 35, 36, 37, automatický spínač). |
| 35 | 5 * | Modul řízení limitů |
| 36 | 15 * | Zrcadlo se zpětným pohledem s funkcí
automatického ztmavení; Modul vyhřívaného sedadla předního a zadního; Modul CCD; Modul systému udržení jízdního pruhu; Automatická dálková světla; Klimatizovaná sedadla. |
| 37 | 15 * | Modul pohonu všech kol;
Vyhřívaný volant. |
| 38 | 30 | Nepoužito (rezervní) |
|
* Pojistka mikro.
** Pojistka mikro dvojitá.
|
||
O Ford Mondeo Vignale (2015-2016)
Ford Mondeo Vignale z let 2015-2016 je luxusní verze populárního modelu Mondeo, která se vyznačuje vysokou úrovní komfortu a prémiovými materiály. Tento model nabízí elegantní design s charakteristickými prvky Vignale, jako jsou chromové detaily a exkluzivní kožené interiéry. Pod kapotou může být vybaven různými motory, včetně výkonných benzínových a dieselových jednotek, které poskytují skvělý výkon a efektivní spotřebu paliva. Mondeo Vignale je navrženo tak, aby poskytovalo plynulou jízdu a pokročilé technologie, které zvyšují bezpečnost a pohodlí cestujících.
Schéma pojistkové skříně Ford Mondeo Vignale
Tato stránka zobrazuje schéma pojistkové skříně pro Ford Mondeo Vignale, která je neocenitelná při řešení problémů s elektrickým systémem vozidla. V tomto modelu jsou pojistkové skříně typicky umístěny pod kapotou a v interiéru vozidla, často v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
