Ford S-MAX (2015-2016) – pojistková skříňka

9 června, 2025 Martin Dvořák

Obsah

Ford S-MAX (2015-2016) – schéma pojistkové skříně

Rok výroby: 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford S-MAX (2015-2016) je pojistka 10 v pojistkové skříni v motorovém prostoru.

Pojistková skříň napájení

Schéma pojistkové skříně Ford S-MAX (2015-2016) v motorovém prostoru. — Ford S-MAX – pojistky – motorový prostor

Č.	Amp [A]	Popis
1	25 ***	Motory stěrače
2	–	Relé motorku startování
3	15 *	Stěrač zadního okna; Senzor deště.
4	–	Relé motoru ventilátoru
5	20 ***	Bod napájení 3 – Zadní část konzoly
6	–	Relé pomocného ohřívače č. 2
7	20 *	Modul řízení skupiny pohonu – výkon vozidla 1.
8	20 *	Modul řízení skupiny pohonu – výkon vozidla 2.
9	–	Relé modulu řízení skupiny pohonu.
10	20 ***	Bod napájení 1 – před řidičem
11	15 **	Modul řízení skupiny pohonu – výkon vozidla 4.
12	15 **	Modul řízení skupiny pohonu – výkon vozidla 3.
13	10 **	Nepoužívá se (rezerva)
14	10 **	Nepoužívá se (rezerva)
15	–	Relé startování
16	20 ***	Bod napájení 2 – konzola
17	20 ***	Bod napájení 4 – zavazadlový prostor
18	10 *	Nepoužívá se (rezerva)
19	10 *	Elektronická asistence řízení v režimu Run-Start.
20	10 *	Osvětlení startování
21	15 *	Start Start/stop čerpadla oleje převodovky
22	10 *	Elektromagnetický ventil klimatizace
23	15 *	Systém informování o mrtvém úhlu; Zadní kamera; Adaptivní tempomat; Displej heads-up; Modul stabilizace napětí.
24	10 *	Startovací spínač 7
25	10 **	Systém prevence zablokování kol během startování.
26	10 **	Modul řízení skupiny pohonu s funkcí startování.
27	10 *	Nepoužívá se

28	10 *	Čerpadlo stěrače zadního okna
29	–	Nepoužívá se
30	–	Nepoužívá se.
31	–	Nepoužívá se.
32	–	Elektronické relé ventilátoru 1
33	–	Relé klimatizace
34	15 *	Elektrický zámek sloupku řízení
35	–	Nepoužívá se
36	–	Nepoužívá se
37	–	Nepoužívá se
38	–	Elektronické relé ventilátoru 2
39	–	Relé elektrického ventilátoru 2 a 3
40	–	Relé stěračů světlometů
41	–	Relé klaksonu
42	–	Relé čerpadla paliva
43	10 *	Nepoužívá se (rezervní)
44	5 *	Vyhřívaná tryska stěrače
45	–	Nepoužívá se
46	10 **	Senzor alternátoru
47	10 **	Spínač brzdy
48	20 *	Klakson
49	20 *	Vyhřívač na naftu
50	10 *	Chladicí ventilátor skupiny přenosu.
51	–	Nepoužívá se
52	–	Nepoužívá se
53	10 *	Elektrická sedadla
54	5 **	Vyhřívač na palivo
55	5 **	Vyhřívač na palivo
* Mikro pojistka. Dvojitá mikro pojistka. * Pojistka typu M.

Pojistková skříň – spodní část

Detailní pohled na spodní část pojistkové skříně. — Ford S-MAX – pojistky – spodní část motorového prostoru

Č.	Amp [A]	Popis
56	20 *	Ostřikovač světlometů
57	20 *	Odpařovač Diesel
58	30 *	Napájení čerpadla paliva
59	40 **	Elektronický ventilátor 600W 3
60	40 **	Elektronický ventilátor 600 W 1
61	40 *	Odmrazování čelního skla levá strana.
62	50 **	Modul řízení karoserie 1
63	25 *	Elektronický ventilátor 600W 2
64	30 *	Pomocné topení # 3
65	20 *	Vyhřívané přední sedadlo
66	40 *	Odmrazování čelního skla pravá strana.
67	50 **	Modul řízení karoserie 2
68	40 *	Vyhřívané zadní sklo
69	30 *	Ventily systému proti zablokování
70	30 *	Sedadlo pasažéra
71	60 **	Pomocné topení # 2

Leggere Ford Focus II (2004-2011) – pojistková skříňka

72	30 *	Elektricky ovládaná zadní sedadla. kontrolovaná.
73	20 *	Vyhřívané zadní sedadlo
74	30 *	Modul sedadla řidiče
75	30 *	Pomocné vytápění # 1
76	20 *	Čerpadlo oleje převodovky
77	30 *	Modul sedadla s klimatizací
78	40 *	Modul tažení přívěsu
79	40 *	Motor ventilátoru
80	40 *	Modul zavazadlového prostoru
81	40 *	Invertor 220 V.
82	60 **	Čerpadlo systému proti zablokování
83	25 *	Motor stěrače č. 1
84	30 *	Cívka motoru zapalování
85	20 *	Vyhřívání paliva
86	–	Nepoužívané
87	50 **	Pomocný motor ventilátoru
* Pojistka typu M. * Pojistka typu J.

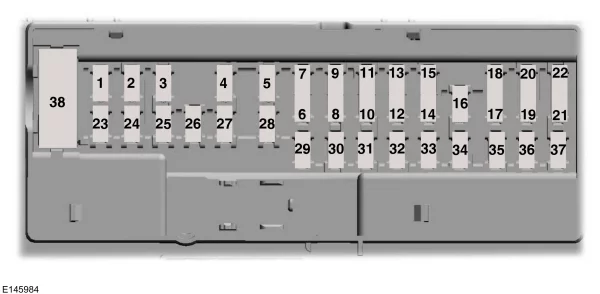

Pojistkový panel v prostoru pro cestující

Číslo	Amp [A]	Popis
1	10 *	Osvětlení (ambientní, vano, vakuum, kupole, výtah).
2	7,5 *	Sedadla s pamětí; Bederní opora; Elektrické zrcadlo.
3	20 *	Odemknutí dveří řidiče
4	5 *	Elektronický spínač neoriginální pro brzdu přívěsu
5	20 *	Klíč na zapalování; Spínač zapalování na tlačítko.
6	10 **	Spirála relé vyhřívaného sedadla.
7	10 **	Nepoužívané (rezerva)
8	10 **	Nepoužívané (rezerva)
9	10 **	Nepoužívané (rezerva)
10	5 **	Klávesnice; Modul elektrického brány.
11	5 **	Nepoužívané
12	7,5 **	Ovládání klimatu
13	7,5 **	Blokování sloupku řízení; Logika datové sběrnice.
14	10 **	Nepoužívané (rezerva)
15	10 **	Modul datové sběrnice
16	15 *	Ochrana pro děti; Otevření zvedacího zadního víka.
17	5 **	Nepoužívané (rezerva)
18	5 **	Zapalování. Tlačítko pro zastavení spuštění.
19	7,5 **	Ukazatel deaktivace airbagu pro cestujícího; Ukazatel přenosového průtoku.

20	7,5 **	Nepoužito (rezerva)
21	5 **	Senzor vlhkosti a teploty v autě; Systém informací o mrtvém úhlu; Zadní video kamera; Adaptivní tempomat.
22	5 **	Senzor klasifikace cestujících
23	10 *	Příslušenství s prodlevou (logika výkonového invertoru, logika otevírací střechy)
24	20 *	Centrální zamykání
25	30 *	Dveře řidiče (okno, zrcadlo)
26	30 *	Dveře předního pasažéra (okno, zrcadlo)
27	30 *	Otevírací střecha
28	20 *	Zesilovač
29	30 *	Okno zadních dveří na straně řidiče
30	30 *	Okno zadních dveří na straně pasažéra
31	15 *	Nepoužito (rezerva)
32	10 *	Modul globálního polohování; Hlasové ovládání; Informační a zábavní displej; Rádiový přijímač.
33	20 *	Rádio
34	30 *	Startovací sběrnice (pojistka # 19, 20, 21, 22, 35, 36, 37, automatický spínač).
35	5 *	Modul řízení limitů
36	15 *	Zrcadlo s funkcí automatického ztmavení ; Vyhřívané sedadlo; Čtyřkolka.
37	15 *	Napájení logiky modulu stabilizace napětí
38	30	Nepoužito (rezerva)
* Mikro pojistka. ** Dvojitá mikro pojistka.
