Ford Kuga (2008-2022) – pojistková skříňka
Ford Kuga – schéma pojistek
Rok výroby: 2008, 2009, 2010, 2011, 2012.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Kuga jsou pojistky 109 v pojistkové skříni v kabině.
Kabina
Nachází se pod přístrojovou deskou na straně spolujezdce, pod prostorem pro cestující.
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| 100 | 10 | Napájení modulů elektroniky při zapnutém zapalování |
| 101 | 20 | Elektricky nastavitelné sedadlo řidiče |
| 102 | 10 | Ovládání topení;
Přijímač dálkového ovládání. |
| 103 | 10 | Napájení spínače světel při napětí baterie |
| 104 | 10 | Funkce úspory energie baterie;
Vnitřní osvětlení. |
| 105 | 25 | Zadní vyhřívané sklo |
| 106 | 20 | Startování vozidla bez klíče |
| 107 | 10 | Napájení přístrojové desky při napětí baterie;
Diagnostika OBD. |
| 108 | 7,5 | Příslušenství pro přístrojovou desku (audio a navigační systém) |
| 109 | 20 | Zapalovač cigaret, dodatečná zásuvka napájení vzadu |
| 110 | 10 | Napájení spínače světel při zapnutém zapalování pro zapnutí denních světel |
| 111 | 5 | Palivové čerpadlo (pouze Diesel) |
| 111 | 15 | Palivové čerpadlo (pouze benzín) |
| 112 | 15 | Napájení modulů audio systému při napětí baterie |
| 113 | 10 | Denní světla (směrovky) |
| 114 | 10 | Napájení přístrojové desky při zapnutém zapalování;
Systém imobilizace motoru. |
| 115 | 7,5 | Napájení spínače světel při zapnutém zapalování |
| 116 | 20 | Mlhová světla |
| 117 | 7,5 | Osvětlení registrační značky |
| 118 | 20 | Modul levých zadních dveří |
| 119 | 15 | Dodatečná zásuvka napájení v zavazadlovém prostoru |
| 119 | 25 | Dodatečná zásuvka napájení v zavazadlovém prostoru (vozidla s tažným modulem) |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 120 | 20 | Modul zadních dveří vpravo |
| 121 | 20 | Vyhřívání předních sedadel |
| 122 | 10 | Airbag |
| 123 | 7,5 | Vyhřívaná boční zrcátka |
| 124 | 7,5 | Světla pro denní svícení, nouzová světla, zadní světla (levá strana) |
| 125 | 7,5 | Světla pro denní svícení, nouzová světla, zadní světla (pravá strana) |
| 126 | 20 | Systém bezklíčového vstupu |
| 127 | – | Nepoužívá se |
| 128 | – | Nepoužívá se |
| 129 | 20 | Stěrače čelního skla |
| 130 | 10 | Modul pohonu všech kol |
| 131 | 15 | Zadní stěrač |
| 132 | 15 | Brzdová světla |
| 133 | 25 | Relé centrálního zamykání, modul dveří spolujezdce |
| 134 | 20 | Relé centrálního zamykání, modul dveří řidiče |
| 135 | 20 | Denní světla |
| 136 | 15 | Čerpadlo ostřikovače, vyhřívané trysky |
| 137 | 10 | Siréna alarmu napájená baterií |
| 138 | 10 | Modul řízení motoru;
Pedál akcelerátoru; Automatická převodovka; Elektronický modul funkcí bezklíčového vstupu. |
| 139 | 10 | Pravý světlomet |
| 140 | 10 | Levý světlomet |
| 141 | 10 | Světlo zpátečky |
| 142 | 15 | Pravý potkávací světlomet |
| 143 | 15 | Levý potkávací světlomet |

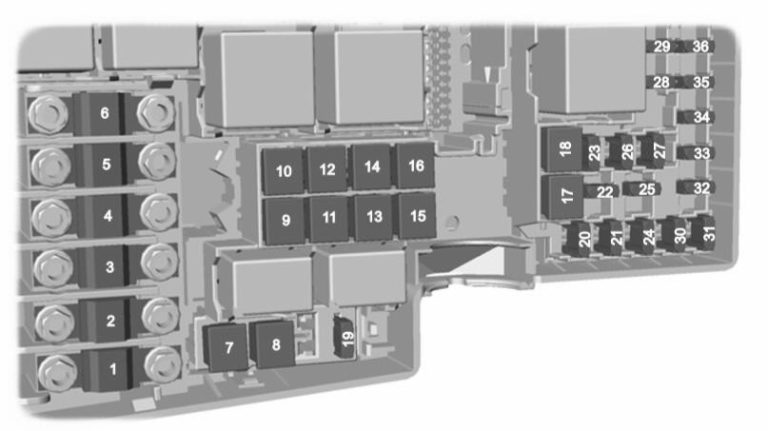

Motorový prostor
Nachází se vedle baterie.
| Číslo | Ampéry [A] | Chráněné obvody |
|---|---|---|
| Číslo | Ampéry [A] | Chráněné obvody |
| 1 | 40 | Ventilátor chlazení |
| 2 | 80 | Systém asistence řízení |
| 3 | 60 | Napájení rozvodné desky v kabině 1 |
| 4 | 60 | Napájení rozvodné desky v kabině 2 |
| 5 | 80 | Ohřívač PTC |
| 6 | 60 | Žhavicí svíčky (pouze Diesel) |
| 7 | 30 | Čerpadlo systému ESP |
| 8 | 20 | Ventily systému ESP |
| 9 | 20 | Modul řízení motoru |
| 10 | 30 | Ventilátor systému topení, větrání a klimatizace |
| 11 | 20 | Spínač zapalování |
| 12 | 40 | Relé zapalování 15l |
| 13 | 20 | Elektromagnet startovacího motoru |
| 14 | 40 | Pravá strana vyhřívaného čelního skla |
| 15 | – | Nepoužívané |
| 16 | 40 | Levá strana vyhřívaného čelního skla |
| 17 | – | Nepoužívané |
| Číslo | Ampéry [A] | Chráněné obvody |
|---|---|---|
| 18 | 30 | Měnič výkonu |
| 19 | 10 | Modul systému ESP |
| 20 | 15 | Hlasový signál |
| 21 | 20 | Přídavný ohřívač |
| 22 | 10 | Modul systému asistence řízení |
| 23 | 30 | Ostřikovací systém světlometu |
| 24 | 15 | Ohřívač paliva (Diesel) |
| 25 | 10 | Zapalování, relé |
| 26 | 15 | Automatická převodovka |
| 27 | 10 | Spojka klimatizačního systému |
| 28 | 10 | Monitorování žhavicích svíček (pouze Diesel) |
| 29 | 10 | Systém topení, větrání a klimatizace se dvěma zónami |
| 30 | 3 | Modul řízení motoru |
| 31 | 10 | Senzor inteligentního systému nabíjení baterie |
| 32 | 10 | Vstřikovače (pouze benzín) |
| 33 | 10 | Lambda sondy (pouze benzín) |
| 34 | 10 | Zapalovací cívky, ventily |
| 35 | 10 | Modul řízení motoru, ventily;
Elektromagnetické ventily. |
| 36 | 10 | Modul řízení motoru |

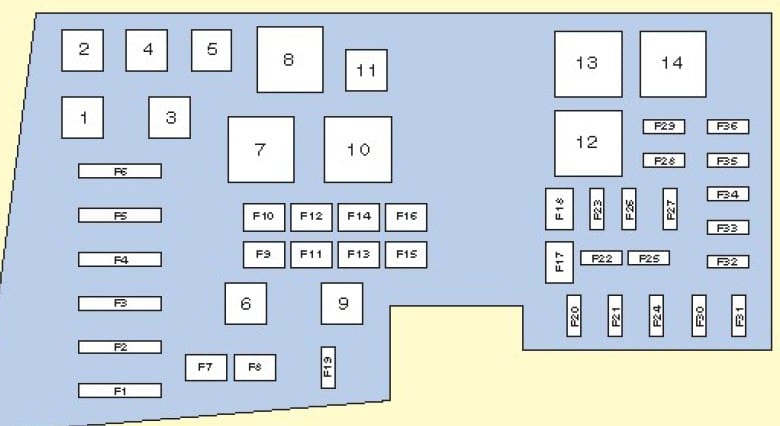

Relé
- Rezerva
- Relé klaksonu
- Relé světla zpátečky
- Rezerva
- Relé ohřívače paliva
- Rezerva
- Relé ohřívače čelního skla
- Relé hlavních okruhů zapalování
- Relé čerpadla ostřikovače
- Relé motoru ventilátoru topení
- Relé zcela otevřené polohy klapky
- Relé žhavicí svíčky
- Relé startéru
- Relé řízení motoru
Ford Kuga – schéma pojistek
Rok výroby: 2013, 2014, 2015.
Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistka F61 (zapalovač cigaret, zásuvka napájení) v panelu pojistek přístrojové desky, pojistky F15 (přední zapalovač cigaret / zásuvka napájení), F17 (zásuvka napájení vzadu, pokud je přítomna) a F18 (centrální napájení) v pojistkové skříni motorového prostoru a pojistka F27 (zásuvka napájení zavazadlového prostoru) v pojistkové skříni zavazadlového prostoru.
Poloha pojistkové skříňky
Prostor pro cestující

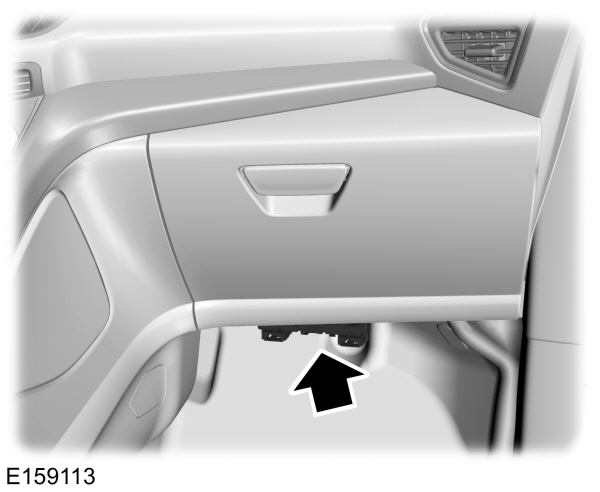

Panel pojistek se nachází vpravo pod odkládací schránkou (odstraňte dno prostoru).
Motorový prostor

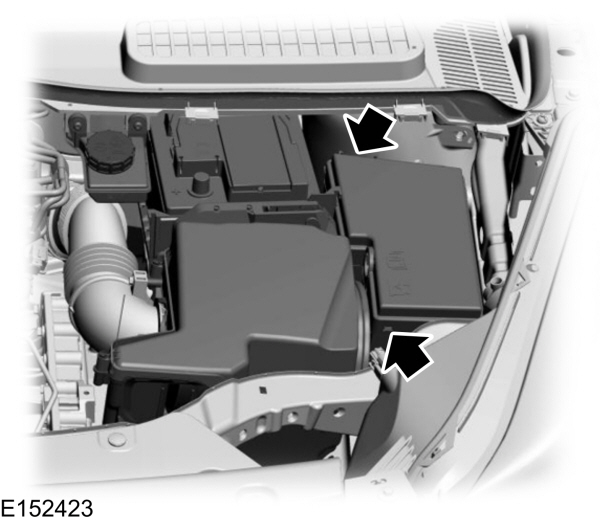

Pojistková skříňka se nachází v motorovém prostoru (vlevo).

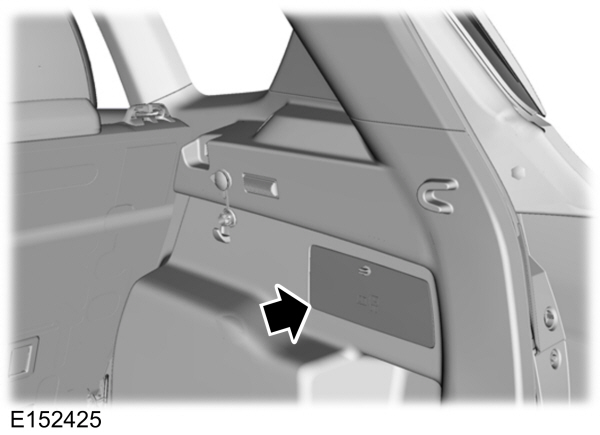

Zavazadlový prostor
Panel pojistek se nachází v zavazadlovém prostoru za prostorem na straně spolujezdce.
2013
Prostor pro cestující

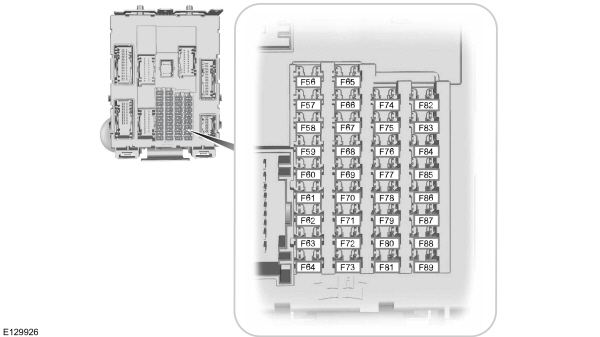

Přiřazení pojistek v prostoru pro cestující (2013)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 56 | 20A | Napájení palivového čerpadla; Senzor hmotnosti vzduchu. |
| 57 | – | Nepoužívá se |
| 58 | – | Nepoužívá se |
| 59 | 5A | Pasivní zařízení pro přenos a příjem proti krádeži |
| 60 | 10 A | Vnitřní osvětlení; Skupina spínačů dveří řidiče; Osvětlení odkládací schránky; Skupina spínačů stropní konzoly. |
| 61 | 20A | Zapalovač cigaret; Napájecí zdroj. |
| 62 | 5A | Modul dešťového senzoru; Automaticky stmívací zpětné zrcátko. |
| 63 | – | Nepoužívá se |
| 64 | – | Nepoužívá se |
| 65 | 10 A | Odemknutí zadního víka |
| 66 | 20A | Napájení odemknutí dveří řidiče; Dvojitý zámek. |
| 67 | 7,5 A | SYNC®; Multifunkční obrazovka; Modul globálního polohovacího systému. |
| 68 | – | Nepoužívá se |
| 69 | 5A | Přístrojová deska |
| 70 | 20A | Centrální zámek a napájení odemknutí |
| 71 | 10 A | Kontrolní hlava topení (manuální klimatizace); Automatická elektronická regulace teploty Duel. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 72 | 7,5 A | Modul volantu |
| 73 | 5A | Připojovací konektor datového rozhraní |
| 74 | 15A | Napájení světlometů s tlumenými světly |
| 75 | 15A | Napájení mlhových světel |
| 76 | 10 A | Napájení světla zpátečky |
| 77 | 20A | Napájení stěrače předního skla |
| 78 | 5A | Spínač zapalování, tlačítko startování |
| 79 | 15A | Rádio; DVD přehrávač navigace; Dotyková obrazovka; Spínač nouzových světel; Spínač zamykání dveří. |
| 80 | 20A | Napájení otevírací střechy |
| 81 | 5A | Přijímač rádiových frekvencí |
| 82 | 20A | Relé stěrače předního skla |
| 83 | 20A | Centrální zámek |
| 84 | 20A | Napájení odblokování mechanismu dveří; Dvojitý zámek. |
| 85 | 7,5 A | Spínač zapalování |
| 86 | 10 A | Modul airbagu; Systém klasifikace cestujících; Indikátor deaktivace airbagu pro cestujícího. |
| 87 | – | Nepoužívá se |
| 88 | – | Nepoužívá se |
| 89 | – | Nepoužívá se |
Motorový prostor

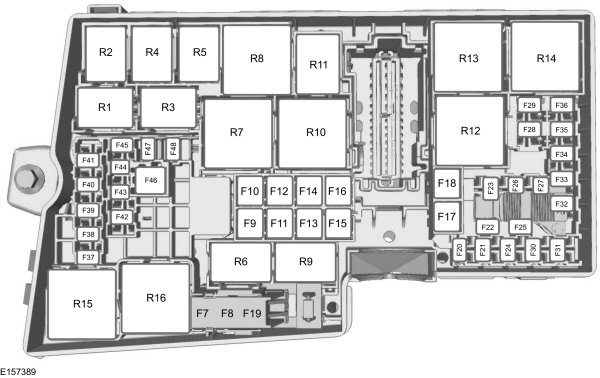

Přiřazení pojistek v pojistkové skříni (2013)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | – | Nepoužívá se |
| F3 | – | Nepoužívá se |
| F4 | – | Nepoužívá se |
| F5 | – | Nepoužívá se |
| F6 | – | Nepoužívá se |
| F7 | 40 A** | Systém proti zablokování; Elektronické čerpadlo stabilizačního programu. |
| F8 | 30A** | Elektronická ventilová stabilizačního programu |
| F9 | – | Nepoužívá se |
| F10 | 40 A** | Motor ventilátoru topení |
| F11 | – | Nepoužívá se |
| F12 | 30A** | Pojistka relé modulu řízení pohonného systému |
| F13 | 30A** | Relé startovacího motoru |
| F14 | 25A** | Elektrické okno vzadu (bez spínače dveří) |
| F15 | 20A** | Zapalovač cigaret vpředu; Napájení. |
| F16 | 25A** | Přední okno (bez spínače dveří) |
| F17 | 20A** | Napájení vzadu |
| F18 | 20A** | Centrální zdroj napájení |
| F19 | 5A* | Systém proti zablokování; Elektronický stabilizační systém trajektorie. |
| F20 | 15 A* | Klakson |
| F21 | 5A* | Spínač světla |
| F22 | 15 A* | Systém monitorování baterie |
| F23 | 5A* | Cívky relé |
| F24 | 5A* | Modul spínače světla |
| F25 | 10 A* | Externí zrcadlo elektricky ovládané (bez spínače dveří) |
| F26 | 5A* | Nouzové napájení |
| F27 | 15 A* | Kompresor klimatizace |
| F28 | 10 A* | Napájení vozidla – vstřikovač paliva |
| F29 | 2 5A* | Odmlžovač zadního okna |
| F30 | – | Nepoužívá se |
| F31 | 5A* | Ventilátor chlazení oleje převodovky (specifické pro Blízký východ) |
| F32 | 15 A* | Napájení vozidla |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F33 | 10 A* | Napájení vozidla 2 |
| F34 | 10 A* | Napájení vozidla 3 |
| F35 | 15 A* | Napájení vozidla 4 |
| F36 | 5A* | Aktivní ventilační mřížky |
| F37 | 10 A* | Senzor klasifikace cestujících; Napájení směrovky pro deaktivaci airbagu pro cestujícího. |
| F38 | 5A* | Modul řízení motoru; Napájení zapalování modulu řízení převodovky. |
| F39 | 5A* | Denní světla; Napájení zapalování modulu řízení světlometů. |
| F40 | 5A* | Elektronická asistence řízení |
| F41 | 20A* | Modul řízení systémů karoserie |
| F42 | 15 A* | Zadní okno |
| F43 | 15 A* | Světlomety |
| F44 | 15 A* | Přední mlhová světla pro denní svícení |
| F45 | – | Nepoužívá se |
| F46 | 50A** | Inteligentní moduly motoru stěrače |
| F47 | – | Nepoužívá se |
| F48 | 5A* | Tlačítková klávesnice |
| R1 | – | Nepoužívá se |
| R2 | Microrelé | klakson |
| R3 | – | Ventilátor chlazení oleje převodovky (specifikace pro Blízký východ) |
| R4 | – | Přední mlhová světla pro denní svícení |
| R5 | – | Nepoužívá se |
| R6 | – | Nepoužívá se |
| R7 | – | Nepoužívá se |
| R8 | Mini relé | Odložené pomocné relé |
| R9 | – | Nepoužívá se |
| R10 | Mini relé | Relé startéru |
| R11 | Microrelé | Kompresor klimatizace |
| R12 | Relé výkonu | Ventilátor chlazení |
| R13 | Mini relé | Ventilátor topení |
| R14 | Mini relé | Relé řízení motoru |
| R15 | Relé výkonu | Vyhřívané zadní okno |
| R16 | Relé výkonu | Zapalování 15 |
| * Mini pojistky ** Pojistky s kartušou |
Zavazadlový prostor

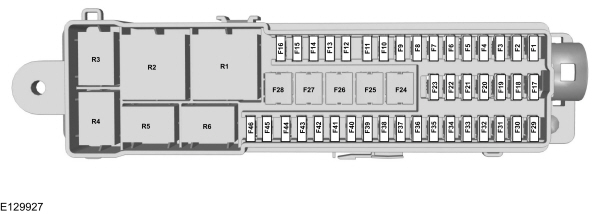

Přiřazení pojistek v zavazadlovém prostoru (2013)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 5A | Funkce otevírání/zavírání zadních dveří bez použití rukou |
| F2 | 10A | Modul vozidla bez klíče |
| F3 | 5A | Rukojeti dveří vozidla bez klíče |
| F4 | 25A | Skupina ovládání levých předních dveří |
| F5 | 25A | Skupina ovládání pravých předních dveří |
| F6 | 25A | Skupina ovládání levých zadních dveří |
| F7 | 25A | Skupina ovládání pravých zadních dveří |
| F8 | – | Nepoužívá se |
| F9 | 25A | Motor sedadla řidiče |
| F10 | – | Nepoužívá se |
| F11 | 5A | Napájení cívky relé zapalování zadního |
| F12 | 10A | Systém topení, větrání a klimatizace (vozidla se systémem Start-Stop) |
| F13 | 5A | Skupina směrových světel (vozidla se systémem Start-Stop) |
| F14 | 7,5A | Informační displej a elektronický systém; Systém SYNC; Modul satelitního lokalizačního systému (vozidla se systémem Start-Stop). |
| F15 | 15A | Audio skupina (vozidla se systémem Start-Stop) |
| F16 | – | Nepoužívá se |
| F17 | – | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | – | Nepoužívá se |
| F21 | – | Nepoužívá se |
| F22 | – | Nepoužívá se |
| F23 | – | Nepoužívá se |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F24 | 30A | Dodatečné napájecí zásuvky v střídavém / stejnosměrném proudu |
| F24 | 20A | Dodatečné napájecí zásuvky vzadu |
| F25 | 25A | Elektrické otevírání/zavírání zadních dveří |
| F26 | 40A | Příslušenství, modul tažení přívěsu |
| F27 | 20A | Dodatečné napájecí zásuvky v zavazadlovém prostoru |
| F28 | – | Nepoužívá se |
| F29 | 5A | Systém monitorování mrtvého úhlu; Senzor přední kamery; Systém adaptivního řízení rychlosti; Zadní kamera se systémem aktivní pomoci při parkování; Signál zapnutí modulu kvality napětí. |
| F30 | 5A | Tlačítko systému pomoci při parkování |
| F31 | – | Nepoužívá se |
| F32 | 5A | Signál zapnutí dodatečné napájecí zásuvky v stejnosměrném / střídavém proudu |
| F33 | – | Nepoužívá se |
| F34 | 20A | Vyhřívané sedadlo řidiče |
| F35 | 20A | Vyhřívané sedadlo spolujezdce |
| F36 | – | Nepoužívá se |
| F37 | – | Nepoužívá se |
| F38 | – | Nepoužívá se |
| F39 | – | Nepoužívá se |
| F40 | – | Nepoužívá se |
| F41 | – | Nepoužívá se |
| F42 | – | Nepoužívá se |
| F43 | – | Nepoužívá se |
| F44 | – | Nepoužívá se |
| F45 | – | Nepoužívá se |
| F46 | 10A | Systém monitorování mrtvého úhlu; Senzor přední kamery; Systém adaptivního řízení rychlosti; Zadní kamera se systémem aktivní pomoci při parkování (vozidla se systémem Start-Stop). |
| Relé | Popis |
|---|---|
| R1 | Není použit. |
| R2 | Akustický signál. |
| R3 | Filtrace filtru pevných částic. |
| R4 | Není použit. |
| R5 | Není použit. |
| R6 | Není použit. |
| R7 | Vyhřívané čelní sklo. |
| R8 | Není použit. |
| R9 | Ostřikovací tryska světlometu. |
| R10 | Motor pro startování |
| R11 | Kompresor klimatizace. |
| R12 | Ventilátor |
| R13 | Motor ventilátoru. |
| R14 | Modul řízení motoru. |
| R15 | Vyhřívané zadní sklo. |
| R16 | Nabíjení. |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2014, 2015)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 5 A | Modul řízení funkce otevírání/zavírání zadních dveří bez použití rukou. |
| F2 | 10 A | Modul vozidla bez klíče. |
| F3 | 5 A | Rukojeti dveří vozidla bez klíče. |
| F4 | 25 A | Skupina řízení levých předních dveří. |
| F5 | 25 A | Skupina řízení pravých předních dveří. |
| F6 | 25 A | Skupina řízení levých zadních dveří. |
| F7 | 25 A | Skupina řízení pravých zadních dveří. |
| F8 | – | Nepoužívá se. |
| F9 | 25 A | Motor sedadla řidiče. |
| F10 | – | Nepoužívá se. |
| F11 | 5 A | Napájení cívky relé zapalování zadního. |
| F12 | 10 A | Systém vytápění, větrání a klimatizace – vozidla se systémem Start-Stop. |
| F13 | 5 A | Skupina ukazatelů – vozidla se systémem Start-Stop. |
| F14 | 7,5 A | Informační displej a elektronický systém; Modul SYNC; Modul satelitního lokalizačního systému – vozidla se systémem Start-Stop. |
| F15 | 15 A | Audio skupina – vozidla se systémem Start-Stop. |
| F16 | – | Nepoužívá se. |
| F17 | – | Nepoužívá se. |
| F18 | – | Nepoužívá se. |
| F19 | – | Nepoužívá se. |
| F20 | – | Nepoužívá se. |
| F21 | – | Nepoužívá se. |
| F22 | – | Nepoužívá se. |
| F23 | – | Nepoužívá se. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F24 | 30 A | Dodatečné napájecí zásuvky v střídavém/konstantním proudu. |
| F24 | 20 A | Dodatečné napájecí zásuvky vzadu. |
| F25 | 25 A | Elektrické otevírání/zavírání zadních dveří. |
| F26 | 40 A | Příslušenství. Modul pro tažení přívěsu. |
| F27 | 20 A | Dodatečné napájecí zásuvky v zavazadlovém prostoru. |
| F28 | – | Nepoužívá se. |
| F29 | 5 A | Sledování mrtvého úhlu; Senzor přední kamery; Systém adaptivního řízení rychlosti; Zadní kamera se systémem aktivní pomoci při parkování; Signál zapnutí modulu kvality napětí. |
| F30 | 5 A | Tlačítko systému pomoci při parkování. |
| F31 | – | Nepoužívá se. |
| F32 | 5 A | Signál zapnutí dodatečné napájecí zásuvky v konstantním/střídavém proudu. |
| F33 | – | Nepoužívá se. |
| F34 | 20 A | Vyhřívané sedadlo řidiče. |
| F35 | 20 A | Vyhřívané sedadlo spolujezdce. |
| F36 | – | Nepoužívá se. |
| F37 | – | Nepoužívá se. |
| F38 | – | Nepoužívá se. |
| F39 | – | Nepoužívá se. |
| F40 | – | Nepoužívá se. |
| F41 | – | Nepoužívá se. |
| F42 | – | Nepoužívá se. |
| F43 | – | Nepoužívá se. |
| F44 | – | Nepoužívá se. |
| F45 | – | Nepoužívá se. |
| F46 | 10 A | Sledování mrtvého úhlu; Senzor přední kamery; Systém adaptivního řízení rychlosti; Zadní kamera se systémem aktivní pomoci při parkování – vozidla se systémem Start-Stop. |
| Relé | Popis |
|---|---|
| R1 | Spínač zapnutí. |
| R2 | Nepoužívá se. |
| R3 | Nepoužívá se. |
| R4 | Nepoužívá se. |
| R5 | Nepoužívá se. |
| R6 | Nepoužívá se. |
Ford Kuga – schéma pojistek
Rok výroby: 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistka F61 (zapalovač cigaret, zásuvka napájení) v panelu pojistek přístrojové desky, pojistky F15 (zapalovač cigaret přední / zásuvka napájení), F17 (zásuvka napájení zadní, pokud je přítomna v vybavení) a F18 (napájení centrální) zásuvky) v panelu pojistek motorového prostoru a pojistka F27 (zásuvka napájení zavazadlového prostoru) v panelu pojistek zavazadlového prostoru.
Poloha panelu pojistek
Prostor pro cestující
Panel pojistek se nachází vpravo pod odkládací schránkou (odstranit dno prostoru).
Motorový prostor
Panel distribuce napájení se nachází v motorovém prostoru (vlevo).
Zavazadlový prostor
Panel pojistek se nachází v zavazadlovém prostoru za prostorem pro cestující.
2016
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2016)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F56 | 20A | Napájení palivového čerpadla, měřicí přístroj hmotnosti vzduchu. |
| F57 | — | Není používané. |
| F58 | 5A | Není používané (rezervní). |
| F59 | 5A | Vysílač-přijímač pasivního alarmu. |
| F60 | 10 A | Vnitřní světlo; Sada spínačů dveří řidiče; Osvětlení odkládací schránky; Skupina spínačů ve stropní konzole. |
| F61 | 20A | Zapalovač cigaret; Zásuvka napájení. |
| F62 | 5A | Modul senzoru deště; Modul senzoru světla. |
| F63 | 10 A | Modul předního senzoru; Prediktivní radar. |
| F64 | — | Není používané. |
| F65 | 10 A | Odemknutí zadního víka. |
| F66 | 20A | Odemknutí dveří řidiče. |
| F67 | 7,5A | SYNC; Multifunkční obrazovka; Modul globálního polohovacího systému. |
| F68 | 15A | Elektronická blokace sloupku řízení. |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Centrální zamykání a odemykání napájení. |
| F71 | 7,5A | Regulátor vytápění (manuální klimatizace); Automatická elektronická regulace teploty dvojitá. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F72 | 7,5A | Připojení datové sběrnice. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájení světlometů. |
| F75 | 15A | Mlhová světla. |
| F76 | 10 A | Světlo zpátečky. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Zapalování; Tlačítko startování. |
| F79 | 15A | Rádio; Elektronický obklad; Spínač nouzových světel; Spínač zamykání dveří. |
| F80 | 20A | Napájení otevírací střechy. |
| F81 | 5A | Napájení vnitřního pohybového senzoru; Napájení přijímače rádiové frekvence; Panoramatická/otevřená střecha. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Relé zamykání/odemykání; Relé zadního víka. |
| F85 | 7,5 A | Elektronické 15 posun. |
| F86 | 10 A | Modul airbagu; Systém klasifikace cestujících; Indikátor deaktivace airbagu pro cestujícího. |
| F87 | 15A | Vyhřívaný volant. |
| F88 | 25A | Napájení KL30. |
| F89 | — | Nepoužívá se. |
Motorový prostor
Přiřazení pojistek v rozvodné skříni (2016)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F7 | 50A** | Systém proti zablokování a čerpadlo elektronického programu stability. |
| F8 | 30 A** | Elektronická ventilová jednotka programu stability. |
| F9 | — | Nepoužívá se. |
| F10 | 40A** | Motor ventilátoru topení. |
| F11 | — | Nepoužívá se. |
| F12 | 30 A** | Relé modulu řízení systému přenosu. |
| F13 | 30 A** | Relé startéru. |
| F14 | 25A** | Elektrické okno zadní (bez ovladače dveří). |
| F15 | 20A** | Zapalovač cigaret přední nebo elektrická zásuvka. |
| F 16 | 25A** | Přední okno (bez ovladače dveří). |
| F17 | 20A** | Zásuvka napájení zadní. |
| F18 | 20A** | Centrální napájecí zdroj. |
| F19 | 5A* | Systém proti zablokování a elektronický program stability. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Spínač světla stop. |
| F22 | 15 A* | Systém monitorování baterie. |
| F23 | 5A* | Cívky relé. |
| F24 | 5A* | Modul spínače světla. |
| F25 | 10 A* | Systém klasifikace cestujících. |
| F26 | 2 5A* | Čerpadlo oleje. |
| F27 | 15 A* | Spojka klimatizace. |
| F28 | 10 A* | Napájení vozidla – vstřikovač paliva (motor 2,5L). |
| F29 | — | Nepoužívá se. |
| F30 | 10 A* | Přední okno částečně vyhřívané. |
| F31 | — | Nepoužívá se. |
| F32 | 15 A* | Napájení vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10 A* | Napájení vozidla (motor 1,5 l). |
| F33 | 10 A* | Napájení vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A* | Napájení vozidla 2 (motor 1,5L). |
| F34 | 10 A* | Napájení vozidla 3. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F35 | 15 A* | Napájení vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10 A* | Napájení vozidla 4 (motor 1,5 l). |
| F36 | 5A* | Aktivní žaluzie. |
| F37 | 10 A* | Indikátor deaktivace airbagu pro cestujícího. |
| F38 | 5A* | Modul řízení motoru a napájení zapalování modulu řízení převodovky. |
| F39 | 20A* | Vyhřívané sedadlo řidiče. |
| F40 | 5A* | Elektronický posilovač řízení 15. |
| F41 | 20A* | Napájení modulu řízení karoserie 15. |
| F42 | 15 A* | Zadní stěrač. |
| F43 | 15 A* | Napájení modulu řízení světlometů. |
| F44 | 5A* | Prediktivní radar. |
| F45 | 20A* | Vyhřívané sedadlo pro cestujícího. |
| F46 | 40A** | Inteligentní moduly motoru stěračů. |
| F47 | — | Nepoužívá se. |
| F48 | 5A | Klávesnice. |
| R1 | — | Nepoužívá se. |
| R2 | Microrelé | Klakson. |
| R3 | Microrelé | Vyhřívané relé zadního skla (bez ovladače dveří); |
| R4 | Microrelé | Přední mlhová světla pro denní svícení. |
| R5 | — | Nepoužívá se. |
| R6 | — | Nepoužívá se. |
| R7 | — | Nepoužívá se. |
| R8 | Relé výkonu | Relé zpožděného přídavného zařízení. |
| R9 | — | Nepoužívá se. |
| R10 | Mini relé | Relé startovacího motoru. |
| R11 | Microrelé | Spínač klimatizace. |
| R12 | Relé výkonu | Chladicí ventilátor. |
| R13 | Mini relé | Ventilátor topení. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Relé výkonu | Vyhřívané zadní okno. |
| R16 | Relé výkonu | Zapalování 15. |
| * Mini pojistky ** Pojistky s kartušou |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2016)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 5A | Modul přístupu ke dveřím bez rukou. |
| F2 | 10 A | Modul vozidla bez klíče. |
| F3 | 5A | Rukojeti dveří vozidla bez klíče. |
| F4 | 25A | Kontrolér předních levých dveří. |
| F5 | 25A | Kontrolér předních pravých dveří. |
| F6 | 25A | Kontrolér zadních levých dveří. |
| F7 | 25A | Kontrolér zadních pravých dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Napájení logiky modulu paměti sedadla řidiče. |
| F11 | 5A | Napájení cívky zapalování zadní. |
| F12 | — | Nepoužívá se. |
| F13 | — | Nepoužívá se. |
| F14 | — | Nepoužívá se. |
| F15 | — | Nepoužívá se. |
| F 16 | — | Nepoužívá se. |
| F17 | — | Nepoužívá se. |
| F18 | — | Nepoužívá se. |
| F19 | — | Nepoužívá se. |
| F20 | — | Nepoužívá se. |
| F21 | — | Nepoužívá se. |
| F22 | — | Nepoužívá se. |
| F23 | 25A | Audio zesilovač. |
| F24 | 30A | DC/AC měnič výkonu. |
| F25 | 25A | Elektrické dveře. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F26 | 40A | Příslušenství, modul tažení přívěsu. |
| F27 | 20A | Zdroj napájení v zavazadlovém prostoru. |
| F28 | — | Nepoužívá se. |
| F29 | 5A | Systém detekce mrtvého úhlu; Kamera pro couvání s asistentem parkování. |
| F30 | 5A | Modul asistence parkování. |
| F31 | — | Nepoužívá se. |
| F32 | 5A | DC/AC měnič výkonu. |
| F33 | — | Nepoužívá se. |
| F34 | — | Nepoužívá se. |
| F35 | — | Nepoužívá se. |
| F36 | — | Nepoužívá se. |
| F37 | — | Nepoužívá se. |
| F38 | — | Nepoužívá se. |
| F39 | — | Nepoužívá se. |
| F40 | — | Nepoužívá se. |
| F41 | — | Nepoužívá se. |
| F42 | — | Nepoužívá se. |
| F43 | — | Nepoužívá se. |
| F44 | — | Nepoužívá se. |
| F45 | — | Nepoužívá se. |
| F46 | 5A | Vyhřívaná cívka relé zrcadla. |
| R1 | Relé výkonu | Relé zpoždění pomocného. |
| R2 | Mini relé | Relé zadní 15. |
| R3 | Microrelé | Vyhřívané relé zadního skla. |
| R4 | — | Nepoužívá se. |
| R5 | — | Nepoužívá se. |
| R6 | Microrelé | Vyhřívané relé vnějších zrcátek. |
2017
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2017)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F56 | 20A | Napájení palivového čerpadla. |
| F57 | — | Nepoužívá se. |
| F58 | 5A | Relé vnitřního osvětlení. |
| F59 | 5A | Vysílač-přijímač pasivního alarmu. |
| F60 | 10 A | Vnitřní světlo; Sada spínačů dveří řidiče; Osvětlení odkládací schránky; Skupina spínačů v stropní konzole. |
| F61 | 20A | Zapalovač cigaret; Zásuvka napájení. |
| F62 | 5A | Modul senzoru deště; Modul senzoru světla. |
| F63 | 10 A | Modul předního senzoru; Prediktivní radar. |
| F64 | — | Nepoužívá se. |
| F65 | 10 A | Odemknutí zadního víka. |
| F66 | 20A | Odemknutí dveří řidiče. |
| F67 | 7,5A | SYNC; Multifunkční obrazovka; Modul globálního polohovacího systému. |
| F68 | 15A | Elektronicky zablokovaný volant. |
| F69 | 5A | Přístrojová deska. |
| F70 | 20A | Centrální zamykání a odemykání napájení. |
| F71 | 7,5A | Ovládací hlava topení (manuální klimatizace); Automatické nastavení elektronické dvojité teploty. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F72 | 7,5A | Připojení datové sběrnice. |
| F73 | 7,5A | Modul volantu. |
| F74 | 15A | Napájení světlometů. |
| F75 | 15A | Mlhová světla. |
| F76 | 10 A | Světlo zpátečky. |
| F77 | 20A | Čerpadlo ostřikovače. |
| F78 | 5A | Zapalování; Tlačítko startování; Modul vozidla bez klíče. |
| F79 | 15A | Rádio; Elektronický panel dokončení; Spínač nouzových světel; Spínač zamykání dveří. |
| F80 | 20A | Napájení otevírací střechy. |
| F81 | 5A | Napájení senzoru pohybu uvnitř (2018); Napájení přijímače rádiové frekvence; Panoramatická střecha/otevřená. |
| F82 | 20A | Čerpadlo ostřikovače. |
| F83 | 20A | Centrální zamykání. |
| F84 | 20A | Relé zamykání/odemykání; Relé zadního víka. |
| F85 | 7,5 A | Elektronické 15 posouvání. |
| F86 | 10 A | Modul airbagu; Systém klasifikace cestujících; Indikátor deaktivace airbagu spolujezdce. |
| F87 | 15A | Vyhřívaný volant. |
| F88 | 25A | Napájení KL30. |
| F89 | — | Nepoužívá se. |
Motorový prostor
Přiřazení pojistek v rozvodné skříni (2017)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F7 | 50A** | Systém proti zablokování a čerpadlo elektronického stabilizačního programu. |
| F8 | 30A** | Elektronický ventil stabilizačního programu. |
| F9 | 40A** | Chladicí ventilátor (600W) |
| F9 | 50A** | Chladicí ventilátor (390W a 750W). |
| F10 | 40A** | Motor ventilátoru topení. |
| F11 | 30A** | Napájení modulu řízení karoserie; Modul kvality napětí. |
| F12 | 30A | Relé modulu řízení systému přenosu. |
| F13 | 30A | Relé startovacího motoru. |
| F14 | 25A** | Chladicí ventilátor (600W a 750W). |
| F15 | 20A** | Zapalovač cigaret přední nebo elektrická zásuvka. |
| F 16 | — | Nepoužívá se. |
| F17 | 40A** | Chladicí ventilátor (600W). |
| F17 | 50A** | Chladicí ventilátor (750W). |
| F18 | 20A** | Centrální napájecí zdroj. |
| F19 | 5A* | Systém proti zablokování a elektronický stabilizační program 15 pokrok. |
| F20 | 15 A* | Klakson. |
| F21 | 5A* | Spínač brzdového světla. |
| F22 | 15 A* | Systém monitorování baterie. |
| F23 | 5A* | Vinutí relé. |
| F24 | 5A* | Modul spínače světla. |
| F25 | 10 A* | Systém klasifikace cestujících. |
| F26 | 2 5A* | Čerpadlo oleje. |
| F27 | 15 A* | Spojka klimatizace. |
| F28 | 10 A* | Napájení vozidla – vstřikovač paliva (motor 2,5L); Systém informací o mrtvém úhlu a couvací kamera (vozidla vybavená funkcí stop/start). |
| F29 | — | Nepoužívá se. |
| F30 | 10 A* | Přední okno částečně vyhřívané. |
| F31 | 5A* | Vinutí relé řízení systému přenosu. |
| F32 | 15 A* | Napájení vozidla (motor 2,0 l a 2,5 l). |
| F32 | 10 A* | Napájení vozidla (motor 1,5 l). |
| F33 | 10 A* | Napájení vozidla 2 (motor 2,0 l a 2,5 l). |
| F33 | 15 A* | Napájení vozidla 2 (motor 1,5L). |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F34 | 10 A* | Napájení vozidla 3. |
| F35 | 15 A* | Napájení vozidla 4 (motor 2,0 l a 2,5 l). |
| F35 | 10 A* | Napájení vozidla 4 (motor 1,5 l). |
| F36 | 5A* | Aktivní žaluzie. |
| F37 | 10 A* | Indikátor deaktivace airbagu pro cestujícího. |
| F38 | 5A* | Modul řízení motoru a napájení zapalování modulu řízení převodovky. |
| F39 | 20A* | Vyhřívané sedadlo řidiče. |
| F40 | 5A* | Elektronický posilovač řízení 15. |
| F41 | 20A* | Napájení modulu řízení karoserie 15. |
| F42 | 15 A* | Zadní stěrač. |
| F43 | 15 A* | Napájení modulu řízení světlometů. |
| F44 | 5A* | Prediktivní radar. |
| F45 | 20A* | Vyhřívané sedadlo pro cestujícího. |
| F46 | 40A** | Inteligentní moduly motoru stěračů. |
| F47 | — | Nepoužívá se. |
| F48 | 5A | Tlačítková klávesnice. |
| R1 | Mikrorelé | Chladicí ventilátor (750W). |
| R2 | Mikrorelé | Klakson. |
| R3 | — | Nepoužívá se. |
| R4 | — | Nepoužívá se. |
| R5 | Mikrorelé | Chladicí ventilátor (750W). |
| R6 | Mikrorelé | Chladicí ventilátor (600W a 750W). |
| R7 | Relé výkonu | Přední okno částečně vyhřívané. |
| R8 | Mini relé | Elektrická přední okna s vysokým proudem; |
| R9 | — | Nepoužívá se. |
| R10 | Mini relé | Relé startovacího motoru. |
| R11 | Mikrorelé | Spínač klimatizace. |
| R12 | Relé výkonu | Chladicí ventilátor. |
| R13 | Mini relé | Ventilátor topení. |
| R14 | Mini relé | Relé řízení motoru. |
| R15 | Relé výkonu | Chladicí ventilátor (600W a 750W). |
| R16 | Relé výkonu | Zapalování 15. |
| * Mini pojistky ** Pojistky s patronou |
Zavazadlový prostor
Přiřazení pojistek v zavazadlovém prostoru (2017)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | 5A | Modul přístupu ke dveřím bez rukou. |
| F2 | 15A | Vyhřívané vnější zrcátko (bez ovladače dveří); Vyhřívané parkování stěračů. |
| F3 | 5A | Rukojeti dveří vozidla bez klíče. |
| F4 | 25A | Ovladač předních levých dveří. |
| F5 | 25A | Ovladač předních pravých dveří. |
| F6 | 25A | Ovladač zadních levých dveří. |
| F7 | 25A | Ovladač zadních pravých dveří. |
| F8 | 25A | Sedadlo spolujezdce. |
| F9 | 25A | Sedadlo řidiče. |
| F10 | 5A | Napájení logiky modulu paměti sedadla řidiče. |
| F11 | 5A | Napájení cívky zapalování zadní. |
| F12 | — | Nepoužívá se. |
| F13 | — | Nepoužívá se. |
| F14 | 25A |
Ford Kuga – schéma pojistkové skříňky
Rok výroby: 2019, 2020, 2021, 2022.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Kuga jsou pojistky 62 (přední) a 61 (zavazadlový prostor) v pojistkové skříňce v motorovém prostoru. V modelech 2021 a 2022 jsou pojistky 71 (přední) a 61 (zavazadlový prostor) v pojistkové skříňce v motorovém prostoru.
Vozy vyrobené od 02.12.2019 do 27.09.2020.

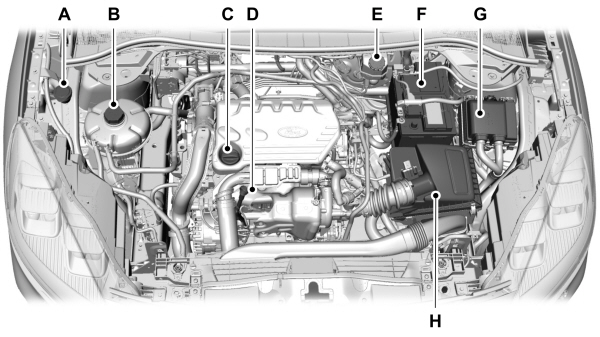

Poloha
Na obrázku výše je pojistková skříňka označena písmenem G.

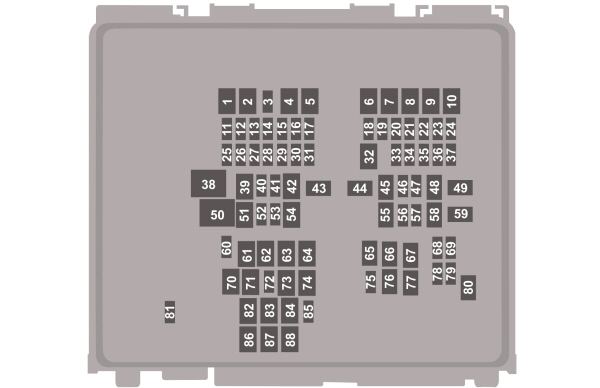

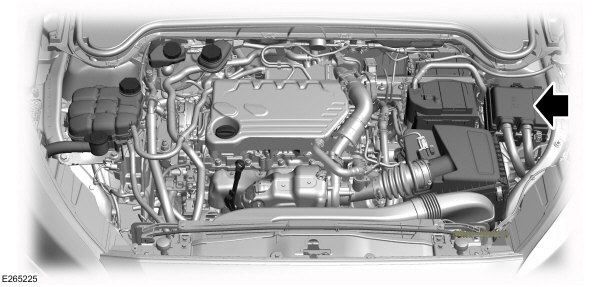

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 A | Ohřívač palivového filtru (nafta). |
| 2 | 40 A | Ohřívání čelního skla, levá strana. |
| 3 | 10 A | Nepoužívá se (rezerva). |
| 4 | 60 A | Přídavný ohřívač (benzín, nafta). |
| 5 | 40 A | Přídavný ohřívač (benzín, nafta). |
| 6 | 40 A | Přídavný ohřívač (benzín, nafta). |
| 7 | 40 A | Ohřívání čelního skla, pravá strana. |
| 8 | — | Nepoužívá se. |
| 9 | 60 A | Modul žhavicích svíček (nafta). |
| 10 | 30 A | Motor startování. |
| 11 | 15 A | Modul řízení pohonného ústrojí. |
| 12 | 15 A | Modul řízení pohonného ústrojí. |
| 13 | 15 A | Modul řízení pohonného ústrojí. |
| 14 | 15 A | Modul řízení pohonného ústrojí. |
| 15 | 15 A | Modul řízení pohonného ústrojí (nafta). |
| 16 | — | Nepoužívá se. |
| 17 | 20 A | Zámek sloupku řízení. |
| 18 | 10 A | Modul řízení pohonného ústrojí. |
| 19 | 10 A | Modul systému prevence zablokování kol během brzdění. |
| 20 | 5 A | Modul řízení napájení (nafta). |
| 21 | 5 A | Ohřívač paliva. |
| 22 | 5 A | Elektronický modul řízení baterie (hybrid). |
| 23 | 5 A | Žárovka na dveřích nabíjení (hybrid). |
| 24 | 20 A | Zesilovač. |
| 25 | 20 A | Ohřívač tlakové hadice (nafta). |
| 26 | 10 A | Modul řízení napájení reduktoru (nafta). |
| 27 | 20 A | Ohřívač nádrže (nafta). |
| 28 | 10 A | Spínač zapnutí a vypnutí brzd; Skupina spínačů světlometů. |
| 29 | 5 A | Modul řízení pohonného ústrojí (hybrid). |
| 30 | 10 A | Čerpadlo oleje převodovky (hybrid). |
| 31 | 5 A | Systém elektronické asistence řízení. |
| 32 | 30 A | Modul řízení systémů karoserie. |
| 33 | 10 A | Přední kamera systému parkovací asistence; Zadní kamera; Systém monitorování mrtvého úhlu; Adaptivní tempomat. |
| 34 | 10 A | Nastavení orientace světlometů. |
| 35 | 15 A | Vyhřívaný volant. |
| 36 | 10 A | Modul řízení pohonného ústrojí (hybrid); Modul řízení převodovky (nafta). |
| 37 | 20 A | Akustický signál. |
| 38 | 40 A | Motor ventilátoru. |
| 39 | — | Nepoužívá se. |
| 40 | 15 A | Nepoužívá se (rezerva). |
| 41 | 20 A | Zesilovač. |
| 42 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 43 | 50 A | Elektrické čerpadlo vody (hybrid). |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul tažení přívěsu. |
| 45 | 30 A | Elektricky nastavitelné sedadlo pro cestujícího. |
| 46 | 20 A | Nepoužívá se (rezerva). |
| 47 | 20 A | Vyhřívaná sedadla. |
| 48 | 40 A | Ventily řízení systému prevence zablokování kol během brzdění. |
| 49 | 60 A | Čerpadlo řízení systému prevence zablokování kol během brzdění. |
| 50 | 60 A | Ventilátor |
| 51 | 30 A | Otevíratelná střecha. |
| 52 | 5 A | DC/DC konvertor (hybrid). |
| 53 | 10 A | Modul řízení nabíjení baterie (hybrid). |
| 54 | — | Nepoužívá se. |
| 55 | 20 A | Modul řízení převodovky (Diesel). |
| 56 | — | Nepoužívá se. |
| 57 | 10 A | Diagnostický konektor. |
| 58 | 40 A | Dodatečná rozvodná skříňka (hybrid). |
| 59 | 40 A | Modul řízení systémů karoserie. |
| 60 | — | Nepoužívá se. |
| 61 | 20 A | Napájecí zásuvky v zavazadlovém prostoru. |
| 62 | 20 A | Napájecí zásuvky v konzole. |
| 63 | 30 A | Nepoužívá se (rezerva). |
| 64 | 30 A | Elektrické otevírání/zavírání zadních dveří karoserie. |
| 65 | — | Nepoužívá se. |
| 66 | 20 A | Modul vyhřívaného zadního sedadla. |
| 67 | 20 A | Palivový ohřívač. |
| 68 | 5 A | Senzor proudění vzduchu a senzor teploty nasávaného vzduchu (benzín). |
| 69 | 15 A | Palivové vstřikovače (benzín, hybrid). |
| 70 | 20 A | Napájecí zásuvky v přední konzole. |
| 71 | 20 A | Napájecí zásuvky v místnosti multimediálního systému. |
| 72 | 20 A | Stěrač zadního okna. |
| 73 | — | Nepoužívá se. |
| 74 | 30 A | Motor stěrače předního skla. |
| 75 | 10 A | Nepoužívá se (rezerva). |
| 76 | 30 A | Vyhřívání zadního okna. |
| 77 | — | Nepoužívá se. |
| 78 | 10 A | Spojka klimatizace. |
| 79 | 10 A | Ostřikovač světlometu. |
| 80 | 20 A | Čerpadlo paliva. |
| 81 | 10 A | Čerpadlo stěrače zadního okna. |
| 82 | 40 A | Měnič proudu. |
| 83 | — | Nepoužívá se. |
| 84 | 40 A | Modul řízení systému pohonu. |
| 85 | 5 A | Senzor deště. |
| 86 | — | Nepoužívá se. |
| 87 | — | Nepoužívá se. |
| 88 | — | Nepoužívá se. |

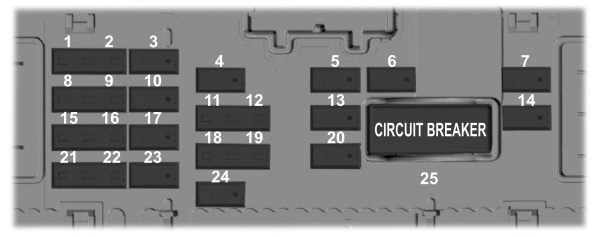

Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází pod prostorem pro cestující.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| 2 | 5 A | Vyhřívaná zadní sedadla. |
| 3 | 10 A | Modul řízení systému aktivní pomoci při parkování. |
| 4 | 10 A | Spínač zapalování. |
| 5 | 20 A | Zamknutí; Odemknutí. |
| 6 | 10 A | Otevíratelná střecha; DC převodník. |
| 7 | 30 A | Modul dveří spolujezdce. |
| 8 | 5 A | Nepoužívané. |
| 9 | Elektrochromatické zrcátko; Modul zpracování obrazu A; Indikátor odpojení airbagu spolujezdce. | |
| 10 | 10 A | Modul řídicí jednotky telematického systému. |
| 11 | 5 A | Elektrické otevírání/zavírání zadních dveří karoserie; Modul řízení funkce otevírání/zavírání zadních dveří bez použití rukou. |
| 12 | 5 A | Centrální modul řízení alarmu. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 13 | 15 A | Zámek dveří řidiče; Zablokování otevírání dveří dětmi. |
| 14 | 30 A | Modul dveří řidiče. |
| 15 | 15 A | Nepoužívá se (rezerva). |
| 16 | 15 A | Nepoužívá se (rezerva). |
| 17 | 15 A | SYNC; Modul vysílač-přijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul displeje s vysokou hlavou; Modul bezdrátového nabíjení příslušenství. |
| 19 | 7,5 A | Siréna alarmu napájená baterií. |
| 20 | 10 A | Nepoužívá se (rezerva). |
| 21 | 7,5 A | Systém vytápění, větrání a klimatizace; Elektronický modul řazení. |
| 22 | 7,5 A | Sada směrovek; Modul brány; Modul ovládání sloupku řízení. |
| 23 | 20 A | Audio systém. |
| 24 | 20 A | Nepoužívá se (rezerva). |
| 25 | 30 A | Nepoužívá se (rezerva). |
Vozy vyrobené od 08.02.2021 do 21.06.2021
Poloha
Pojistková skříňka v motorovém prostoru
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází pod prostorem pro odkládání.
Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30 A | Ohřívač palivového filtru (nafta). |
| 2 | 40 A | Ohřívání čelního skla, levá strana. |
| 3 | 10 A | Nepoužívá se (rezerva). |
| 4 | 60 A | Přídavný ohřívač (benzín, nafta). |
| 5 | 40 A | Přídavný ohřívač (benzín, nafta). |
| 6 | 40 A | Přídavný ohřívač (benzín, nafta). |
| 7 | 40 A | Ohřívání čelního skla, pravá strana. |
| 8 | — | Nepoužívá se. |
| 9 | 60 A | Modul žhavicích svíček (nafta). |
| 10 | 30 A | Motor na startování. |
| 11 | 15 A | Modul řízení pohonné jednotky. |
| 12 | 15 A | Modul řízení pohonné jednotky. |
| 13 | 15 A | Modul řízení pohonné jednotky. |
| 14 | 15 A | Modul řízení pohonné jednotky. |
| 15 | 15 A | Modul řízení pohonné jednotky (nafta). |
| 16 | — | Nepoužívá se. |
| 17 | 20 A | Blokování sloupku řízení. |
| 18 | 10 A | Modul řízení pohonné jednotky. |
| 19 | 10 A | Modul systému zabraňování zablokování kol během brzdění. |
| 20 | 5 A | Modul řízení napájení (nafta). |
| 21 | 5 A | Ohřívač paliva. |
| 22 | 5 A | Elektronický modul řízení baterie (hybrid). |
| 23 | 5 A | Žárovka na dveřích nabíjení (hybrid). |
| 24 | 20 A | Zesilovač. |
| 25 | 20 A | Ohřívač tlakové hadice (nafta). |
| 26 | 10 A | Modul řízení napájení reduktoru (nafta). |
| 27 | 20 A | Ohřívač nádrže (nafta). |
| 28 | 10 A | Spínač zapnutí a vypnutí brzd; Skupina spínačů světlometů. |
| 29 | 5 A | Modul řízení pohonné jednotky (hybrid). |
| 30 | 10 A | Čerpadlo oleje převodovky (hybrid). |
| 31 | 5 A | Systém elektronické asistence řízení. |
| 32 | 30 A | Modul řízení systémů karoserie. |
| 33 | 10 A | Přední kamera systému parkovací asistence; Zadní kamera; Systém monitorování mrtvého úhlu; Adaptivní tempomat. |
| 34 | 10 A | Nastavení orientace světlometů. |
| 35 | 15 A | Vyhřívaný volant. |
| 36 | 10 A | Modul řízení pohonné jednotky (hybrid); Modul řízení převodovky (nafta). |
| 37 | 20 A | Akustický signál. |
| 38 | 40 A | Motor ventilátoru. |
| 39 | — | Nepoužívá se. |
| 40 | 15 A | Nepoužívá se (rezerva). |
| 41 | 20 A | Zesilovač. |
| 42 | 30 A | Elektricky nastavitelné sedadlo řidiče. |
| 43 | 50 A | Elektrické čerpadlo vody (hybrid). |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 44 | 40 A | Modul tažení přívěsu. |
| 45 | 30 A | Elektricky nastavitelné sedadlo pro cestujícího. |
| 46 | 20 A | Nepoužívá se (rezerva). |
| 47 | 20 A | Vyhřívaná sedadla. |
| 48 | 40 A | Ventily řízení systému prevence zablokování kol během brzdění. |
| 49 | 60 A | Čerpadlo řízení systému prevence zablokování kol během brzdění. |
| 50 | 60 A | Ventilátor |
| 51 | 30 A | Otevíratelná střecha. |
| 52 | 5 A | USB nabíječka v zadní konzole. |
| 53 | 10 A | Modul řízení nabíjení baterie (hybrid). |
| 54 | — | Nepoužívá se. |
| 55 | 20 A | Modul řízení převodovky (nafta). |
| 56 | 5 A | DC/DC převodník (hybrid). |
| 57 | 10 A | Diagnostický konektor. |
| 58 | 40 A | Dodatečná rozvodná skříň (hybrid). |
| 59 | 40 A | Modul řízení systémů karoserie. |
| 60 | — | Nepoužívá se. |
| 61 | 20 A | Napájecí zásuvky v místnosti multimediálního systému. |
| 62 | 20 A | Nepoužívá se (rezerva). |
| 63 | 30 A | Nepoužívá se (rezerva). |
| 64 | 30 A | Elektrické otevírání/zavírání zadních dveří karoserie. |
| 65 | — | Nepoužívá se. |
| 66 | 20 A | Modul vyhřívaného zadního sedadla. |
| 67 | 20 A | Palivový ohřívač. |
| 68 | 5 A | Senzor průtoku vzduchu a senzor teploty nasávaného vzduchu (benzín). |
| 69 | 15 A | Palivové vstřikovače (benzín, hybrid). |
| 70 | — | Nepoužívá se. |
| 71 | 20 A | Napájecí zásuvky v místnosti multimediálního systému. |
| 72 | 20 A | Stěrač zadního skla. |
| 73 | — | Nepoužívá se. |
| 74 | 30 A | Motor stěrače předního skla. |
| 75 | 10 A | Nepoužívá se (rezerva). |
| 76 | 30 A | Vyhřívání zadního skla. |
| 77 | — | Nepoužívá se. |
| 78 | 10 A | Spojka klimatizace. |
| 79 | 10 A | Stříkací tryska světlometu. |
| 80 | 20 A | Čerpadlo paliva. |
| 81 | 10 A | Čerpadlo stěrače zadního skla. |
| 82 | 40 A | Nepoužívá se (rezerva). |
| 83 | — | Nepoužívá se. |
| 84 | 40 A | Modul řízení pohonného systému. |
| 85 | 5 A | Senzor deště. |
| 86 | — | Nepoužívá se. |
| 87 | — | Nepoužívá se. |
| 88 | — | Nepoužívá se. |
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka se nachází pod prostorem pro cestující.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| 2 | 5 A | Vyhřívaná zadní sedadla. |
| 3 | 10 A | Modul řízení systému aktivní pomoci při parkování. |
| 4 | 10 A | Spínač zapalování. |
| 5 | 20 A | Zamknutí; Odemknutí. |
| 6 | 10 A | Okno střechy. |
| 7 | 30 A | Modul dveří spolujezdce. |
| 8 | 5 A | Nepoužívá se. |
| 9 | Elektrochromatické zrcátko; Modul zpracování obrazů A; Kontrolka odpojení airbagu spolujezdce. | |
| 10 | 10 A | Modul řídicí jednotky telematického systému. |
| 11 | 5 A | Elektrické otevírání/zavírání zadních dveří karoserie; Modul řízení funkce otevírání/zavírání zadních dveří bez použití rukou. |
| 12 | 5 A | Centrální modul řízení alarmu. |
| 13 | 15 A | Zámek dveří řidiče; Zablokování otevírání dveří dětmi. |
| 14 | 30 A | Modul dveří řidiče. |
| 15 | 15 A | Nepoužívá se (rezerva). |
| 16 | 15 A | Nepoužívá se (rezerva). |
| 17 | 15 A | SYNC; Modul vysílač-přijímač; Integrovaný ovládací panel. |
| 18 | 7,5 A | Modul displeje s vysokou hlavou; Modul bezdrátového nabíjení příslušenství. |
| 19 | 7,5 A | Siréna alarmu napájená baterií. |
O Ford Kuga (2008-2022)
Ford Kuga, vyráběný v letech 2008 až 2022, je populární SUV, které kombinuje stylový design s praktickými funkcemi. Model Kuga je známý svou prostorností a komfortem, což ho činí ideálním pro rodinné výlety i každodenní jízdy. Vozidlo nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které zajišťují spolehlivý výkon a efektivní spotřebu paliva. Ford Kuga je vybaven moderními technologiemi a bezpečnostními prvky, které zvyšují pohodlí a bezpečnost řidiče i pasažérů.
Schéma pojistkové skříňky Ford Kuga
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Kuga, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru motoru a v interiéru vozidla, často pod přístrojovou deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkce elektrických komponentů ve vozidle.
