Ford Transit Connect (2002-2020) – pojistková skříňka
Ford Transit Connect (2002-2009) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit Connect (2002-2009) je pojistka 143 v centrální pojistkové skříňce.
Pojistková skříňka v motorovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 40 | Pojistková skříňka centrální |
| 2 | 30 | Ventilátor chlazení dvojitý –
pojistka sekundární |
| 3 | 30 | Pojistková skříňka centrální |
| 4 | 60 | Vyhřívané čelní sklo |
| 5 | 40 | Ventilátor chlazení jednorázový –
pojistka hlavní |
| 5_A | 50 | Ventilátor chlazení dvojitý –
pojistka hlavní |
| 6 | 60 | Žhaviče |
| 7 | 40 | Pojistková skříňka centrální |
| 8 | 20 | Klíč na zapalování |
| 9 | 20 | Modul řízení motoru |
| 10 | 10 | Senzor napětí baterie;
Konektor datové sběrnice. |
| 11 | 20 | Palivový ohřívač |
| 12 | 20 | Elektromagnetický ventil startovacího motoru |
| 13 | 30 | ABS čerpadlo |
| 14 | 10 | Ventil PCV;
Ventil VCV. |
| 15 | 10 | Světlomety s tlumenými světly, levá strana |
| 16 | 10 | Světlomety s tlumenými světly levá strana |
| 17 | 10 | Světlomety s tlumenými světly pravá strana |
| 18 | 10 | Výkon PCM;
Senzor rychlosti vozidla. |
| 19 | 20 | Denní světla
(světlomety s polohou) |
| 20 | 1 | PCM |
| 21 | 20 | Čerpadlo kondenzátoru |
| 22 | 20 | Denní světla
(světlomety s tlumenými světly) |
| 23 | 20 | Ventily ABS |
| 24 | 10 | Monitorování žhavičů
(naftové motory) |
| 25 | 10 | Světlomety s dálkovými světly pravá strana |
| 26 | 10 | Elektromagnetický ventil kompresoru klimatizace |
| 27 | 10 | Senzor, akční členy, cívky relé |
| 28 | 20 | Světlomety mlhové |
| 29 | 20 | Světlomety s tlumenými světly
(přes relé světlometů s dálkovými světly) |
| 64 | 30 | Motor ventilátoru topení |
| 65 | 7,5 | Vyhřívané čelní sklo |
Pojistková skříňka centrální
| Číslo | Amp [A] | Popis |
| 130 | 15 | Potencia flash GEM |
| 131 | 5 | Napájecí zrcadlo |
| 132 | 10 | Spínač světla (30);
GEM VBAT Vnější osvětlení. |
| 133 | – | Nepoužívá se |
| 134 | – | Nepoužívá se |
| 135 | 10 | Spínač světlometů;
Denní světla |
| 136 | 15 | Klakson |
| 137 | 7,5 | Rádio;
Sada směrových světel. |
| 138 | – | Nepoužívá se |
| 139 | – | Nepoužívá se |
| 140 | – | Nepoužívá se |
| 141 | 10 | Rezervní lampy;
Vyhřívané trysky pro přední stěrače. |
| 142 | 15 | Brzdová světla |
| 143 | 20 | Zapalovač cigaret;
Přední pomocný napájecí bod. |
| 144 | – | Nepoužívá se |
| 145 | – | Nepoužívá se |
| 146 | 20 | Motor předního stěrače |
| 147 | 10 | Vyhřívaná přední sedadla |
| 148 | 7,5 | GEM VBAT;
Recirc / ICL (30-). |
| 149 | – | Nepoužívá se |
| 150 | – | Nepoužívá se |
| 151 | 15 | Rádio (paměť a napájení);
Modul BTVC. |
| 152 | 7,5 | Klimatizace;
Asistence při parkování. |
| 153 | 7,5 | Vnitřní osvětlení a
úspora baterie. |
| 154 | – | Nepoužívá se |
| 155 | – | Nepoužívá se |
| 156 | 7,5 | Boční světla – pravá strana |
| 157 | 7,5 | Osvětlení registrační značky |
| 158 | 7,5 | Spínač světla;
Senzor deště. |
| 159 | – | Nepoužívá se |
| 160 | – | Nepoužívá se |
| 161 | 7,5 | ABS;
ESP; Senzor úhlu řízení. |
| 162 | 7,5 | Modul airbagu;
Indikátor PADI. |
| 163 | 20 | Blok GEM VBATT |
| 164 | – | Nepoužívá se |
| 165 | – | Nepoužívá se |
| 166 | 25 | Přední okna elektricky ovládaná |
| 167 | 7,5 | Vyhřívaná zrcátka;
Vyhřívané zadní sklo. |
| 168 | 10 | Denní světla;
Světla na poloze; Osvětlení registrační značky. |
| 169 | 20 | Druhý bod napájení |
| 170 | – | Nepoužívá se |
| 171 | – | Nepoužívá se |
| 172 | – | Nepoužívá se |
| 173 | – | Nepoužívá se |
| 174 | 20 | Zadní presofond,
Manuální stěrače Transco |
| 175 | 7,5 | Boční světla – levá strana |
| 176 | – | Nepoužívá se |
| 177 | – | Nepoužívá se |
| 178 | 25 | Vyhřívané zadní sklo |
| 179 | 7,5 | Sada indikátorů;
PATS; Pedál akcelerátoru. |
| 180 | 20 | Přední a zadní stěrač |
| 181 | – | Nepoužívá se |
| 182 | – | Nepoužívá se |
Ford Transit Connect (2009-2013) – schéma pojistkových skříní
Rok výroby: 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Transit Connect (2009-2013) je pojistka 14 v pojistkové skříňce v kabině.

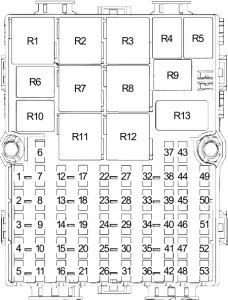

Pojistková skříňka v kabině
| Č. | Amperi [A] | Popis |
| 1 | 15 | Modul elektroniky obecný (GEM) |
| 2 | 5 | Spínač zrcátka zpětného pohledu vnějšího |
| 3 | 10 | Hlavní spínač světel, modul elektroniky obecný (GEM) |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | 15 | Modul elektroniky obecný (GEM) |
| 8 | 7,5 | Modul ovládání audia (ACM), přístrojová deska (IC), modul monitorování tlaku pneumatik (TPMS) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Hlavní spínač světel |
| 13 | 15 | Spínač poloha pedálu brzdy |
| 14 | 15 | Zapalovač cigaret (vpředu) |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Relé stěrače předního skla, modul elektroniky obecný (GEM), motor stěrače čelního skla |
| 18 | – | – |
| 19 | 7,5 | Modul elektroniky obecný (GEM), přístrojová deska (IC) |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | Modul ovládání audia (ACM), modul rozpoznávání hlasu (SRM) |
| 23 | 7,5 | Spínač klimatizace, modul asistence parkování (PAM) |
| 24 | 7,5 | Relé vnitřních světel |
| 25 | – | – |
| 26 | – | – |
| 27 | 7,5 | Světla polohy, boční a nouzové pravé |
| 28 | 7,5 | Světla registrační značky |
| 29 | 10 | Hlavní spínač světel |
| 30 | – | – |
| 31 | – | – |
| 32 | 7,5 | Modul systému proti zablokování (ABS), modul senzoru úhlu řízení |
| 33 | 7,5 | Modul klasifikace pasažérů (OCSM), indikátor deaktivace airbagu pasažéra (PAD), modul kontroly omezení (RCM) |
| 34 | 20 | Modul elektroniky, relé odemykání zadních dveří |
| 35 | – | – |
| 36 | – | – |
| 37 | 25 | Hlavní spínač ovládání okna, relé snižování okna na jedno tlačítko |
| 38 | 7,5 | Externí zrcátka, spínač odmrazování |
| 39 | – | – |
| 40 | 15 | Napájecí bod (?) |
| 41 | – | – |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | 15 | Zadní napájecí bod |
| 46 | 7,5 | Osvětlení polohy, boční a nouzové světla vlevo |
| 47 | – | – |
| 48 | – | – |
| 49 | 25 | Odmrazování zadního skla |
| 50 | 7,5 | Modul elektroniky, přístrojová deska (IC), vysílač-přijímač pasivního alarmu, modul monitorování tlaku pneumatik (TPMS) |
| 51 | 20 | Modul elektroniky, spínač stěrače / umývače skla, motory stěrače zadního skla |
| 52 | – | – |
| 53 | – | – |
| Relé | ||
| R1 | – | – |
| R2 | – | – |
| R3 | – | – |
| R4 | – | Vnitřní osvětlení |
| R5 | – | Přední stěrač |
| R6 | – | Vstup pro dálkové světlo |
| R7 | – | Odmrazovač zadního skla |
| R8 | – | – |
| R9 | – | Odemykání zadních dveří |
| R10 | – | – |
| R11 | – | Motor ventilátoru |
| R12 | – | – |
| R13 | – | – |
O Ford Transit Connect (2002-2020)
Ford Transit Connect je kompaktní dodávka, která byla poprvé představena v roce 2002. Tento model je známý svou praktičností a spolehlivostí, což ho činí oblíbeným mezi malými podnikateli a řemeslníky. Transit Connect nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které zajišťují efektivní spotřebu paliva a dostatečný výkon pro každodenní úkoly. V průběhu let prošel několika modernizacemi, které zlepšily jeho bezpečnostní prvky a komfort pro řidiče i pasažéry.
Schéma pojistkové skříňky Ford Transit Connect
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Transit Connect, která je nezbytná pro správnou údržbu a opravy vozidla. Typicky se pojistková skříňka nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
