Ford C-MAX (2003-2019) – pojistková skříňka
Ford C-MAX (2003-2010) – schéma pojistek
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford C-MAX je pojistka 29 (2003-2007) nebo 109 (2007-2010) v pojistkové skříňce v kabině.

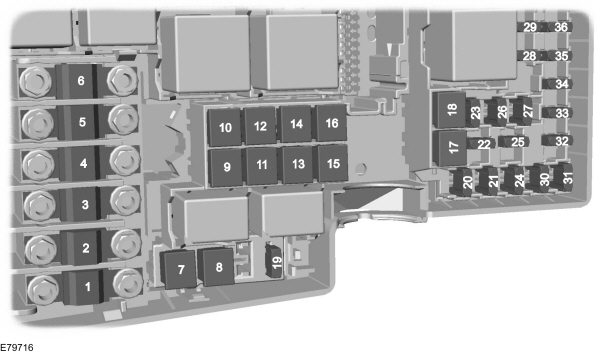

Pojistková skříňka v motorovém prostoru (typ 1)
| Číslo | Ampéráž [A] | Popis |
| 1 | 40 | Ventilátor chlazení |
| 2 | 80 | Posilovač řízení |
| 3 | 60 | Napájení pojistkové skříňky
v kabině 1. |
| 4 | 60 | Napájení pojistkové skříňky
v kabině 2. |
| 5 | 80 | Přídavné topení |
| 6 | 60 | Žhavicí svíčka (pouze Diesel) |
| 7 | 30 | ABS, čerpadlo kontroly stability |
| 8 | 20 | ABS, ventily kontroly stability |
| 9 | 20 | Modul řízení systému přenosu |
| 10 | 30 | Ventilátor klimatizace |
| 11 | 20 | Klíč zapalování |
| 12 | 40 | Relé zapalování 15l |
| 13 | 20 | Elektromagnetický ventil startéru |
| 14 | 40 | Vyhřívané čelní sklo – pravá strana |
| 15 | 30 | Relé ventilátoru chlazení
(Sigma – pouze bez A / C). |
| 16 | 40 | Vyhřívané čelní sklo, levá strana |
| 17 | – | Nepoužito |
| 18 | 30 | Měnič výkonu |
| 19 | 10 | Modul ABS |
| 20 | 15 | Klaksón |
| 21 | 20 | Přídavné topení |
| 22 | 10 | Modul posilovače řízení |
| 23 | 30 | Stěrače světlometů |
| 24 | 15 | Přídavné topení
(pouze Diesel) |
| 25 | 10 | Zapalování, relé |
| 26 | 15 | Automatická převodovka |
| 27 | 10 | Spojka klimatizace |
| 28 | 10 | Monitorování žhavicích svíček
(pouze Diesel) |
| 29 | 10 | Klimatizace s dvěma zónami |
| 30 | 3 | Modul řízení motoru;
Automatická převodovka. |
| 31 | 10 | Inteligentní nabíjení senzoru baterie |
| 32 | 10 | Automatická převodovka |
| 33 | 10 | Vyhřívané senzory kyslíku (pouze benzín) |
| 10 | Bypass ventil intercooleru
(pouze Diesel) |
|
| 34 | 10 | Vstřikovače;
Zapalovací cívky, |
| 35 | 10 | Modul řízení motoru,
ventily, solenoidy. |
| 36 | 10 | Modul řízení systému převodovky |

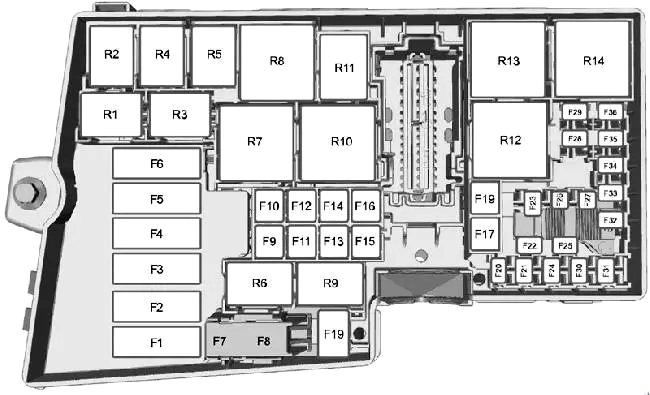

Schéma pojistek v motorovém prostoru (2003-2007)
Popis
| 1 | Ventilátor chlazení 40/60A |
| 2 | Posilovač řízení 80A |
| 3 | 60A Schéma pojistek v kabině |
| 4 | 60A Schéma pojistek v kabině |
| 5 | 80A Pomocné topení |
| 6 | 60A Diesel: Žhavicí svíčky |
| 7 | 30A ABS, dynamická stabilizační pumpa |
| 8 | 20A ABS, dynamické stabilizační ventily |
| 9 | Řídicí jednotka motoru 20A; |
| 10 | 30A Ventilátor klimatizačního systému |
| 11 | 20A Klíč zapalování |
| 12 | 40A Relé zapalování 15l |
| 13 | 20A Startér |
| 14 | 40A Vyhřívané čelní sklo, pravá strana |
| 15 | 30A Relé ventilátoru chlazení (Sigma – pouze možnosti bez klimatizace) |
| 16 | 40A Vyhřívané čelní sklo, levá strana |
| 17 | Elektronická parkovací brzda 30A |
| 18 | Měnič 30A |
| 19 | Modul ABS 10A |
| 20 | 15A Zvukový signál |
| 21 | 20A Diesel: pomocné topení |
| 22 | Modul posilovače řízení 10A |
| 23 | 30A Ostřikovač světlometů |
| 24 | 15A Diesel: pomocné topení |
| 25 | 10A Relé zapalování |
| 26 | 10/15A Řídicí jednotka automatické převodovky |
| 27 | Spojka kompresoru klimatizace 10A |
| 28 | 10A Diesel: řídicí jednotka žhavicích svíček |
| 29 | 10A Systém oddělené klimatizace |
| 30 | 3A Řídicí jednotka motoru, řídicí jednotka automatické převodovky |
| 31 | 10A inteligentní nabíjení baterie |
| 32 | 10A 2004-2007: 16V + VCT: Ventilace 2007-2010: Řadič automatické převodovky |
| 33 | 10A Benzín: Vyhřívané kyslíkové senzory Nafta: Bypass ventil pro intercooler |
| 34 | 10A Benzín: vstřikovače, zapalovací cívky 2004-2007: Diesel: Palivové čerpadlo |
| 35 | 10A Řadič motoru, ventily |
| 36 | 10A Řídicí jednotka motoru |
| Relé | |
| R1 | Blokování startéru (automatická převodovka) |
| R2 | Zvukový signál |
| R3 | Osvětlení zpátečky (automatická převodovka) |
| R4 | Rezerva |
| R5 | Ohřev nafty 16 V + VCT: Ventilace |
| R6 | Hlavní relé |
| R7 | Vyhřívané čelní sklo |
| R8 | Zapalování |
| R9 | Ostřikovač světlometů |
| R10 | Topení |
| R11 | Klimatizace |
| R12 | Chladicí ventilátor (bez klimatizace) |
| R13 | Startér |
| R14 | Chladicí ventilátor pro energetické řízení |
Hlavní pojistková skříňka ve Ford C-MAX
Nachází se vedle hlavního a skládá se z vysokovýkonných pojistkových zařízení.
- (80A) Modul řízení posilovače řízení
- (150A) Startér
- (100A)
- (50A) Modul řízení multifunkční
- (80A) Pomocné topení

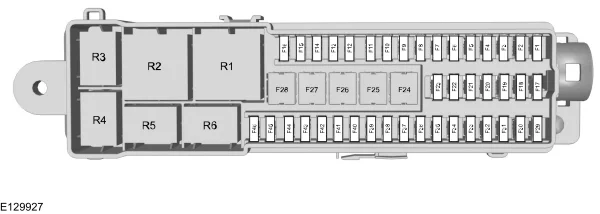

- (70A) Pojistka zavazadlového prostoru / schéma relé
- (60A)
- (50A) Modul řízení motoru ventilátoru chlazení
- (50A) Modul řízení multifunkční
- (60A) Modul řízení žhavicích svíček
Pojistková skříňka v kabině (2007-2010)
Chráněné komponenty
| 37 | 10A Levý světlomet pro potkávací světla |
| 38 | 10A Pravý světlomet s potkávacími světly |
| 39 | 20A Zapalovač cigaret, zadní zásuvka |
| 40 | 20A Otevírací střecha |
| 41 | 20A Elektrický modul dveří předního spolujezdce |
| 42 | 7,5A Vyhřívaná zrcátka |
| 43 | 10A Elektronické moduly (napájené z baterie) |
| 44 | Diagnostický konektor 10A (OBD II) |
| 45 | 10A Denní světla |
| 46 | 10A Přístrojová deska, multifunkční elektronický modul (GEM) |
| 47 | 15A Čerpadlo ostřikovače, vyhřívané trysky |
| 48 | 20A Světlomety s potkávacími světly, denní světla |
| 49 | 15A Spínač světel |
| 50 | 20A Stěrač čelního skla |
| 51 | 15A Palivové čerpadlo |
| 52 | 25A Vyhřívané čelní sklo |
| 53 | 7.5A Levé boční světlo |
| 54 | 7.5A Pravé boční světlo |
| 55 | 20A Elektrický modul dveří řidiče, centrální zamykání |
| 56 | 20A Systém bezklíčového přístupu |
| 57 | 10A systém proti krádeži siréna |
| 58 | Audio systém 15A (napájené z baterie) |
| 59 | Zásuvka 25A v zavazadlovém prostoru, konektor přívěsu |
| 60 | 15A Pravý světlomet s potkávacími světly |
| 61 | 15A Levý světlomet s potkávacími světly |
| 62 | 20A Elektrické nastavení sedadla řidiče |
| 63 | Okna 25A |
| 64 | Rezerva |
| 65 | Airbag 10A |
| 66 | 7,5A Kontrola úhlu světlometů, potkávací světla, modul xenon |
| 67 | 10A Imobilizér (WFS), přístrojová deska (napájená ze spínače zapalování) |
| 68 | 7.5A Rádio, přístrojová deska |
| 69 | Mlhová světla |
| 70 | 10A Elektronické moduly (napájené ze zapalování) |
| 71 | 10A Denní světla |
| 72 | Multifunkční elektronický modul 25A (GEM) |
| 73 | 7,5A Osvětlení registrační značky |
| 74 | 15A Brzdové světlo |
| 75 | 10A Řídicí jednotka převodovky, pedál elektrického akcelerátoru |
| 76 | 7,5A Elektrická parkovací brzda |
| 77 | 25A Relé centrálního zamykání |
| 78 | 15A Stěrač zadního okna |
| 79 | 15A Elektricky sklopná zrcátka |
| 80 | 10A Vnitřní osvětlení, elektrická zrcátka |
| 81 | 20A Elektrický modul pravých zadních dveří |
| 82 | 20A Elektrický modul levých zadních dveří |
| 83 | 10A CD měnič, zábava pro zadní sedadla (RSE) |
| 84 | 10A Světla zpátečky, konektor přívěsu |
| 85 | Systém chlazení 10A |
| 86 | 20A Vyhřívaná sedadla |
| Relé | |
| K1 | Vyhřívané čelní sklo |
| K4 | Palivové čerpadlo |
| K5 | Denní světla |

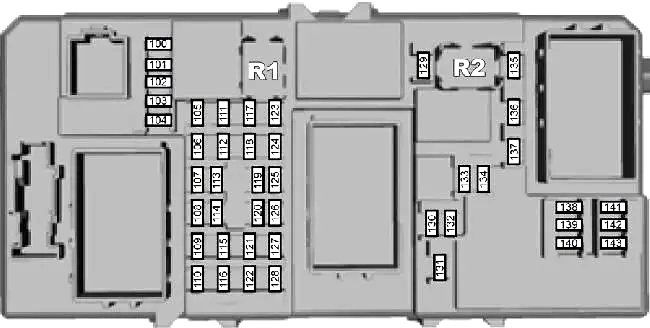

Schéma pojistek v kabině (2007-2010) – Ford C-MAX
| Číslo | Ampéráže [A] | Popis |
| 100 | 10 | Napájení zapalování elektronických modulů |
| 101 | 20 | Elektrický modul střešního okna;
Elektrické sedadlo řidiče, |
| 102 | 10 | Ovládání topení;
Sloupek řízení; Filtrování pevných částic; Přijímač dálkového ovládání. |
| 103 | 10 | Napájení z baterie ovládání osvětlení |
| 104 | 10 | Úspora baterie;
Vnitřní osvětlení. |
| 105 | 25 | Vyhřívané čelní sklo |
| 106 | 20 | Systém bez klíče |
| 107 | 10 | Napájení baterie palubní desky;
Diagnostika na palubě. |
| 108 | 7,5 | Příslušenství pro palubní desku
(audio a navigační jednotka). |
| 109 | 20 | Zapalovač cigaret,
dodatečná napájecí zásuvka vzadu |
| 110 | 10 | Napájení zapalování denních světel
pro spínač osvětlení. |
| 111 | 15 | Palivové čerpadlo (pouze benzínový motor) |
| 112 | 15 | Napájení baterie audio modulů |
| 113 | 10 | Denní světla (parkovací světla) |
| 114 | 10 | Napájení zapalování palubní desky;
Imobilizér motoru. |
| 115 | 7,5 | Napájení zapalování ovládání osvětlení |
| 116 | 20 | Mlhová světla |
| 117 | 7,5 | Osvětlení registrační značky |
| 118 | 20 | Modul dveří, zadní levé |
| 119 | 15 | Dodatečná napájecí zásuvka v zavazadlovém prostoru |
| 25 | Dodatečná napájecí zásuvka v zavazadlovém prostoru
(vozidla s tažným modulem). |
|
| 120 | 20 | Modul dveří, zadní pravé |
| 121 | 20 | Přední vyhřívaná sedadla |
| 122 | 10 | Modul airbagu |
| 123 | 7,5 | Vyhřívaná vnější zrcátka |
| 124 | 7,5 | Parkovací světla, boční světla, zadní světla
(na levé straně). |
| 125 | 7,5 | Parkovací světla, boční světla, zadní světla
(pravá strana). |
| 126 | 20 | Systém bez klíče |
| 127 | 25 | Elektrická okna |
| 128 | – | Nepoužívá se |
| 129 | 20 | Stěrače |
| 130 | – | Nepoužívá se |
| 131 | 15 | Stěrač zadního okna |
| 132 | 15 | Brzdová světla |
| 133 | 25 | Relé centrálního zamykání, modul dveří pro cestující |
| 134 | 20 | Centrální zamykání, modul dveří pro řidiče |
| 135 | 20 | Denní světla |
| 136 | 15 | Čerpadlo ostřikovače, vyhřívané trysky |
| 137 | 10 | Akustický signál rezervy |
| 138 | 10 | Modul řízení motoru;
Pedál akcelerátoru; Automatická převodovka. |
| 139 | 10 | Mlhová světla pravá strana |
| 140 | 10 | Mlhová světla levá strana |
| 141 | 10 | Žárovka couvacího světla, elektrická zrcátka |
| 142 | 15 | Mlhová světla pravá strana |
| 143 | 15 | Mlhová světla levá strana |
| Relé | |
| R1 | Palivové čerpadlo |
| R2 | Nepoužívá se |
Ford C-MAX (2010-2015) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford C-MAX (2010-2015) je pojistka 61 v pojistkové skříňce v kabině.

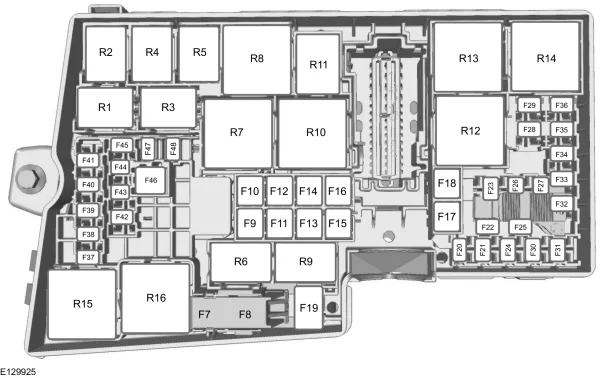

Pojistková skříňka v motorovém prostoru
Ford C-MAX – pojistky – poloha
| Č. | Ampéráže [A] | Popis |
| 7 | 40 | Čerpadlo systému proti zablokování |
| 8 | 30 | Ventil systému proti zablokování |
| 9 | Ostřikovací systém světlometů | |
| 10 | Ventilátor topení | |
| 11 | Modul kvality napětí | |
| 12 | Relé řízení motoru | |
| 13 | Relé startovacího motoru | |
| 14 | Vyhřívané čelní sklo (pravá strana) | |
| 15 | Ventilátor intercooleru – 1,0 l EcoBoost | |
| 16 | Vyhřívané čelní sklo (levá strana) | |
| 17 | Ohřívač paliva | |
| 18 | Stěrač | |
| 19 | 5 | Systém proti zablokování; Elektronický modul stabilizačního programu. |
| 20 | 15 | Klaksón |
| 21 | 5 | Spínač brzdových světel |
| 22 | 15 | Systém monitorování baterie |
| 23 | 5 | Vinutí relé; Modul spínače řízení osvětlení. |
| 24 | 20 | Při napájení vzadu |
| 25 | 10 | Elektrická vnější zrcátka |
| 26 | 15 | Modul řízení systému přenosu |
| 27 | 15 | Spojka klimatizace |
| 28 | – | Není použito |
| 29 | 25 | Vyhřívané zadní sklo |
| 30 | 5 | Modul řízení systému přenosu |
| 31 | – | Není použito |
| 32 | 10 | Ventil pro recirkulaci výfukových plynů; Ventily pro kontrolu víření; Vyhřívaný senzor kyslíku ve výfukových plynech (řízení motoru); Elektronické relé modulu řízení ventilátoru (cívka); Provoz na modulu čerpadla vody – 1,0 l EcoBoost. |
| 33 | 10 | Zapalovací cívky |
| 34 | 10 | Vstřikovače |
| 35 | 5 | Cívka relé intercooleru |
| 15 | Ohřívač filtru (naftový motor) | |
| 36 | 10 | Modul řízení systému přenosu |
| 37 | – | Není použito |
| 38 | 15 | Modul řízení motoru; Modul řízení převodovky. |
| 39 | 5 | Modul řízení světlometů |
| 40 | 5 | Elektrické posilovače řízení |
| 41 | 20 | Modul řízení karoserie |
| 42 | 15 | Stěrač zadního skla |
| 43 | 15 | Nastavení světlometů |
| 44 | – | Není použito |
| 45 | 10 | Vyhřívané trysky na stěrače |
| 46 | 25 | Elektrická okna (přední) |
| 47 | 7,5 | Vyhřívaná vnější zrcátka |
| 48 | 15 | Odpařovač |

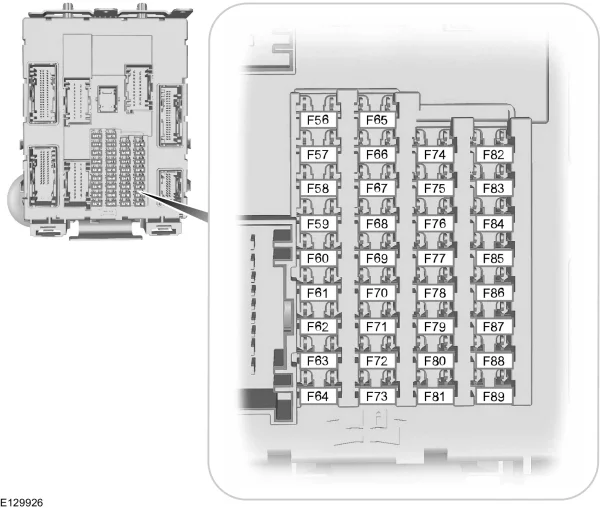

Pojistková skříňka v kabině
| Č. | Ampéráž [A] | Popis |
| 56 | 20 | Napájení palivového čerpadla |
| 57 | – | Není použito |
| 58 | – | Není použito |
| 59 | 5 | Napájení pasivního antiradaru. |
| 60 | 10 | Vnitřní osvětlení; Sada spínačů dveří řidiče; Odkládací schránka. |
| 61 | 20 | Zapalovač cigaret |
| 62 | 5 | Modul senzoru deště; Zrcadlo s automatickou funkcí zatmění. |
| 63 | – | Není použito |
| 64 | – | Není použito |
| 65 | 10 | Otevření zadního víka |
| 66 | 20 | Uzamčení dveří řidiče; Dvojité uzamčení. |
| 67 | 7,5 | Informační a zábavní displej |
| 68 | 15 | Uzamčení sloupku řízení |
| 69 | 5 | Sada směrových světel |
| 70 | 20 | Centrální zamykání |
| 71 | 10 | Klimatizace |
| 72 | 7,5 | Modul řízení na volantu |
| 73 | 7,5 | Alarm, diagnostika palubního systému II |
| 74 | 15 | Světlomety |
| 75 | 15 | Přední mlhová světla |
| 76 | 10 | Žárovka couvacího světla |
| 77 | 20 | Čerpadlo stěrače |
| 78 | 5 | Spínač zapalování nebo tlačítko startování. |
| 79 | 15 | Modul hlasové asistence; Rádio; Navigační systém; DVD přehrávač; CD měnič; Tlačítko zamknutí dveří. |
| 80 | – | Nepoužívá se |
| 81 | 5 | Senzor pohybu uvnitř; Rádiový přijímač; Sluneční clony. |
| 82 | 20 | Hmotnost čerpadla stěrače |
| 83 | 20 | Základna centrálního zamykání |
| 84 | 20 | Zamknutí dveří řidiče a dvojité zamknutí základny |
| 85 | 7,5 | Rádio; Navigační systém; Spínač airbagu pro cestující; Spínač vyhřívaných předních sedadel; Vyhřívání na stojato; Manuální modul vyhřívání klimatizace. |
| 86 | 10 | Systém udržování |
| 87 | – | Nepoužívá se |
| 88 | – | Nepoužívá se |
| 89 | – | Nepoužívá se |
Pojistková skříňka v zavazadlovém prostoru
| Číslo | Ampéráže [A] | Popis |
| 1 | – | Není používáno |
| 2 | 10 | Modul vozidla bez klíče |
| 3 | 5 | Rukojeti dveří vozidla bez klíče |
| 4 | 25 | Modul dveří (přední levé) (elektrická okna, centrální zamykání, vnější zrcátko s elektrickým sklápěcím mechanismem, vyhřívané vnější zrcátko) |
| 5 | 25 | Modul dveří (přední pravé) (elektrická okna, centrální zamykání, vnější zrcátko s elektrickým sklápěcím mechanismem, vyhřívané vnější zrcátko) |
| 6 | 25 | Modul dveří (zadní levé) (elektrická okna) |
| 7 | 25 | Modul dveří (zadní pravé) (elektrická okna) |
| 8 | 10 | Klaksón alarmu |
| 9 | 25 | Sedadlo řidiče s elektrickým ovládáním |
| 10 | – | Není používáno |
| 11 | – | Není používáno |
| 12 | 10 | Modul klimatizace |
| 13 | 5 | Modul sady ukazatelů |
| 14 | 7,5 | Informační a zábavní displej; Modul GPS (s modulem start-stop). |
| 15 | 15 | Audio jednotka; Modul ovládacího panelu audio systému. |
| 16 | – | Není používáno |
| 17 | – | Není používáno |
| 18 | – | Není používáno |
| 19 | – | Není používáno |
| 20 | – | Není používáno |
| 21 | – | Není používáno |
| 22 | – | Není používáno |
| 23 | – | Není používáno |
| 24 | 30 | Měnič výkonu |
| 25 | 25 | Elektrické dveře |
| 26 | 40 | Příslušenství, modul přívěsu |
| 27 | – | Nepoužívá se |
| 28 | – | Nepoužívá se |
| 29 | 5 | Monitor mrtvého úhlu; Asistence při udržování jízdního pruhu; Aktivní zastavení ve městě; Záložní kamera (bez modulu start-stop). |
| 5 | Rozšířený signál zapnutí (s modulem start-stop) | |
| 30 | 5 | Modul asistence při parkování |
| 31 | – | Nepoužívá se |
| 32 | 5 | Měnič výkonu |
| 33 | – | Nepoužívá se |
| 34 | 15 | Vyhřívané sedadlo řidiče |
| 35 | 15 | Vyhřívané sedadlo předního spolujezdce |
| 36 | – | Nepoužívá se |
| 37 | 20 | Systém slunečních clon |
| 38 | – | Nepoužívá se |
| 39 | – | Nepoužívá se |
| 40 | – | Nepoužívá se |
| 41 | – | Nepoužívá se |
| 42 | – | Nepoužívá se |
| 43 | – | Nepoužívá se |
| 44 | – | Nepoužívá se |
| 45 | – | Nepoužívá se |
| 46 | 5 | Monitor mrtvého úhlu; Asistence při udržování jízdního pruhu; Záložní kamera (s modulem start-stop) |
Ford C-MAX (2015) – schéma pojistkové skříňky (do 22-06-2015)
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford C-MAX (2015) je pojistka F61 v pojistkové skříňce v kabině.
Pojistková skříňka v motorovém prostoru
| Č. | Amp [A] | Popis |
| F7 | 40 ** | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F8 | 30 ** | Elektronický stabilizační program |
| F9 | 20 ** | Ostřikovací zařízení světlometů |
| F10 | 40 ** | Motor ventilátoru |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul řízení systému přenosu |
| F13 | 30 ** | Relé startovacího motoru |
| F14 | 40 ** | Vyhřívaný prvek předního skla na pravé straně |
| F15 | 25 * | Ventilátor intercooleru (1,0 l) |
| 40 ** | Relé chlazení ventilátoru 1 | |
| F 16 | 40 ** | Vyhřívaný prvek předního skla na levé straně |
| F17 | 20 ** | Přídavné topení |
| F18 | 20 ** | Stěrače |
| F19 | 5 * | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F20 | 15 * | Klaksón |
| F21 | 5 * | Brzdová světla |
| F22 | 15 * | Systém monitorování baterie |
| F23 | 5 * | Cívky relé; Ovládání osvětlení. |
| F24 | 20 ** | Napájecí zásuvka v zavazadlovém prostoru |
| F25 | – | Nepoužívá se |
| F26 | 25 * | Modul řízení převodovky (TMC 6F35) |
| 15 * | Modul řízení převodovky (TMC MPS6) |
| F27 | 15 * | Spínač klimatizace |
| F28 | 7,5 * | Zadní kamera. Systém varování před kolizí |
| F29 | – | Nepoužívá se |
| F30 | 5 * | Modul řízení systému přenosu |
| F31 | – | Nepoužívá se |
| F32 | 10 * | Modul řízení systému přenosu; Relé modulu ventilátoru chlazení. |
| F33 | 15 * | Modul řízení systému přenosu; Zapalovací cívky. |
| F34 | 10 * | Modul řízení systému přenosu |
| F35 | 10 * | Senzor přítomnosti vody v palivu; Modul řízení systému přenosu; Zapalovací cívky. |
| F36 | – | Nepoužívá se |
| F37 | – | Nepoužívá se |
| F38 | 15 * | Modul řízení systému přenosu |
| F39 | 5 * | Nastavení světlometů |
| F40 | 5 * | Elektronické posilování řízení |
| F41 | 20 ** | Modul řízení karoserie |
| F42 | – | Nepoužívá se |
| F43 | 15 * | Nastavení světlometů; Adaptivní přední osvětlení. |
| F44 | 5 * | Adaptivní tempomat |
| F45 | 10 * | Vyhřívaná tryska ostřikovače |
| F46 | 25 * | Ventilátor chlazení |
| F47 | – | Nepoužívá se |
| F48 | 15 * | Odmlžovač filtru pevných částic |
| * Mini pojistky** Pojistky s kazetou | ||
| Relé | Popis |
| R1 | Ventilátor intercooleru |
| R2 | Klaksón |
| R3 | Odmlžovač filtru pevných částic |
| R4 | Relé zapnutí/vypnutí stěračů čelního skla |
| R5 | Ostřikovací systém světlometů |
| R6 | Relé vysoká/nízká úroveň předních stěračů |
| R7 | Vyhřívané přední sklo |
| R8 | Relé chladicího ventilátoru |
| R9 | Nepoužívá se |
| R10 | Relé chladicího ventilátoru |
| R11 | Spojka klimatizace |
| R12 | Relé chladicího ventilátoru |
| R13 | Motor ventilátoru |
| R14 | Modul řízení motoru |
| R15 | Relé startovacího motoru |
| R16 | Zapalování |
Pojistková skříňka v kabině
| Č. | Amp [A] | Popis |
| F56 | 20 | Palivové čerpadlo |
| F57 | – | Nepoužívá se |
| F58 | – | Nepoužívá se |
| F59 | 5 | Pasivní přijímač-vysílač proti krádeži |
| F60 | 10 | Vnitřní osvětlení; Sada spínačů dveří řidiče; Lampa na rukavice; Ambientní světlo. |
| F61 | 20 | Zapalovač cigaret vpředu; Body pomocného napájení vzadu. |
| F62 | 5 | Automatické stěrače; Senzor vlhkosti; Vnitřní zrcátko s funkcí automatického zatemnění. |
| F63 | 10 | Adaptivní tempomat |
| F64 | – | Nepoužívá se |
| F65 | 10 | Otevírání zadních dveří |
| F66 | 20 | Uzamčení dveří řidiče; Uzamčení krytu paliva; Dvojité centrální zamykání. |
| F67 | 7,5 | Modul SYNC; Modul globálního polohovacího systému; Informační a zábavní displej. |
| F68 | 15 | Elektrické uzamčení sloupku řízení |
| F69 | 5 | Sada směrových světel |
| F70 | 20 | Centrální zamykání |
| F71 | 7,5 | Klimatizace |
| F72 | 7,5 | Modul řízení |
| F73 | 7,5 | Připojení dat; Ukazatel baterie. |
| F74 | 15 | Světlomety |
| F75 | 15 | Přední mlhová světla |
| F76 | 10 | Světla zpátečky |
| F77 | 20 | Čerpadlo na ostřikování předního a zadního skla |
| F78 | 5 | Zapalování; Stiskněte spínač zapalování; Modul vozidla bez klíče. |
| F79 | 15 | Audio jednotka; Spínač nouzových světel; Elektronický obkladový panel. |
| F80 | 20 | Otevíratelná střecha |
| F81 | 5 | Interní pohybový senzor; Rádiový přijímač. |
| F82 | 20 | Čerpadlo na ostřikování předního a zadního skla |
| F83 | 20 | Centrální zamykání |
| F84 | 20 | Odemknutí dveří řidiče; Odemknutí víčka paliva; Dvojité centrální zamykání. |
| F85 | 7,5 | Klimatizace; Relé stěrače; Přídavné topení; Rádio; Adaptivní tempomat. |
| F86 | 10 | Modul na kontrolu omezení; Systém klasifikace cestujících. |
| F87 | 15 | Vyhřívaný volant |
| F88 | 20 | Modul kvality napětí |
| F89 | – | Nepoužívá se |
Pojistková skříňka v zavazadlovém prostoru
| Nr | Amp [A] | Popis |
| F1 | 5 * | |
| F2 | – | Nepoužívá se |
| F3 | 5 * | Rukojeti dveří vozidla bez klíče |
| F4 | 25 * | Ovládání předních levých dveří |
| F5 | 25 * | Ovládání předních pravých dveří |
| F6 | 25 * | Ovládání zadních levých dveří |
| F7 | 25 * | Ovládání zadních pravých dveří |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo řidiče |
| F10 | 25 * | Elektrická okna |
| F11 | 5 | Napájení cívky relé |
| F12 | – | Nepoužívá se |
| F13 | – | Nepoužívá se |
| F14 | – | Nepoužívá se |
| F15 | – | Nepoužívá se |
| F 16 | – | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | – | Nepoužívá se |
| F21 | – | Nepoužívá se |
| F22 | – | Nepoužívá se |
| F23 | – | Nepoužívá se |
| F24 | 30 ** | Převodník napájení DC/AC |
| F25 | 25 * | Elektrické zadní dveře |
| F26 | 40 ** | Modul tažení přívěsu |
| F27 | 30 ** | Odmlžovač zadního skla |
| F28 | – | Nepoužívá se |
| F29 | 5 * | Monitor mrtvého úhlu; Systém udržování jízdního pruhu; Aktivní město; Zadní kamera. |
| F30 | 5 * | Modul parkovací asistence |
| F31 | – | Nepoužívá se |
| F32 | 5 * | Převodník napájení DC/AC |
| F33 | 15 * | Relé zadního stěrače |
| F34 | 15 * | Vyhřívané sedadlo řidiče |
| F35 | 15 * | Vyhřívané sedadlo spolujezdce |
| F36 | – | Nepoužívá se |
| F37 | 15 | Sluneční clona |
| F38 | – | Nepoužívá se |
| F39 | – | Nepoužívá se |
| F40 | – | Nepoužívá se |
| F41 | – | Nepoužívá se |
| F42 | – | Nepoužívá se |
| F43 | – | Nepoužívá se |
| F44 | 10 | Elektrická vnější zrcátka |
| F45 | 7,5 | Vyhřívaná vnější zrcátka |
| F46 | – | Nepoužívá se |
| * Mini pojistky** Pojistky do kazety | ||
| Relé | Popis |
| R1 | Startování |
| R2 | Vyhřívané zadní sklo |
| R3 | Stěrač zadního skla |
| R4 | Nepoužívá se |
| R5 | Akustický signál proti krádeži |
| R6 | zpožděné napájení příslušenství |
Ford C-MAX (2015-2019) – schéma pojistkové skříňky (od 23-06-2015)
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford C-MAX je pojistka F61 v pojistkové skříňce v kabině a F24 v pojistkové skříňce v motorovém prostoru.
Pojistková skříňka v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| F7 | 40 ** | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F8 | 30 ** | Elektronický stabilizační program |
| F9 | 20 ** | Ostřikovací systém světlometů |
| F10 | 40 ** | Motor ventilátoru |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul řízení systému přenosu |
| F13 | 30 ** | Relé motoru startování |
| F14 | 40 ** | Vyhřívaný prvek čelního skla na pravé straně. |
| F15 | 25 * | Ventilátor intercooleru (1,0 l) |
| 40 ** | Relé chladicího ventilátoru 1 | |
| F 16 | 40 ** | Vyhřívaný prvek čelního skla na levé straně. |
| F17 | 20 ** | Pomocné topení |
| F18 | 20 ** | Stěrače |
| F19 | 5 * | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F20 | 15 * | Klaksón |
| F21 | 5 * | Brzdová světla |
| F22 | 15 * | Systém monitorování baterie |
| F23 | 5 * | Cívky relé; Ovládání osvětlení. |
| F24 | 20 ** | Napájecí zásuvka v zavazadlovém prostoru |
| F25 | – | Nepoužívá se |
| F26 | 25 * | Modul řízení převodovky (TMC 6F35). |
| 15 * | Modul řízení převodovky (TMC MPS6). |
| F27 | 15 * | Spojka klimatizace |
| F28 | 7,5 * | Zadní kamera. Systém upozornění na kolizi |
| F29 | – | Nepoužívá se |
| F30 | 5 * | Modul řízení systému přenosu |
| F31 | – | Nepoužívá se |
| F32 | 10 * | Modul řízení systému přenosu; Relé modulu ventilátoru chlazení |
| F33 | 15 * | Modul řízení systému přenosu; Cívky zapalování. |
| F34 | 10 * | Modul řízení systému přenosu |
| F35 | 10 * | Senzor přítomnosti vody v palivu; Modul řízení systému přenosu; Cívky zapalování. |
| F36 | – | Nepoužívá se |
| F37 | – | Nepoužívá se |
| F38 | 15 * | Modul řízení systému přenosu |
| F39 | 5 * | Nastavení světlometů |
| F40 | 5 * | Elektronické posilování řízení |
| F41 | 20 ** | Modul řízení karoserie |
| F42 | – | Nepoužívá se |
| F43 | 15 * | Nastavení světlometů; Adaptivní přední osvětlení. |
| F44 | 5 * | Adaptivní tempomat |
| F45 | 10 * | Vyhřívaná tryska na mytí |
| F46 | 25 * | Ventilátor chlazení |
| F47 | – | Nepoužívá se |
| F48 | 15 * | Odmlžovací systém zadního skla |
| * Mini pojistky** Pojistky s kazetou | ||
| Relé | Popis |
| R1 | Ventilátor intercooleru |
| R2 | Klaksón |
| R3 | Přístroj na odmrazování filtru pevných částic |
| R4 | Relé chladicího ventilátora. |
| R5 | Relé zapnutí/vypnutí předních stěračů. |
| R6 | Relé vysokých/nízkých otáček předního stěrače. |
| R7 | Vyhřívané čelní sklo |
| R8 | Relé chladicího ventilátora |
| R9 | Ostřikovací tryska světlometů |
| R10 | Relé startovacího motoru |
| R11 | Spojka klimatizace |
| R12 | Relé chladicího ventilátora |
| R13 | Motor ventilátora |
| R14 | Modul řízení motoru |
| R15 | Relé startovacího motoru |
| R16 | Zapalování |
Pojistková skříňka v kabině
| Číslo | Ampéry [A] | Popis |
| F56 | 20 | Palivové čerpadlo |
| F57 | – | Nepoužívá se |
| F58 | – | Nepoužívá se |
| F59 | 5 | Vysílač-přijímač pasivního alarmu |
| F60 | 10 | Vnitřní osvětlení; Sada spínačů dveří řidiče; Lampa v odkládací schránce; Ambientní osvětlení. |
| F61 | 20 | Zapalovač cigaret vpředu; Body pomocného napájení vzadu. |
| F62 | 5 | Automatický stěrač; Senzor vlhkosti; Zrcadlo se samočinným zatemněním. |
| F63 | 10 | Adaptivní tempomat |
| F64 | – | Nepoužívá se |
| F65 | 10 | Otevírání zdvihacího víka |
| F66 | 20 | Zamykání dveří řidiče; Zamykání víčka paliva; Dvojité centrální zamykání. |
| F67 | 7,5 | Modul SYNC; Modul globálního polohování; Informační a zábavní displej. |
| F68 | 15 | Elektrické blokování sloupku řízení |
| F69 | 5 | Sada směrových světel |
| F70 | 20 | Centrální zamykání |
| F71 | 7,5 | Klimatizace |
| F72 | 7,5 | Modul řízení |
| F73 | 7,5 | Údaje rozhraní; Signalizátor baterie. |
| F74 | 15 | Světlomety |
| F75 | 15 | Přední mlhová světla |
| F76 | 10 | Světla zpátečky |
| F77 | 20 | Čerpadlo ostřikovače předního a zadního skla |
| F78 | 5 | Zapalování; Spínač zapalování; Modul vozidla bez klíče. |
| F79 | 15 | Audio jednotka; Spínač výstražných světel; Elektronický obkladový panel. |
| F80 | 20 | Otevíratelná střecha |
| F81 | 5 | Senzor pohybu uvnitř; Přijímač rádiových frekvencí. |
| F82 | 20 | Čerpadlo ostřikovače předního a zadního skla |
| F83 | 20 | Centrální zamykání |
| F84 | 20 | Deaktivace dveří řidiče; Deaktivace uzávěru paliva; Dvojité centrální zamykání. |
| F85 | 7,5 | Klimatizace; Relé zadního stěrače; Pomocné topení; Rádiový přijímač; Adaptivní tempomat. |
| F86 | 10 | Modul řízení limitů; Systém klasifikace pasažérů. |
| F87 | 15 | Vyhřívaný volant |
| F88 | 20 | Modul kvality napětí |
| F89 | – | Nepoužívá se |
Pojistková skříňka v zavazadlovém prostoru
| Č. | Ampéry [A] | Popis |
| F1 | 5 * | Bezdrátová nabíječka |
| F2 | – | Nepoužívá se |
| F3 | 5 * | Rukojeti dveří vozidla bez klíče |
| F4 | 25 * | Ovládání předních levých dveří |
| F5 | 25 * | Ovládání předních pravých dveří |
| F6 | 25 * | Ovládání zadních levých dveří |
| F7 | 25 * | Ovládání zadních pravých dveří |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo řidiče |
| F10 | 25 * | Elektrická okna |
| F11 | 5 | Napájení cívky relé |
| F12 | – | Nepoužívá se |
| F13 | – | Nepoužívá se |
| F14 | – | Nepoužívá se |
| F15 | – | Nepoužívá se |
| F 16 | – | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | – | Nepoužívá se |
| F21 | – | Nepoužívá se |
| F22 | – | Nepoužívá se |
| F23 | – | Nepoužívá se |
| F24 | 30 ** | Převodník napájení DC/AC |
| F25 | 25 * | Elektrické zadní dveře |
| F26 | 40 ** | Modul tažení přívěsu |
| F27 | 30 ** | Odmlžovač zadního skla |
| F28 | – | Nepoužívá se |
| F29 | 5 * | Monitor mrtvého úhlu; Systém udržování jízdního pruhu; Aktivní město; Zadní kamera. |
| F30 | 5 * | Modul asistence při parkování |
| F31 | – | Nepoužívá se |
| F32 | 5 * | Převodník napájení DC/AC |
| F33 | 15 * | Relé zadního stěrače |
| F34 | 15 * | Vyhřívané sedadlo řidiče |
| F35 | 15 * | Vyhřívané sedadlo pasažéra |
| F36 | – | Nepoužívá se |
| F37 | 15 | Sluneční clona |
| F38 | – | Nepoužívá se |
| F39 | – | Nepoužívá se |
| F40 | – | Nepoužívá se |
| F41 | – | Nepoužívá se |
| F42 | – | Nepoužívá se |
| F43 | – | Nepoužívá se |
| F44 | 10 | Externí zrcátka elektricky nastavitelná |
| F45 | 7,5 | Vyhřívaná externí zrcátka |
| F46 | – | Nepoužívá se |
| Relé | Popis |
| R1 | Startování |
| R2 | Vyhřívané zadní sklo |
| R3 | Zadní stěrač |
| R4 | Nepoužívá se |
| R5 | Akustický signál proti krádeži |
| R6 | zpožděné napájení příslušenství |
O Ford C-MAX (2003-2019)
Ford C-MAX, vyráběný v letech 2003 až 2019, je kompaktní víceúčelové vozidlo (MPV), které nabízí prostorný interiér a flexibilitu pro rodinné potřeby. Tento model je známý svou spolehlivostí a komfortem během jízdy. Ford C-MAX byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly vyvážený výkon a efektivní spotřebu paliva. V průběhu let prošel několika modernizacemi, které zlepšily jeho technologické vybavení a bezpečnostní prvky, čímž se stal oblíbeným mezi řidiči hledajícími praktické a pohodlné vozidlo.
Schéma pojistkové skříňky Ford C-MAX
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford C-MAX, která je nezbytná pro identifikaci a výměnu pojistek. V typickém Ford C-MAX se pojistková skříňka nachází v prostoru pro pasažéry, obvykle pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přístup k přesným informacím o její konfiguraci.
