Ford Focus C307 (2007-2015) – pojistková skříňka
Ford Focus C307 (2007-2015) – schéma pojistek
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Focus C307 (2007-2015) je pojistka 109 v pojistkové skříňce v kabině.

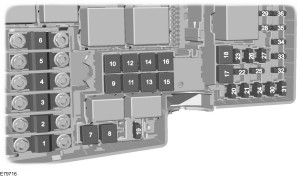

Pojistková skříňka v motorovém prostoru
| Č. | Amp [A] | Popis |
| 1 | 40 | Ventilátor chlazení |
| 2 | 80 | Posilovač řízení |
| 3 | 60 | Napájení pojistkové skříňky
cestujícího 1. |
| 4 | 60 | Napájení pojistkové skříňky
cestujícího 2. |
| 5 | 80 | Přídavné topení |
| 6 | 60 | Žhavicí svíčka (pouze diesel) |
| 7 | 30 | ABS, čerpadlo kontroly stability |
| 8 | 20 | ABS, ventily kontroly stability |
| 9 | 20 | Modul kontroly pohonné
jednotky (PCM) |
| 10 | 30 | Ventilátor klimatizace |
| 11 | 20 | Klíč na zapalování |
| 12 | 40 | Relé zapalování 15l |
| 13 | 20 | Cívka startéru |
| 14 | 40 | Vyhřívané čelní sklo, pravá strana |
| 15 | 30 | Relé ventilátoru chlazení
(Sigma – pouze bez A/C). |
| 16 | 40 | Vyhřívané čelní sklo, levá strana |
| 17 | 30 | Skleněný střešní panel |
| 18 | 30 | Invertor výkonu |
| 19 | 10 | Modul ABS |
| 20 | 15 | Klaksón |
| 21 | 20 | Přídavné topení |
| 22 | 10 | Modul posilovače řízení |
| 23 | 30 | Stěrač světlometů |
| 24 | 15 | Přídavné topení
(pouze diesel) |
| 25 | 10 | Zapalování, relé |
| 26 | 15 | Automatická převodovka |
| 10 | Kontinuální napájení PCM
(pouze Focus ST a Focus RS). |
|
| 27 | 10 | Spojka klimatizace |
| 28 | 10 | Monitorování žhavicích svíček
(pouze diesel) |
| 29 | 10 | Klimatizace bi-zóna |
| 30 | 3 | PCM, automatická převodovka |
| 31 | 10 | Inteligentní nabíjení senzoru baterie |
| 32 | 10 | Automatická převodovka |
| 10 | Napájení vstřikovačů paliva
(pouze Focus ST a Focus RS) |
|
| 33 | 10 | Vyhřívané kyslíkové senzory
(pouze benzín) |
| 10 | Bypass ventil intercooleru
(pouze diesel) |
|
| 20 | Vyhřívaný kyslíkový senzor
(pouze Focus ST a Focus RS) |
|
| 34 | 10 | Vstřikovače, zapalovací transformátory |
| 35 | 10 | PCM, ventily, solenoidy |
| 36 | 10 | PCM |
Pojistková skříňka v kabině
| Číslo | Amp [A] | Popis |
| 100 | 10 | Napájení zapalování elektronických modulů |
| 101 | 20 | Elektrický modul ovládání otevírací střechy;
Elektrické sedadlo řidiče; Modul ovládání střechy (pouze kabriolet). |
| 102 | 10 | Ovládání topení;
Sloupek řízení; Filtr pevných částic; Přijímač dálkového ovládání. |
| 103 | 10 | Napájení baterie pro ovládání osvětlení |
| 104 | 10 | Úspora baterie;
Vnitřní osvětlení, |
| 105 | 25 | Vyhřívané čelní sklo |
| 106 | 20 | Systém bezklíčového vstupu |
| 107 | 10 | Napájení baterie přístrojové desky;
Diagnostika palubního systému. |
| 108 | 7,5 | Příslušenství pro panel
(audio a navigační jednotka) |
| 109 | 20 | Zapalovač cigaret;
Dodatečná napájecí zásuvka vzadu. |
| 110 | 10 | Napájení zapalování denních světel na spínači osvětlení |
| 111 | 15 | Palivové čerpadlo (pouze benzínový motor) |
| 112 | 15 | Napájení baterie pro audio moduly |
| 113 | 10 | Denní světla
(osvětlení polohy). |
| 114 | 10 | Napájení zapalování přístrojové desky;
Imobilizér motoru. |
| 115 | 7,5 | Napájení zapalování ovládání osvětlení |
| 116 | 20 | Mlhová světla |
| 117 | 7,5 | Osvětlení evidenčního čísla |
| 118 | 20 | Modul dveří, levé zadní |
| 1119 | 15 | Dodatečná napájecí zásuvka v zavazadlovém prostoru |
| 25 | Dodatečná napájecí zásuvka v zavazadlovém prostoru
(vozidla s tažným modulem) |
|
| 120 | 20 | Modul dveří, pravé zadní |
| 121 | 20 | Vyhřívaná přední sedadla |
| 122 | 10 | Modul airbagu |
| 123 | 7,5 | Vyhřívaná vnější zrcátka |
| 124 | 7,5 | Poziční světla,
boční světla, zadní světla (na levé straně) |
| 125 | 7,5 | Poziční světla,
boční světla, zadní světla (pravá strana) |
| 126 | 20 | Systém keyless |
| 127 | 25 | Elektrická okna |
| 128 | – | Nepoužívá se |
| 129 | 20 | Spínače |
| 130 | – | Nepoužívá se |
| 131 | 15 | Stěrač zadního okna |
| 132 | 15 | Brzdová světla |
| 133 | 25 | Relé centrálního zamykání;
Modul dveří pro cestující. |
| 134 | 20 | Centrální zamykání, modul dveří řidiče |
| 135 | 20 | Denní světla |
| 136 | 15 | Čerpadlo ostřikovače;
Vyhřívané trysky ostřikovače. |
| 137 | 10 | Akumulátorový signalizátor |
| 138 | 10 | Modul řízení pohonného ústrojí;
Pedál akcelerátoru; Automatická převodovka. |
| 139 | 10 | Dálková světla pravá strana |
| 140 | 10 | Dálková světla, levá strana |
| 141 | 10 | Světlomet couvání, elektrická zrcátka |
| 142 | 15 | Parkovací světla, pravá strana |
| 143 | 15 | Parkovací světla, levá strana |
O Ford Focus C307 (2007-2015)
Ford Focus C307, vyráběný v letech 2007 až 2015, je oblíbený kompaktní automobil, který se vyznačuje svou spolehlivostí a všestranností. Tento model nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které se liší výkonem a spotřebou paliva. Interiér vozidla je navržen s důrazem na komfort a praktičnost, přičemž poskytuje dostatek prostoru pro cestující i zavazadla. Ford Focus C307 je známý také svými jízdními vlastnostmi, které zajišťují stabilitu a pohodlí na cestách.
Schéma pojistkové skříňky Ford Focus C307
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Focus C307, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v motorovém prostoru a v interiéru pod palubní deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesné informace o jejím obsahu.
