Ford Focus (1999-2018) – pojistková skříňka
Ford Focus (1999-2007) – schéma pojistek
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford Focus jsou pojistky č. 39 (pokud jsou přítomny) a č. 46 (2000-2001) nebo č. 47 (od 2002) v panelu pojistek palubní desky.
Index
Poloha panelu pojistek
Prostor pro cestující
Panel pojistek se nachází pod a vlevo od volantu, blízko pedálu brzdy (za krytem).
Motorový prostor
Panel distribuce napájení se nachází v motorovém prostoru.
Schémata panelů pojistek
2000, 2001
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2000, 2001)
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| № | Hodnocení zesilovače | Popis |
| 30 | 7,5 | ABS |
| 31 | 15 | Rádio |
| 32 | 10 | Spínač světla |
| 33 | 15 | Výstražný signál |
| 34 | 20 | Klaksón |
| 35 | 7,5 | Vnitřní světla, elektrická zrcátka |
| 36 | 7,5 | Centrální hodiny, elektronické moduly |
| 37 | — | Nepoužívá se |
| 38 | — | Nepoužívá se |
| 39 | 10 | Rezervní světla |
| 40 | — | Nepoužívá se |
| 41 | — | Nepoužívá se |
| 42 | — | Nepoužívá se |
| 43 | 15 | Zadní stěrač |
| 44 | 20 | Mlhová světla |
| 45 | — | Nepoužívá se |
| 46 | 15 | Zapalovač cigaret |
| 47 | 7,5 | Boční světla (levá) |
| 48 | 7,5 | Boční světla (pravá) |
| 49 | 25 | Ohřívání zadního skla |
| 50 | 7,5 | Rádio, centrální hodiny |
| 51 | — | Nepoužívá se |
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| 52 | — | Nepoužívá se |
| 53 | 10 | Rezervní světla |
| 54 | 15 | Brzdová světla |
| 55 | 20 | Přední stěrače |
| 56 | 25 | Přední elektrická okna |
| 57 | 25 | Zadní elektrická okna |
| 58 | 7,5 | Klimatizace, recirkulace vzduchu |
| 59 | 7,5 | Elektronické moduly, přístrojová deska |
| 60 | 7,5 | Modul airbagu |
| 61 | 7,5 | Spínač světla |
| 62 | — | Nepoužívá se |
| 63 | 20 | Blokování napájení (GEM) |
| Relé: | ||
| 17 | Startování | |
| 18 | Zadní stěrač s intervalovým chodem (může být připojen k relé 19) | |
| 19 | Přední stěrač s intervalovým chodem (může být připojen k relé 18) | |
| 20 | Nepoužívá se | |
| 21 | Nepoužívá se | |
| 22 | Nepoužívá se | |
| 23 | Klaksón | |
| 24 | Program úspory baterie | |
| 25 | Odmrazování zadního skla |
2002
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2002)
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| № | Hodnocení zesilovače | Popis |
| 30 | 10 | Spínač světla |
| 31 | 15 | Rádio |
| 32 | 15 | Směrovky, výstražná světla |
| 33 | 20 | Klaksón, elektrické sedadlo |
| 34 | 20 | Elektrická střecha |
| 35 | 7,5 | Vnitřní světla, elektrická zrcátka |
| 36 | 7,5 | Elektronické moduly, přístrojová deska |
| 37 | — | Nepoužívá se |
| 38 | — | Nepoužívá se |
| 39 | 15 | Zadní napájecí bod |
| 40 | 10 | Světla couvání (automatická převodovka) |
| 41 | 7,5 | Rádio (příslušenství) |
| 42 | 15 | Brzdová světla |
| 43 | 15 | Zadní stěrač |
| 44 | 20 | Mlhová světla |
| 45 | 7,5 | Recirkulace vzduchu, klimatizace |
| 46 | 7,5 | ABS |
| 47 | 20 | Zapalovač cigaret, přední napájecí bod |
| 48 | 10 | Datový konektor |
| 49 | 25 | Zadní odmrazování |
| 50 | 7,5 | Vyhřívaná zrcátka |
| 51 | — | Nepoužívá se |
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| 52 | 15 | Přední sedadla s vyhříváním |
| 53 | 10 | Rezervní světla (manuální převodovka) |
| 54 | 25 | Elektrická zadní okna |
| 55 | 25 | Elektrická přední okna |
| 56 | 7,5 | Klimatizace, recirkulace vzduchu |
| 57 | 7,5 | Elektronické moduly, přístrojová deska |
| 58 | 7,5 | Modul airbagu |
| 59 | 7,5 | Spínač světla |
| 60 | 7,5 | Elektronické moduly, přístrojová deska |
| 61 | 7,5 | Modul airbagu |
| 62 | 7,5 | Světlo evidenčního čísla |
| 63 | 20 | Blokování napájení (GEM) |
| Relé: | ||
| 17 | Startování | |
| 18 | Zadní stěrač s intervalem (může být připojen k relé 19) | |
| 19 | Přední stěrač s intervalem (může být připojen k relé 18) | |
| 20 | Nepoužívá se | |
| 21 | Nepoužívá se | |
| 22 | Nepoužívá se | |
| 23 | Klaksón | |
| 24 | Program úspory baterie | |
| 25 | Ohřívání zadního skla |
2002
Prostor pro cestující
Přiřazení pojistek v prostoru pro cestující (2002)
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| № | Hodnocení zesilovače | Popis |
| 30 | 10 | Spínač světla |
| 31 | 15 | Rádio |
| 32 | 15 | Směrovky, výstražná světla |
| 33 | 20 | Klaksón, elektrické sedadlo |
| 34 | 20 | Elektrická střecha |
| 35 | 7,5 | Vnitřní světla, elektrická zrcátka |
| 36 | 7,5 | Elektronické moduly, přístrojová deska |
| 37 | — | Nepoužívá se |
| 38 | — | Nepoužívá se |
| 39 | 15 | Zadní napájecí bod |
| 40 | 10 | Světla couvání (automatická převodovka) |
| 41 | 7,5 | Rádio (příslušenství) |
| 42 | 15 | Brzdová světla |
| 43 | 15 | Zadní stěrač |
| 44 | 20 | Mlhová světla |
| 45 | 7,5 | Recirkulace vzduchu, klimatizace |
| 46 | 7,5 | ABS |
| 47 | 20 | Zapalovač cigaret, přední napájecí bod |
| 48 | 10 | Datový konektor |
| 49 | 25 | Zadní odmrazování |
| 50 | 7,5 | Vyhřívaná zrcátka |
| 51 | — | Nepoužívá se |
| № | Hodnocení zesilovače | Popis |
|---|---|---|
| 52 | 15 | Vyhřívaná přední sedadla |
| 53 | 10 | Rezervní světla (manuální převodovka) |
| 54 | 25 | Elektrická zadní okna |
| 55 | 25 | Elektrická přední okna |
| 56 | 7,5 | Klimatizace, recirkulace vzduchu |
| 57 | 7,5 | Elektronické moduly, přístrojová deska |
| 58 | 7,5 | Modul airbagu |
| 59 | 7,5 | Spínač světla |
| 60 | 7,5 | Elektronické moduly, přístrojová deska |
| 61 | 7,5 | Modul airbagu |
| 62 | 7,5 | Světlo evidenčního čísla |
| 63 | 20 | Blokování napájení (GEM) |
| Relé: | ||
| 17 | Startování | |
| 18 | Zadní stěrač s intervalovým chodem (může být připojen k relé 19) | |
| 19 | Přední stěrač s intervalovým chodem (může být připojen k relé 18) | |
| 20 | Nepoužívá se | |
| 21 | Nepoužívá se | |
| 22 | Nepoužívá se | |
| 23 | Klaksón | |
| 24 | Program úspory baterie | |
| 25 | Ohřívání zadního skla |
Ford Focus Electric (2015-2016) – schéma pojistkové skříňky
Rok výroby: 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Focus Electric (2015-2016) je pojistka F61 v pojistkové skříňce v kabině.
Předběžná pojistková skříňka
| Č. | Amp [A] | Popis |
| F1 | 80 | Elektronická asistence řízení |
| F2 | 150 | Nabíjení 12V baterie. |
| F3 | 100 | Pojistková skříňka distribuce energie |
| F4 | 50 | Modul řízení karoserie (napájení) |
| F5 | 70 | První a druhý chladicí prvek vysokonapěťové baterie |
| F6 | 70 | Pojistková skříňka v prostoru pro cestující |
| F7 | – | Nepoužívá se |
| F8 | 50 | Ventilátor chlazení elektrického motoru |
| F9 | 50 | Modul řízení karoserie (napájení) |
| F10 | 40 | Třetí chladicí prvek vysokonapěťové baterie. |

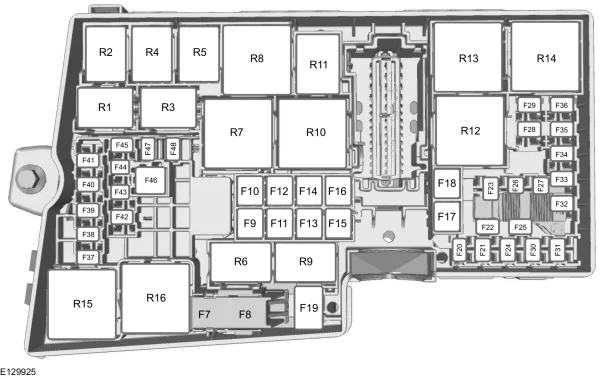

Pojistková skříňka v motorovém prostoru elektrického
| Číslo | Amp [A] | Popis |
| F7 | 40 ** | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F8 | 30 ** | Elektronický stabilizační program |
| F9 | – | Nepoužívá se |
| F10 | 40 ** | Motor ventilátoru |
| F11 | 40 ** | Vakuová pumpa |
| F12 | 40 ** | Relé řízení elektrického motoru |
| F13 | 40 ** | Modul řízení nabíjení baterie |
| F14 | 40 ** | Ohřívač chladicí kapaliny jeden |
| F15 | 30 ** | Modul řízení karoserie |
| F16 | 40 ** | Ohřívač chladicí kapaliny dva |
| F17 | – | Nepoužívá se |
| F18 | 20 ** | Stěrač čelního skla |
| F19 | 5 * | Systém prevence zablokování kol; Elektronický stabilizační program. |
| F20 | 15 * | Klaksón |
| F21 | 5 * | Spínač brzdových světel |
| F22 | 15 * | Systém monitorování baterie |
| F23 | 5 * | Vinutí relé |
| F24 | 5 * | Kontrola osvětlení |
| F25 | – | Nepoužívá se |
| F26 | 10 * | Modul řízení systému trakce |
| F27 | 15 | Svítící prstenec dveří pro nabíjení |
| F28 | 5 * | Monitorování čerpadla podtlaku |
| F29 | – | Nepoužito |
| F30 | 5 * | Modul řízení převodovky |
| F31 | 10 | Připojovací konektor dat |
| F32 | 10 | Ventil chladiva; Elektromagnetický ventil klimatizace; Elektromagnetický ventil chladicí jednotky. |
| F33 | 10 | Modul řízení systému trakce |
| F34 | 15 | Vysokonapěťová baterie |
| F35 | – | Nepoužito |
| F36 | 20 * | Čerpadlo chladicí kapaliny |
| F37 | 5 * | Zvukový signál vozidla pro chodce |
| F38 | 15 | Modul řízení systému trakce |
| F39 | 5 | Nastavení světlometů |
| F40 | 5 | Elektronická asistence řízení |
| F41 | 20 | Modul řízení karoserie |
| F42 | – | Nepoužito |
| F43 | 15 | Nastavení světlometů; Adaptivní přední osvětlení. |
| F44 | – | Nepoužito |
| F45 | – | Nepoužito |
| F46 | – | Nepoužito |
| F47 | – | Nepoužito |
| F48 | 5 * | Mechanická pojistka cívky relé |
| * Mini pojistky ** Pojistky s náplní | ||
Pojistková skříňka v kabině
| Číslo | Amp [A] | Popis |
| F56 | – | Nepoužívá se |
| F57 | – | Nepoužívá se |
| F58 | – | Nepoužívá se |
| F59 | 5 | Pasivní přijímač-vysílač proti krádeži |
| F60 | 10 | Vnitřní osvětlení; Sada spínačů dveří řidiče; Lampa v odkládací schránce; Ambientní osvětlení. |
| F61 | 20 | Zapalovač cigaret; Body pomocného napájení vzadu. |
| F62 | 5 | Senzor deště; Senzor vlhkosti; Zpětné zrcátko s automatickou funkcí stmavení. |
| F63 | – | Nepoužívá se |
| F64 | – | Nepoužívá se |
| F65 | 10 | Otevírání zavazadlového prostoru |
| F66 | 20 | Zamknutí dveří řidiče; Dvojité zamknutí. |
| F67 | 10 | Modul rozhraní předního displeje; Modul globálního polohovacího systému; Konektivita s telefonem Bluetooth a hlasové ovládání; Modul SYNC. |
| F68 | 15 | Elektrické zamknutí sloupku řízení |
| F69 | 5 | Sada směrových světel |
| F70 | 20 | Centrální zamykání |
| F71 | 10 | Klimatizace |
| F72 | 7,5 | Modul řízení |
| F73 | 7,5 | Hlasový signál s napájením z baterie (systém varování); Diagnostický systém na palubě. |
| F74 | 15 | Světlomety |
| F75 | – | Nepoužito |
| F76 | 10 | Světlo couvání |
| F77 | 20 | Čerpadlo ostřikovače čelního skla |
| F78 | 5 | Zapalování; Spínač zapalování. |
| F79 | 15 | Audio jednotka; Spínač nouzových světel; Spínač zamykání dveří. |
| F80 | – | Nepoužito |
| F81 | 5 | Senzor pohybu uvnitř; Přijímač rádiových frekvencí. |
| F82 | 20 | Čerpadlo ostřikovače čelního skla |
| F83 | 20 | Centrální zamykání |
| F84 | 20 | Odemknutí dveří řidiče. Dvojité uzemnění |
| F85 | 7,5 | Klimatizace; Spínač airbagu spolujezdce; Vyhřívané spínače sedadel; Přídavný ohřívač. |
| F86 | 10 | Modul řízení omezení; Spínač deaktivace airbagu spolujezdce. |
| F87 | – | Nepoužito |
| F88 | – | Nepoužito |
| F89 | – | Nepoužito |

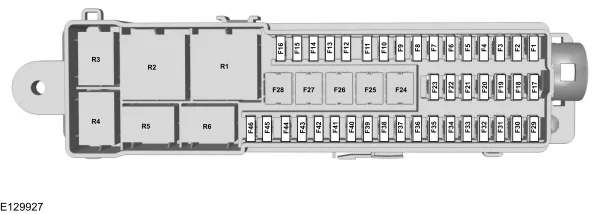

Pojistková skříňka zavazadlového prostoru
| Č. | Amp [A] | Popis |
| F1 | 5 * | Jednotka řízení telematiky |
| F2 | – | Nepoužívá se |
| F3 | 5 * | Rukojeti dveří vozidla bez klíče |
| F4 | 25 * | Ovladač předních levých dveří |
| F5 | 25 * | Ovladač předních pravých dveří |
| F6 | 25 * | Ovladač zadních levých dveří |
| F7 | 25 * | Ovladač zadních pravých dveří |
| F8 | 10 * | Alarm proti krádeži |
| F9 | 25 * | Sedadlo řidiče |
| F10 | 25 * | Vyhřívané zadní sklo |
| F11 | 5 * | Elektronický modul řízení baterie |
| F12 | – | Nepoužívá se |
| F13 | – | Nepoužívá se |
| F14 | – | Nepoužívá se |
| F15 | – | Nepoužívá se |
| F 16 | – | Nepoužívá se |
| F17 | – | Nepoužívá se |
| F18 | – | Nepoužívá se |
| F19 | – | Nepoužívá se |
| F20 | – | Nepoužívá se |
| F21 | – | Nepoužívá se |
| F22 | – | Nepoužívá se |
| F23 | – | Nepoužívá se |
| F24 | 30 ** | Vyhřívané čelní sklo |
| F25 | 20 ** | Dodatečné napájecí body v zavazadlovém prostoru |
| F26 | – | Nepoužívá se |
| F27 | – | Nepoužívá se |
| F28 | 40 ** | Modul tažného zařízení |
| F29 | 5 * | Monitor mrtvého úhlu; Systém udržení v jízdním pruhu; Aktivní město; Zadní kamera. |
| F30 | 5 * | Modul asistence při parkování. |
| F31 | – | Nepoužívá se |
| F32 | – | Nepoužívá se |
| F33 | 15 * | Relé zadního stěrače |
| F34 | 15 | Vyhřívané sedadlo řidiče |
| F35 | 15 | Vyhřívané sedadlo spolujezdce |
| F36 | – | Nepoužívá se |
| F37 | – | Nepoužívá se |
| F38 | – | Nepoužívá se |
| F39 | – | Nepoužívá se |
| F40 | – | Nepoužívá se |
| F41 | – | Nepoužívá se |
| F42 | – | Nepoužívá se |
| F43 | – | Nepoužívá se |
| F44 | – | Nepoužívá se |
| F45 | – | Nepoužívá se |
| F46 | – | Nepoužívá se |
| * Mini pojistky ** Pojistky do cartridge | ||
O Ford Focus (1999-2018)
Ford Focus, vyráběný v letech 1999 až 2018, je populární kompaktní automobil, který si získal oblibu díky své spolehlivosti a všestrannosti. Tento model byl dostupný v různých karosářských verzích, včetně hatchbacku, sedanu a kombi, což umožňovalo zákazníkům vybrat si podle svých potřeb. Ford Focus nabízel širokou škálu motorových možností, od úsporných benzínových motorů po výkonné dieselové varianty, což z něj činilo ideální volbu pro různé řidiče. V průběhu let se zlepšovala i technologie a bezpečnostní prvky, čímž se zvyšovala jeho atraktivita na trhu.
Schéma pojistkové skříňky Ford Focus
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Focus, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou, nebo v motorovém prostoru. Na našich diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky vám pomůže identifikovat správné pojistky a zajistit, že všechny elektrické součásti vašeho Ford Focus budou fungovat správně.
