Schéma pojistek a relé – Ford Edge

Týká se vozidel vyrobených v letech:

2007.

Kabina

Panel pojistek se nachází za obložením nalevo od prostoru pro nohy řidiče, blízko brzdy, za krytem.

Pro odstranění obložení posuňte páčku uvolnění doprava a poté obložení vytáhněte.
Pro odstranění krytu panelu pojistek stiskněte jazýčky na obou stranách krytu a poté kryt odstraňte.

Pro opětovnou instalaci krytu panelu pojistek umístěte horní část krytu na panel pojistek a poté stiskněte spodní část krytu, dokud nezapadne na místo. Jemně zatáhněte za kryt, abyste se ujistili, že je bezpečný.

Pro opětovnou instalaci obložení zarovnejte jazýčky na spodní části panelu s drážkami, stiskněte panel a posuňte páčku uvolnění doleva, abyste panel upevnili.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužíváno (rezervní)
2	15A	Nepoužíváno (rezervní)
3	15A	Systém rodinné zábavy (FES); Ovládání zadních sedadel.
4	30A	Nepoužíváno (rezervní)
5	10 A	Osvětlení klávesnice; Sedadlo druhé řady; Systém monitorování tlaku v pneumatikách (TPMS); Blokování převodovky brzdy (BSI).
6	20A	Směrová světla
7	10 A	Hlavní světla (levá)
8	10 A	Hlavní světla (pravá)
9	15A	Vnitřní osvětlení; Světla zavazadlového prostoru.
10	15A	Podsvícení; Světla pro cestující.
11	10 A	Pohon všech kol
12	7,5A	Spínač napájení zrcátka; Paměť elektrického sedadla na straně řidiče; Modul sedadla řidiče – udržování napájení (KA).
13	7,5A	Nepoužíváno (rezervní)
14	10 A	Nepoužíváno (rezervní)
15	10 A	Ovládání klimatizace
16	15A	Nepoužíváno (rezervní)
17	20A	Napájení všech bloků motoru; Odemknutí zadního víka; Otevíratelná střecha.
18	20A	Nepoužíváno (rezervní)
19	25A	Zadní stěrač
20	15A	Datová připojení
21	15A	Mlhová světla
22	15A	Parkovací světla
23	15A	Dálková světla

Číslo	Ampéry [A]	Popis
24	20A	Relé klaksonu
25	10 A	Žárovky požadavku; Vnitřní světla.
26	10 A	Sada ukazatelů přístrojové desky
27	20A	Zapalování
28	5A	Rádio
29	5A	Sada ukazatelů přístrojové desky
30	5A	Spínač zrušení přetížení
31	10 A	Kompas; Automatická regulace zrcátka.
32	10 A	Nepoužívá se (rezerva)
33	10 A	Nepoužívá se (rezerva)
34	5A	Senzor úhlu řízení
35	10 A	Asistence při parkování vzadu; AWD; Modul vyhřívaného sedadla.
36	5A	Transceiver PATS
37	10 A	Ovládání klimatizace
38	20A	Subwoofer/zesilovač (audio rádio)
39	20A	Rádio
40	20A	Nepoužívá se (rezerva)
41	15A	Funkce zpožděného přístupu k osvětlení rádia a spínači zámku
42	10 A	Nepoužívá se (rezerva)
43	10 A	Logika zadního stěrače
44	10 A	Kanál příslušenství zákazníka
45	5A	Logika předního stěrače; Napájení relé klimatizace.
46	7,5A	Senzor klasifikace cestujících (OCS); Ukazatel deaktivace airbagu pro cestujícího (PADI).
47	Automatický spínač 30A	Elektrická okna
48	—	Relé zpožděného příslušenství

Motor

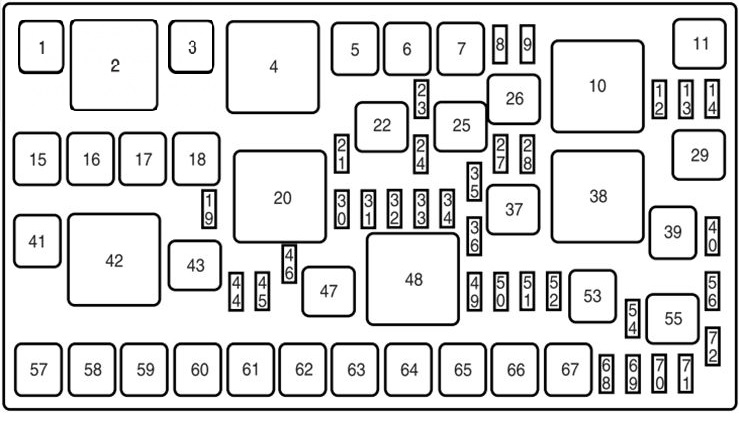

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Relé motoru ventilátoru
3	—	Nepoužívá se
4	—	Nepoužívá se
5	40A**	Ventilátor chlazení (vozidla s přívěsem)
5	60A**	Ventilátor chlazení (vozidla bez přívěsu)
6	40A**	Ventilátor chlazení (pouze přívěs)
7	—	Nepoužívá se
8	10 A*	Alternátor
9	20 A*	Světla polohy pro přívěs
10	—	Nepoužívá se
11	—	Relé světla polohy přívěsu
12	—	Nepoužívá se
13	—	Nepoužívá se
14	—	Nepoužívá se
15	40A**	Motor ABS pumpy
16	30A**	Vyhřívaná přední sedadla
17	20A**	Zapalovač/Punto napájení
18	30A**	Panoramatická střecha
19	—	Dioda palivové pumpy
20	—	Relé PCM
21	7,5 A*	PCM – Udržuj napájení (KA)
22	—	Relé světel brzdy levého přívěsu
23	—	Nepoužívá se
24	15 A*	Světlo brzdy/levé přívěsu
25	—	Relé odblokování zadního sedadla
26	—	Relé palivové pumpy
27	10 A*	Odblokování zadního sedadla
28	15 A*	Vyhřívané zrcátko
29	—	Relé vyhřívaného zrcátka
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Nepoužívá se
35	10 A*	Přepínač klimatizace

Číslo	Ampéry [A]	Popis
36	—	Nepoužívá se
37	—	Relé kompresoru klimatizace
38	—	Relé odmrazování zadního okna
39	40A**	Odmrazovač zadního okna
40	—	Nepoužívá se
41	30A**	Motorek startování
42	—	Relé motorku startování
43	—	Relé rezervní lampy
44	10 A*	Rezervní světla
45	—	Nepoužívá se
46	15 A*	Světlo stop/pravé světlo přívěsu
47	—	Relé světel stop/pravé světlo přívěsu
48	—	Relé startování
49	10 A*	PCM ISPR
50	10 A*	ABS Start/Start
51	—	Nepoužívá se
52	5A*	Cívka relé čerpadla paliva
53	30A**	SPDJB Start/Start
54	—	Nepoužívá se
55	—	Nepoužívá se
56	—	Dioda kompresoru klimatizace
57	40A**	Ventily ABS
58	30A**	Přední stěrače
59	—	Nepoužívá se
60	30A**	Elektricky nastavitelné sedadlo řidiče
61	30A**	Elektricky napájené sedadlo spolujezdce
62	—	Nepoužívá se
63	40A**	Motor ventilátoru
64	20A**	Zapalovač/Punto napájení
65	20A**	Zapalovač/Punto napájení
66	20A**	Zapalovač/Punto napájení
67	—	Nepoužívá se
68	15 A*	Čerpadlo paliva
69	—	Nepoužívá se
70	—	Nepoužívá se
71	10 A*	Světla stop
72	—	Nepoužívá se
		* Mini pojistky ** Pojistky s náplní

Schéma pojistek a relé – Ford Edge

Týká se vozidel vyrobených v letech:

2008.

Kabina

Panel pojistek se nachází za obložením na levé straně prostoru pro nohy řidiče blízko parkovací brzdy za krytem.

Pro odstranění obložení posuňte páčku uvolnění doprava a poté obložení vytáhněte.
Pro odstranění krytu panelu pojistek stiskněte jazýčky na obou stranách krytu a poté kryt odstraňte.

Pro opětovnou instalaci krytu panelu pojistek umístěte horní část krytu na panel pojistek a poté stiskněte spodní část krytu, dokud nezapadne na místo. Jemně zatáhněte za kryt, abyste se ujistili, že je bezpečný.

Pro opětovnou instalaci obložení zarovnejte jazýčky na spodní části panelu s drážkami, stiskněte panel a posuňte páčku uvolnění doleva, abyste panel upevnili.

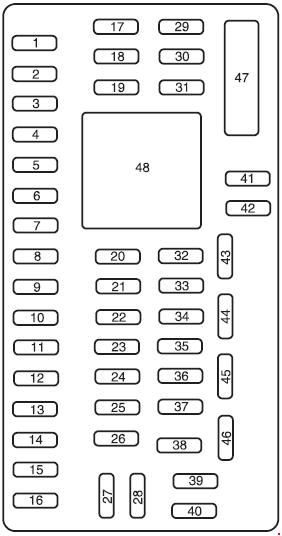

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužívá se (rezerva)
2	15A	Nepoužívá se (rezerva)
3	15A	Systém rodinné zábavy (FES); Ovládání zadních sedadel; SYNC
4	30A	Inteligentní přední okno řidiče
5	10 A	Osvětlení klávesnice; Sedadlo druhé řady; Systém monitorování tlaku v pneumatikách (TPMS); Zámek páky převodovky (BSI).
6	20A	Směrová světla
7	10 A	Hlavní světla (levá)
8	10 A	Hlavní světla (pravá)
9	15A	Vnitřní osvětlení; Světla zavazadlového prostoru.
10	15A	Osvětlení; Světla na přivítání.
11	10 A	Čtyřkolka
12	7,5A	Spínač napájení zrcátka; Paměť elektrického sedadla na straně řidiče; Modul sedadla řidiče – udržovat napájení (KA).
13	5A	Nepoužívá se (rezerva)
14	10 A	Modul zvedáku
15	10 A	Ovládání klimatizace
16	15A	Nepoužívá se (rezerva)
17	20A	Napájení motoru zámku; Odemknutí zadních dveří; Otevírací střecha.
18	20A	Nepoužívá se (rezerva)
19	25A	Stěrač zadního okna
20	15A	Údaje připojení
21	15A	Mlhová světla
22	15A	Parkovací světla
23	15A	Dálková světla

Číslo	Ampéry [A]	Popis
24	20A	Relé klaksonu
25	10 A	Žárovky požadavku; Vnitřní světla.
26	10 A	Sada ukazatelů přístrojové desky
27	20A	Zapalování
28	5A	Rádio
29	5A	Sada ukazatelů přístrojové desky
30	5A	Spínač zrušení přetížení
31	10 A	Automatická regulace zrcátka
32	10 A	Nepoužívá se (rezervní)
33	10 A	Nepoužívá se (rezervní)
34	5A	Senzor úhlu řízení
35	10 A	Asistence při parkování vzadu; AWD; Modul vyhřívaného sedadla
36	5A	Transceiver PATS
37	10 A	Ovládání klimatizace
38	20A	Subwoofer/zesilovač (audio rádio)
39	20A	Rádio
40	20A	Nepoužívá se (rezervní)
41	15A	Funkce zpožděného přístupu pro osvětlení rádia a spínač zámku
42	10 A	Nepoužívá se (rezervní)
43	10 A	Logika zadního stěrače
44	10 A	Kanál příslušenství zákazníka
45	5A	Logika předních stěračů; Napájení relé klimatizace.
46	7,5A	Senzor klasifikace pasažérů (OCS); Ukazatel deaktivace airbagu pasažéra (PADI)
47	Automatický spínač 30A	Elektrická okna
48	—	Relé zpožděného příslušenství

Motor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Není používáno
2	—	Relé motoru ventilátoru
3	—	Není používáno
4	—	Není používáno
5	40A**	Ventilátor chlazení (vozidla s přívěsem)
5	60A**	Ventilátor chlazení (vozidla bez přívěsu)
6	40A**	Ventilátor chlazení (pouze přívěs)
7	—	Není používáno
8	10 A*	Alternátor
9	20 A*	Světla polohy pro přívěs
10	—	Není používáno
11	—	Relé světla polohy přívěsu
12	—	Není používáno
13	—	Není používáno
14	—	Není používáno
15	40A**	Motor ABS čerpadla
16	30A**	Vyhřívaná přední sedadla
17	20A**	Zapalovač cigaret/Poloha napájení
18	20A**	Panoramatická střecha
19	—	Dioda čerpadla paliva
20	—	Relé PCM
21	7,5 A*	PCM – Udržovat napájení (KA)
22	—	Levé relé přívěsu světel brzdy/reverz
23	—	Integrovaná dioda startování (OTIS) s jedním dotykem
24	10 A*	Světlo brzdy/levé přívěsu
25	—	Relé odblokování zadního sedadla
26	—	Relé čerpadla paliva
27	10 A*	Odblokování zadního sedadla
28	15 A*	Vyhřívané zrcátko
29	—	Vyhřívané relé zrcátka
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Není používáno
35	10 A*	Přepínač klimatizace

Číslo	Ampere [A]	Popis
36	—	Nepoužívá se
37	—	Relé kompresoru klimatizace
38	—	Relé odmrazování zadního okna
39	40A**	Odmrazovač zadního okna
40	—	Nepoužívá se
41	30A**	Motorek startování
42	—	Relé motorku startování
43	—	Relé rezervní lampy
44	10 A*	Rezervní světla
45	—	Nepoužívá se
46	10 A*	Světlo brzdy/vpravo přívěsu
47	—	Relé světla brzdy/vpravo přívěsu
48	—	Relé startování/zapalování
49	10 A*	PCM ISPR
50	10 A*	ABS Start/Zapalování
51	—	Nepoužívá se
52	5A*	Vinutí relé palivového čerpadla
53	30A**	SPDJB Start/Zapalování
54	—	Nepoužívá se
55	—	Nepoužívá se
56	—	Dioda kompresoru klimatizace
57	40A**	Ventily ABS
58	30A**	Přední stěrače
59	30A**	Elektricky ovládané dveře
60	30A**	Elektricky nastavitelné sedadlo řidiče
61	30A**	Elektricky napájené sedadlo spolujezdce
62	—	Nepoužívá se
63	40A**	Motor ventilátoru
64	20A**	Zapalovač cigaret/napájecí bod
65	20A**	Zapalovač cigaret/napájecí bod
66	20A**	Zapalovač cigaret/napájecí bod
67	—	Nepoužívá se
68	15 A*	Palivové čerpadlo
69	—	Nepoužívá se
70	—	Nepoužívá se
71	10 A*	Světla brzdy
72	—	Nepoužívá se
		* Mini pojistky ** Pojistky s kartušou

Schéma pojistek a relé – Ford Edge

Týká se vozidel vyrobených v letech:

2009.

Kabina

Panel pojistek se nachází za krytem na levé straně prostoru pro nohy řidiče, blízko brzdy, za krytem.

Abyste odstranili kryt, posuňte páčku uvolnění doprava a poté vytáhněte kryt.
Abyste odstranili kryt panelu pojistek, stiskněte jazýčky na obou stranách krytu a poté odstraňte kryt.

Abyste znovu nainstalovali kryt panelu pojistek, umístěte horní část krytu na panel pojistek a poté stiskněte spodní část krytu, dokud nezapadne na místo. Jemně zatáhněte za kryt, abyste se ujistili, že je bezpečný.

Abyste znovu nainstalovali kryt, zarovnejte jazýčky v dolní části krytu s drážkami, stiskněte kryt a posuňte páčku uvolnění doleva, abyste upevnili kryt.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužívá se (rezerva)
2	15A	Nepoužívá se (rezerva)
3	15A	SYNC
4	30A	Inteligentní přední okno řidiče
5	10 A	Osvětlení klávesnice; Sedadlo druhé řady; Systém monitorování tlaku v pneumatikách (TPMS); Zámek brzdy (BSI); Inteligentní řídicí jednotka (SJB)
6	20A	Směrová světla
7	10 A	Hlavní světla (levá)
8	10 A	Hlavní světla (pravá)
9	15A	Vnitřní osvětlení; Světla zavazadlového prostoru.
10	15A	Osvětlení, osvětlení na přivítání; Ambientní osvětlení.
11	10 A	Čtyřkolka
12	7,5A	Spínač napájení zrcátka; Paměť elektrického sedadla na straně řidiče; Modul sedadla řidiče — udržovat napájení (KA)
13	5A	Satelitní rádio
14	10 A	Modul zvedáku
15	10 A	Ovládání klimatizace
16	15A	Nepoužívá se (rezerva)
17	20A	Napájení motorů zamykání; Odemknutí zadního víka.
18	20A	Vyhřívaná sedadla; Čtyřkanálový zesilovač (audiofilský zesilovač).
19	25A	Zadní stěrač
20	15A	Údaje připojení
21	15A	Mlhová světla
22	15A	Parkovací světla
23	15A	Dálková světla

Číslo	Ampéry [A]	Popis
24	20A	Relé klaksonu
25	10 A	Žárovky požadavku
26	10 A	Sada ukazatelů přístrojové desky
27	20A	Zapalování
28	5A	Rádio
29	5A	Sada ukazatelů přístrojové desky
30	5A	Spínač zrušení přetížení
31	10 A	Automatické zatmavení zpětného zrcátka
32	10 A	Nepoužívané (rezervní)
33	10 A	Nepoužívané (rezervní)
34	5A	Senzor úhlu řízení
35	10 A	Asistence při parkování vzadu; AWD; Modul vyhřívání sedadel.
36	5A	Transceiver PATS
37	10 A	Ovládání klimatizace
38	20A	Subwoofer/zesilovač (rádio audiofila)
39	20A	Rádio
40	20A	Nepoužívané (rezervní)
41	15A	Funkce příslušenství zpožděná pro osvětlení rádia a spínače zámku; Ambientní osvětlení.
42	10 A	Nepoužívané (rezervní)
43	10 A	Logika zadního stěrače
44	10 A	Kanál příslušenství zákazníka
45	5A	Logika předního stěrače; Napájení relé klimatizace.
46	7,5A	Senzor klasifikace cestujících (OCS); Ukazatel deaktivace airbagu pro cestujícího (PADI).
47	Automatický jistič 30A	Elektrická okna
48	—	Relé zpožděného příslušenství

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Relé motoru ventilátoru
3	—	Nepoužívá se
4	—	Nepoužívá se
5	40A**	Chladicí ventilátor (vozidla s přívěsem)
5	60A**	Chladicí ventilátor (vozidla bez přívěsu)
6	40A**	Chladicí ventilátor (jen přívěs)
7	—	Nepoužívá se
8	10 A*	Alternátor
9	20A*	Osvětlení polohy pro přívěs
10	—	Nepoužívá se
11	—	Relé osvětlení polohy přívěsu
12	—	Nepoužívá se
13	—	Nepoužívá se
14	—	Nepoužívá se
15	40A**	Motor ABS pumpy
16	30A**	Vyhřívaná přední sedadla
17	20A**	Zapalovač cigaret/napájecí bod
18	20A**	Panoramatická střecha
19	—	Dioda palivové pumpy
20	—	Relé PCM
21	7,5A*	PCM – Udržujte napájení (KA)
22	—	Přívěs, levé relé brzdových světel a couvacích světel
23	—	Integrovaná dioda startu (OTIS) s jedním dotykem
24	10 A*	Brzdové světlo/levé světlo přívěsu
25	—	Relé odemykání zadního sedadla
26	—	Relé palivové pumpy
27	10 A*	Odemknutí zadního sedadla
28	15 A*	Vyhřívané zrcátko
29	—	Relé vyhřívaného zrcátka
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Nepoužívá se
35	10 A*	Přepínač klimatizace

Číslo	Ampere [A]	Popis
36	—	Nepoužívá se
37	—	Relé kompresoru klimatizace
38	—	Relé odmrazování zadního okna
39	40A**	Odmrazovač zadního okna
40	—	Nepoužívá se
41	30A**	Motorek startování
42	—	Relé motorku startování
43	—	Relé rezervní lampy
44	10 A*	Rezervní světla
45	—	Nepoužívá se
46	10 A*	Světlo brzdové/pravé přívěsu
47	—	Pravé relé brzdových světel a couvacích světel přívěsu
48	—	Relé startování/zapalování
49	10 A*	PCM ISPR
50	10 A*	ABS Start/Início
51	—	Nepoužívá se
52	5A*	Cívka relé palivového čerpadla
53	30A**	SPDJB Start/Início
54	—	Nepoužívá se
55	—	Nepoužívá se
56	—	Dioda kompresoru klimatizace
57	40A**	Ventily ABS
58	30A**	Přední stěrače
59	30A**	Elektrické dveře
60	30 A**	Elektricky nastavitelné sedadlo řidiče
61	30A**	Elektricky napájené sedadlo pasažéra
62	—	Nepoužívá se
63	40A**	Motor ventilátoru
64	20A**	Zapalovač cigaret/napájecí bod
65	20A**	Zapalovač cigaret/napájecí bod
66	20A**	Zapalovač cigaret/napájecí bod
67	—	Nepoužívá se
68	15 A*	Palivové čerpadlo
69	—	Nepoužívá se
70	—	Nepoužívá se
71	10 A*	Brzdové světla
72	—	Nepoužívá se
		* Mini pojistky ** Pojistky s náplní

Schéma pojistek a relé – Ford Edge

Týká se vozidel vyrobených v letech:

2010.

Kabina

Panel pojistek se nachází za obložením vlevo od prostoru pro nohy řidiče blízko parkovací brzdy pod krytem.

Pro odstranění obložení posuňte páčku uvolnění doprava a poté obložení vytáhněte.
Pro odstranění krytu panelu pojistek stiskněte jazýčky na obou stranách krytu a poté kryt odstraňte.

Pro opětovnou instalaci krytu panelu pojistek umístěte horní část krytu na panel pojistek a poté stiskněte spodní část krytu, dokud nezapadne na místo. Jemně zatáhněte za kryt, abyste se ujistili, že je bezpečný.

Pro opětovnou instalaci obložení zarovnejte jazýčky v dolní části panelu s drážkami, stiskněte panel a posuňte páčku uvolnění doleva, abyste panel upevnili.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužívá se (rezerva)
2	15A	Brzdové světlo namontované nahoře (zapnutí/vypnutí brzdy)
3	15A	Modul SYNC®
4	30A	Inteligentní okno předního řidiče
5	10 A	Osvětlení klávesnice (sedačka druhého řadu), blokování převodovky brzdy (BSI)
6	20A	Směrová světla
7	10 A	Hlavní světla (levá)
8	10 A	Hlavní světla (pravá)
9	15A	Vnitřní osvětlení; Světla zavazadlového prostoru.
10	15A	Osvětlení, světla na přivítání
11	10 A	Čtyřkolka (AWD)
12	7,5A	Spínač elektrického zrcátka; Paměť sedadla řidiče na straně řidiče; Modul sedadla řidiče.
13	5A	Satelitní rádio
14	10 A	Elektrické zadní dveře
15	10 A	Klimatizace; Modul GPS.
16	15A	Nepoužívá se (rezerva)
17	20A	Napájení motoru zamykání dveří; Odemknutí zadních dveří.
18	20A	Zesilovač
19	25A	Stěrač zadního okna
20	15A	Údaje připojení
21	15A	Mlhová světla
22	15A	Světla na parkování
23	15A	Dálková světla

Číslo	Ampéry [A]	Popis
24	20A	Relé klaksonu
25	10 A	Žárovky požadavku
26	10 A	Sada ukazatelů přístrojové desky
27	20A	Zapalování
28	5A	Rádio
29	5A	Sada ukazatelů přístrojové desky
30	5A	Rezerva
31	10 A	Nepoužívané (rezerva)
32	10 A	Modul řízení imobilizéru
33	10 A	Nepoužívané (rezerva)
34	5A	Senzor úhlu řízení
35	10 A	Asistence při parkování vzadu; Senzor náklonu; Vyhřívaná sedadla.
36	5A	Pasivní vysílač-přijímač systému proti krádeži
37	10 A	Kontrola klimatizace
38	20A	Subwoofer; Zesilovač.
39	20A	Rádio
40	20A	Nepoužívané (rezerva)
41	15A	Automatická regulace zrcátka
42	10 A	Nepoužívané (rezerva)
43	10 A	Logika zadního stěrače
44	10 A	Kanál příslušenství zákazníka
45	5A	Logika předního stěrače
46	7,5A	Senzor klasifikace pasažérů (OCS); Kontrolka deaktivace airbagu pasažéra (PADI).
47	Automatický spínač 30A	Elektrická okna
48	—	Relé zpožděného příslušenství

Motorový prostor

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	—	Není použité
2	—	Relé motora ventilátora
3	—	Není použité
4	—	Není použité
5	40A**	Ventilátor chladenia (vozidlá s prívesom)
5	60A**	Ventilátor chladenia (vozidlá bez prívesu)
6	40A**	Ventilátor chladenia (iba príves)
7	—	Není použité
8	10 A*	Alternátor
9	20 A*	Osvetlenie polohy pre príves
10	—	Není použité
11	—	Relé svetla polohy prívesu
12	—	Není použité
13	—	Není použité
14	—	Není použité
15	40A**	Motor čerpadla ABS
16	30A**	Predné vyhrievané sedadlá
17	20A**	Zapaľovač/cieľ napájania
18	20A**	Panoramatická strecha
19	—	Dióda čerpadla paliva
20	—	Relé modulu riadenia motora (PCM)
21	7,5 A*	PCM
22	—	Přívěs, relé levých brzdových světiel a couvacích světiel
23	—	Dióda startu integrovaná s jedným dotykem
24	10 A*	Brzdové světlo a směrovka vlevo pro přívěs
25	—	Relé odomknutia zadného sedadla
26	—	Relé čerpadla paliva
27	10 A*	Odomknutie zadného sedadla
28	15 A*	Vyhrievané zrkadlo
29	—	Relé vyhrievania zrkadiel
30	15 A*	Napájanie vozidla 1
31	10 A*	Napájanie vozidla 3
32	10 A*	Napájanie vozidla 2
33	15 A*	Napájanie vozidla 4
34	—	Není použité
35	10 A*	Spojka klimatizácie

Číslo	Ampére [A]	Popis
36	—	Není použité
37	—	Relé spojky klimatizácie
38	—	Relé odmrazovania zadného okna
39	40A**	Odmrazovač zadného okna
40	—	Není použité
41	30A**	Štartovanie
42	—	Relé štartovania
43	—	Relé rezervnej lampy
44	10 A*	Rezervné svetlá
45	—	Není použité
46	10 A*	Stop/smerovka vpravo pre príves
47	—	Relé svetiel stop/smerovka vpravo pre príves
48	—	Relé štartovania/zapaľovania
49	10 A*	PCM ISPR
50	10 A*	Štart/zapaľovanie ABS
51	—	Není použité
52	5A*	Napájanie diódy čerpadla paliva
53	30A**	Panel poistiek kabína – štartovanie
54	—	Není použité
55	—	Není použité
56	—	Dióda spojky klimatizácie
57	40A**	Ventily systému proti zablokovaniu
58	30A**	Predné stierače
59	30A**	Elektrické zadné dvere
60	30A**	Sedadlo vodiča/modul pamäte
61	30A**	Elektrické sedadlo spolujazdca
62	—	Není použité
63	40A**	Motor ventilátora
64	20A**	Zapaľovač/Punto napájania
65	20A**	Zapaľovač/Punto napájania
66	20A**	Zapaľovač/Punto napájania
67	—	Není použité
68	15 A*	Čerpadlo paliva
69	—	Není použité
70	—	Není použité
71	10 A*	Spínač/brzda (svetlá stop)
72	—	Není použité
		* Mini pojistky ** Pojistky s náplní

Ford Edge – schéma pojistkové skříňky

Rok výroby: 2011.

Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky 9 (Poloha napájení #2 (zadní konzola)), 20 (Poloha napájení #1 (konzola)), 21 (Poloha napájení v oblasti nakládky) a 27 (Napájení přední poloha/zapalovač cigaret) v pojistkové skříňce v motorovém prostoru.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Inteligentní okno vpředu pro řidiče
2	15A	Nepoužívá se (rezerva)
3	30A	Nepoužívá se (rezerva)
4	10 A	Žárovky požadavku
5	20A	Nepoužívá se (rezerva)
6	5A	RF modul
7	7,5A	Spínač elektrického zrcátka, spínač paměťového sedadla, modul sedadla řidiče
8	10 A	Nepoužívá se (rezerva)
9	10 A	Elektrické dveře
10	10 A	Relé práce/příslušenství
11	10 A	Sada ukazatelů na palubní desce, Head-up displej
12	15A	Vnitřní osvětlení, osvětlení prostoru, podsvícení
13	15A	Osvětlení odbočení/brzda vpravo a směrovky
14	15A	Osvětlení odbočení/brzda vlevo a směrovky
15	15A	Osvětlení couvání, brzdová světla, vysoká brzdová světla
16	10 A	Hlavní světla (vpravo)
17	10 A	Hlavní světla (vlevo)
18	10 A	Osvětlení klávesnice, blokování převodovky brzdy (BSI), panel pojistek v kabině, LED tlačítko Start, pasivní systém proti krádeži (PATS), probuzení modulu řízení motoru (PCM), zapnutí napájení podle pořadí
19	20A	Zesilovač/subwoofer (Sony)
20	20A	Relé zamykání/odemykání – vozidla bez inteligentního přístupu (LA)
21	10 A	Nepoužívá se (rezerva)
22	20A	Relé klaksonu
23	15A	Řízení řízení, LA, spínač světel
24	15A	Diagnostika na palubě (OBDII)

Číslo	Ampéry [A]	Popis
25	15A	Odemknutí zadního víka
26	5A	Modul globálního polohového systému (GPS)
27	20A	IA
28	15A	Zapnutí (bez IA), Elektromagnet zámku klíče, Startování tlačítkem (s IA)
29	20A	Rádio, multifunkční displej, elektronický obkladový panel, modul SYNC®
30	15A	Přední poziční světla
31	5A	Nepoužívá se (rezerva)
32	15A	Podsvícení spínače zámku, otevírací střecha, elektrická okna, kompas/zrcátko se samosvětlením
33	10 A	Nepoužívá se (rezerva)
34	10 A	Systém senzorů couvání, couvací kamera, monitor mrtvého úhlu
35	5A	Displej Heads-up, Nastavení světlometů
36	10 A	Nepoužívá se (rezerva)
37	10 A	Kontrola klimatizace
38	10 A	Nepoužívá se (rezerva)
39	15A	Dálková světla
40	10 A	Zadní poziční světla
41	7,5A	Senzor klasifikace pasažérů (OCS), modul kontroly omezení
42	5A	Spínač kontroly asistence naklonění
43	10 A	Nepoužívá se (rezerva)
44	10 A	Nepoužívá se (rezerva)
45	5A	Nepoužívá se (rezerva)
46	10 A	Kontrola klimatizace
47	15A	Nepoužívá se (rezerva)
48	Automatický spínač 30A	Elektrická okna/otevírací střecha
49	—	Relé zpožděných příslušenství

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Nepoužívá se
3	—	Nepoužívá se
4	30A**	Stěrače
5	40A**	Čerpadlo protiblokovacího systému (ABS)
6	—	Nepoužívá se
7	30A**	Elektrické dveře
8	20A**	Otevírací střecha
9	20A**	Napájecí bod #2 (zadní konzola)
10	—	Nepoužívá se
11	—	Relé odmrazování zadního okna/vyhřívané zadní sklo
12	—	Nepoužívá se
13	—	Relé startování
14	—	Nepoužívá se
15	—	Relé palivového čerpadla
16	—	Nepoužívá se
17	—	Nepoužívá se
18	40A**	Motor ventilátoru
19	30A**	Startování
20	20A**	Napájecí bod č. 1 (konzolový koš)
21	20A**	Napájecí bod v nákladovém prostoru
22	—	Nepoužívá se
23	30A**	Modul sedadla řidiče
24	—	Nepoužívá se
25	—	Nepoužívá se
26	40A**	Odmrazování zadního okna
27	20A**	Napájecí bod přední/zapalovač cigaret
28	30A**	Sedadla s klimatizací
29	—	Nepoužívá se
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	—	Nepoužívá se
34	—	Relé motoru ventilátoru
35	—	Nepoužívá se
36	—	Relé zadního sedadla
37	—	Relé brzdových/zpětných světel přívěsu pravého (TT)
38	—	Nepoužívá se
39	40A**	Ventilátor chlazení (vozidla s TT)
39	60A**	Ventilátor chlazení (vozidla bez TT)
40	40A**	Ventilátor chlazení (pouze TT)
41		Nepoužívá se
42	30A**	Sedadlo spolujezdce
43	30A**	Ventily ABS
44	—	Relé zadního stěrače
45	5A*	Senzor deště
46	—	Nepoužívá se
47	—	Nepoužívá se
48	—	Nepoužívá se

Číslo	Ampéry [A]	Popis
49	—	Nepoužívá se
50	15 A*	Vyhřívané zrcátko
51	—	Nepoužívá se
52	—	Relé brzdového světla
53	—	Relé brzdových světel/směrovka vlevo TT
54	—	Nepoužívá se
55	—	Relé stěrače
56	—	Nepoužívá se
57	20 A*	Levé světlomety s vysokou intenzitou (HID)
58	10 A*	Senzor alternátoru
59	10 A*	Spínač/zastavení brzdy
60	15 A*	Brzdová světla
61	10 A*	Odemknutí zadního sedadla
62	10 A*	Spojka klimatizace
63	15 A*	Relé brzdových světel/směrovka TT
64	20 A*	Motor zadního stěrače
65	15 A*	Palivové čerpadlo
66	—	Relé řídicí jednotky motoru (PCM)
67	20 A*	Napájení vozidla (VPWR) #2
68	15 A*	VPWR #4
69	15 A*	VPWR #1
70	10 A*	Relé klimatizace, modul pohonu všech kol
71	—	Nepoužívá se
72	—	Nepoužívá se
73	—	Nepoužívá se
74	—	Nepoužívá se
75	—	LED spojka klimatizace
76	—	Nepoužívá se
77	—	Relé obrysových světel TT
78	20 A*	Pravé světlomety HID
79	5A*	Adaptivní tempomat
80	—	Nepoužívá se
81	—	Nepoužívá se
82	15 A*	Zadní těsnění
83	—	Nepoužívá se
84	20 A*	Parkovací světla TT
85	—	Nepoužívá se
86	7,5A*	Udržování PCM, relé PCM
87	5A*	Relé startování/zapalování
88	—	Relé startování/zapalování
89	—	Nepoužívá se
90	10 A*	PCM
91	10 A*	Adaptivní tempomat
92	10 A*	Modul ABS
93	5A*	Motor ventilátoru/relé odmrazování zadního okna
94	30A**	Pojistková skříň kabiny – startování/zapalování
95	—	Nepoužívá se
96	—	Nepoužívá se
97	—	Nepoužívá se
98	—	Relé spojky klimatizace
		* Mini pojistky ** Pojistky s kazetou

Ford Edge – schéma pojistek

Rok výroby: 2012.

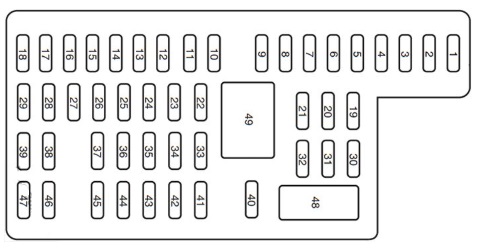

Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky 9 (Poloha napájení #2 (zadní konzola)), 20 (Poloha napájení #1 (konzola)), 21 (Poloha napájení v zavazadlovém prostoru) a 27 (Napájení přední poloha/zapalovač cigaret) v pojistkové skříni v motorovém prostoru.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Inteligentní okno předního řidiče
2	15A	Nepoužívá se (rezerva)
3	30A	Nepoužívá se (rezerva)
4	10 A	Žádost o světla
5	20A	Nepoužívá se (rezerva)
6	5A	RF modul
7	7,5A	Spínač elektrického zrcátka, spínač sedadla s pamětí, modul sedadla řidiče
8	10 A	Nepoužívá se (rezerva)
9	10 A	Elektrické dveře
10	10 A	Relé práce/příslušenství
11	10 A	Sada ukazatelů na přístrojové desce, Head-up displej
12	15A	Vnitřní osvětlení, světla v zavazadlovém prostoru, podsvícení
13	15A	Směrová/brzdová světla vpravo a směrovky
14	15A	Směrová/brzdová světla vlevo a směrovky
15	15A	Couvací světla, brzdová světla, vysoká brzdová světla
16	10 A	Mlhová světla (vpravo)
17	10 A	Mlhová světla (vlevo)
18	10 A	Osvětlení klávesnice, blokování převodovky brzdy (BSI), LED tlačítko startování, pasivní systém proti krádeži (PATS), probuzení modulu řízení motoru (PCM), aktivace napájení druhého stupně
19	20A	Zesilovač/subwoofer (Sony)
20	20A	Relé zamykání/odemykání — vozidla bez inteligentního přístupu (LA)
21	10 A	Nepoužívá se (rezerva)
22	20A	Relé klaksonu
23	15A	Ovládání řízení, inteligentní přístup (IA), spínač světel
24	15A	Diagnostika palubního systému (OBDII)

Číslo	Ampéry [A]	Popis
25	15A	Odemknutí zadního víka
26	5A	Modul systému globálního polohování (GPS)
27	20A	Inteligentní přístup (IA)
28	15A	Zapnutí (bez IA), Elektromagnet zámku klíče, Startování tlačítkem (s IA)
29	20A	Rádio, multifunkční displej, elektronický obklad, modul SYNC®
30	15A	Přední poziční světla
31	5A	Nepoužívá se (rezerva)
32	15A	Podsvícení spínače zámku, otevírací střecha, elektrická okna, kompas/zrcátko s automatickým ztmavením
33	10 A	Nepoužívá se (rezerva)
34	10 A	Systém senzorů couvání, couvací kamera, monitor mrtvého úhlu
35	5A	Heads-up displej, vyrovnávání světlometů
36	10 A	Nepoužívá se (rezerva)
37	10 A	Klimatizace (motory 3,5 l/3,7 l)
38	10 A	Nepoužívá se (rezerva)
39	15A	Dálková světla
40	10 A	Zadní poziční světla, světla registrační značky
41	7,5A	Senzor klasifikace cestujících (OCS), modul kontroly omezení
42	5A	Spínač kontroly asistence (motor 2,0 l)
43	10 A	Nepoužívá se (rezerva)
44	10 A	Nepoužívá se (rezerva)
45	5A	Nepoužívá se (rezerva)
46	10 A	Kontrola klimatu
47	15A	Zrcátka LED směrovky
48	Automatický spínač 30A	Elektrická okna
49	—	Relé zpožděných doplňků

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Nepoužívá se
3	—	Nepoužívá se
4	30A**	Stěrače
5	40A**	Čerpadlo protiblokovacího systému (ABS)
6	—	Nepoužívá se
7	30A**	Elektrické dveře
8	20A**	Otevírací střecha
9	20A**	Napájecí bod #2 (zadní konzola)
10	—	Nepoužívá se
11	—	Relé odmrazování zadního okna/vyhřívaného zadního skla
12	—	Nepoužívá se
13	—	Relé startování
14	—	Nepoužívá se
15	—	Relé palivového čerpadla
16	—	Nepoužívá se
17	—	Nepoužívá se
18	40A**	Motor ventilátoru
19	30A**	Startovací motor
20	20A**	Napájecí bod č. 1 (konzolový koš)
21	20A**	Napájecí bod v nákladovém prostoru
22	—	Nepoužívá se
23	30A**	Modul sedadla řidiče
24	—	Nepoužívá se
25	—	Nepoužívá se
26	40A**	Odmrazování zadního okna
27	20A**	Napájecí bod přední/zapalovač cigaret
28	30A**	Sedadla s klimatizací
29	—	Nepoužívá se
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	—	Nepoužívá se
34	—	Relé motoru ventilátoru
35	—	Nepoužívá se
36	—	Relé zadního sedadla
37	—	Relé brzdových/zpětných světel přívěsu pravého (TT)
38	—	Nepoužívá se
39	40A**	Ventilátor chlazení (vozidla s TT)
39	60A**	Ventilátor chlazení (vozidla bez TT)
40	40A**	Ventilátor chlazení (pouze TT)
41	—	Nepoužívá se
42	30A**	Sedadlo spolujezdce
43	25A**	Ventily ABS
44	—	Relé zadního stěrače
45	5A*	Senzor deště
46	—	Nepoužívá se
47	—	Nepoužívá se
48	—	Nepoužívá se
49	—	Nepoužívá se
50	15 A*	Vyhřívané zrcátko

Číslo	Ampéry [A]	Popis
51	—	Není použito
52	—	Spínač relé lampy
53	—	Relé světel stop/směrovka levá TT
54	—	Není použito
55	—	Relé stěračů
56	15 A*	Modul řízení převodovky (TCM) (motor 2,0 l)
57	20 A*	Světlomety levé s vysokou intenzitou (HID)
58	10 A*	Senzor alternátoru
59	10 A*	Spínač/zastavení brzdy
60	15 A*	Světlomety stop
61	10 A*	Odemknutí zadního sedadla
62	10 A*	Spojka klimatizace
63	15A*	Relé světel stop/směrovka TT
64	20 A*	Motor stěrače zadního okna
65	15A*	Palivové čerpadlo
66	—	Relé modul řízení motoru (PCM)
67	20 A*	Napájení vozidla (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motory 3,5/3,7 l)
69	20 A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé klimatizace, VPWR #3, modul pohonu všech kol (motory 3,5/3,7 l), aktivní ochrana mřížky (AGS) (motor 2,0 l)
71	—	Není použito
72	—	Není použito
73	—	Není použito
74	—	Není použito
75	—	LED spojka klimatizace (motory 3,5/3,7 l)
76	—	Není použito
77	—	Relé světel polohy TT
78	20 A*	Světlomety pravé HID
79	5A*	Adaptivní tempomat
80	—	Není použito
81	—	Není použito
82	15A*	Těsnění zadní
83	—	Není použito
84	20 A*	Parkovací světla TT
85	—	Není použito
86	7,5 A*	Relé PCM, udržení aktivity PCM (motory 3,5/3,7 l)
87	5A*	Relé startování/zapalování
88	—	Relé startování/zapalování
89	—	Není použito
89	5A*	Motory nastavení polohy světel (pouze Čína)
90	10 A*	PCM
91	10 A*	Adaptivní tempomat (motory 3,5/3,7 l)
91	5A*	Vyhřívání automatické převodovky (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilátoru/relé odmrazování zadního okna
94	30A**	Pojistková skříň kabiny – startování/zapalování
95	—	Není použito
96	—	LED elektromagnet čištění nádrže (CPS) (motor 2,0 l)
97	—	LED vyhřívání automatické převodovky (motor 2,0 l)
98	—	Relé spojka klimatizace
		* Mini pojistky ** Pojistky do kazety

Ford Edge – schéma pojistek

Rok výroby: 2013.

Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky 9 (Poloha napájení #2 (zadní konzola)), 20 (Poloha napájení #1 (konzola)), 21 (Poloha napájení v zavazadlovém prostoru) a 27 (Napájení přední poloha/zapalovač cigaret) v pojistkové skříni v motorovém prostoru.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Inteligentní okno předního řidiče
2	15A	Nepoužívané (rezervní)
3	30A	Nepoužívané (rezervní)
4	10 A	Relé světel požadavku
5	20A	Nepoužívané (rezervní)
6	5A	Modul rádiové frekvence
7	7,5A	Spínač elektrického zrcátka, spínač sedadla s pamětí, modul sedadla řidiče
8	10 A	Nepoužívané (rezervní)
9	10 A	Elektrické dveře
10	10 A	Relé práce/příslušenství
11	10 A	Sada ukazatelů přístrojové desky, Head-up displej
12	15A	Vnitřní osvětlení, světla v zavazadlovém prostoru, podsvícení
13	15A	Směrovky vpravo
14	15A	Směrovky vlevo
15	15A	Couvací světla, brzdová světla, vysoká brzdová světla
16	10 A	Mlhová světla (vpravo)
17	10 A	Mlhová světla (vlevo)
18	10 A	Osvětlení klávesnice, zámek brzdy, LED tlačítko startování, pasivní systém proti krádeži, probuzení modulu řízení systému trakce, zapnutí napájení druhé řady
19	20A	Zesilovač (Sony)
20	20A	Relé zamykání/odemykání — vozidla bez inteligentního přístupu (LA)
21	10 A	Nepoužívané (rezervní)
22	20A	Relé klaksonu
23	15A	Ovládání volantu, inteligentní přístup (IA), spínač světel
24	15A	Diagnostika palubního systému

Číslo	Ampéry [A]	Popis
25	15A	Odemknutí zadního víka
26	5A	Modul globálního polohování
27	20A	Inteligentní přístup (IA)
28	15A	Spínač zapalování (bez LA), Elektromagnet zámku klíče, Startování tlačítkem (s LA)
29	20A	Rádio, multifunkční displej, elektronický obklad, modul SYNC®
30	15A	Přední poziční světla, pomocná poziční světla
31	5A	Nepoužívá se (rezerva)
32	15A	Podsvícení spínače zámku, otevírací střecha, elektrická okna (přední řidič), kompas/zrcátko s automatickým ztmavením
33	10 A	Nepoužívá se (rezerva)
34	10 A	Systém senzorů couvání, couvací kamera, monitor mrtvého úhlu
35	5A	Heads-up displej, vyrovnávání světlometů
36	10 A	Nepoužívá se (rezerva)
37	10 A	Klimatizace (motory 3,5 l/3,7 l)
38	10 A	Nepoužívá se (rezerva)
39	15A	Dálková světla
40	10 A	Zadní poziční světla, světla registrační značky
41	7,5A	Senzor klasifikace cestujících, modul kontroly omezení
42	5A	Spínač kontroly asistence (motor 2,0 l)
43	10 A	Nepoužívá se (rezerva)
44	10 A	Nepoužívá se (rezerva)
45	5A	Nepoužívá se (rezerva)
46	10 A	Kontrola klimatu
47	15A	LED zrcátka signalizace
48	Automatický spínač 30A	Elektrická okna
49	—	Relé zpožděného příslušenství

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Nepoužívá se
3	—	Nepoužívá se
4	30A**	Stěrače
5	40 A**	Čerpadlo protiblokovacího systému (ABS)
6	—	Nepoužívá se
7	30A**	Elektrické dveře
8	20A**	Otevírací střecha
9	20A**	PowerPoint #2 (zadní konzola)
10	—	Nepoužívá se
11	—	Relé odmrazování zadního okna/vyhřívaného zadního skla
12	—	Nepoužívá se
13	—	Relé startéru
14	—	Nepoužívá se
15	—	Relé palivového čerpadla
16	—	Nepoužívá se
17	—	Nepoužívá se
18	40 A**	Motor ventilátoru
19	30A**	Motor startéru
20	20A**	PowerPoint #1 (konzolový koš)
21	20A**	Informační bod nákladního prostoru
22	—	Nepoužívá se
23	30A**	Modul sedadla řidiče
24	—	Nepoužívá se
25	—	Nepoužívá se
26	40 A**	Odmrazovač zadního okna
27	20A**	PowerPoint přední/zapalovač cigaret
28	30A**	Sedadla s klimatizací
29	—	Nepoužívá se
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	—	Nepoužívá se
34	—	Relé motoru ventilátoru
35	—	Nepoužívá se
36	—	Relé zadního sedadla
37	—	Relé pravých brzdových světel/otočných světel přívěsu (TT)
38	—	Nepoužívá se
39	40 A**	Ventilátor chlazení (vozidla s TT)
39	60A**	Ventilátor chlazení (vozidla bez TT)
40	40 A**	Ventilátor chlazení (pouze TT)
41	—	Nepoužívá se
42	30A**	Sedadlo spolujezdce
43	25A**	Ventily ABS
44	—	Relé zadního stěrače
45	5A*	Senzor deště
46	—	Nepoužívá se
47	—	Nepoužívá se
48	—	Nepoužívá se
49	—	Nepoužívá se
50	15A*	Vyhřívané zrcátko

Číslo	Ampér [A]	Popis
51	—	Není použito
52	—	Spínač vypnutí lampy
53	—	Relé levých brzdových světel / směrovka TT
54	—	Není použito
55	—	Relé stěrače
56	15A*	Modul řízení převodovky (TCM) (motor 2,0 l)
57	20A*	Levé světlomety s vysokou intenzitou (HID)
58	10 A*	Senzor alternátoru
59	10 A*	Spínač/zastavení brzdy
60	15A*	Spínač vypnutí
61	10 A*	Uvolnění zadního sedadla
62	10 A*	Spojka klimatizace
63	15A*	Relé brzdových světel / směrovka TT
64	20A*	Motor zadního stěrače
65	15A*	Palivové čerpadlo
66	—	Relé modulu řízení systému trakce (PCM)
67	20A*	Napájení vozidla (VPWR) #2
68	15A*	VPWR #4
69	15A*	VPWR #1 (motory 3,5/3,7 l)
69	20A*	VPWR #1 (motor 2,0 l)
70	10 A*	Relé klimatizace, VPWR #3, modul pohonu všech kol (motory 3,5/3,7 l), aktivní ochrana mřížky (AGS) (motor 2,0 l)
71	—	Není použito
72	—	Není použito
73	—	Není použito
74	—	Není použito
75	—	LED spojky klimatizace (motory 3,5/3,7 l)
76	—	Není použito
77	—	Relé světel na parkování TT
78	20A*	Pravé světlomety HID
79	5A*	Adaptivní tempomat
80	—	Není použito
81	—	Není použito
82	15A*	Zadní ložisko
83	—	Není použito
84	20A*	Světlomety na parkování TT
85	—	Není použito
86	7,5A*	Relé PCM, udržení aktivity PCM (motory 3,5/3,7 l)
87	5A*	Relé startování/zapalování
88	—	Relé startování/zapalování
89	—	Není použito
89	5A*	Motory na nastavení polohy světel (pouze Čína)
90	10 A*	PCM, modul řízení převodovky (TCM) (motor 2,0 l)
91	10 A*	Adaptivní tempomat (motory 3,5/3,7 l)
91	5A*	Vyhřívání automatické převodovky (motor 2,0 l)
92	10 A*	Modul ABS
93	5A*	Motor ventilátoru/relé odmrazování zadního
94	30A**	Pojistková skříň kabiny – startování/zapalování
95	—	Není použito
96	—	LED elektromagnetu čištění nádrže (CPS) (motor 2,0 l)
97	—	LED vyhřívání auto trans (motor 2,0 l)
98	—	Relé spojky klimatizace
		* Mini pojistky ** Pojistky do kazety

Ford Edge – schéma pojistkové skříňky

Rok výroby: 2014.

Pojistky zapalovače cigaret (zásuvky napájení) jsou pojistky 9 (Poloha napájení #2 (zadní konzola)), 20 (Poloha napájení #1 (konzola)), 21 (Poloha napájení v oblasti nakládky) a 27 (Napájení přední poloha/zapalovač cigaret) v pojistkové skříni v motorovém prostoru.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Inteligentní přední okno řidiče
2	15A	Nepoužívá se (rezerva)
3	30A	Nepoužívá se (rezerva)
4	10 A	Relé světlometů na požádání
5	20A	Nepoužívá se (rezerva)
6	5A	Modul rádiové frekvence
7	7,5A	Spínač elektrického zrcátka, spínač sedadla s pamětí, modul sedadla řidiče
8	10 A	Nepoužívá se (rezerva)
9	10 A	Elektricky zdvíhatelné dveře
10	10 A	Relé práce/příslušenství
11	10 A	Sada ukazatelů na přístrojové desce, Head-up displej
12	15A	Vnitřní osvětlení, světla v zavazadlovém prostoru, podsvícení
13	15A	Pravé světlomety
14	15A	Levé světlomety
15	15A	Couvací světla, brzdová světla, vysoká brzdová světla
16	10 A	Střetnuté světlomety (vpravo)
17	10 A	Střetnuté světlomety (vlevo)
18	10 A	Osvětlení klávesnice, blokování převodovky brzdy, LED tlačítko Start, pasivní systém proti krádeži, probuzení modulu řízení systému přenosu, napájení zapalování podle druhého řadu
19	20A	Zesilovač (Sony)
20	20A	Relé blokování/odemknutí – vozidla bez inteligentního přístupu
21	10 A	Nepoužívá se (rezerva)
22	20A	Relé klaksonu
23	15A	Ovládání volantu, inteligentní přístup, spínač světlometů
24	15A	Diagnostika palubního systému

Číslo	Ampéry [A]	Popis
25	15A	Odemknutí zadního víka
26	5A	Modul systému globálního polohování
27	20A	Inteligentní přístup
28	15A	Spínač zapalování (bez inteligentního přístupu), Elektromagnet zámku klíče, Startování tlačítkem (s inteligentním přístupem)
29	20A	Rádio, multifunkční displej, elektronický panel dokončení, modul SYNC
30	15A	Přední poziční světla, pomocná poziční světla
31	5A	Nepoužívá se (rezerva)
32	15A	Podsvícení spínače zámku, otevírací střecha, elektrická okna (přední řidiče), kompas/zrcátko s automatickým zatemněním
33	10 A	Nepoužívá se (rezerva)
34	10 A	Systém senzorů couvání, couvací kamera, monitor mrtvého úhlu
35	5A	Heads-up displej, vyrovnávání světlometů
36	10 A	Nepoužívá se (rezerva)
37	10 A	Klimatizace (motory 3,5 l/3,7 l)
38	10 A	Nepoužívá se (rezerva)
39	15A	Dálková světla
40	10 A	Zadní poziční světla, světla na registrační značku
41	7,5A	Senzor klasifikace cestujících, modul kontroly omezení
42	5A	Spínač kontroly asistence (motor 2,0 l)
43	10 A	Nepoužívá se (rezerva)
44	10 A	Nepoužívá se (rezerva)
45	5A	Nepoužívá se (rezerva)
46	10 A	Kontrola klimatu
47	15A	Zrcátka LED indikátorů
48	Automatický spínač 30A	Elektrická okna
49	—	Relé zpožděných příslušenství

Motorový prostor

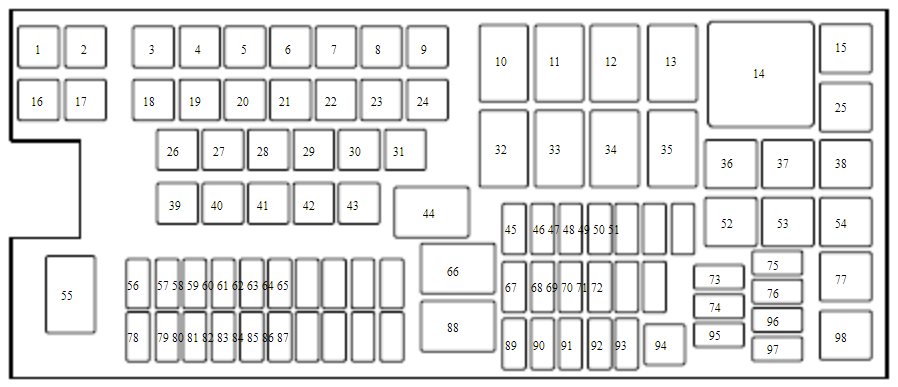

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se
2	—	Nepoužívá se
3	—	Nepoužívá se
4	30A**	Stěrače
5	40A**	Čerpadlo protiblokovacího systému
6	—	Nepoužívá se
7	30A**	Elektricky ovládaná dvířka
8	20A**	Otevírací střecha
9	20A**	Napájecí bod #2 (zadní konzola)
10	—	Nepoužívá se
11	—	Odmlžovač zadního okna a relé vyhřívaného zrcátka
12	—	Nepoužívá se
13	—	Relé startování
14	—	Nepoužívá se
15	—	Relé palivového čerpadla
16	—	Nepoužívá se
17	—	Nepoužívá se
18	40A**	Motor ventilátoru
19	30A**	Startování
20	20A**	Napájecí bod č. 1 (konzolový koš)
21	20A**	Napájecí bod v oblasti nákladu
22	—	Nepoužívá se
23	30A**	Modul sedadla řidiče
24	—	Nepoužívá se
25	—	Nepoužívá se
26	40A**	Odmlžovač zadního okna
27	20A**	Napájecí bod vpředu nebo zapalovač cigaret
28	30A**	Sedadla s klimatizací
29	—	Nepoužívá se
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	—	Nepoužívá se
34	—	Relé motoru ventilátoru
35	—	Nepoužívá se
36	—	Relé zadního sedadla
37	—	Relé světel brzdy/reverzní jízdy přívěsu vpravo
38	—	Nepoužívá se
39	40A**	Ventilátor chlazení (vozidla s přívěsem)
39	60A**	Ventilátor chlazení (vozidla bez přívěsu)
40	40A**	Ventilátor chlazení (pouze přívěs)
41	—	Nepoužívá se
42	30A**	Sedadlo spolujezdce
43	25A**	Ventily systému proti zablokování
44	—	Relé zadního stěrače
45	5A*	Senzor deště
46	—	Nepoužívá se
47	—	Nepoužívá se
48	—	Nepoužívá se
49	—	Nepoužívá se
50	15A*	Vyhřívané zrcátko

Číslo	Ampére [A]	Popis
51	—	Není použito
52	—	Relé lampy zastavení
53	—	Relé světel zastavení/směrovka levého přívěsu
54	—	Není použito
55	—	Relé stěrače
56	15 A*	Modul řízení převodovky (motor 2.0L)
57	20 A*	Levé světlomety s vysokou intenzitou
58	10 A*	Senzor alternátoru
59	10 A*	Spínač/zámek brzdy
60	15A*	Světlomety zastavení
61	10 A*	Odemknutí zadního sedadla
62	10 A*	Spojka klimatizace
63	15A*	Relé světel brzdy/směrovka přívěsu
64	20 A*	Motor zadního stěrače
65	15A*	Palivové čerpadlo
66	—	Relé modulu řízení systému převodovky
67	20 A*	Napájení vozidla #2
68	15A*	Napájení vozidla #4
69	15A*	Napájení vozidla č. 1 (motory 3,5/3,7 l)
69	20 A*	Napájení vozidla č. 1 (motor 2,0 l)
70	10 A*	Relé klimatizace Mr, Napájení vozidla #3, Modul pohonu všech kol (motory 3,5/3,7 l), Aktivní mřížka (motor 2,0 l)
71	—	Není použito
72	—	Není použito
73	—	Není použito
74	—	Není použito
75	—	LED spojka klimatizace Mr (motory 3,5/3,7L)
76	—	Není použito
77	—	Relé parkovacích světel přívěsu
78	20 A*	Pravé světlomety s vysokou intenzitou
79	5A*	Adaptivní tempomat
80	—	Není použito
81	—	Není použito
82	15A*	Odvodňovač zadní
83	—	Není použito
84	20 A*	Světlomety pro přívěs
85	—	Není použito
86	7,5 A*	Relé modulu řízení systému převodovky, udržení činnosti modulu řízení systému převodovky (motory 3,5/3,7 l)
87	5A*	Relé startování/zapalování
88	—	Relé startování/zapalování
89	—	Není použito
89	5A*	Motory nastavení polohy světlometů (pouze Čína)
90	10 A*	Modul řízení systému převodovky, modul řízení převodovky (motor 2,0 l)
91	10 A*	Adaptivní tempomat (motory 3,5/3,7 l)
91	5A*	Vyhřívání automatické převodovky (motor 2,0 l)
92	10 A*	Modul proti zablokování brzdového systému
93	5A*	Motor ventilátoru/relé odmrazování zadního
94	30A**	Pojistková skříň kabiny – start/zapalování
95	—	Není použito
96	—	LED elektromagnet čištění nádrže (motor 2,0 l)
97	—	LED vyhřívání automatické převodovky (motor 2,0 l)
98	—	Relé spojky klimatizace
		* Mini pojistky ** Pojistky do cartridge

Ford Edge – schéma pojistkové skříňky

Rok výroby: 2015.

Pojistky zapalovače cigaret (zásuvka) v Ford Edge jsou pojistky č. 5 (napájecí bod 3 – zadní část konzoly), č. 10 (napájecí bod 1 – před řidičem), č. 16 (napájecí bod 2 – kontejner konzoly) a č. 17 (napájecí bod 4 – zavazadlový prostor) v pojistkové skříni v motorovém prostoru.

Poloha pojistkové skříňky

Prostor pro cestující

Panel pojistek se nachází pod přístrojovou deskou nalevo od sloupku řízení.
Přístup k panelu pojistek může být jednodušší, pokud odstraníte obložení.

Motorový prostor

Rozvodná skříň napájení se nachází v motorovém prostoru (nalevo).

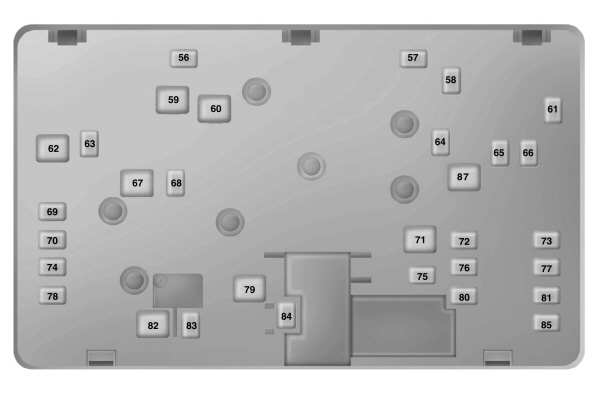

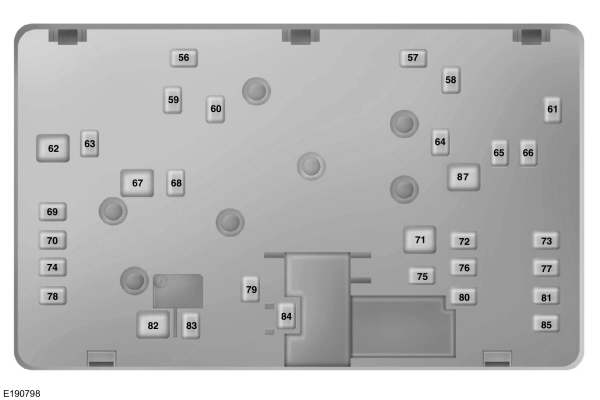

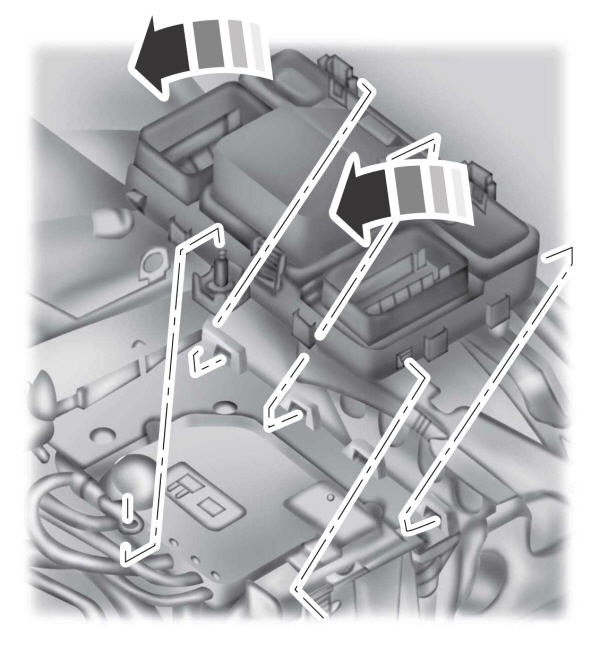

Rozvodná skříň napájení – dno

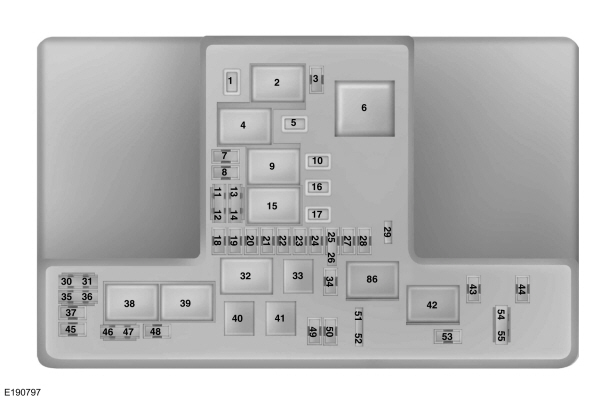

Na dně pojistkové skříňky se nacházejí pojistky.

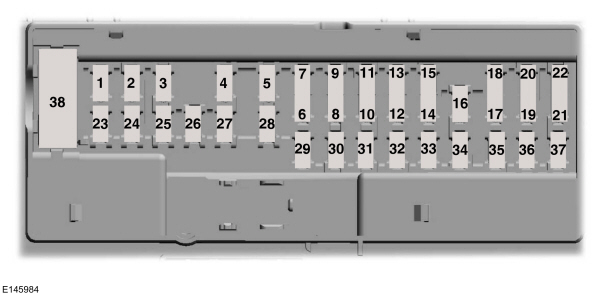

Prostor pro cestující

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A	Osvětlení požadavku (zásuvka, zrcátko, kupole). Cívka relé pro úsporu baterie. Cívka relé pro snadné ohýbání druhého řadu.
2	7,5A	Místa paměti. Bederní. Elektrická zrcátka. Napájení logiky modulu sedadla řidiče.
3	20A	Odemknutí dveří řidiče.
4	5A	Nepoužívá se (rezervní).
5	20A	Nepoužívá se (rezervní).
6	10 A	Nepoužívá se (rezervní).
7	10 A	Nepoužívá se (rezervní).
8	10 A	Nepoužívá se (rezervní).
9	10 A	Nepoužívá se (rezervní).
10	5A	Tlačítková klávesnice. Napájení logiky modulu zadního víka. Modul zadního víka bez rukou.
11	5A	Nepoužívá se (rezervní).
12	7,5 A	Modul klimatizace.
13	7,5 A	Skupina. Modul řízení sloupku řízení. Modul inteligentního připojení datalink (brána).
14	10 A	Nepoužívá se (rezervní).
15	10 A	Napájení datového připojení.
16	15A	Nepoužívá se (rezervní).
17	5A	Nepoužívá se (rezervní).
18	5A	Zapnutí. Spínač aktivovaný tlačítkem. Elektromagnet zámku klíče.

Číslo	Ampéry [A]	Popis
19	7,5A	Nepoužívané (rezervní).
20	7,5A	Aktivní logika asistence předního řízení.
21	5A	Senzor vlhkosti a teploty v autě.
22	5A	Senzor klasifikace cestujících.
23	10 A	Příslušenství s oneskorením (logika měniče výkonu, logika otevíracího střešního okna, napájení spínače oken řidiče).
24	20A	Odemknutí centrálního zámku.
25	30A	Dveře řidiče (okno, zrcátko). Modul dveří řidiče. Indikátor zámku dveří řidiče. Osvětlení spínače zámku řidiče.
26	30A	Dveře předního pasažéra (okno, zrcátko). Modul předních dveří pasažéra. Indikátor zámku předního pasažéra. Osvětlení spínače předního pasažéra (okno, zámek).
27	30A	Otevírací střešní okno.
28	20A	Zesilovač.
29	30A	Nepoužívané (rezervní).
30	30A	Nepoužívané (rezervní).
31	15 A	Nepoužívané (rezervní).
32	10 A	Globální polohovací systém. Centrální displej. Hlasové ovládání (SYNC). Modul vysílače-přijímače.
33	20A	Rádio.
34	30A	Pojistka startování (pojistky 19, 20, 21, 22, 35, 36, 37, spínač 38).
35	5A	Modul řízení limitů.
36	15A	Automaticky stmívající zrcátko. Vyhřívané sedadlo. Modul automatických dálkových světel/zrcátek, které se vzdálí od jízdního pruhu. Logické napájení modulu vyhřívaného zadního sedadla.
37	15A	Modul vyhřívaného volantu (bez aktivního systému předního řízení).
38	30A	Elektrická zadní okna. Osvětlení spínače zadního okna.

Vano motore

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužívá se (rezervní).
2	—	Relé motorku startování.
3	15 A	Stěrač zadního okna. Senzor deště
4	—	Relé motoru ventilátoru.
5	20A	Bod napájení 3 – zadní část konzoly.
6	—	Nepoužívá se.
7	20A	Modul řízení pohonné jednotky – výkon vozidla 1.
8	20A	Modul řízení pohonné jednotky – výkon vozidla 2.
9	—	Relé modulu řízení systému pohonu.
10	20A	Bod napájení 1 – před řidičem.
11	15A	Modul řízení pohonné jednotky – výkon vozidla 4.
12	15A	Modul řízení pohonné jednotky – výkon vozidla 3.
13	—	Nepoužívá se.
14	—	Nepoužívá se.
15	—	Relé startování.
16	20A	Bod napájení 2 – kontejner konzoly.
17	20A	Bod napájení 4 – zavazadlový prostor.
18	20A	Světlomet RH HID.
19	10 A	Elektronická asistence řízení během startování.
20	10 A	Zapni/zapni osvětlení.
21	15A	Logická energie čerpadla oleje převodovky (start/stop).
22	10 A	Elektromagnet spojky klimatizace.
23	15A	Start-start 6. Systém informování o mrtvém úhlu. Zadní kamera. Adaptivní tempomat. Displej heads-up. Modul kvality napětí (start/stop). Přední kamera s rozděleným pohledem. Modul přední kamery s rozděleným pohledem.
24	10 A	Nepoužívá se (rezervní).
25	10 A	Systém prevence zablokování brzd během startování.
26	10 A	Modul řízení systému pohonu startování.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A	Čerpadlo stěrače zadního okna.
29	—	Nepoužívá se.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	—	Elektronické relé ventilátoru 1.
33	—	Relé spojky klimatizace.
34	15 A	Nepoužívá se (rezervní).
35	—	Nepoužívá se.
36	—	Nepoužívá se.
37	10 A	Ventilátor modulu přenosu výkonu.
38	—	Elektronické relé ventilátoru 2
39	—	Relé elektrického ventilátoru 3.
40	—	Relé klaksonu.
41	—	Nepoužívá se.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopné sedadlo druhého řadu.
44	20A	Levý světlomet HID.
45	—	Nepoužívá se.
46	—	Nepoužívá se.
47	—	Nepoužívá se.
48	—	Nepoužívá se.
49	—	Nepoužívá se.
50	20A	Klakson.
51	—	Nepoužívá se.
52	—	Nepoužívá se.
53	—	Nepoužívá se.
54	10 A	Spínač brzdy.
55	10 A	Senzor ALT.

Motorový prostor, fondo

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	—	Nepoužívá se.
57	—	Nepoužívá se.
58	30A	Napájení čerpadla paliva.
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužívá se.
62	50A	Modul řízení karoserie 1.
63	25A	Elektronický ventilátor 2.
64	—	Nepoužívá se.
65	20A	Vyhřívané přední sedadlo.
66	—	Nepoužívá se.
67	50A	Modul řízení karoserie 2.
68	40A	Vyhřívané zadní sklo.
69	30A	Ventily systému proti zablokování.
70	30A	Sedadlo pasažéra.

Číslo	Ampéry [A]	Popis
71	—	Není použito.
72	20A	Čerpadlo oleje převodovky (start/stop).
73	20A	Zadní vyhřívaná sedadla.
74	30A	Modul sedadla řidiče.
75	25 A	Motor stěrače 1.
76	30A	Modul zdvihacího víka.
77	30A	Modul sedadla s klimatizací.
78	40A	Modul osvětlení přívěsu.
79	40A	Motor ventilátoru.
80	25 A	Motor stěrače 2.
81	40A	Invertor 110 V.
82	—	Není použito.
83	20A	Není použito (rezervní).
84	30A	Elektromagnet startovacího motoru.
85	—	Není použito.
86	—	Není použito.
87	60A	Čerpadlo systému proti zablokování.

Ford Edge – schéma pojistkové skříňky

Rok výroby: 2016, 2017.

Pojistky zapalovače cigaret (zásuvka) v Ford Edge jsou pojistky č. 5 (napájení 3 – zadní konzola), č. 10 (napájení 1 – přední řidič), č. 16 (napájení 2 – kontejner konzoly) a č. 17 (napájení 4 – zavazadlový prostor) v pojistkové skříni v motorovém prostoru.

Poloha pojistkové skříňky

Kabina

Panel pojistek se nachází pod palubní deskou nalevo od sloupku řízení.
Přístup k panelu pojistek může být jednodušší, pokud odstraníte dekorativní rám.

Motorový prostor

Rozvodná skříň se nachází v motorovém prostoru (nalevo).

Rozvodná skříň – spodní část

Na spodní straně pojistkové skříňky se nacházejí pojistky.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	10 A	Osvětlení požadované (motorový prostor, zrcátko, kupole). Cívka relé úspory baterie. Cívka relé lehkého sklopného druhého sedadla.
2	7,5A	Paměti polohy. Bederní. Napájení logiky modulu sedadla řidiče.
3	20A	Odemknutí dveří řidiče.
4	5A	Nepoužívá se (rezerva).
5	20A	Nepoužívá se (rezerva).
6	10 A	Nepoužívá se (rezerva).
7	10 A	Nepoužívá se (rezerva).
8	10 A	Nepoužívá se (rezerva).
9	10 A	Nepoužívá se (rezerva).
10	5A	Tlačítková klávesnice. Napájení logiky modulu dveří zavazadlového prostoru. Modul dveří zavazadlového prostoru bez rukou.
11	5A	Nepoužívá se (rezerva).
12	7,5 A	Modul klimatizace.
13	7,5A	Skupina. Modul řízení sloupku řízení. Modul inteligentního konektoru datalink (brána).
14	10 A	Modul rozšířeného napájení.
15	10 A	Napájení datového připojení.
16	15 A	Nepoužívá se (rezerva).
17	5A	Nepoužívá se (rezerva).
18	5A	Spínač aktivovaný tlačítkem.

Číslo	Ampéry [A]	Popis
19	7,5A	Modul výkonu rozšířený.
20	7,5A	Není použito (rezerva).
21	5A	Senzor vlhkosti a teploty v autě.
22	5A	Systém klasifikace cestujících.
23	10 A	Příslušenství se zdržaním (logika invertora výkonu, logika otevírací střechy, napájení spínače oken řidiče).
24	20A	Odemknutí centrálního zámku.
25	30A	Dveře řidiče (okno, zrcátko). Modul dveří řidiče. Indikátor zámku dveří řidiče. Osvětlení spínače zámku řidiče.
26	30A	Dveře předního pasažéra (okno, zrcátko). Modul předních dveří pasažéra. Indikátor zámku předního pasažéra. Osvětlení předního spínače pasažéra (okno, zámek).
27	30A	Otevírací střecha.
28	20A	Zesilovač.
29	30A	Není použito (rezerva).
30	30A	Není použito (rezerva).
31	15A	Není použito (rezerva).
32	10 A	Systém globálního určování polohy. Displej centrální baterie. Hlasové ovládání (SYNC). Modul vysílač-přijímač.
33	20A	Rádio.
34	30A	Pojistka startování (pojistky 19,20,21,22,35,36,37, automatický spínač 38).
35	5A	Není použito (rezerva).
36	15A	Zrcátko zpětného pohledu auto-zatemňující. Vyhřívané sedadlo. Modul automatických dálkových světel/zrcátek, které vycházejí z pruhu. Napájení logiky modulu vyhřívaného zadního sedadla.
37	20A	Vyhřívaný modul volantu. Aktivní přední volant.
38	30A	Elektrická okna vzadu. Osvětlení spínače zadního okna.

Vano motore

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Nepoužívá se (rezerva).
2	—	Relé motorku pro startování.
3	15 A	Stěrač zadního skla. Senzor deště. Cívka relé čerpadla stěrače zadního skla.
4	—	Relé motoru ventilátoru.
5	20A	Napájecí bod 3 – zadní konzola.
6	—	Nepoužívá se.
7	20A	Modul řízení hnacího ústrojí – výkon vozidla 1.
8	20A	Modul řízení hnacího ústrojí – výkon vozidla 2.
9	—	Relé modulu řízení hnacího ústrojí.
10	20A	Napájecí bod 1 – přední řidič.
11	15A	Modul řízení hnacího ústrojí – výkon vozidla 4.
12	15A	Modul řízení hnacího ústrojí – výkon vozidla 3.
13	—	Nepoužívá se.
14	—	Nepoužívá se.
15	—	Relé pro startování.
16	20A	Napájecí bod 2 – kontejner na konzole.
17	20A	Napájecí bod 4 – zavazadlový prostor.
18	20A	Světlomet RH HID.
19	10 A	Elektronická asistence řízení během startování.
20	10 A	Zapni/nastartuj osvětlení. Spínač úrovně světlometů.
21	15 A	Logické napájení čerpadla oleje převodovky (start/stop).
22	10 A	Elektromagnet spojky klimatizace.
23	15 A	Startování 6. Systém informování o mrtvém úhlu. Zadní kamera. Adaptivní tempomat. Head-up displej. Modul kvality napětí (start/stop). Přední kamera s rozděleným pohledem. Modul přední kamery s rozděleným pohledem.
24	10 A	Nepoužívá se (rezerva).
25	10 A	Systém prevence zablokování brzd během startování.
26	10 A	Modul řízení systému pohonu při startování.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A	Čerpadlo stěrače zadního okna.
29	—	Nepoužito.
30	—	Nepoužito.
31	—	Nepoužito.
32	—	Elektronické relé ventilátoru 1.
33	—	Relé spojky klimatizace.
34	15 A	Nepoužito (rezervní).
35	—	Nepoužito.
36	—	Nepoužito.
37	10 A	Ventilátor modulu přenosu výkonu.
38	—	Elektronické relé ventilátoru 2
39	—	Relé elektrického ventilátoru 3.
40	—	Relé klaksonu.
41	—	Nepoužito.
42	—	Relé palivového čerpadla.
43	10 A	Jednoduché sklopení sedadla druhého řadu.
44	20A	Levý světlomet HID.
45	—	Nepoužito.
46	—	Nepoužito.
47	—	Nepoužito.
48	15 A	Blokování sloupku řízení.
49	—	Nepoužito.
50	20A	Klakson.
51	—	Nepoužito.
52	—	Nepoužito.
53	—	Nepoužito.
54	10 A	Spínač brzdy.
55	10 A	Senzor ALT.

Motorový prostor, spodní část

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	—	Nepoužívá se.
57	—	Nepoužívá se.
58	30A	Napájení palivového čerpadla. Vstřikovače paliva přístavní (3,5L).
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužívá se.
62	50A	Modul řízení karoserie 1.
63	25 A	Elektronický ventilátor 2.
64	—	Nepoužívá se.
65	20A	Vyhřívané přední sedadlo.
66	15A	Vyhřívání parkovacího stěrače.
67	50A	Modul řízení karoserie 2.
68	40A	Vyhřívané zadní sklo.
69	30A	Ventily systému proti zablokování.
70	30A	Sedadlo pro cestující.

Číslo	Ampéry [A]	Popis
71	—	Nepoužívá se.
72	20A	Čerpadlo oleje převodovky (start/stop).
73	20A	Zadní vyhřívaná sedadla.
74	30A	Modul sedadla řidiče. Elektrické sedadlo řidiče (bez paměti).
75	25 A	Motor stěrače 1.
76	30A	Modul dveří zavazadlového prostoru.
77	30A	Modul sedadla s klimatizací.
78	40A	Modul osvětlení přívěsu.
79	40A	Motor ventilátoru.
80	25A	Motor stěrače 2.
81	40a	Invertor 110 V.
82	—	Nepoužívá se.
83	20A	Nepoužívá se (rezervní).
84	30A	Elektromagnet motorku pro startování.
85	—	Nepoužívá se.
86	—	Nepoužívá se.
87	60A	Čerpadlo systému proti zablokování.

Ford Edge – schéma pojistkové skříně

Rok výroby: 2018, 2019.

Pojistky zapalovače cigaret (zásuvka) ve Ford Edge jsou pojistky č. 5 (napájení 3 – zadní část konzoly), č. 10 (napájení 1 – přední část řidiče), č. 16 (napájení 2 – kontejner konzoly) a č. 17 (napájení 4 – zavazadlový prostor) v pojistkové skříni v motorovém prostoru.

Poloha pojistkové skříně

Kabina

Panel pojistek se nachází pod přístrojovou deskou nalevo od sloupku řízení.Přístup k panelu pojistek může být jednodušší, pokud odstraníte obložení.

Motorový prostor

Rozvodná skříň napájení se nachází v motorovém prostoru (nalevo).

Rozvodná skříň napájení – spodní část

Na spodní straně pojistkové skříně se nacházejí pojistky.

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se.
2	7,5A	Paměti. Bederní. Napájení logiky modulu sedadla řidiče.
3	20A	Odemknutí dveří řidiče.
4	5A	Nepoužívá se (rezerva).
5	20A	2018: Nepoužívá se (rezerva). 2019: Zesilovač zvuku
6	10 A	Nepoužívá se (rezerva).
7	10 A	Nepoužívá se (rezerva).
8	10 A	Nepoužívá se (rezerva).
9	10 A	Nepoužívá se (rezerva).
10	5A	Klávesnice. Napájení logiky modulu zadního víka. Modul zadního víka bez rukou. Integrovaný modem (2019).
11	5A	Nepoužívá se (rezerva).
12	7,5A	Modul klimatizace.
13	7,5 A	Skupina. Modul řízení sloupce řízení. Modul inteligentního rozhraní (gateway).
14	10 A	Modul rozšířeného napájení.
15	10 A	Napájení datového připojení.
16	15A	Nepoužívá se (rezerva).
17	5A	Nepoužívá se (rezerva).
18	5A	Spínač aktivovaný tlačítkem.

Číslo	Ampéry [A]	Popis
19	7,5 A	Modul výkonu rozšířený.
20	7,5 A	Nepoužito (rezerva).
21	5A	Senzor vlhkosti a teploty v autě.
22	5A	Systém klasifikace cestujících.
23	10 A	Příslušenství zpožděné (logika invertoru výkonu, logika střešního okna, napájení spínače oken řidiče).
24	20A	Centrální zamykání/odemknutí.
25	30A	Dveře řidiče (okno, zrcadlo). Modul dveří řidiče. Indikátor zamknutí dveří řidiče. Osvětlení spínače zamknutí řidiče.
26	30A	Dveře předního pasažéra (okno, zrcadlo). Modul předních dveří pasažéra. Indikátor zamknutí předního pasažéra. Osvětlení spínače předního pasažéra (okno, zámek).
27	30A	Střešní okno.
28	20A	Zesilovač.
29	30A	Nepoužito (rezerva).
30	30A	Nepoužito (rezerva).
31	15 A	Nepoužito (rezerva).
32	10 A	Systém globálního určování polohy (2018). Displej centrálního svazku. Hlasové ovládání (SYNC). Modul vysílače/přijímače.
33	20A	Rádio.
34	30A	Pojistka startování (pojistky 19,20,21,22,35,36,37, automatický spínač 38).
35	5A	Nepoužito (rezerva).
36	15 A	Zrcadlo zpětného pohledu auto-zatemňující. Vyhřívané sedadlo (2018). Modul automatických světlometů/zrcadel, které vycházejí z jízdního pruhu. Napájení logiky modulu vyhřívaného zadního sedadla.
37	20A	Modul vyhřívaného volantu. Aktivní volant vpředu.
38	30A	Elektrická zadní okna. Osvětlení spínače zadního okna.

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	30A	Není použitý (rezervní).
2	—	Relé motorku startéru.
3	15 A	Stěrač zadního skla. Senzor deště. Cívka relé čerpadla stěrače zadního skla.
4	—	Relé motoru ventilátoru.
5	20A	Napájecí bod 3 – zadní část konzoly.
6	—	Není použitý.
7	20A	Modul řízení hnacího ústrojí – výkon vozidla 1.
8	20A	Modul řízení hnacího ústrojí – výkon vozidla 2.
9	—	Relé modulu řízení systému pohonu.
10	20A	Napájecí bod 1 – přední část řidiče.
11	15 A	Modul řízení hnacího ústrojí – výkon vozidla 4.
12	15 A	Modul řízení systému pohonu – výkon vozidla 3. Cívka relé modulu pohonu všech kol (2019).
13	—	Není použitý.
14	—	Není použitý.
15	—	Relé startování.
16	20A	Napájecí bod 2 – kontejner konzoly.
17	20A	Napájecí bod 4 – zavazadlový prostor.
18	20A	2018: Světlomet RH HID. 2019: Není použitý (rezervní)
19	10 A	Elektronická asistence řízení během startování.
20	10 A	2018: Osvětlení jízdy/startu. 2019: Motory pro regulaci polohy světlometů.
21	15A	2018: Logická energie čerpadla oleje převodovky (start/stop). 2019: Není použitý (rezervní)
22	10 A	Elektromagnet spojky klimatizace.
23	15 A	Startování 6. Systém informování o mrtvém úhlu. Zadní kamera. Adaptivní tempomat (2018). Head-up displej (2018). Modul kvality napětí (start/stop). Přední kamera s rozděleným pohledem. Modul přední kamery s rozděleným pohledem.
24	10 A	Není použitý (rezervní).
25	10 A	Systém prevence zablokování brzd během startování.
26	10 A	Modul řízení systému pohonu při startování.
27	—	Není použitý.

Číslo	Ampéry [A]	Popis
28	10 A	Čerpadlo stěrače zadního okna.
29	—	Nepoužívá se.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	—	Elektronické relé ventilátoru 1.
33	—	Relé spojky klimatizace.
34	15 A	Nepoužívá se (rezerva).
35	—	Nepoužívá se.
36	—	Nepoužívá se.
37	10 A	Ventilátor modulu přenosu výkonu.
38	—	Elektronické relé ventilátoru 2
39	—	Relé elektrického ventilátoru 3.
40	—	Relé klaksonu.
41	—	2018: Nepoužívá se. 2019: Relé akceptace potkávacích světel.
42	—	Relé palivového čerpadla.
43	10 A	Jednoduché sklopení sedadla ve druhém řadě.
44	20A	Levý světlomet HID.
45	—	Nepoužívá se.
46	—	Nepoužívá se.
47	—	Nepoužívá se.
48	15 A	2018: Nepoužívá se (rezerva). 2019: Výkon relé zámku sloupku řízení
49	—	Nepoužívá se.
50	20A	Klakson.
51	—	Nepoužívá se.
52	—	Nepoužívá se.
53	—	Nepoužívá se.
54	10 A	Spínač brzdy.
55	10 A	Senzor alternátoru
86	—	Nepoužívá se.

Motorový prostor, spodní část

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	—	Nepoužívá se.
57	—	Nepoužívá se.
58	30A	Napájení palivového čerpadla. Vstřikovače paliva přístavní (3,5L).
59	40A	Elektronický ventilátor 3.
60	40A	Elektronický ventilátor 1.
61	—	Nepoužívá se.
62	50A	Modul řízení karoserie 1.
63	25A	Elektronický ventilátor 2.
64	—	Nepoužívá se.
65	20A	Vyhřívané přední sedadlo.
66	15 A	Vyhřívání parkování stěrače.
67	50A	Modul řízení karoserie 2.
68	40A	Vyhřívané zadní sklo.
69	30A	Ventily systému proti zablokování.
70	30A	Sedadlo pasažéra.

Číslo	Ampéry [A]	Popis
71	—	Nepoužívá se.
72	20A	2018: Čerpadlo oleje převodovky (start/stop). 2019: Nepoužívá se (rezerva)
73	20A	Vyhřívaná zadní sedadla.
74	30A	Modul sedadla řidiče. Elektrické sedadlo řidiče (méně pamětí).
75	25A	Motor stěrače 1.
76	30A	Modul zadního víka.
77	30A	Modul sedadla s klimatizací.
78	40A	Modul osvětlení přívěsu.
79	40A	Motor ventilátoru.
80	25 A	Motor stěrače 2.
81	40A	Invertor 110 V.
82	—	Nepoužívá se.
83	20A	Nepoužívá se (rezerva).
84	30A	Elektromagnet motoru pro startování.
85	—	Nepoužívá se.
87	60A	Čerpadlo systému proti zablokování.

Schéma pojistek a relé – Ford Edge

Týká se vozidel vyrobených v letech:

2020.

Vozidla vyrobená od 02.09.2019

Řídicí jednotka napájení

Řídicí jednotka napájení se nachází v motorovém prostoru. Je vybavena pojistkami s vysokým proudem, které chrání hlavní elektrické systémy vozidla před přetížením.

Po odpojení a opětovném připojení baterie je třeba obnovit některé funkce.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	25 A1	Motor stěrače 2.
2	—	Relé startéru.
3	15 A2	Zadní stěrač; Senzor deště.
4	—	Relé motoru ventilátoru.
5	20 A1	Napájecí bod 3 – zadní konzola.
6	—	Relé regulátoru žhavicích svíček.
7	20 A2	Modul řízení hnacího ústrojí – napájení vozidla 1.
8	20 A2	Modul řízení hnacího ústrojí – napájení vozidla 2; Čerpadlo močoviny.
9	—	Relé modulu řízení hnacího ústrojí.
10	20 A1	Napájecí bod 1 – přední strana řidiče.
11	15 A3	Modul řízení hnacího ústrojí – napájení vozidla 4; Modul žhavicích svíček.
12	15 A3	Kompresor klimatizačního systému; Cívka relé regulátoru žhavicích svíček; Modul řízení hnacího ústrojí – napájení vozidla 3; Aktivní lamely mřížky sání vzduchu; Relé jednoho chladicího ventilátoru.
13	10 A3	Nepoužívá se (rezervní).
14	10 A3	Nepoužívá se (rezervní).
15	—	Relé zapalování/startování.
16	20 A1	Napájecí bod 2 – konzola.
17	20 A1	Napájecí bod 4 – zavazadlový prostor.
18	15 A2	Modul dávkování močoviny.
19	10 A2	Zapalování/startování – elektronický systém posilovače řízení.
20	10 A2	Zapalování/startování – osvětlení; Motory pro nastavení světlometů.
21	15 A2	Zapalování/startování – řízení převodovky; Modul dávkování močoviny (baterie zapnuta).
22	10 A2	Elektromagnet spojky klimatizačního systému.
23	15 A2	Zapalování/startování; Modul stabilizace napětí (Start-Stop); Systém monitorování mrtvého úhlu; Zadní kamera; Přední kamera.
24	10 A2	Nepoužívá se (rezervní).
25	10 A3	Zapalování/startování – systém prevence zablokování kol během brzdění.
26	10 A3	Zapalování/startování – modul řízení hnacího ústrojí.
27	15 A2	Modul dávkování močoviny.

Číslo	Ampéry [A]	Popis
28	10 A2	Čerpadlo stěrače zadního skla.
29	—	Nepoužito.
30	—	Nepoužito.
31	—	Nepoužito.
32	—	Relé elektrického ventilátoru 1.
33	—	Relé spojky klimatizačního systému.
34	15 A2	Elektrický blok sloupku řízení.
35	—	Nepoužito.
36	—	Nepoužito.
37	15 A2	Modul dávkování močoviny.
38	—	Nepoužito.
39	—	Relé elektrického ventilátoru 3.
40	—	Relé stěračů světlometů.
41	—	Relé akustického signálu.
42	—	Relé palivového čerpadla.
43	10 A2	Sklápění sedadel ve druhém řadě.
44	5 A2	Vyhřívání trysky stěrače.
45	—	Nepoužito.
46	10 A3	Senzor alternátoru.
47	10 A3	Spínač on/off brzd.
48	20 A2	Akustický signál.
49	25 A2	Systém detekce přítomnosti vody v palivu (WFS).
50	10 A2	Ventilátor řídicí jednotky.
51	—	Nepoužito.
52	—	Nepoužito.
53	—	Nepoužito.
54	5 A3	Palivový ohřívač.
55	5 A3	Nepoužito (rezervní).
86	–	Nepoužito.

¹Pojistka typu M.

²Mikropojistka 2.

³Mikropojistka 3.

Řídicí jednotka napájení – spodní část

Ve spodní části řídicí jednotky se nacházejí pojistky. Pro přístup ke spodní části řídicí jednotky:

1. Uvolněte dva háky na obou stranách řídicí jednotky.
2. Zvedněte vnitřní stranu řídicí jednotky ze stojanu.
3. Posuňte řídicí jednotku směrem ke středu motorového prostoru.
4. Otočte vnější stranou řídicí jednotky, abyste získali přístup ke spodní části.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	20 A4	Stříkací systém světlometu.
57	20 A4	Nepoužívá se (rezerva).
58	30 A4	Napájení palivové pumpy.
59	40 A5	Nepoužívá se (rezerva).
60	40 A5	Modul pohonu všech kol (AWD).
61	40 A4	Odmlžování čelního skla (levá strana).
62	50 A5	Modul řízení systémů karoserie 1.
63	25 A4	Nepoužívá se (rezerva).
64	30 A4	Pomocné topení 3.
65	20 A4	Vyhřívané přední sedadlo.
66	40 A4	Odmlžování čelního skla (pravá strana).
67	50 A5	Modul řízení systémů karoserie 2.
68	40 A4	Topení zadního skla.
69	30 A4	Ventily systému prevence zablokování kol během brzdění.
70	30 A4	Napájení sedadla pasažéra.

Číslo	Ampéry [A]	Popis
71	60 A5	Kontrolér svíček.
72	30 A4	Nepoužívá se (rezerva).
73	20 A4	Vyhřívaná zadní sedadla.
74	30 A4	Modul sedadla řidiče; Napájení sedadla řidiče.
75	30 A4	Pomocné topení 1.
76	20 A4	Modul řízení převodovky.
77	30 A4	Modul sedadla se systémem vyhřívání a klimatizace.
78	40 A4	Modul tažení přívěsu.
79	40 A4	Motor ventilátoru.
80	30 A4	Modul elektricky ovládaných zadních dveří.
81	40 A4	Měnič 220 V.
82	60 A5	Čerpadlo systému prevence zablokování kol během brzdění.
83	25 A4	Motor stěrače 1.
84	30 A4	Elektromagnet startovacího motoru.
85	20 A4	Topení na palivo.
87	–	Nepoužívá se.

⁴Pojistka typu M.

⁵Pojistka typu J.

Řídicí jednotka pojistek v prostoru pro cestující

Řídicí jednotka pojistek se nachází pod přístrojovou deskou na levé straně sloupku řízení.

Tip:   Aby se usnadnil přístup k řídicí jednotce pojistek, je možné odstranit obložení.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se.
2	7,5 A6	Sedadla s funkcí paměti; Bederní opora; Bezdrátová nabíječka.
3	20 A6	Odemknutí dveří řidiče; Dvojité zamykání dveří.
4	5 A6	Nepoužívá se (rezerva).
5	20 A6	Audio zesilovač.
6	10 A7	Nepoužívá se (rezerva).
7	10 A7	Nepoužívá se (rezerva).
8	10 A7	Nepoužívá se (rezerva).
9	10 A7	Nepoužívá se (rezerva).
10	5 A7	Modul elektricky ovládaných zadních dveří; Integrovaný modem; Modul zadních dveří vozidla otevíratelných/zavíratelných bez použití rukou.
11	5 A7	Integrovaný bezpečnostní modul.
12	7,5 A7	Modul řízení vytápění, větrání a klimatizace; Modul převodovky.
13	7,5 A7	Sada směrových světel; Modul řízení sloupku řízení; Modul (brána) inteligentního diagnostického portu.
14	10 A7	Nepoužívá se (rezerva).
15	10 A7	Napájení diagnostického portu.
16	15 A6	Zamknutí otevření dveří dětmi.
17	5 A7	Siréna alarmu napájená z baterie.
18	5 A7	Zapalování; Tlačítko Start/Stop.

Číslo	Ampéry [A]	Popis
19	7,5 A7	Nepoužívá se (rezervní).
20	7,5 A7	Modul řízení světlometů.
21	5 A7	Senzor vlhkosti a teploty ve vozidle.
22	5 A7	Nepoužívá se (rezervní).
23	10 A6	zpoždění deaktivace příslušenství (logika převodníku, logika otevírací střechy, spínač okna na straně řidiče).
24	20 A6	Centrální zamykání/odemykání.
25	30 A6	Dveře řidiče (okno, zrcadlo).
26	30 A6	Dveře předního pasažéra (okno, zrcadlo).
27	30 A6	Otevírací střecha.
28	20 A6	Zesilovač.
29	30 A6	Zadní levé dveře (okno).
30	30 A6	Zadní pravé dveře (okno).
31	15 A6	Nepoužívá se (rezervní).
32	10 A6	Displej; Hlasové ovládání (SYNC); Přijímač rádiových frekvencí.
33	20 A6	Rádio.
34	30 A6	Zapalování/startování – sběrnice (pojistky 19, 20, 21, 22, 35, 36, 37, spínač instalace).
35	5 A6	Modul řízení systému pomocné bezpečnosti.
36	15 A6	Zrcadlo s automatickou funkcí zatemnění; Modul vyhřívaného zadního sedadla.
37	20 A6	Modul vyhřívaného volantu; Adaptivní systém řízení předních kol.
38	—	Nepoužívá se.

Schéma pojistek a relé – Ford Edge

Vztahuje se na vozidla vyrobená v letech:

2021, 2022.

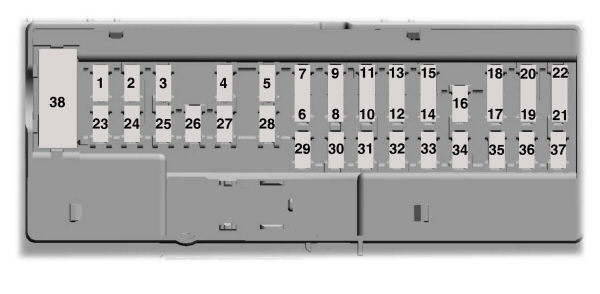

Kabina

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	–	Nepoužívá se.
2	10 A	Příslušenství se zpožděním — logika výkonového invertoru, logika otevírací střechy a spínač napájení okna řidiče.
3	7,5 A	Paměti. Podpora bederní oblasti. Bezdrátové nabíjení příslušenství.
4	20 A	Zesilovač subwooferu.
5	–	Nepoužívá se.
6	10 A	Nepoužívá se (rezervní).
7	10 A	Modul změny převodového stupně.
8	5 A	Modul zadního víka. Modul bezdotykového zadního víka. Integrovaný modem.
9	5 A	Tlačítková klávesnice.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	7,5 A	Modul klimatizace. Vylepšený modul centrálního víka.
13	7,5 A	Přístrojový panel. Modul ovládání sloupce řízení.
14	15 A	Nepoužívá se (rezervní).
15	15 A	Modul SYNC.
16	–	Nepoužívá se.
17	7,5 A	Modul ovládání světlometů.
18	7,5 A	Nepoužívá se (rezervní).

Číslo	Ampér [A]	Popis
19	5 A	Nepoužívá se (rezervní).
20	5 A	Spínač zapalování s tlačítkem.
21	5 A	Senzor teploty a vlhkosti ve vozidle.
22	5 A	Nepoužívá se (rezervní).
23	30 A	Okno a zrcadlo v dveřích řidiče. Modul dveří řidiče. Indikátor zamknutí dveří řidiče. Osvětlení spínače zamknutí řidiče.
24	30 A	Otevíratelná střecha.
25	20 A	Zesilovač.
26	30 A	Okno a zrcadlo v předních dveřích pasažéra. Modul předních dveří pasažéra. Indikátor zamknutí předního pasažéra. Osvětlení spínače předního pasažéra.
27	30 A	Nepoužívá se (rezervní).
28	30 A	Nepoužívá se (rezervní).
29	15 A	Vylepšené napájení centrálních dveří – konektor OBD.
30	5 A	Nepoužívá se (rezervní).
31	10 A	Modul vysílače-přijímače. Multifunkční displej. Integrovaný ovládací panel.
32	20 A	Rádio.
33	–	Nepoužívá se.
34	30 A	Spouštěcí obvod (pojistka 17,18, 21, 22, 35, 36, 37, automatický spínač 38).
35	5 A	Indikátor deaktivace airbagu pasažéra.
36	15 A	Modul vyhřívaného zadního sedadla.
37	20 A	Vyhřívaný volant. Zrcadlo s automatickým zatemněním. Modul automatických světlometů a bočních zrcadel, které zabraňují vybočení z jízdního pruhu.
38	30 A	Spínač obvodu. Elektrické okno na pravém zadním okně. Elektrické okno na levém zadním okně.

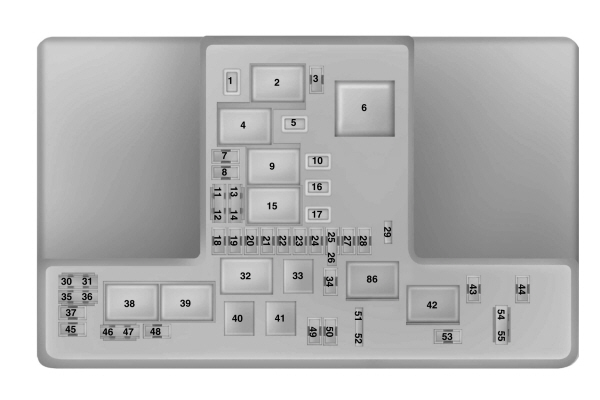

Motorový prostor

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	—	Nepoužívá se.
2	—	Relé motorku pro startování.
3	15 A	Stěrač zadního skla. Senzor deště. Cívka relé čerpadla stěrače zadního skla.
4	—	Relé motoru ventilátoru.
5	20 A	Napájecí bod 3 – zadní část konzoly.
6	—	Nepoužívá se.
7	20 A	Modul řízení hnacího ústrojí – výkon vozidla 1.
8	20 A	Modul řízení hnacího ústrojí – napájení vozidla 2. Větrání nádrže. Ventil pro blokování par. Ohřívaný kyslíkový sloupek.
9	—	Relé modulu řízení hnacího ústrojí.
10	20 A	Napájecí bod 1 – přední část řidiče.
11	15 A	Modul řízení hnacího ústrojí – výkon vozidla 4.
12	15 A	Modul řízení hnacího ústrojí – napájení vozidla 3. Cívka relé modulu pohonu všech kol. Aktivní žaluzie. Ohřívání aktivního převodu. Pomocné chlazení. Obejít elektrický kompresor. Negativní tlak na dávkovací ventil. Klimatizační kompresor.
13	—	Nepoužívá se.
14	—	Nepoužívá se.
15	—	Relé pro startování.
16	20 A	Napájecí bod 2 – kontejner konzoly.
17	20 A	Napájecí bod 4 – zavazadlový prostor.
18	—	Nepoužívá se.
19	10 A	Elektronické posilování řízení během startování.
20	10 A	Nastavení světlometů.
21	—	Nepoužívá se.
22	10 A	Elektromagnet spojky klimatizace.
23	15 A	Systém informování o mrtvém úhlu. Zadní kamera. Radar sledující vpřed. Modul kvality napětí (start/stop). Rozdělená přední kamera. Modul rozdělené přední kamery.
24	—	Nepoužívá se.
25	10 A	Systém proti zablokování brzd během startování.
26	10 A	Modul řízení systému startování motoru.
27	—	Nepoužívá se.

Číslo	Ampéry [A]	Popis
28	10 A	Čerpadlo stěrače zadního okna.
29	—	Nepoužívá se.
30	—	Nepoužívá se.
31	—	Nepoužívá se.
32	—	Elektronické relé ventilátoru 1.
33	—	Relé spojky klimatizace.
34	—	Nepoužívá se.
35	—	Nepoužívá se.
36	—	Nepoužívá se.
37	—	Nepoužívá se.
38	—	Elektronické relé ventilátoru 2.
39	—	Elektronické relé ventilátoru 3.
40	—	Relé klaksonu.
41	—	Relé blokování sloupku řízení.
42	—	Relé čerpadla paliva.
43	10 A	Jednoduché sklopení sedadla druhého řadu.
44	—	Nepoužívá se.
45	—	Nepoužívá se.
46	—	Nepoužívá se.
47	—	Nepoužívá se.
48	15 A	Napájení relé blokování sloupku řízení.
49	—	Nepoužívá se.
50	20 A	Klakson.
51	—	Nepoužívá se.
52	—	Nepoužívá se.
53	—	Nepoužívá se.
54	10 A	Spínač brzdy.
55	10 A	Senzor alternátoru.
86	—	Nepoužívá se.

Motorový prostor, spodní část

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
56	—	Nepoužívá se.
57	—	Nepoužívá se.
58	30 A	Napájení čerpadla paliva.
59	40 A	Elektronický ventilátor 3.
60	40 A	Elektronický ventilátor 1.
61	—	Nepoužívá se.
62	50 A	Modul řízení karoserie 1.
63	25 A	Elektronický ventilátor 2.
64	—	Nepoužívá se.
65	20 A	Vyhřívané přední sedadlo.
66	15 A	Nepoužívá se (rezerva).
67	50 A	Modul řízení karoserie 2.
68	40 A	Vyhřívané zadní sklo.
69	30 A	Ventily systému proti zablokování.
70	30 A	Sedadlo pasažéra.

Číslo	Ampéry [A]	Popis
71	—	Nepoužívá se.
72	—	Nepoužívá se.
73	20 A	Vyhřívaná zadní sedadla.
74	30 A	Modul sedadla řidiče. Napájení sedadla řidiče
75	25 A	Motor stěrače 1.
76	30 A	Modul zadního víka.
77	30 A	Modul sedadla s klimatizací.
78	40 A	Modul osvětlení přívěsu.
79	40 A	Motor ventilátoru.
80	25 A	Motor stěrače 2.
81	40 A	Invertor 110 V.
82	—	Nepoužívá se.
83-	—	Nepoužívá se.
84	30 A	Elektromagnet motorku pro startování.
85	—	Nepoužívá se.
87	60 A	Čerpadlo systému proti zablokování.

O Ford Edge (2007-2022)

Ford Edge je populární SUV model, který byl představen v roce 2007 a vyráběl se až do roku 2022. Tento automobil je známý svým pohodlným interiérem, moderním designem a spolehlivým výkonem. Ford Edge nabízí různé možnosti motorů, včetně benzínových a naftových variant, které zajišťují dostatečný výkon pro každodenní jízdu i delší cesty. V průběhu let prošel několika modernizacemi, které přinesly vylepšení v oblasti technologií, bezpečnosti a komfortu. Jeho prostorný interiér a pokročilé funkce dělají z Ford Edge ideální volbu pro rodiny i jednotlivce, kteří hledají spolehlivé a stylové vozidlo.

Schéma pojistkové skříně Ford Edge

Tato stránka zobrazuje schéma pojistkové skříně pro Ford Edge, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se typicky nachází v motorovém prostoru a v kabině vozidla, což umožňuje snadný přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný a spolehlivý provoz vašeho vozidla, proto je důležité mít přehled o jejím obsahu a funkcích.
