Ford Transit Custom (2012-2018) – pojistková skříňka
Předběžná pojistková skříňka
Nachází se pod sedadlem řidiče.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | 350A | Alternátor. Startér. Pojistková skříňka připojení baterie. |
| F2 | 100A | Pojistková skříňka pomocného připojení. |
| F3 | – | Nepoužívá se. |
| F4 | 200A | Pojistková skříňka pomocného připojení. |
| F5 | 100A | Pojistková skříňka pomocného připojení. |
| F6 | 80A | Elektrický pomocný ohřívač. |
| F7 | 80A | Pojistková skříňka pomocného připojení. |
| F8 | 100A | Pojistková skříňka připojení baterie. |
| F9 | 100A | Pojistková skříňka pomocného připojení. |
| F10 | 60A | Modul řízení karoserie 1. |
| F11 | 60A | Modul řízení karoserie 2. |
| F12 | 60A | Přístup zákazníka. |
| F13 | – | Nepoužívá se. |
| F14 | 60A | Přístup zákazníka. |
Pojistková skříňka v prostoru pro cestující
Za odnímatelnými obkladovými panely se nacházejí dvě pojistkové skříňky – pojistková skříňka se nachází vpravo a modul řízení karoserie vlevo (u vozidel s volantem vpravo – naopak).
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se. |
| F2 | – | Nepoužívá se. |
| F3 | – | Nepoužívá se. |
| F4 | – | Nepoužívá se. |
| F5 | 3A | Modul řízení pohonného systému. |
| F6 | 3A | Modul protiblokovacího systému. |
| F7 | 7,5A | Modul řízení pohonného systému. Modul žhavicích svíček. |
| F8 | – | Nepoužívá se. |
| F9 | 30A | Motor předního stěrače. |
| F10 | 30A | Pomocný motor předního stěrače. |
| F11 | 10 A | Spojka klimatizace. |
| F12 | 20A | Žhavicí svíčky. |
| F13 | – | Nepoužívá se. |
| F14 | – | Nepoužívá se. |
| F15 | – | Nepoužívá se. |
| F 16 | – | Nepoužívá se. |
| F17 | – | Nepoužívá se. |
| F18 | 40A | Modul protiblokovacího systému. |
| F19 | 30A | Relé startéru. |
| F20 | 60A | Modul žhavicích svíček. |
| F21 | 60A | Relé zapalování. |
| F22 | – | Nepoužívá se |
| F23 | 25A | Modul protiblokovacího systému. |
| F24 | 7,5A | Relé palivového čerpadla. |
| F25 | – | Nepoužívá se. |
| F26 | 3A | Ekonomická ventilace chladiva. |
| F27 | – | Nepoužívá se. |
| F28 | – | Nepoužívá se. |
| F29 | – | Modul předního audio řízení. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F30 | 60A | Ventilátor chlazení na nízké a vysoké rychlosti. |
| F31 | – | Nepoužívá se. |
| F32 | 60A | Relé motoru předního stěrače. |
| F33 | – | Nepoužívá se. |
| F34 | – | Nepoužívá se. |
| F35 | 15A | Modul řízení pohonného systému. |
| F36 | 7,5A | Senzor průtoku vzduchu. |
| F37 | 7,5A | Ventil pro dávkování paliva. |
| F38 | 7,5A | Relé spojky klimatizace. |
| F39 | 15A | Ventilátor chlazení na nízké a vysoké rychlosti. Relé zapalovací svíčky. Čerpadlo paliva systému odpařování paliva. Vyhřívaný senzor kyslíku. Relé ekonomického ventilu chladicí kapaliny. |
| Relé | ||
| R1 | Zapalování. | |
| R2 | Startér. | |
| R3 | Zadní stěrač. | |
| R4 | Motor předního stěrače. | |
| R5 | Nepoužívá se. | |
| R6 | Nepoužívá se. | |
| R7 | Nepoužívá se. | |
| R8 | Nepoužívá se. | |
| R9 | Nepoužívá se. | |
| R10 | Spojka klimatizace. | |
| R11 | Žhavicí svíčky. | |
| R12 | Palivové čerpadlo. | |
| R13 | Nepoužívá se. | |
| R14 | Ekonomický ventil chladicí kapaliny. | |
| R15 | Ventilátor chlazení na nízké rychlosti. | |
| R16 | Nepoužívá se. | |
| R17 | Modul řízení pohonného systému. | |
| R18 | Ventilátor chlazení na vysoké rychlosti. |
Modul řízení karoserie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 15A | Centrální zamykání 2. |
| F2 | 15A | Centrální zamykání 1. |
| F3 | 15A | Zapalování. Relé baterie pomocného zdroje. |
| F4 | 5A | Modul asistence při parkování. |
| F5 | 5A | Modul senzoru deště. Modul automatické lampy. |
| F6 | 15A | Čerpadlo předního stěrače. |
| F7 | 7,5A | Zrcátka vnější. |
| F8 | 15A | Přední mlhová světla. |
| F9 | 10 A | Pravý přední světlomet. |
| F10 | 10 A | Levý přední světlomet. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F11 | 25A | Pravé vnější světlomety. Levé boční světlomety. |
| F12 | 20A | Alarm proti krádeži. Signalizátor udržování baterie. |
| F13 | 15A | Konektor pro připojení dat. Pomocné relé napájecího bodu. Vnitřní osvětlení. |
| F14 | 25A | Denní světla. Směrovky. Zadní mlhová světla. |
| F15 | 25A | Pravé boční světlomety. Levé vnější světlomety. Střední vysoké brzdové světlo. |
| F 16 | 20A | Ovládání audia. |
| F17 | 7,5A | Ovládání topení. Přístrojová deska. Motor ventilátoru. |
| F18 | 10 A | Spínač světlometů.
Modul volantu. |
| F19 | 5A | Přední modul ovládání rozhraní/displeje. |
| F20 | 5A | Pasivní systém proti krádeži a zapínání. Zapalování. |
| F21 | 3A | Přední modul ovládání audia a relé příslušenství. |
Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se. |
| F2 | – | Nepoužívá se. |
| F3 | – | Nepoužívá se. |
| F4 | – | Nepoužívá se. |
| F5 | 3A | Modul řízení pohonného systému. |
| F6 | 3A | Modul systému proti zablokování. |
| F7 | 7,5A | Modul řízení pohonného systému. Modul žhavicích svíček. |
| F8 | – | Nepoužívá se. |
| F9 | 30A | Motor předního stěrače. |
| F10 | 30A | Pomocný motor předního stěrače. |
| F11 | 10 A | Spojka klimatizace. |
| F12 | 20A | Žhavicí svíčky. |
| F13 | – | Nepoužívá se. |
| F14 | – | Nepoužívá se. |
| F15 | – | Nepoužívá se. |
| F 16 | – | Nepoužívá se. |
| F17 | – | Nepoužívá se. |
| F18 | 40A | Modul systému proti zablokování. |
| F19 | 30A | Relé startéru. |
| F20 | 60A | Modul žhavicích svíček. |
| F21 | 60A | Relé zapalování. |
| F22 | – | Nepoužívá se |
| F23 | 25A | Modul systému proti zablokování. |
| F24 | 7,5A | Relé palivového čerpadla. |
| F25 | – | Nepoužívá se. |
| F26 | 3 A | Ekonomická ventilace chladicí kapaliny. |
| F27 | – | Nepoužívá se. |
| F28 | – | Nepoužívá se. |
| F29 | – | Modul řízení zvuku vpředu. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F30 | 60A | Ventilátor chlazení na nízké a vysoké rychlosti. |
| F31 | – | Nepoužívá se. |
| F32 | 60A | Relé motoru stěrače předního skla. |
| F33 | – | Nepoužívá se. |
| F34 | – | Nepoužívá se. |
| F35 | 15A | Modul řízení systému pohonu. |
| F36 | 7,5A | Senzor proudění vzduchu. |
| F37 | 7,5A | Ventil paliva. |
| F38 | 7,5A | Relé spojky klimatizace. |
| F39 | 15A | Ventilátor chlazení na nízké a vysoké rychlosti. Relé svíčky. Čerpadlo paliva systému odpařování paliva. Vyhřívaný senzor kyslíku. Relé ekonomické ventilu chladiva. |
| Relé | ||
| R1 | Zapalování. | |
| R2 | Startér. | |
| R3 | Zadní stěrač. | |
| R4 | Motor stěrače předního skla. | |
| R5 | Nepoužívá se. | |
| R6 | Nepoužívá se. | |
| R7 | Nepoužívá se. | |
| R8 | Nepoužívá se. | |
| R9 | Nepoužívá se. | |
| R10 | Spojka klimatizace. | |
| R11 | Žhavicí svíčky. | |
| R12 | Palivové čerpadlo. | |
| R13 | Nepoužívá se. | |
| R14 | Ekonomická ventil chladiva. | |
| R15 | Ventilátor chlazení na nízké rychlosti. | |
| R16 | Nepoužívá se. | |
| R17 | Modul řízení systému pohonu. | |
| R18 | Ventilátor chlazení na vysoké rychlosti. |
Schéma pojistek a relé – Ford Transit Custom
Týká se vozidel vyrobených v letech:
Pojistky zapalovače cigaret (zásuvky napájení) (kromě 2,2 l na naftu): #F6, F7, F13, F14, F30 a F71 (230 V) v pojistkové skříňce přístrojové desky.

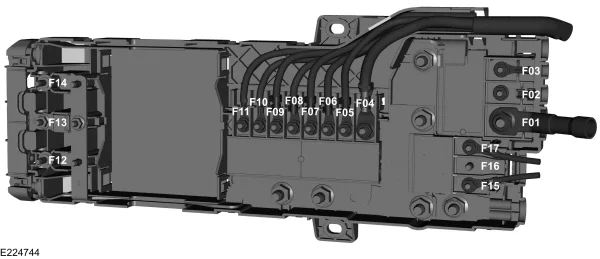

Schéma pojistek (kromě 2,2 l na naftu)

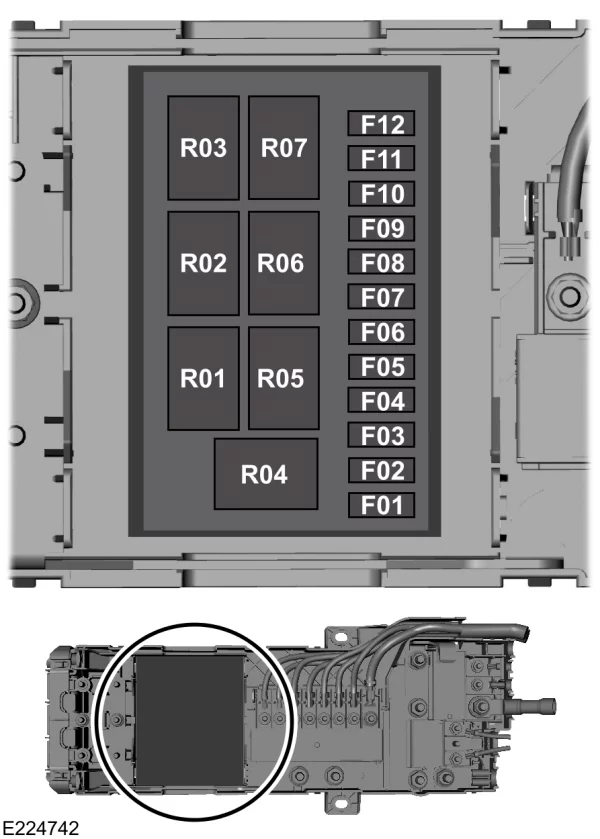

Předběžná pojistková skříňka
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| Hlavní pojistky | ||
| F1 | 470A | Pojistková skříňka v motorovém prostoru. Startování. Alternátor. |
| F2 | 100A | Pojistková skříňka v prostoru pro cestující. Pojistková skříňka modulu řídicí jednotky karoserie. |
| F3 | 40A | Invertor stejnosměrného proudu (DC/AC). |
| F4 | 200A | Napájení pojistkové skříňky relé pomocného 1. |
| F5 | 100A | Napájení pojistkové skříňky relé pomocného 2. |
| F6 | 100A | Vytápění kabiny. |
| F7 | 80A | Relé vyhřívaného čelního skla. |
| F8 | 100A | Pojistková skříňka v prostoru pro cestující. Napájení pojistkové skříňky relé pomocného 5. |
| F9 | 100A | Napájení pojistkové skříňky relé pomocného 3. |
| F10 | 100A | Napájení pojistkové skříňky relé pomocného 4. |
| F11 | 100A | Relé modulu řízení systému přenosu. |
| F12 | 60A | Bod napájení pomocného 1 (modifikované připojení vozidla). |
| F13 | 60A | Bod napájení pomocného 2 (modifikované připojení vozidla). |
| F14 | 60A | Bod napájení pomocného 3 (modifikované připojení vozidla). |
| F15 | 60A | Klimatizace zadní. |
| F 16 | 100A | Nepoužívá se. |
| F17 | 60A | Karavan (modifikované připojení vozidla). |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Pojistky a relé pod krytem | ||
| F1 | 3A | Spínač vnějšího světla. Spínač ohřívače vody. Spínač pomocného napájení. |
| F2 | 20A | Napájení. |
| F3 | 20A | Výkon R1 (světlomet). |
| F4 | 20A | Výkon R2 (zapalování). |
| F5 | 15A | Výkon R3 (bod pomocného napájení, ohřívač vody). |
| F6 | 15A | Výkon R4 (vnitřní lampa). |
| F7 | 15A | Výkon R5, R6 (směrovky, bod pomocného napájení). |
| F8 | 10 A | Napájení R7 (vnitřní osvětlení). |
| F9 | 20A | Rádiový vysílač. |
| F10 | 5A | Relé spínače zapalování. |
| F11 | 15A | Relé spínače zapalování. |
| F12 | – | Nepoužívá se. |
| R1 | – | Relé signalizace. |
| R2 | – | Relé zapalování. |
| R3 | – | Bod pomocného napájení 2. Ohřívač vody. |
| R4 | – | Relé vnitřního osvětlení. |
| R5 | – | Bod pomocného napájení 1. Směrovky (levá strana). |
| R6 | – | Směrovka (pravá strana). |
| R7 | – | Vnitřní osvětlení. |
Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 60A | Relé motoru stěrače předního okna. |
| F2 | 40A | Motor ventilátoru. |
| F3 | 15A | Nepoužívá se / Modul rozhraní sítě řídicí jednotky. |
| F4 | 40A | Vyhřívané zadní sklo. Vyhřívaná vnější zrcátka. |
| F5 | 40A | Napájení přívěsu B+. |
| F6 | 40A | Pomocný napájecí bod 2. |
| F7 | 40A | Pomocný napájecí bod 1. |
| F8 | 20A | Klakson. |
| F9 | 15A | Relé stěrače zadního okna. |
| F10 | 10 A | Cívky relé R1, R2, R3, R4, R5, R10, R17. |
| F11 | 5A | Nepoužívá se / USB port. |
| F12 | 5A | Nepoužívá se / USB port. |
| F13 | 20A | Zapalovač cigaret. |
| F14 | 20A | Pomocný napájecí bod na přístrojové desce. |
| F15 | 50A | Modul kvality napětí. Modul řízení karoserie. |
| F 16 | 25A | Modul systému proti zablokování. Elektronická kontrola ventilů stabilizačního programu. |
| F17 | 5A | Cívka relé pozitivního napětí baterie modulu řízení motoru. |
| F18 | 10 A | Brzdové světlo. |
| F19 | 15A | Blokování relé zatížení. |
| F20 | 5A | Pomocný ohřívač na palivo. |
| F21 | 15A | Jednotka řízení automatické převodovky. |
| F22 | 25A | Čerpadlo oleje automatické převodovky. |
| F23 | 5A | Nepoužívá se / USB port. |
| F24 | 10 A | Vyhřívaná vnější zrcátka. |
| F25 | 7,5A | Odemknutí dveří řidiče. |
| F26 | 7,5A | Odemknutí dveří spolujezdce. |
| F27 | – | Nepoužívá se. |
| F28 | 20A | Relé pomocné baterie / Nepoužívá se. |
| F29 | 40A | Motor zadního ventilátoru. |
| F30 | 20A | Pomocný napájecí bod vzadu. |
| F31 | 30A | Vyhřívané zadní sklo. |
| F32 | 60A | Relé startování. |
| F33 | 60A | Relé palivového čerpadla. |
| F34 | 40A | Vyhřívané zadní sklo na levé straně. |
| F35 | 40A | Vyhřívané zadní sklo na pravé straně. |
| F36 | 50A | Napájení modulu řízení karoserie RP1. |
| F37 | 50A | Napájení modulu řízení karoserie RP2. |
| F38 | 60A | Standardní napájení pojistkové skříňky relé BB4. |
| F39 | 20A | Vyhřívaná sedadla. |
| F40 | 5A | Zapnutí modulu řízení systému převodovky. |
| F41 | 5A | Cívka relé pomocného ohřívače na palivo. |
| F42 | 5A | Nastavení světlometů. |
| F43 | 5A | Modul řízení převodovky. |
| F44 | 10 A | Pneumatické odpružení. Modul kvality napětí. Zadní klimatizace. Systém detekce světla a určování vzdálenosti. Přední a zadní kamery. Adaptivní tempomat. |
| F45 | 20A | Úhlová světla. |
| F46 | 5A | Vyhřívané zadní sklo. Vyhřívané relé vnějších zrcátek. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F47 | 5A | Modul systému proti zablokování. |
| F48 | 10 A | Konektor rozhraní karavanu 1. |
| F49 | 20A | Zadní stěrač. |
| F50 | 5A | Modul senzoru deště. Zadní stěrač. |
| F51 | 25A | Motor předního stěrače. |
| F52 | 25A | Motor předního stěrače. |
| F53 | 40A | Relé pneumatického odpružení. |
| F54 | 15A | Modul pneumatického odpružení. |
| F55 | 40A | Modul systému proti zablokování. Elektronická kontrola stability. |
| F56 | – | Nepoužívá se. |
| F57 | 30A | Nepoužívá se / Sedadlo řidiče. |
| F58 | 15A | Nepoužívá se / Připojení vozidla upravené. |
| F59 | 30A | Elektromagnet startéru. |
| F60 | 15A | Nabíjení baterie přívěsu. |
| F61 | 15A | Dvojité zamykání vlevo. |
| F62 | 15A | Dvojité zamykání vpravo. |
| F63 | 15A | Centrální zamykání vlevo. |
| F64 | 15A | Centrální zamykání vpravo. |
| F65 | 20A | Palivové čerpadlo. |
| F66 | 40A | Vyhřívaný palivový filtr. |
| F67 | 10 A | Nepoužívá se / Vyhřívaná sedadla. |
| F68 | 10 A | Nepoužívá se / Vyhřívaná sedadla. |
| F69 | 7,5A | Tachograf. |
| F70 | 5A | Nepoužívá se / Modul přívěsu. |
| F71 | 40A | Napájení 230V. |
| F72 | 30A | Napájení přívěsu. |
| Relé | ||
| R1 | Klakson. | |
| R2 | Vyhřívané zadní sklo. | |
| R3 | Motor zadního ventilátoru. | |
| R4 | Body pomocného napájení vzadu. | |
| R5 | Zapalovač cigaret, Bod pomocného napájení. | |
| R6 | Relé vyhřívání čelního skla na levé straně. | |
| R7 | Relé vyhřívaného čelního skla na pravé straně. | |
| R8 | Čerpadlo zadního stěrače. | |
| R9 | Ventilátor pomocného topení na palivo / Nepoužívá se. | |
| R10 | Motor ventilátoru. | |
| R11 | Externí zamykání. | |
| R12 | Elektricky sklopná zrcátka. | |
| R13 | Startování. | |
| R14 | Palivové čerpadlo. | |
| R15 | Nepoužívá se. | |
| R16 | Nepoužívá se. | |
| R17 | Stěrače. | |
| R18 | Nepoužívá se. | |
| R19 | Nepoužívá se. |
Modul řízení karoserie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | – | Nepoužívá se. |
| F2 | 7,5A | Externí zrcátka s elektrickým ovládáním. Sklo ve dveřích řidiče. |
| F3 | 20A | Funkce odemknutí (řidič a cestující). |
| F4 | 5A | Rezerva. |
| F5 | 20A | Rezerva. |
| F6 | 10 A | Rezerva. |
| F7 | 10 A | Rezerva. |
| F8 | 10 A | Bezpečnostní klakson. |
| F9 | 10 A | Rezerva. |
| F10 | 5A | Rezerva. |
| F11 | 5A | Senzor narušení. Zadní klimatizace. |
| F12 | 7,5A | Klimatická kontrola. Spínač nouzových světel. |
| F13 | 7,5A | Sloupek řízení. Přístrojová deska. Konektor datové sběrnice. |
| F14 | 10 A | Rezerva. |
| F15 | 10 A | Konektor datové sběrnice. |
| F 16 | 15A | Funkce odemknutí (posuvné dveře vlevo/vpravo). |
| F17 | 5A | Ukazatel udržení baterie. |
| F18 | 5A | Zapalování. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F19 | 7,5A | Indikátor stavu airbagu pro cestující. Spínač stavu airbagu pro cestující. |
| F20 | 7,5A | Tachograf. |
| F21 | 5A | Pomocné vytápění. |
| F22 | 5A | Rezerva. |
| F23 | 10 A | Zpoždění příslušenství. Invertor stejnosměrného proudu (DC/AC). |
| F24 | 20A | Centrální zamykání. Dvojitý systém uzamykání. |
| F25 | 30A | Rezerva / modul dveří řidiče. |
| F26 | 30A | Rezerva / modul dveří pro cestující. |
| F27 | 30A | Rezerva. |
| F28 | 20A | Rezerva. |
| F29 | 30A | Rezerva. |
| F30 | 30A | Rezerva. |
| F31 | 15A | Rezerva. |
| F32 | 10 A | GPS. Hlasové ovládání. Modul SYNC. Displej. Adaptivní tempomat. Dálkový přijímač. |
| F33 | 20A | Rádio. Modul SYNC. |
| F34 | 30A | Předběžná pojistka relé pro startování zapalování. Modul asistence při parkování. Ovládání topení. Kamera systému udržování jízdního pruhu. Modul kontroly omezení. Centrální ovládací panel. Indikátor stavu airbagu pro cestující. Tachograf. Pomocné vytápění. Modul řízení. |
| F35 | 5A | Modul kontroly omezení. |
| F36 | 15A | Asistence při parkování. Kamera systému udržování jízdního pruhu. Modul řízení. |
| F37 | 20A | Rezerva. |
| F38 | 30A CB | Elektrická okna (spínač). |
Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 5A | Tiché rádio / Nepoužívá se. |
| F2 | – | Nepoužívá se. |
| F3 | – | Nepoužívá se. |
| F4 | – | Nepoužívá se. |
| F5 | – | Nepoužívá se. |
| F6 | 15A | Nepoužívá se / Senzor oxidu dusíku (euro 6,2). |
| F7 | 15A | Nepoužívá se / Senzor částic (euro 6,2). |
| F8 | 20A | Ventilátor chlazení (dvojitá rychlost / vysoká rychlost). |
| F9 | – | Nepoužívá se. |
| F10 | – | Nepoužívá se. |
| F11 | – | Nepoužívá se. |
| F12 | – | Nepoužívá se. |
| F13 | – | Nepoužívá se. |
| F14 | – | Nepoužívá se. |
| F15 | – | Nepoužívá se. |
| F 16 | – | Nepoužívá se. |
| F17 | – | Nepoužívá se. |
| F18 | 40A | Ventilátor chlazení 2. |
| F19 | 40A | Ventilátor chlazení (dvojitá rychlost / vysoká rychlost). |
| F19 | 60A | Ventilátor chlazení (jednoduchá rychlost / nízká rychlost). |
| F20 | 40A | Relé selektivního katalytického snížení. |
| F21 | 40A | Modul žhavicích svíček 2. |
| F22 | 40A | Modul žhavicích svíček 1. |
| F23 | 10 A | Spojka klimatizace. |
| F24 | – | Nepoužívá se. |
| F25 | 15A | Mlhová světla vpravo s vysokou intenzitou / nepoužívá se. |
| F26 | 15A | Mlhová světla vlevo s vysokou intenzitou / Nepoužívá se. |
| F27 | – | Nepoužívá se. |
| F28 | 5A | Ohřívač motorového prostoru. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F29 | 7,5A/15A | Startování čerpadla vody / čerpadlo chladicí kapaliny. |
| F30 | 60A | Relé modulu řízení systému přenosu. |
| F31 | 25A | Relé startování 2 / nepoužívá se. |
| F32 | 20A | Pomocné vytápění na palivo. |
| F33 | – | Nepoužívá se. |
| F34 | – | Nepoužívá se. |
| F35 | 20A | Modul řízení systému přenosu. |
| F36 | 20A | Napájení vozidla 5. |
| F37 | 15A | Reduktor nádrže. Ventil pro recirkulaci výfukových plynů. |
| F38 | 10 A | Pojistková skříňka motoru Cívky relé R1, R5, R10 a R15 (ventilátor chlazení s vysokou rychlostí, spojka klimatizace, ventilátor chlazení s nízkou rychlostí, relé ventilátoru chlazení s nízkou rychlostí a vysokou rychlostí). |
| F39 | 10 A | Monitor žhavicích svíček. Senzor oxidu dusíku. |
| Relé | ||
| R1 | Rychlý ventilátor chlazení. | |
| R2 | Nepoužívá se. | |
| R3 | Zadní stěrač. | |
| R4 | Pneumatické odpružení. | |
| R5 | Ventilátor chlazení. | |
| R6 | Nepoužívá se. | |
| R7 | Hlavní xenonové světlomety vlevo s vysokou intenzitou / Nepoužívá se. | |
| R8 | Hlavní xenonové světlomety vpravo s vysokou intenzitou / Nepoužívá se. | |
| R9 | Startér. | |
| R10 | Spojka klimatizace. | |
| R11 | Žhavicí svíčka systému odpařování paliva. | |
| R12 | Palivové čerpadlo. | |
| R13 | Nepoužívá se. | |
| R14 | Ventil pro kontrolu ekonomického chladicího média / Nepoužívá se. | |
| R15 | Ventilátor chlazení s nízkou rychlostí. | |
| R16 | Nepoužívá se. | |
| R17 | Nepoužívá se. | |
| R18 | Modul řízení systému přenosu. |
Schéma pojistek (2,2 l naftového motoru)
Předběžná pojistková skříňka
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F1 | 470 A | Alternátor. Startování. Pojistková skříňka motoru. |
| F2 | 100 A | Pojistková skříňka v prostoru pro cestující. |
| F3 | – | Nepoužívá se. |
| F4 | 200 A | Pojistková skříňka pomocného připojení. |
| F5 | 100 A | Pojistková skříňka pomocného připojení. |
| F6 | 80 A | Elektrický pomocný ohřívač. |
| F7 | 80 A | Relé vyhřívání čelního skla. |
| F8 | 100 A | Pojistková skříňka motoru. |
| F9 | 100 A | Pojistková skříňka pomocného připojení. |
| F10 | 60 A | Pojistková skříňka v prostoru pro cestující / modul řízení karoserie 1. |
| F11 | 60 A | Pojistková skříňka v prostoru pro cestující / modul řízení karoserie 2. |
| F12 | 60 A | Změněné připojení vozidla. |
| F13 | 60 A | Nepoužívá se / Změněné připojení vozidla. |
| F14 | 60 A | Změněné připojení vozidla. |
Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 10 A | Modul řízení omezení. |
| F2 | – | Nepoužito. |
| F3 | 10 A | Zrcátka vnější vyhřívaná. |
| F4 | – | Nepoužito. |
| F5 | 20A | Modul řízení pomocného vytápění / Pomocné vytápění na palivo. |
| F6 | 5A | Tachograf. |
| F7 | 10 A | Adaptivní tempomat. |
| F8 | 40A | Invertor DC/AC. |
| F9 | – | Nepoužito. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F10 | 30A | Sedadlo řidiče. |
| F11 | – | Nepoužívá se. |
| F12 | – | Nepoužívá se. |
| F13 | – | Nepoužívá se. |
| F14 | 5A | Modul řízení systému přenosu. |
| F15 | 40A | Modul řízení systému přenosu. |
| F 16 | 40A | Pojistková skříňka v prostoru pro cestující. |
| F17 | – | Nepoužívá se. |
| F18 | 30A | Nepoužívá se / Systém proti zablokování s elektronickou kontrolou stability. |
| F19 | 5A | Tachograf. |
| F20 | 5A | Vyhřívané relé čelního skla. Vyhřívané relé vnějších zrcátek. Bod napájení ve střídavém proudu. Invertor stejnosměrného/střídavého proudu. |
O Ford Transit Custom (2012-2018)
Ford Transit Custom, vyráběný v letech 2012 až 2018, je oblíbený užitkový automobil, který se vyznačuje spolehlivostí a všestranností. Tento model je známý svým moderním designem a komfortním interiérem, který nabízí dostatek prostoru pro řidiče i pasažéry. Ford Transit Custom je dostupný s různými motorizacemi, včetně efektivních dieselových motorů, které poskytují optimální výkon a nízkou spotřebu paliva. Díky své robustní konstrukci a pokročilým bezpečnostním prvkům je tento model ideální volbou pro podnikatele a firmy, které potřebují spolehlivé vozidlo pro přepravu zboží nebo osob.
Schéma pojistkové skříňky Ford Transit Custom
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Transit Custom, která je nezbytná pro správnou údržbu a řešení problémů s elektrickými systémy vozidla. Typická umístění pojistkové skříňky pro tento model jsou pod kapotou a v prostoru pro cestující. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vašem vozidle, proto je důležité mít přehled o její konfiguraci a funkcích.
