Schéma pojistek a relé – Ford Ranger

Týká se vozidel vyrobených v letech:

1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

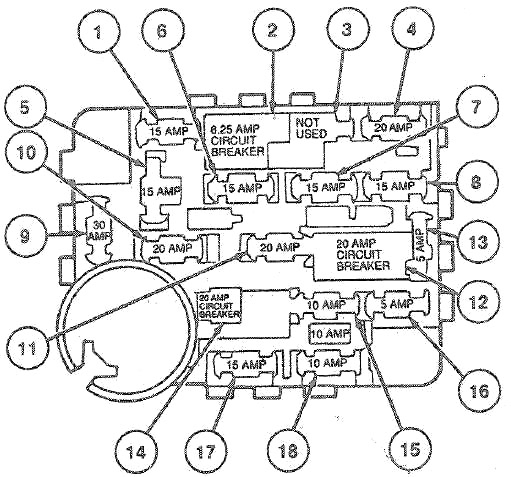

Schéma pojistkové skříňky v kabině

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	15	Kupole/zdvořilostní světla, rádio
2	6	Spínač obvodu: stěrač předního skla
3	–	Nepoužívá se
4	15	Blikající světlo pro čtyři směrová světla, brzdová světla, blokování kontroly rychlosti
5	15	Směrová světla, couvací světla, indikátor, kontrola odmrazování zadního skla, senzor hladiny brzdové kapaliny
6	15	Stěrač a ostřikovač zadního skla
7	10	Spínače klimatizace, cívka kompresoru
8	20	Klaksón
9	30	Motor ventilátoru
10	15	Poziční světla, světla registrační značky, světlo motorového prostoru, upozornění na zapnutá světla

Číslo	Ampéry [A]	Popis
11	15	Zesilovač řízení rychlosti a rádia, pohon všech kol
12	20	Spínač obvodu: zapalovač, Flash-to-Pass, multifunkční spínač
13	10	Osvětlení přístrojové desky, poziční světlo/H teplé
14	20	Elektrická okna, bederní segment
	30	1991-1992: Elektrická okna, bederní
15	20	Modul RABS
16	15	Zesilovač rádia prémiové třídy
17	20	Kontrolka přístrojové desky, pohon všech kol
	15	Elektrické ovládání převodovky, kontrolky, relé nízkých hladin oleje, sada směrových světel
18	10	Ohřívač HEGO
	15	Indikátor převodovky, upozornění na nízkou hladinu paliva, upozornění na bezpečnostní pásy, obvod karburátoru: indikátor upozornění

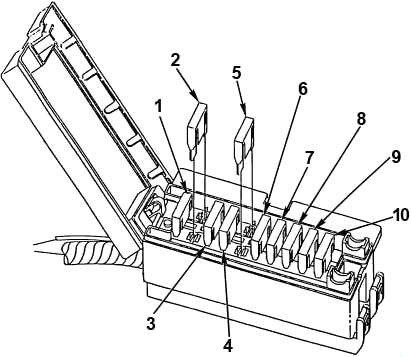

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéry [A]	Popis
1	60	Startování
2	40	Elektrické posouvání
3	30	Relé EWG
4	50	Alternátor
5	40	Ostřikovač oken/stěrač/odmrazování zadní
6	30	Elektrické zámky dveří
7	40	Pojistková skříňka
8	60	Alternátor
9	40	Světlomety
10	30	Relé paliva

Schéma pojistek a relé – Ford Ranger

Týká se vozidel vyrobených v letech:

1993, 1994, 1995, 1996, 1997.

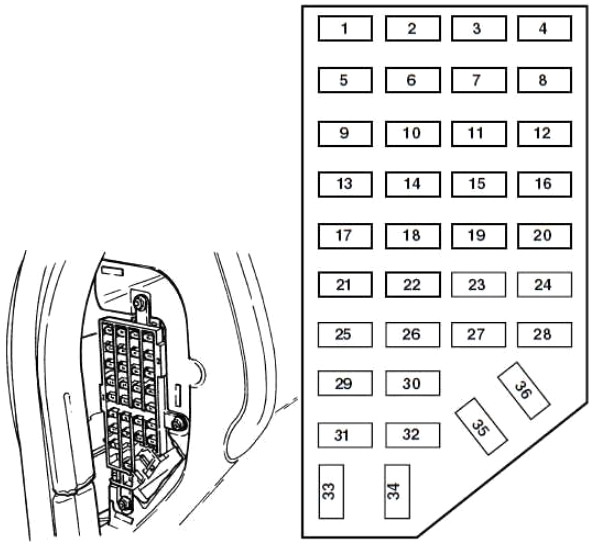

Schéma pojistkové skříňky v kabině

Panel pojistek se nachází na levé straně palubní desky.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	7,5	Napájení zrcátek
2	—	Nepoužívá se
3	15	Osvětlení polohy
4	10	Levý světlomet
5	10	Převodník datového rozhraní (DLC)
6	7,5	Systém airbagu, relé ventilátoru, EATC
7	7,5	Ovladače osvětlení
8	10	Pravý světlomet, relé mlhových světel, DRL
9	10	Systém proti zablokování
10	7,5	Ovládání rychlosti, obecný elektronický modul (GEM), systém klimatizace, blokování brzdy
11	7,5	Přístrojová deska, kontrolky varování
12	10	Systém ostřikovačů skel, elektrická okna
13	15	Systém PCM, brzdová světla, AWD, systém proti zablokování, ovládání rychlosti
14	20	Systém proti zablokování
	10	Systém proti zablokování
15	7,5	Airbag, alternátor
16	30	Přední stěrač
17	25	Zapalovač cigaret

Číslo	Ampéry [A]	Popis
15	Zapalovač cigaret
18	15	Systém klimatizace
19	25	Systém PCM, cívka zapalování
20	7,5	Bezpečnost proti krádeži, elektronický modul obecný (GEM), rádio
21	15	Varovná světla
22	10	Směrová světla
23	—	Nepoužívá se
24	10	Startovací motorek, bezpečnost proti krádeži
25	7,5	Počítadlo kilometrů, elektronický modul obecný (GEM)
26	10	4R44E/4R55E/4R70W/5R55E Overdrive, systém DRL, rezervní světla
27	10	Světlo pod kapotou, mapová světla, světlo v odkládací schránce, stropní světlo, světla pro vidění, systém 4×4
28	7,5	Elektronický modul obecný (GEM)
29	10	Audio systém
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	15	Světlomety, modul denního svícení (DRL), přístrojová deska
34	—	Nepoužívá se
35	—	Nepoužívá se
36	—	Nepoužívá se

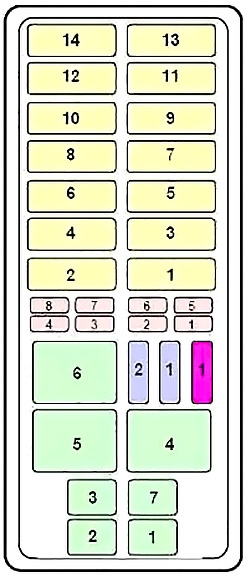

Schéma pojistkové skříňky v motorovém prostoru

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
Maxi pojistky (žluté ve schématu)
1	—	Nepoužívá se
2	30	Výkon PCM
3	20	Systém napájení, systém proti krádeži
4	20	Světlomety
5	30	Systém ABS
6	30	Systém ABS
7	—	Nepoužívá se
8	20	Osvětlení polohy
9	40	Motor ventilátoru
10	20	Elektrické zámky, elektrická okna, elektrické sedadlo
11	20	Paměť PCM, klaksón
12	—	Nepoužívá se
13	50	Pojistka palubní desky
14	50	Zapalování
Mini pojistky (červené ve schématu)
1	20	Systém JBL
2	30	Napájecí bod
3	15	HEGO

Číslo	Ampéry [A]	Popis
4	20	Systém 4×4
	10	Systém airbagu
5	15	Výkon paměti PCM
6	15	Systém alternátoru
7	10	Systém airbagu
	20	Systém 4×4
8	15	Denní světla/mlhová světla/Světla do terénu
Relé
1	Relé stěrače
2	Relé klaksónu
3	Relé mlhových světel
4	Relé klimatizace WOT
5	Relé výkonu PCM
6	Relé palivového čerpadla
7	Relé stěrače HI/LO
Dioda
1	Dioda ABS
2	Dioda PCM
Rezistor
1	Rezistor RABS

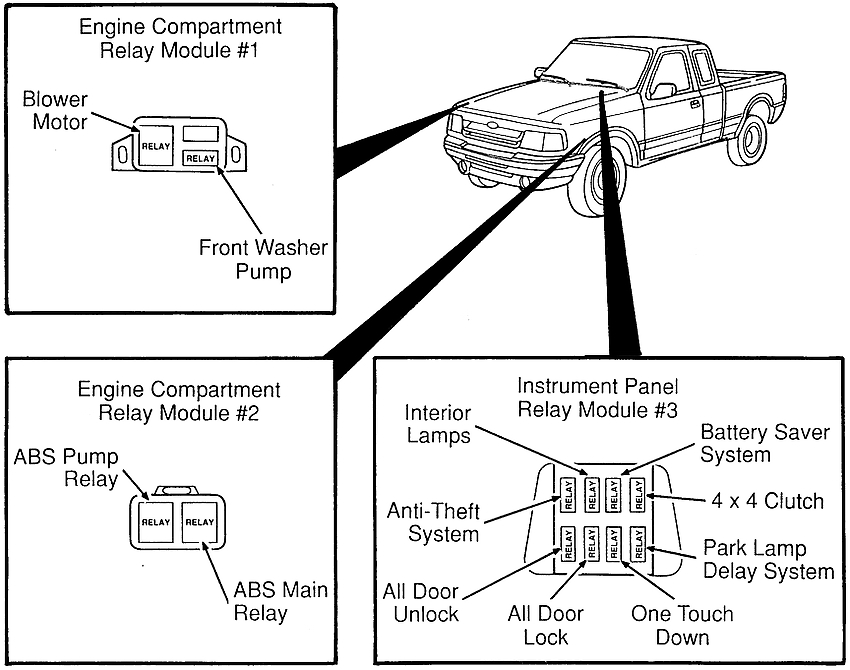

Dodatečné relé

Schéma pojistek a relé – Ford Ranger

Týká se vozidel vyrobených v letech:

1998, 1999, 2000.

Pojistky zásuvky zapalovače cigaret (zásuvky napájení) ve Ford Ranger jsou pojistky č. 17 (zapalovač cigaret) a č. 22 (zásuvka pomocného napájení) v panelu pojistek přístrojové desky.

Panel pojistek v kabině

Panel pojistek se nachází na levé straně přístrojové desky, naproti dveřím řidiče. Vytáhněte kryt panelu směrem ven, abyste se dostali k pojistkám.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	7,5	Spínač napájení zrcátka
2	7,5	Relé motoru ventilátoru, modul PAD, diagnostický monitor airbagu
3	7,5	Levý konektor pro tažení přívěsu se zastavením/otáčením
4	10	Levý světlomet
5	10	1998-1999: Konektor datového připojení (DLC)
6	15	2000: Overdrive, rezervní světla, DRL, 4×4
7	7,5	Pravý konektor pro tažení přívěsu se zastavením/otáčením
8	10	Pravý světlomet, relé mlhových světel
9	7,5	Spínač polohy pedálu brzdy
10	7,5	Jednotka servomechanismu/zesilovače řízení rychlosti, obecný elektronický modul (GEM), aktor zámku převodovky, aktor dveří směsi, jednotka topení klimatizace, směrová světla
11	7,5	Skupina ukazatelů, denní světla (DRL), rezistor RABS
12	—	Nepoužívá se
13	20	Spínač polohy pedálu brzdy
14	20	Modul systému proti zablokování zadních brzd (RABS)
	10	Modul systému proti zablokování 4 kol (4WABS), hlavní relé 4WABS
15	7,5	Kontrolka airbagu, kontrolka alternátoru, skupina ukazatelů
16	30	Motor stěračů, relé Hi-Lo stěračů, relé provozu stěračů/relé parkování
17	25	Zapalovač cigaret, konektor datového připojení (DLC; 2000)
18	15	Relé odblokování řidiče, relé obecného odblokování, relé obecného zámku

Číslo	Ampéry [A]	Popis
19	25	Dioda napájení PCM, startování, PATS
20	7,5	Modul RAP, obecný elektronický modul (GEM), rádio
21	15	Směrová světla (nebezpečí)
22	20	Dodatečná zásuvka napájení
23	—	Nepoužívá se
24	7,5	Spínač polohy pedálu spojky (CPP), relé přerušení startéru, ochrana proti krádeži
25	7,5	1998-1999: Obecný elektronický modul (GEM), přístrojový panel
26	10	Relé úspory baterie, elektronické relé převodovky, vnitřní relé lampy, relé napájení okna, elektronický modul řízení převodovky, lampa na strop/mapa, GEM, skupina směrových světel (2000)
27	15	1998-1999: Elektrický spínač, rezervní světla, denní světla (DRL), spínač ovládání převodovky, impulzová blokace náboje s prázdným systémem
28	7,5	Obecný elektronický modul (GEM), rádio
29	15	Rádio
30	10	1999-2000: Testovací konektor RABS
	15	1998: Relé parkovacích/přívěsných světel
31	—	Nepoužívá se
32	—	Nepoužívá se
33	15	Světlomety, modul denních světel (DRL), skupina směrových světel
34	—	Nepoužívá se
35	15	1999: Relé parkovacích/přívěsných světel
	10	1998: Testovací konektor RABS
36	—	Nepoužívá se

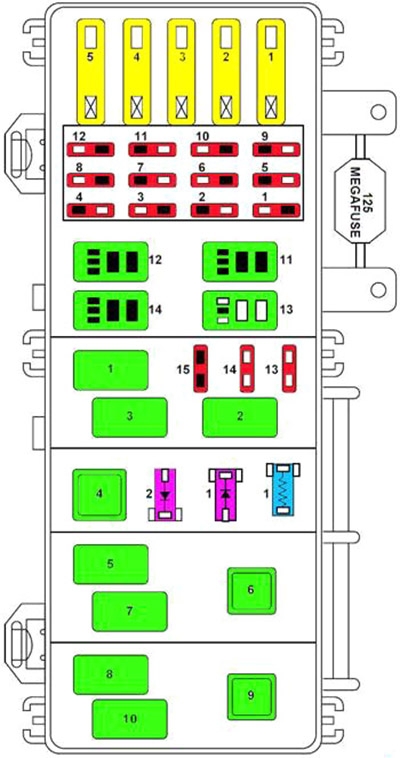

Panel pojistek v motorovém prostoru

Panel rozvodu napájení se nachází v motorovém prostoru blízko baterie.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
Pojistka Maxi (žlutá ve schématu)
1	50	Panel pojistek I/P
2	40	Relé motoru ventilátoru
3	50	Modul systému proti zablokování na 4 kolech (4WABS)
4	20	Napájení okna
5	50	Spínač zapalování, relé startovacího motoru
Pojistka Mini (červená ve schématu)
1	10	Relé klimatizace
2	20	Pomocný napájecí bod
3	20	Elektronické relé převodovky a elektronický modul řízení převodovky
4	20	2000: Mlhová světla a denní světla
	15	1998-1999: Mlhová světla a denní světla
5	15	2000: Světla pro tažení přívěsu
	10	1998: Diagnostický monitor airbagů
6	10	Modul řízení systému převodu
7	30	Modul systému proti zablokování na 4 kolech (4WABS)
8	30	Relé PCM
9	20	Relé palivového čerpadla a modul RAP
10	15	Relé klaksónu
11	15	Relé parkovacích světel a hlavní spínač světla
12	30	Spínač světla Mam a multifunkční spínač
13	15	Senzor ohřívaného kyslíku, regulátor podtlaku EGR, elektromagnet EVR, senzor polohy vačkového hřídele (CMP), elektromagnet odvodňovacího zásobníku

Číslo	Ampéry [A]	Popis
14	30	Regulátor napětí alternátoru
15	—	Nepoužito
Relé
1	Relé parkování stěračů
2	Relé klimatizace
3	Relé stěračů
4	Relé výkonu PCM
5	Relé palivového čerpadla
6	Relé startéru
7	Relé klaksónu
8	1999-2000: Relé ovládání mlhových světel
	1998: Relé čerpadla ostřikovače
9	Relé motoru ventilátoru
10	1999-2000: Izolační relé mlhových světel
	1998: Relé mlhových světel
11	Nepoužito
12	Nepoužito
13	Relé parkovacích/přívěsných světel
14	Relé čerpadla ostřikovače
Odpor
1	Odpor RABS
Dioda
1	Dioda RABS
2	Dioda elektronického ovládání motoru

Schéma pojistek a relé – Ford Ranger

Týká se vozidel vyrobených v letech:

2001, 2002, 2003.

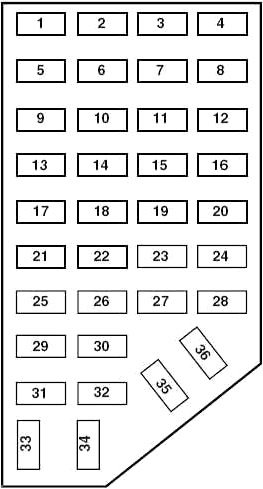

Pojistka v prostoru pro cestující

Panel pojistek se nachází na levé straně palubní desky, naproti dveřím řidiče. Vytáhněte kryt panelu směrem ven, abyste se dostali k pojistkám.

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	5	Spínač napájení zrcátka
2	10	Denní světla (DRL), nouzová světla, převodovka, spínač deaktivace airbagu pro cestující, relé motoru ventilátoru
3	7,5	2001-2002: Pravý konektor pro tažení přívěsu se zastavením/otáčením
		2003: Levý konektor pro tažení přívěsu s funkcí zastavení/otáčení
4	—	Nepoužívá se
5	15	Modul řízení 4×4
6	2	2002-2003: Spínač tlaku brzdy
7	7,5	2001-2002: Konektor pro tažení přívěsu vlevo/reverz
		2003: Pravý konektor pro tažení přívěsu se zastavením/otáčením
8	—	Nepoužívá se
9	7,5	Spínač polohy pedálu brzdy
10	7,5	Skupina servomechanismu/posílení řízení rychlosti, obecný elektronický modul (GEM), aktivátor zamykání převodovky, směrová světla, 4×4
11	7,5	Přístrojová deska, 4×4, hlavní spínač světel, centrální bezpečnostní modul nákladního vozidla (TCSM), GEM
12	—	Nepoužívá se
13	20	Spínač polohy pedálu brzdy
14	10	Modul řízení ABS
15	—	Nepoužívá se
16	30	Motor předního stěrače, relé stěrače, relé provozu stěrače/relé parkování

Číslo	Ampéry [A]	Popis
17	20	Zapalovač, konektor pro připojení dat (DLC)
18	—	Nepoužívá se
19	25	Modul řízení motoru (PCM) Dioda výkonu, zapalování, PATS
20	7,5	Obecný elektronický modul (GEM), rádio
21	15	Směrová světla (nouzová světla)
22	20	Dodatečná napájecí zásuvka
23	—	Nepoužívá se
24	7,5	Spínač polohy pedálu spojky (CPP), relé přerušení startéru
25	—	Nepoužívá se
26	10	Relé úspory baterie, pojistková skříňka pomocného relé, centrální řídicí jednotka (RCM), obecný elektrický modul (GEM), skupina směrových světel
27	—	Nepoužívá se
28	7,5	Obecný elektronický modul (GEM), rádio
29	20	Rádio
30	—	Nepoužívá se
31	—	Nepoužívá se
32	—	Nepoužívá se
33	15	Světlomety, modul denního svícení (DRL), skupina směrových světel
34	—	Nepoužívá se
35	15	Relé klaksónu, pokud není vybaveno centrální bezpečnostní jednotkou kamionu
36	—	Nepoužívá se

Pojistka v motorovém prostoru

Pojistková skříňka se nachází v motorovém prostoru blízko baterie.

Motor 2,3 l

Motory 3,0L a 4,0L (2001)

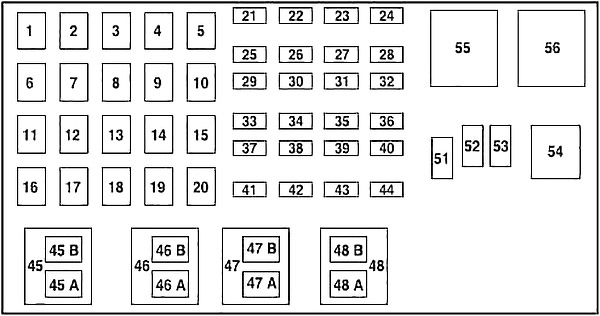

Motory 3,0L a 4,0L (2002-2003)

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	50	Panel pojistek I/P
2	50	Zesilovač (pouze audio systém Tremor)
3	—	Nepoužívá se
4	—	Nepoužívá se
5	—	Nepoužívá se
6	50	Motor čerpadla ABS
7	30	Modul řízení motoru (PCM)
8	20	Elektrické zámky dveří a dálkové ovládání
9	—	Nepoužívá se
10	—	Nepoužívá se
11	50	Relé startovacího motoru, spínač zapalování
12	20	Napájení okna
13	20	Motory 3,0L a 4,0L: motor 4×4
14	—	Nepoužívá se
15	—	Nepoužívá se
16	40	Motor ventilátoru
17	20	Motor 2,3 l: pomocný ventilátor chlazení
18	—	Nepoužívá se
19	—	Nepoužívá se
20	—	Nepoužívá se
21	10	Paměť PCM
22	—	Nepoužívá se
23	20	Motor palivového čerpadla
24	30	Světlomety
25	10	Elektromagnet spojky klimatizace
26	—	Nepoužívá se
27	—	Nepoužívá se
28	30	Modul 4WABS
29	—	Nepoužívá se
30	15	Přívěs
31	20	Mlhová světla, denní svícení (DRL)
32	—	Nepoužívá se
33	15	Parkovací světlo
34	—	Nepoužívá se
35	—	Nepoužívá se

Číslo	Ampéry [A]	Popis
36	—	Nepoužívá se
37	—	Nepoužívá se
38	10	Světlomet zhasínající levý
39	—	Nepoužívá se
40	—	Nepoužívá se
41	20	Ohřívané senzory kyslíku
42	10	Světlomet zhasínající pravý
43	—	Motor 2,3 l: (rezistor)
44	—	Nepoužívá se
51	—	Nepoužívá se
52	—	Nepoužívá se
53	—	Dioda: Modul řízení motoru (PCM)
Relé
45A	Stěrač
45B	Parkování stěrače/Kolo
46A	Motor 2,3 l: čerpadlo paliva
	Motory 3,0L a 4,0L (2002-2003): Čerpadlo paliva
46B	Motor 2,3 l: přívěs
	Motory 3,0L a 4,0L (2001): Přední čerpadlo ostřikovače
	Motory 3,0L a 4,0L (2002-2003): Tažení přívěsu
47	Motor 2,3 l: startér
	Motory 3,0L a 4,0L (2001): A/B – Nepoužívá se
47A	Motory 3,0L a 4,0L (2002-2003): Elektromagnet spojky klimatizace
47B	Motory 3,0L a 4,0L (2002-2003): Přední čerpadlo ostřikovače
48	Motor 2,3 l: pomocný ventilátor chlazení
48A	Motory 3,0L a 4,0L: Mlhová světla
48B	Motory 3.0L a 4.0L: Relé mlhových světel
49	Motory 3,0L a 4,0L (2001): Startér
50	Nepoužívá se
50A	Motory 3,0L a 4,0L (2001): nepoužívá se
50B	Motory 3,0L a 4,0L (2001): Čerpadlo paliva
54	Modul řízení motoru (PCM)
55	Ventilátor
56	Motory 3,0L a 4,0L (2002-2003): Startér
56A	Elektromagnet spojky klimatizace
56B	Motor 2,3 l: přední čerpadlo ostřikovače
	Motory 3,0L a 4,0L (2001): Přívěs

Ford Ranger (2006-2011) – schéma pojistkové skříňky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Ranger (2006-2011) je pojistka 1 v centrální pojistkové skříňce.

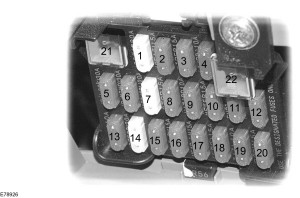

Centrální pojistková skříňka

Číslo	Amp [A]	Barva	Popis
1	20	žlutá	Zapalovač cigaret; Audio; Elektrická vnější zrcátka; Dodatečná napájecí zásuvka.
2	15	modrá	Vyhřívané sedadlo
3	15	modrá	Stěrače a ostřikovač skla předního skla
4	10	červená	Klimatizace; Relé ABS.
5	30	růžová	Centrální zamykání
6	30	růžová	Elektrická okna
7	20	žlutá	Elektromagnetický ventil ABS
8	15	modrá	Brzdová světla; Klaksón.
9	10	červená	Výstražná světla
10	15	modrá	Přístrojová deska; Světla couvání; Směrová světla; Systém dálkového odpojení (RFW).

11	15	modrá	Řídicí jednotky motoru
12	–	–	Nepoužívá se
13	10	červená	Magnetická spojka klimatizace
14	20	žlutá	Vyhřívané zadní sklo
15	10	červená	Zadní mlhové světlo
16	15	modrá	Pravý světlomet
17	15	modrá	Levý světlomet
18	15	modrá	Přední mlhové světlo
19	10	červená	Zadní světla, boční; Osvětlení registrační značky.
20	15	modrá	Vnitřní světla; Systém upozornění.
21	–	–	Nepoužívá se
22	30	růžová	Elektrická okna

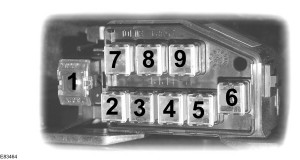

Pojistková skříňka přídavná

Číslo	Amp [A]	Barva	Popis
1	80	–	Na ochranu všech obvodů
2	60	–	Zapalovací svíčka
3	40	–	Systémy řízení motoru; Přístrojová deska; zapalovač cigaret1; Elektrická okna1
4	60	–	Světlomety
5	20	–	Vstřikovače; Systém vstřikování paliva.
6	40	–	ABS motor; Nouzová světla; Brzdová světla.
7	30	–	Ohřívač paliva
8	60	–	Klimatizace; ostřikovač skel a stěrače.
9	60	–	Klimatizace; Vyhřívané zadní sklo 1; Centrální zamykání 1; Elektromagnet ABS 1; Elektrická okna 1; Zadní světla nebo mlhová světla 1
1 Některé varianty

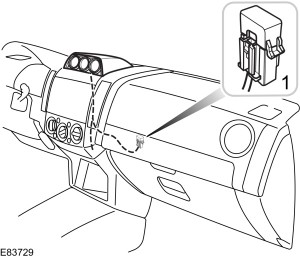

Inclinometr a pojistka kompasu

Č.	Amp [A]	Barva	Popis
1	2	–	Na ochranu všech obvodů inklinometru a kompasu.

Ford Ranger (2015-2016) – schéma pojistkové skříňky

Rok výroby: 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Ranger (2015-2016) je pojistka 20 v pojistkové skříňce v motorovém prostoru.

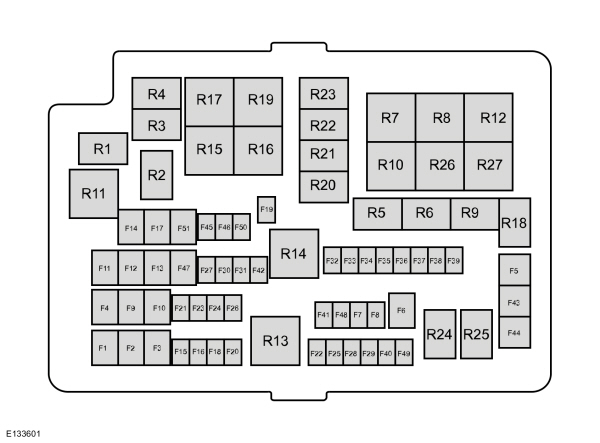

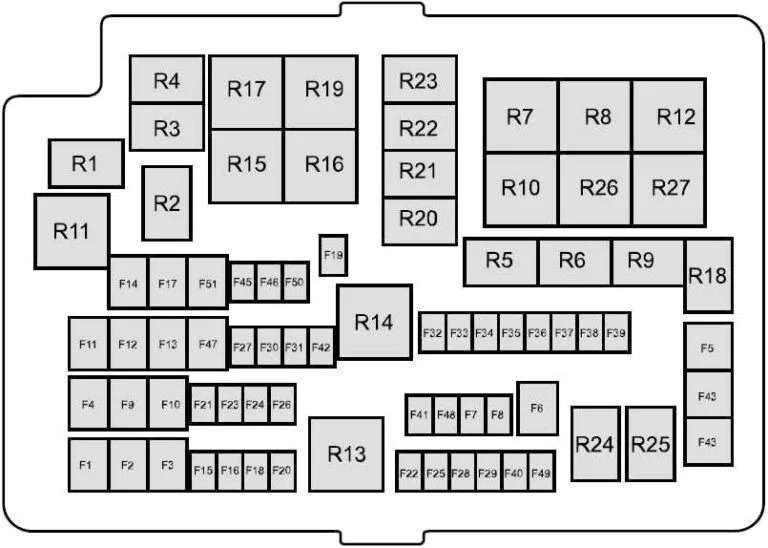

Pojistková skříňka v motorovém prostoru

Č.	Amp [A]	Popis
1	60	Napájení pojistkové skříňky v prostoru pro cestující (baterie).
2	60	Napájení pojistkové skříňky v prostoru pro cestující (baterie).
3 (benzín)	50	Ventilátor chlazení motoru
3 (Diesel)	60	Modul řízení zapalovacích svíček
4	40	Modul systému proti zablokování
5	30	Elektrická okna (přední a zadní)
6	25	Hmotnost motoru pohonu všech kol (4WD)
7	–	Nepoužívá se
8	–	Nepoužívá se
9	20	Elektrická sedadla
10	25	Elektrická okna (přední)
11	30	Motor ventilátoru
12	25	Výkon motoru pohonu všech kol (4WD)
13	20	Spirála motoru zapalování
14	20	Vyhřívané zadní sklo
15 (benzín)	10	Čerpadlo paliva typu flex
15 (Diesel)	20	Zapalovací svíčka odpařovače
16	10	Spojka klimatizace
17	25	Elektrická okna (přední)
18	25	Motor stěračů předního skla
19	25	Hmotnost motoru stěračů předního skla
20	20	Zapalovač cigaret
21	15	Klaksón
22	15	Palivové vstřikovače; Ventil flex-fuel.
23	10	Elektromagnetický ventil blokování diferenciálu
24	20	Pomocný napájecí zdroj palubní desky; Horní část konzoly.

25	15	Cívky zapalování; Senzor teploty a proudění vzduchu; Modul zapalovacích svíček; Ventil pro kontrolu podtlaku (VCV); Elektronický regulátor podtlaku (EVRV).
26	7,5	Modul elektronické kontroly (ECM)
27	10	Modul kontroly převodovky (TCM)
28	10	Ohřívaný kyslík ve výfukových plynech; Univerzální ohřívaný senzor kyslíku; Cívky relé.
29	15	Modul elektronické kontroly (ECM)
30	15	Senzor monitorování baterie
31	20	Dodatečná zásuvka napájení (zadní konzola)
32	5	Převodník klimatizace
33	10	Modul kontroly převodovky (TCM)
34	5	Modul vedoucího posádky, rezervní
35	20	Napájení pojistkové skříňky v zóně pro cestující (zapalování).
36	5	Modul systému proti zablokování
37	10	Vyrovnávání světlometů
38	20	Vyhřívané sedadlo
39	10	Elektrická zrcátka
40	–	Nepoužívá se
41	10	Vyhřívaná zrcátka
42	10	Signál upozornění
43	30	Vyhřívané přední sklo (pravé)
44	30	Vyhřívané přední sklo (levé)
45	25	Modul systému proti zablokování
46	20	Dodatečná zásuvka napájení (střední konzola).
47	20	Modul tažení přívěsu
48	–	Nepoužívá se
49	–	Nepoužívá se
50	5	Relé zapalování; Cívky relé.
51	30	Elektrická okna (zadní)

Nr	Popis
R1	Blokování klíče
R2	Spínač stěrače zapnutý nebo vypnutý
R3	Klaksón
R4	Spojka klimatizace
R5	Blokování diferenciálu
R6	Stěrač Hi nebo Lo
R7	Ventilátor chlazení motoru nízký
R8	Ventilátor chlazení motoru vysoký
R9	Čerpadlo paliva typu flex; Zapalovací svíčka odpařovače.
R10	Vyhřívané zadní sklo
R11	Vyhřívané přední sklo
R12	Nepoužívá se
R13	Podpora napájení elektroniky modulu řízení (ECM).

R14	Startování
R15	Motor 4WD 2 (vpravo)
R16	Motor 4WD 1 (proti směru hodinových ručiček)
R17	Motor 4WD
R18	Bezpečnostní klaksón
R19	Motorek na startování
R20	Nepoužívá se
R21	Nepoužívá se
R22	Nepoužívá se
R23	Nepoužívá se
R4	Nepoužívá se
R25	Nepoužívá se
R26	Motor ventilátoru
R27	Elektrické sedadlo

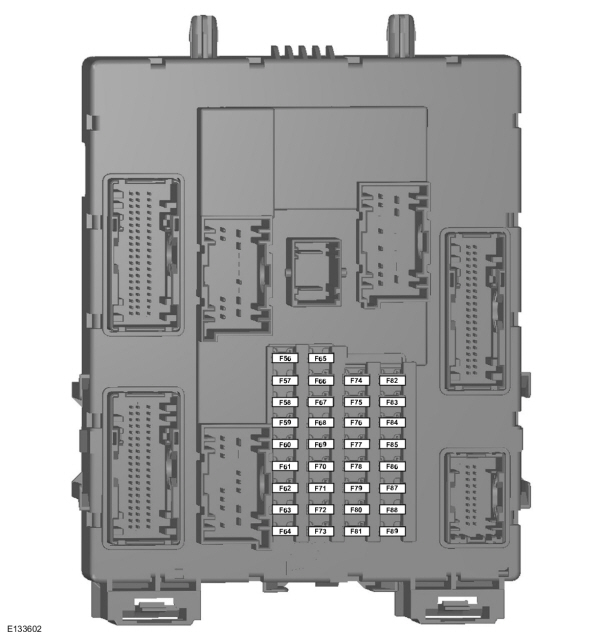

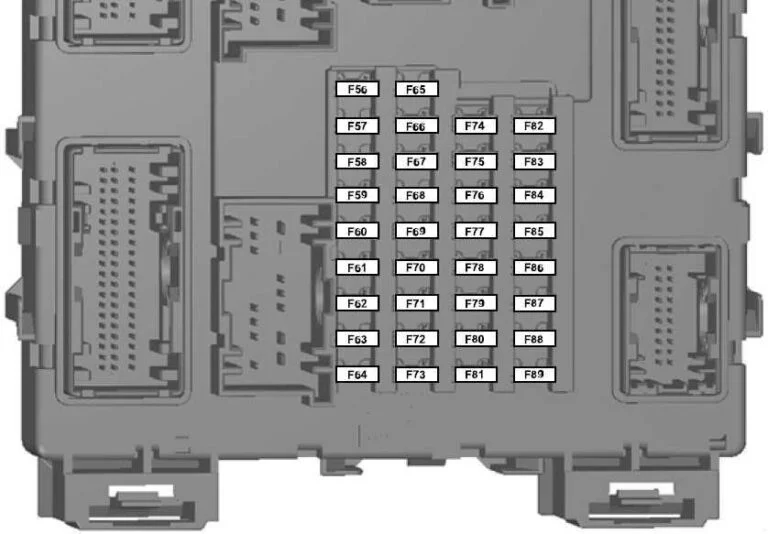

Pojistková skříňka v prostoru pro cestující

Č.	Amp [A]	Popis
56	20	Čerpadlo paliva
57	–	Není použito
58	–	Není použito
59	5	Pasivní systém proti krádeži (PAT)
60	10	Vnitřní osvětlení; Sada spínačů dveří řidiče; Ambientní osvětlení; Osvětlení prostorů; Páka automatické převodovky; Osvětlení prostoru nohou.
61	–	Není použito
62	5	Modul senzoru deště
63	–	Není použito
64	–	Není použito
65	–	Není použito
66	20	Odemknutí dveří řidiče; Dvojité centrální zamykání.
67	5	Spínač brzdových světel
68	–	Není použito
69	5	Sada směrových světel; Integrovaný kontrolní modul (ICP); Modul sledování a blokování.
70	20	Centrální zamykání
71	5	Klimatizace

72	7,5	Signál upozornění
73	5	Diagnostika na palubě II
74	20	Hlavní dokument
75	15	Přední mlhová světla
76	10	Světlo couvání, zrcadlo
77	20	Čerpadlo stěrače
78	5	Klíč na zapalování
79	15	Zvukový signál DIN; Zvuk FSAO; Vícefunkční displej.
80	20	Vícefunkční displej; Audio Hi; Modul uzavírání ventilu brzdy (BVC).
81	5	Senzor pohybu uvnitř
82	20	Hmotnost čerpadla stěrače
83	20	Základna centrálního zamykání
84	20	Odemknutí dveří řidiče; Dvojité centrální zamykání na zemi.
85	7,5	Sada ukazatelů; Modul asistence při parkování; Kamera couvání; Manuální klimatizace; Zrcadlo; Modul sledování a blokování.
86	10	Bezpečnostní systém; Indikátor deaktivace airbagu pasažéra.
87	5	Tachograf
88	–	Nepoužívá se
89	–	Nepoužívá se

Dodatečná pojistková skříňka

Nr	Amp [A]	Popis
1	25	Světlomet
2	15	Světlomet poloha
3	10	LED výstražná lampa
4	15	Pracovní světla
5	20	Rezerva
6	20	Bod napájení
7	15	Světlo couvání
8	15	Směrová světla; Brzdové světlo.
9	5	Velitel posádky
10	5	Deaktivovat pojistku (uzemnění izolátoru).
11	–	Nepoužívá se
12	–	Nepoužívá se

Číslo	Popis
R1	Pracovní světla
R2	LED výstražná lampa
R3	Náhradní
R4	Světlomet na polohu
R5	Směrovka (levá)
R6	Směrovka (pravá)
R7	Stop světlo
R8	Nepoužívá se
R9	Nepoužívá se

Ford Ranger (2019-…) – schéma pojistkové skříňky

Rok výroby: 2019, 2020, 2021.

Pojistky zapalovače cigaret (zásuvka napájení) ve Ford Ranger jsou pojistky č. 5 (bod napájení pomocného 3 – zadní konzola), č. 10 (bod napájení pomocného 1 – přístrojová deska), č. 16 (bod napájení pomocného 2 – přístrojová deska) a č. 17 (bod napájení pomocného – zadní nákladový prostor) v pojistkové skříňce motorového prostoru.

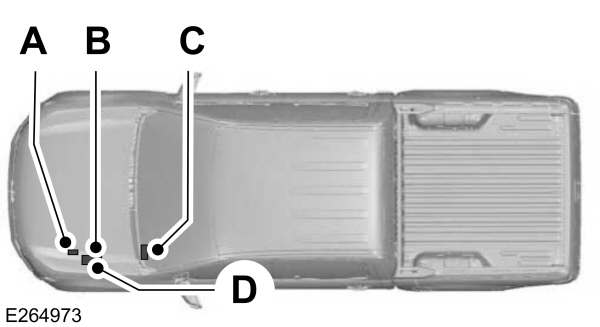

Poloha pojistkové skříňky

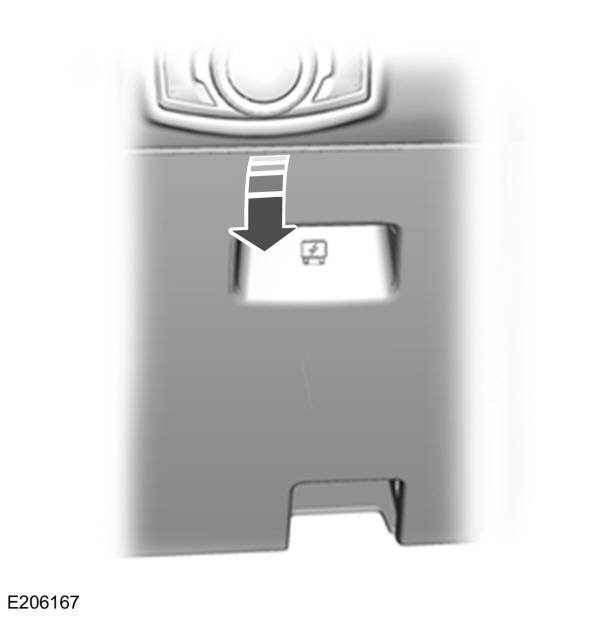

Prostor pro cestující

Panel pojistek se nachází pod a venku od sloupku řízení, za přístupovým krytem.

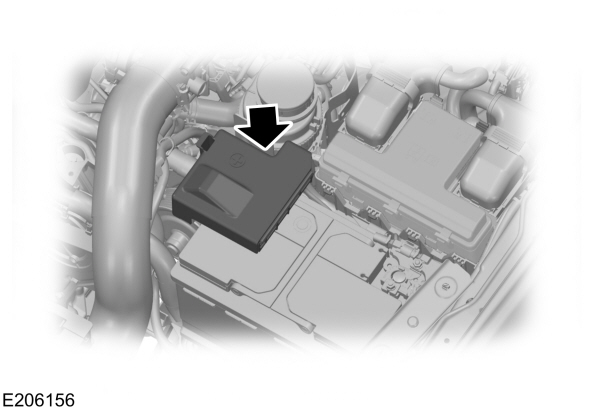

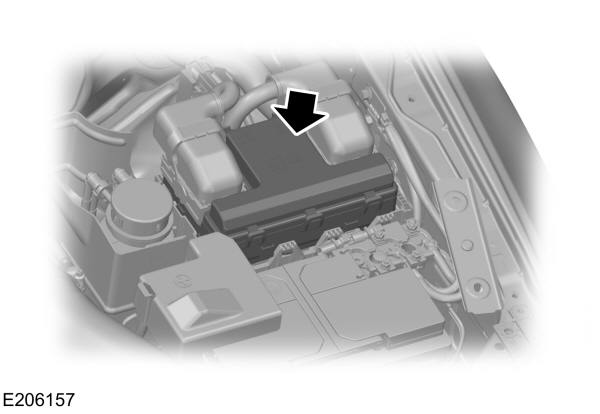

Motorový prostor

Box distribuce napájení se nachází v motorovém prostoru (levá strana).

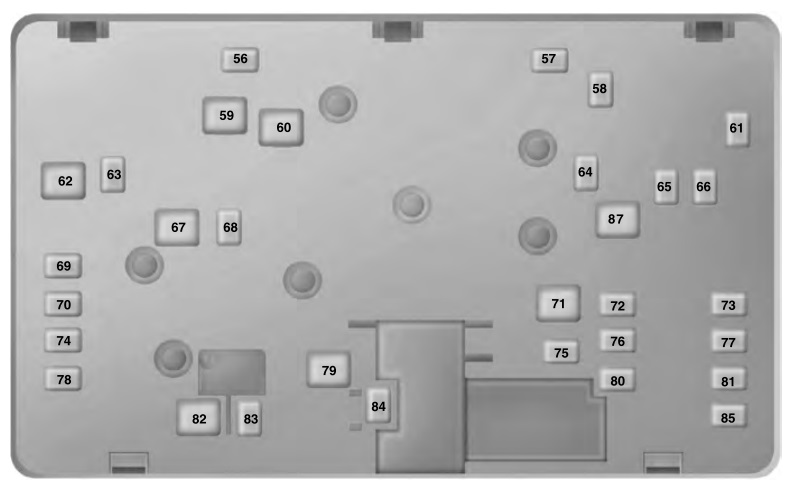

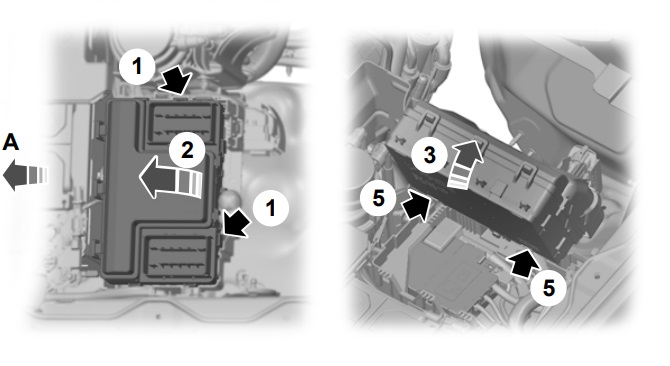

Box distribuce napájení – spodní část

Na spodní části pojistkové skříňky se nacházejí pojistky.

Abyste se dostali k pojistkám, postupujte podle těchto kroků:
1. Odblokujte dva háky umístěné na obou stranách pojistkové skříňky;
2. Zvedněte zadní stranu pojistkové skříňky ze stojanu;
3. Posuňte pojistkovou skříňku směrem dozadu motorového prostoru a otočte, jak je znázorněno;
4. Otočte zadní stranu pojistkové skříňky, abyste se dostali k spodní části;
5. Odblokujte dva háky, abyste otevřeli kryt.

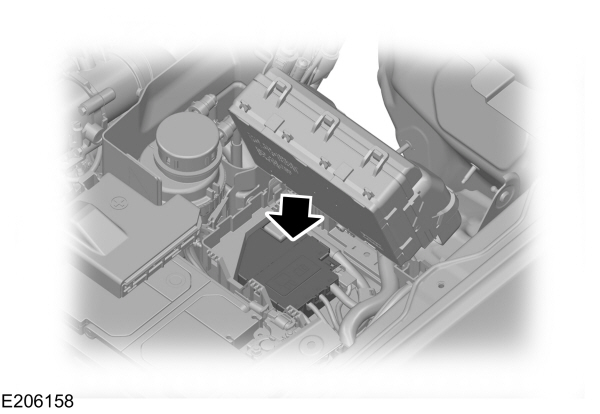

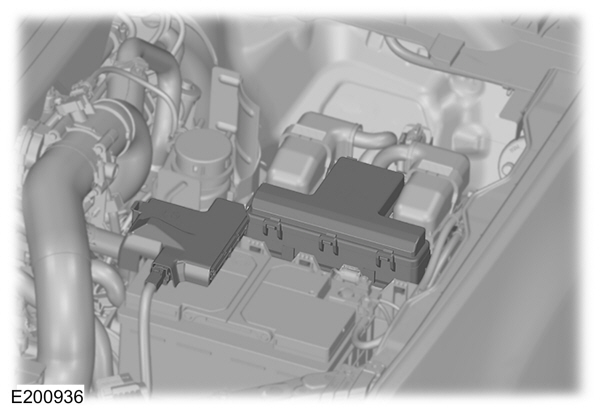

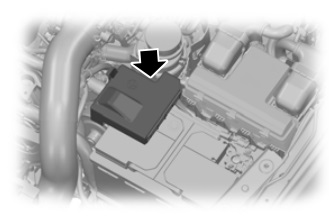

Box pojistek pomocného č. 1

Je připevněn k pozitivnímu pólu baterie.

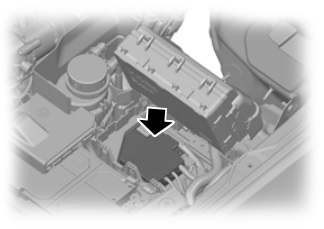

Box pojistek č. 2

Nachází se pod pojistkovou skříňkou v motorovém prostoru.

Schémata pojistkové skříňky

2019

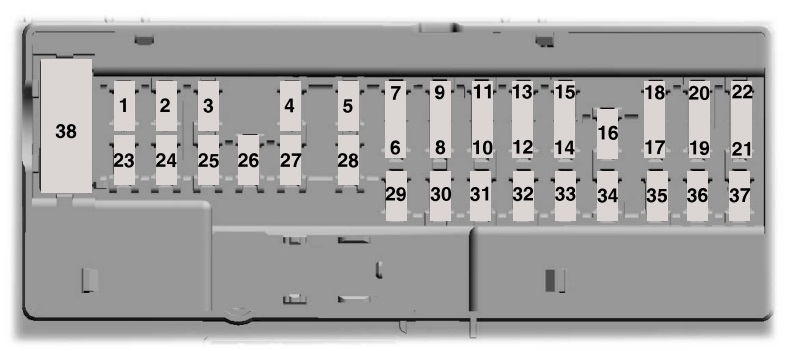

Prostor pro cestující

Přiřazení pojistek v prostoru pro cestující (2019)

Nr	Ampéry [A]	Popis
Nr	Ampéry [A]	Popis
1	–	Není použito
2	7,5A	Není použito (rezervní)
3	20A	Zámek dveří řidiče
4	5A	Není použito (rezervní)
5	20A	Audio zesilovač značky
6	10 A	Není použito (rezervní)
7	10 A	Není použito (rezervní)
8	10 A	Bezpečnostní klaksón
9	10 A	Telematika
10	5A	Není použito (rezervní)
11	5A	Není použito (rezervní)
12	7,5A	Elektronická ovládací deska; Klimatizace.
13	7,5A	Přístrojová deska; Ovládací modul sloupku řízení; Datový rozhraní konektor.
14	10 A	Rozšířený napájecí modul (pro modul zadržování a modul pasažéra)
15	10 A	Modul dveří; Datový rozhraní konektor.
16	15 A	Duální zámek zadních dveří
17	5A	Není použito (rezervní)
18	5A	Spínač zapalování; Elektromagnetický zámek; Tlačítko startování.

Nr	Ampéry [A]	Popis
19	7,5A	Modul napájení rozšířený (pro modul Restraints a modul Occupant)
20	7,5A	Nepoužívané (rezervní)
21	5A	Senzor vlhkosti a teploty v autě
22	5A	Nepoužívané (rezervní)
23	10 A	Invertor; Spínač blokování dveří.
24	20A	Centrální zamykání
25	30A	Elektrické okno dveří řidiče
26	30A	Nepoužívané (rezervní)
27	30A	Nepoužívané (rezervní)
28	20A	Audio zesilovač
29	30A	Nepoužívané (rezervní)
30	30A	Nepoužívané (rezervní)
31	15A	Nepoužívané (rezervní)
32	10 A	Modul vysílač-přijímač rádia; Dálkové synchronizování dveří.
33	20A	Audio jednotka
34	30A	Relé Run / Start
35	5A	Nepoužívané (rezervní)
36	15A	Vnitřní zrcátko s funkcí automatického stmavení; Ovládání nastavení zrcátka.
37	20A	Nepoužívané (rezervní)
38	30A	Elektrická okna

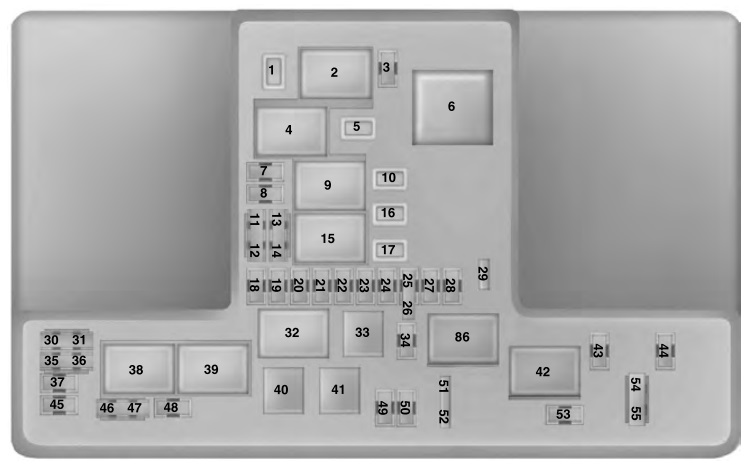

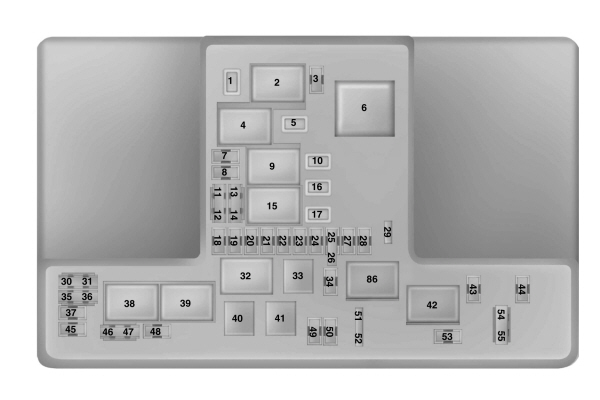

Motorový prostor

Přiřazení pojistek a relé v pojistkové skříňce (2019)

Nr	Ampéry [A]	Popis
Nr	Ampéry [A]	Popis
1	15 A	Nepoužívá se
2	–	Relé elektromagnetického startéru
3	5A	Senzor deště
4	–	Relé motoru ventilátoru
5	20A	Připojovací bod pomocného napájení 3 – zadní konzola
6	–	Relé světel polohy přívěsu
7	20A	Modul řízení systému trakce
8	20A	Elektromagnetický ventil na odvodnění nádrže; Ventil na uzavření par paliva; Ventil na odvodnění nádrže; Ventily variabilního časování 1 a 2; Vyhřívané lambda sondy.
9	–	Relé modulu řízení pohonného ústrojí
10	20A	Připojovací bod pomocného napájení 1 – přístrojová deska
11	15 A	Zapalovací cívky
12	15 A	Systém řízení klimatizace; Ohřívač převodovky; Čerpadlo pomocné vody; Řízení sacího ventilu; Spojka ventilátoru; Čerpadlo oleje; Obcházení turbodmychadla.
13	15 A	Nepoužívá se (rezerva)
14	15 A	Nepoužívá se (rezerva)
15	–	Relé Run / Start
16	20A	Připojovací bod pomocného napájení 2 – přístrojová deska
17	20A	Připojovací bod pomocného napájení – zadní nákladový prostor
18	10 A	Nepoužívá se (rezerva)
19	10 A	Elektrický posilovač řízení
20	10 A	Spínač řízení osvětlení
21	5A	Relé Run / Start
22	10 A	Kompresor klimatizace
23	7,5A	Modul kvality napětí
24	10 A	Nepoužívá se (rezerva)
25	10 A	Systém prevence zablokování kol
26	10 A	Nepoužívá se (rezerva)
27	–	Nepoužívá se

Nr	Ampéry [A]	Popis
28	10 A	Modul řízení systému trakce
29	7,5 A	Port USB na nabíjení
30	–	Nepoužívá se
31	–	Nepoužívá se
32	–	Relé čerpadla paliva
33	–	Relé spojky klimatizace
34	10 A	Osvětlení couvání přívěsu
35	15A	Nepoužívá se (rezervní)
36	–	Nepoužívá se
37	10 A	Vyhřívané vnější zrcátko
38	–	Odbočka přívěsu doprava a relé brzdových světel
39	–	Odbočka přívěsu doleva a relé brzdových světel
40	–	Relé osvětlení couvání přívěsu
41	–	Relé klaksónu
42	–	Motor 4WD (pohon všech kol) č. 2 relé
43	–	Nepoužívá se
44	–	Nepoužívá se
45	5A	Nepoužívá se (rezervní)
46	10 A	Nepoužívá se (rezervní)
47	10 A	Spínač pedálu brzdy
48	20A	Klaksón
49	15 A	Modul řízení převodovky; Čerpadlo oleje.
50	10 A	Vyhřívání stěrače
51	–	Nepoužívá se
52	–	Nepoužívá se
53	15 A	Uzávěrka zadního diferenciálu
54	–	Nepoužívá se
55	–	Nepoužívá se
86	–	Relé motoru 4WD č. 1

Motorový prostor, spodní část

Přiřazení pojistek a relé v pojistkové skříňce (dolní část) (2019)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
56	15A	Odbočka přívěsu doleva a relé brzdových světel
57	–	Nepoužívá se
58	–	Nepoužívá se
59	–	Nepoužívá se
60	30A	Modul řízení palivového čerpadla
61	–	Nepoužívá se
62	50A	Modul řízení karoserie 1 – osvětlení
63	15A	Odbočka přívěsu doprava a relé brzdových světel
64	30A	Brzdy přívěsu
65	20A	Vyhřívané sedadlo řidiče
66	25A	Čtyřkolka
67	50A	Modul řízení karoserie 2 – osvětlení
68	30A	Vyhřívání zadního okna
69	30A	Ventily systému proti zablokování
70	30A	Elektricky nastavitelné sedadlo spolujezdce

Č.	Ampéry [A]	Popis
71	30A	Obrysová světla přívěsu
72	–	Nepoužívá se
73	30A	Modul přívěsu
74	30A	Sedadlo řidiče s podporou
75	–	Nepoužívá se
76	–	Nepoužívá se
77	–	Nepoužívá se
78	–	Nepoužívá se
79	40A	Motor ventilátoru
80	20A	Vyhřívané sedadlo spolujezdce
81	40A	Invertor
82	60A	Čerpadlo systému proti zablokování
83	30A	Motor stěrače čelního skla
84	30A	Cívka zapalovacího motoru
85	–	Nepoužívá se
87	40A	Modul přívěsu

Pojistková skříňka aux. č. 1 (na baterii)

Č.	Ampéry [A]	Popis
1	225A	Alternátor
2	125A	Elektronické posilování řízení

Pojistková skříňka aux č. 2 (pod pojistkovou skříňkou)

Č.	Ampéry [A]	Popis
1	–	Nepoužívá se
2	125A	Modul řízení karoserie
3	50A	Modul kvality napětí (poskytuje volný bod zadního světla, couvací kameru, head-up displej, spínač 4×4, modul zpracování obrazu a adaptivní radar tempomatu).
4	–	Rozvodné lišty pro pojistkovou skříňku

Ford Ranger – schéma pojistek

Rok výroby: 2020

UMÍSTĚNÍ POJISTEK

A – Dodatečná pojistka s vysokým proudem.
B – Pojistka v motorovém prostoru (vozidla s hydraulickým posilovačem řízení)/pojistka v motorovém prostoru (vozidla s elektronickým posilovačem řízení).
C – Pojistka v kabině.
D – Pojistka s vysokým proudem (pod pojistkou v motorovém prostoru) (pokud je přítomna).

Pojistka v motorovém prostoru

Pojistka v motorovém prostoru – vozidla s elektronickým posilovačem řízení

Pojistka s vysokým proudem

Pojistka v kabině

Vozidla vyrobená od 09.03.2020 do 15.11.2020

Pojistka napájení – vozidla s hydraulickým posilovačem řízení

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
F1	60 A1	Napájení pojistky v kabině (baterie).
F2	60 A1	Napájení pojistky v kabině (baterie).
F3	50 A1	Ventilátor chlazení motoru (2,5L).
	60 A1	Modul řízení žhavicích svíček (2,2L).
F4	40 A1	Modul systému prevence zablokování kol během brzdění.
F5	30 A1	Elektrická okna (vpředu a vzadu).
F6	–	Nepoužívá se.
F7	–	Nepoužívá se.
F8	–	Nepoužívá se.
F9	20 A1	Zapalovač.
F10	20 A1	Přídavná pojistka v přístrojové desce.
F11	30 A1	Motor ventilátoru.
F12	25 A1	Napájení motoru s pohonem všech čtyř kol (4WD).
F13	20 A1	Elektromagnet startéru.
F14	20 A1	Vyhřívání zadního okna.
F15	15 A2	Svíčka odpařovače. (2,2L)
F16	10 A2	Spojka klimatizace.
F17	25 A1	Elektrická okna (vpředu).
F18	25 A2	Motor předního stěrače.
F19	–	Nepoužívá se.
F20	–	Nepoužívá se.
F21	15 A2	Klakson.
F22	10 A2	Vstřikovače.
F23	10 A2	Elektromagnetický ventil pro blokování diferenciálu.
F24	–	Nepoužívá se.

Číslo	Ampéry [A]	Popis
F25	15 A2	Cívky zapalování. (2,5L); Senzor teploty a průtoku vzduchu (TMAF). (2,2L); Modul žhavicích svíček. (2,2L); Ventil pro kontrolu podtlaku (VCV). (2,2L); Ventil elektronického regulátoru podtlaku (EVRV). (2,2L).
F26	7,5 A2	Modul elektronické kontroly (ECM).
F27	–	Nepoužívá se.
F28	10 A2	Senzory výfuku; (2,5L) Cívky relé.
F29	15 A2	Modul elektronické kontroly (ECM).
F30	–	Nepoužívá se.
F31	20 A2	Přídavná pojistka (zadní konzola).
F32	5 A2	Spínač tlaku klimatizačního systému. (2,5L) (2,2L)
F33	–	Nepoužívá se.
F34	–	Nepoužívá se.
F35	20 A2	Napájení pojistky v kabině (zapalování).
F36	5 A2	Modul systému prevence zablokování kol během brzdění.
F37	10 A2	Nastavení polohy světlometů.
F38	20 A2	Vyhřívané sedadlo.
F39	10 A2	Elektricky nastavitelná zrcátka.
F40	10 A2	Čerpadlo odpařovače. (2,2L)
F41	–	Nepoužívá se.
F42	10 A2	Siréna alarmu.
F43	–	Nepoužívá se.
F44	–	Nepoužívá se.
F45	25 A2	Modul systému prevence zablokování kol během brzdění.
F46	20 A2	Izolátor baterie.
F47	40 A1	Modul tažení přívěsu.
F48	–	Nepoužívá se.
F49	–	Nepoužívá se.
F50	5 A2	Relé zapalování; Cívky relé.
F51	20 A1	Tažný hák.

¹Pojistka typu J.

²Minipojistka.

Číslo relé	Popis
Číslo relé	Popis
R1	Nepoužívá se.
R2	Zapnutí nebo vypnutí stěračů.
R3	Klakson.
R4	Spojka klimatizace.
R5	Blokování diferenciálu.
R6	Rychlý nebo pomalý pohyb stěračů.
R7	Nízká rychlost ventilátoru chlazení motoru. (2,5L)
R8	Vysoká rychlost ventilátoru chlazení motoru. (2,5L)
R9	Čerpadlo flex-fuel. (2,5L) Žhavicí svíčka odpařovače. (2,2L)
R10	Vyhřívání zadního okna.
R11	Nepoužívá se.
R12	Nepoužívá se.
R13	Udržení napájení elektronického řídicího modulu (ECM).

Číslo relé	Popis
R14	Startování.
R15	Motor 2 systému s pohonem všech čtyř kol (4WD) (ve směru hodinových ručiček).
R16	Motor 1 systému s pohonem všech čtyř kol (4WD) (proti směru hodinových ručiček).
R17	Motor systému s pohonem všech čtyř kol (4WD).
R18	Siréna systému varování.
R19	Motorek startování.
R20	Nepoužívá se.
R21	Nepoužívá se.
R22	Nepoužívá se.
R23	Nepoužívá se.
R24	Nepoužívá se.
R25	Nepoužívá se.
R26	Motor ventilátoru.
R27	Nepoužívá se.

Pojistka v kabině – vozidla s hydraulickým posilovačem řízení

Poloha pojistek	Proud	Chráněný prvek
Poloha pojistek	Proud	Chráněný prvek
F56	20 A3	Palivové čerpadlo.
F57	–	Nepoužívá se.
F58	–	Nepoužívá se.
F59	5 A3	Pasivní systém proti krádeži (PATS).
F60	10 A3	Vnitřní osvětlení; Skupina spínačů na dveřích řidiče; Ambientní světla; Světla prahu; Automatická převodovka; Osvětlení prostoru pro nohy;
F61	–	Nepoužívá se.
F62	5 A3	Modul senzoru deště.
F63	–	Nepoužívá se.
F64	–	Nepoužívá se.
F65	–	Nepoužívá se.
F66	20 A3	Odemknutí dveří řidiče, hmotnost dvojitého centrálního zamykání.
F67	5 A3	Spínač brzdových světel.
F68	–	Nepoužívá se.
F69	5 A3	Skupina směrových světel; Integrovaný kontrolní modul (ICM).
F70	20 A3	Centrální zamykání.
F71	5 A3	Klimatizace.

Poloha pojistek	Proud	Chráněný prvek
F72	7,5 A3	Siréna alarmu.
F73	5 A3	Palubní diagnostický systém (OBD) II.
F74	20 A3	Dálková světla.
F75	15 A3	Přední mlhová světla.
F76	10 A3	Osvětlení couvání; Zpětné zrcátko.
F77	20 A3	Čerpadlo ostřikovače.
F78	5 A3	Spínač zapalování.
F79	15 A3	Nepoužívá se (rezerva).
F80	20 A3	Audio systém.
F81	5 A3	Senzor pohybu uvnitř.
F82	20 A3	Hmotnost čerpadla ostřikovače.
F83	20 A3	Hmotnost centrálního zamykání.
F84	20 A3	Odblokování dveří řidiče; Hmotnost dvojitého centrálního zamykání.
F85	7,5 A3	Skupina směrových světel; Modul parkovací asistence; Systém klimatizace s manuálním ovládáním.
F86	10 A3	Bezpečnostní systém; Kontrolka deaktivace airbagu spolujezdce.
F87	–	Nepoužívá se.
F88	–	Nepoužívá se.
F89	–	Nepoužívá se.

³Minipojistka.

Pojistka napájení – vozidla s elektronickým posilovačem řízení

Poloha pojistek	Proud	Chráněný prvek
Poloha pojistek	Proud	Chráněný prvek
1	15 A4	Nepoužívá se (rezerva).
2	–	Relé elektromagnetu startéru.
3	5 A4	Senzor deště.
4	–	Relé motoru ventilátoru.
5	20 A4	Přídavná pojistka.
6	–	Relé vyhřívání palivového filtru se separátorem vody (2,0L).
	–	Nepoužívá se (2,2L, 3,2L).
7	20 A5	Modul řízení hnacího ústrojí.
8	20 A5	Ovládání ventilu obtoku chladiče systému recirkulace výfukových plynů (EGR) – elektromagnetický ventil podtlaku (2,0L); Ventil objemového ovládání (2,2L, 3,2L); Ventil obtoku chladiče systému recirkulace výfukových plynů (EGR) (2,2L, 3,2L); Senzor teploty a průtoku vzduchu (2,2L, 3,2L); Lambda sonda univerzální (2,2L, 3,2L).
9	–	Relé modulu řízení hnacího ústrojí.
10	20 A4	Přídavná pojistka.
11	15 A6	Modul žhavicích svíček (2,0L); Nepoužívá se (rezerva) (3,2L bez kontroly emisí); Senzor NOx; Senzor pevných částic (2,0L, 3,2L se systémem kontroly emisí).
12	15 A6	Aktuátor ventilu obtoku turbodmychadla (2,0L); Aktuátor výfukového ventilu (2,0L); Kompresor systému klimatizace a ovládací ventil (2,0L); Čerpadlo chladicí kapaliny (2,0L); Motor ventilátoru; Modul žhavicích svíček (2,2L, 3,2L).
13	15 A6	Nepoužívá se (rezerva).
14	15 A6	Vyhřívání systému odvětrávání olejové vany (2,0L); Nepoužívá se (rezerva) (2,2L, 3,2L).
15	–	Startér.
16	20 A4	Přídavná pojistka.
17	20 A4	Přídavná pojistka.
18	10 A5	Cívka relé palivového čerpadla (2,2L, 3,2L); Nepoužívá se (rezerva) (2,0L).
19	10 A5	Systém elektronické asistence řízení.
20	10 A5	Modul řízení světlometů; Nastavení polohy světlometů.
21	15 A5	Modul řízení převodovky.
22	10 A5	Kompresor systému klimatizace.
23	7,5 A5	Kamera couvacího systému; Radar adaptivního systému kontroly rychlosti; Modul head-up displeje; Modul zpracování obrazu A (IPMA) (vozidla bez systému Start-Stop); Modul kvality napětí (vozidla se systémem Start-Stop).
24	10 A5	Nepoužívá se (rezerva) (2,0L); Spínač tlaku klimatizačního systému, vozidla s naftovým motorem s mechanickou převodovkou (2,2L, 3,2L).
25	10 A6	Systém prevence blokování kol během brzdění.
26	10 A6	Tachograf.
27	–	Nepoužívá se.

Poloha pojistek	Proud	Chráněný prvek
28	10 A5	Modul řízení skupiny motopropulsoru.
29	–	Nepoužívá se.
30	–	Nepoužívá se.
31	–	Nepoužívá se.
32	–	Relé palivové pumpy.
33	–	Spojka klimatizace.
34	15 A5	Centrální brzdové světlo namontované nahoře.
35	15 A5	Modul řízení převodovky.
36	–	Nepoužívá se.
37	10 A5	Vyhřívané vnější zrcátko.
38	–	Nepoužívá se.
39	–	Relé napájení systému s pohonem všech čtyř kol (4WD).
40	–	Relé centrálních brzdových světel namontovaných nahoře.
41	–	Klakson.
42	–	Relé motoru č. 2 systému s pohonem všech čtyř kol (4WD).
43	15 A5	Modul řízení dávkování reduktoru.
44	5 A5	Nepoužívá se (rezerva).
45	5 A5	Napájení cívky relé vyhřívání palivového filtru se separátorem vody (2,0L); Nepoužívá se (rezerva) (2,2L, 3,2L).
46	10 A6	Nepoužívá se (rezerva).
47	10 A6	Spínač pedálu brzdy.
48	20 A5	Klakson.
49	20 A5	Blokování sloupku řízení.
50	15 A5	Modul řízení dávkování reduktoru.
51	–	Nepoužívá se.
52	–	Nepoužívá se.
53	15 A5	Blokování zadního diferenciálu.
54	10 A6	Modul řízení dávkování reduktoru.
55	10 A6	Modul řízení dávkování reduktoru.
86	–	Relé motoru č. 1 systému s pohonem všech čtyř kol (4WD).

⁴Pojistka typu M.

⁵Minipojistka 2.

⁶Minipojistka 3.

Pojistka na kazetě namontovaná na baterii

Poloha pojistek	Proud	Chráněný prvek
1	225 A	Alternátor (2,2L, 3,2L).
	300 A	Alternátor (2,0L).
2	125 A	Systém elektronické asistence řízení.

Pojistka s vysokým proudem

Poloha pojistek	Proud	Chráněný prvek
1	70 A	Žhavicí svíčky – Diesel.
2	125 A	Modul řízení systémů karoserie.
3	50 A	Modul řízení systémů karoserie (vozidla bez systému Start-Stop); Modul kvality napětí – kamera pro asistenci při parkování vzadu. Systém adaptivního řízení rychlosti; Modul zobrazení head-up; Modul zpracování obrazů A (IPMA) (vozidla se systémem Start-Stop).
4	–	Distribuční lišta pro pojistku napájení.
5	100 A	Elektrický pomocný ohřívač.

O Ford Ranger (1983-2022)

Ford Ranger je populární model pick-upu, který se vyrábí od roku 1983. Tento automobil je známý svou robustností a spolehlivostí, což ho činí ideálním pro práci i volný čas. Během let výroby prošel Ford Ranger několika generacemi, přičemž každá z nich přinesla vylepšení v oblasti designu, technologie a výkonu. Motorové možnosti se lišily v závislosti na trhu a roku výroby, přičemž zahrnovaly benzinové i naftové motory s různými objemy a výkonem. Ford Ranger je oblíbený pro svou schopnost zvládat náročný terén a těžké náklady, což z něj činí všestranné vozidlo pro různé potřeby.

Schéma pojistkové skříňky Ford Ranger

Tato stránka zobrazuje schéma pojistkové skříňky pro model Ford Ranger, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se obvykle nachází v motorovém prostoru nebo pod přístrojovou deskou, v závislosti na konkrétním modelu a roku výroby. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému vozidla. Pojistková skříňka je klíčová pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a obsahu.
