Ford Cougar (1999-2002) – pojistková skříňka
Ford Cougar (1999-2002) – schéma pojistkové skříně
Rok výroby: 1999, 2000, 2001, 2002.
Pojistka zapalovače cigaret (napájecí zásuvka) ve Fordu Cougar (1999-2002) je pojistka 27 v pojistkové skříni v kabině.

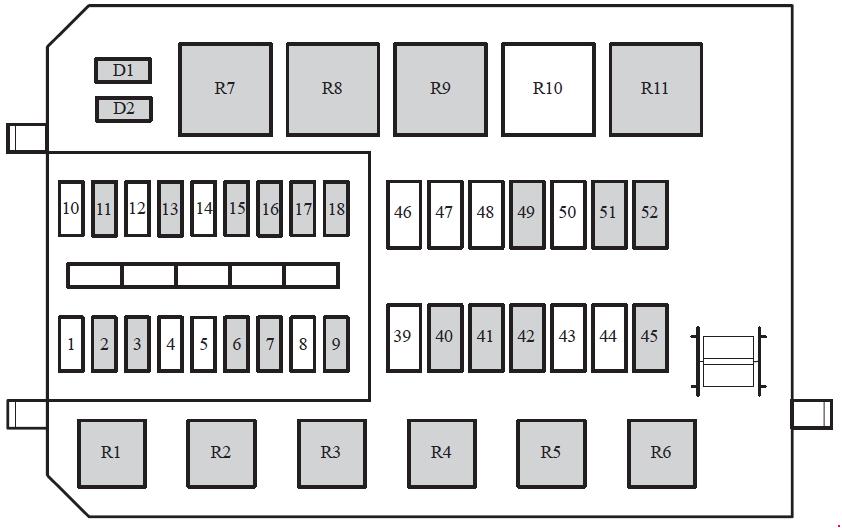

Pojistková skříň v motorovém prostoru (distribuční schéma)
| Číslo | Ampéráž [A] | Popis |
| 1 | – | Nepoužívá se |
| 2 | 15 | ’01 -’02:
Alternátor |
| 7.5 | ’99 -’00:
Alternátor |
|
| 3 | 20 | Mlhová světla |
| 4 | – | Nepoužívá se |
| 5 | – | Nepoužívá se |
| 6 | 3 | Řízení motoru |
| 7 | 20 | Výstražná světla;
Klakson; Multifunkční spínač. |
| 8 | – | Nepoužívá se |
| 9 | 15 | Palivové čerpadlo |
| 10 | – | Nepoužívá se |
| 11 | 20 | Řízení motoru (’99 -’00);
Zapalování (’99 -’00); Denní světla. |
| 12 | – | Nepoužívá se |
| 13 | 20 | Senzory HEGO |
| 14 | – | Nepoužívá se |
| 15 | 7.5 | Pravé potkávací světlo |
| 16 | 7.5 | Levé potkávací světlo |
| 17 | 7.5 | Pravé dálkové světlo |
| 18 | 7.5 | Levé dálkové světlo;
Přístrojová deska; Přední mlhová světla. |
| 39 | – | Nepoužívá se |
| 40 | 20 | Zapalování;
Řízení motoru (’01 -’02); Startování (’99); Spínač světel (’99 -’00). |
| 41 | 20 | Řízení motoru |
| 42 | 40 | Ventilátor topení |
| 43 | – | Nepoužívá se |
| 44 | – | Nepoužívá se |
| 45 | 60 | Hlavní elektrické napájení vozidla (relé startování) |
| 46 | – | Nepoužívá se |
| 47 | – | Nepoužívá se |
| 48 | – | Nepoužívá se |
| 49 | 60 | Ventilátor chlazení motoru |
| 50 | – | Nepoužívá se |
| 51 | 60 | ABS |
| 52 | 60 | Modul časovače;
Osvětlení kabiny; Odmlžovač zadního okna; Pojistky 25, 27, 28, 34 a 36. |
| Relé | ||
| R1 | Palivové čerpadlo | |
| R2 | Řízení motoru | |
| R3 | Klimatizace | |
| R4 | Hlavní světlomety | |
| R5 | Dálkové světlomety | |
| R6 | Klaksón | |
| R7 | Startování | |
| R8 | Ventilátor chlazení motoru s vysokou rychlostí | |
| R9 | Ventilátor chlazení motoru | |
| R10 | Nepoužívá se | |
| R11 | Denní světla | |
| Dioda | ||
| D1 | 00 -’02:
Relé startování |
|
| ’99:
Ochrana proti inverzi polarity |
||
| D2 | Klimatizace | |
Pojistkový panel v kabině
| Č. | Ampéráž [A] | Popis |
| 19 | 7.5 | Ohřívač zrcátka |
| 20 | 10 | Stěrače |
| 21 | 40 | Motor střešního okna a motor oken |
| 22 | 7.5 | ABS / TCS |
| 23 | 15 | Směrovky;
Náhradní lampy; Regulace rychlosti; Páka převodovky; Spojka klimatizace; Motor ventilátoru; Modul deaktivace žárovky (’99 -’00). |
| 24 | 15 | Světlomety;
Kontrola rychlosti. |
| 25 | 20 | Alarmový systém;
Systém zamykání. |
| 26 | 7.5 | Dálková světla;
Obrysová světla. |
| 27 | 15 | Zapalovač cigaret |
| 28 | 30 | Elektrická sedadla |
| 29 | 30 | Ohřívač zadního okna |
| 30 | 7.5 | Řízení motoru;
Systém zamykání; Přístrojová deska. |
| 31 | 7.5 | Stmívač panelu;
Osvětlení registrační značky; Osvětlení prostoru odkládací schránky; Modul uchycení bezpečnostního pásu (’01 -’02). |
| 32 | – | Nepoužívá se |
| 33 | 7.5 | Světlomety na levé straně |
| 34 | 7.5 | Elektrická zrcátka;
Hodiny; Vnitřní osvětlení. |
| 35 | 7.5 | Světlomety na pravé straně |
| 36 | 15 | Rádio |
| 37 | 30 | Ventilátor topení;
Klimatizace. |
| 38 | 7.5 | Airbag |
| Relé | ||
| R12 | Noční světla | |
| R13 | Ohřívání zadního skla | |
| R14 | Ventilátor motoru | |
| R15 | Přední stěrač | |
| R16 | Zapalování | |
| Dioda | ||
| D2 | Ochrana proti inverzi polarity | |
O Fordu Cougar (1999-2002)
Ford Cougar, vyráběný v letech 1999 až 2002, je sportovní kupé, které se vyznačuje elegantním designem a dynamickými jízdními vlastnostmi. Tento model byl postaven na platformě Ford Mondeo a nabízel různé možnosti motorů, včetně čtyřválcových a šestiválcových motorů. Nejčastěji se vyskytovaly motory s objemem 2.0 litru a 2.5 litru V6, které poskytovaly dostatečný výkon pro sportovní jízdu. Interiér Fordu Cougar byl navržen s důrazem na pohodlí a moderní technologie, což z něj činilo atraktivní volbu pro řidiče, kteří hledali kombinaci stylu a výkonu.
Schéma pojistkové skříně Ford Cougar
Tato stránka zobrazuje schéma pojistkové skříně pro Ford Cougar, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Ve vozidle Ford Cougar se pojistková skříň nachází typicky pod palubní deskou na straně řidiče a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem, který zajišťuje, že všechny elektrické komponenty vozidla fungují správně a bezpečně.
