Ford S-MAX (2006-2015) – pojistková skříňka
Ford S-MAX (2006-2015) – schéma pojistkové skříně
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
První generace Ford S-MAX byla vyráběna od roku 2006 do roku 2015. VAN americké společnosti se podobal jinému modelu Ford – Galaxy. Přesto měl sportovnější charakter. Sdílí stejnou platformu s Mondeo čtvrté generace. Auto navrhl David Hilton. V roce 2010 prošlo modernizací.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford S-MAX (2006-2015) je pojistka F19 v pojistkové skříni v kabině.

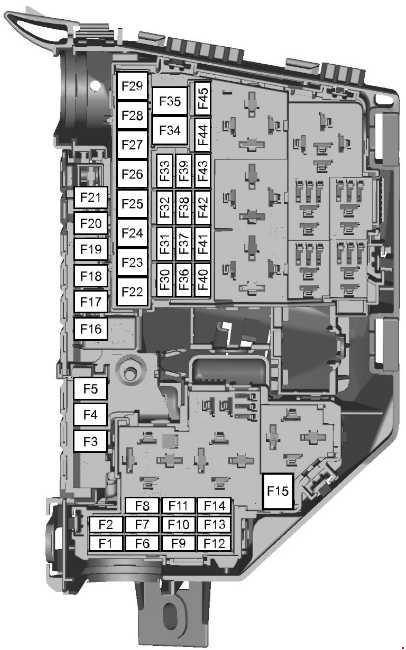

Pojistková skříň v motorovém prostoru
| Č. | Ampéry [A] | Popis |
| F1 | 10 | Modul řízení převodovky (AWF21) |
| 15 | Modul řízení převodovky (MPS6) | |
| F2 | 5 | Monitorování žhavicích svíček (naftové motory) |
| 5 | Monitorování žhavicích svíček odpařovače
(2,0 l Duratorq-TDCi Norma V a 2,2 l Duratorq-TDCi Norma V). |
|
| F3 | 70 | Ventilátor chlazení motoru –
dvojitý ventilátor (2,3 l Duratec-HE a 2,2 l Duratorq-TDCi automat). |
| 80 | Elektrohydraulický posilovač řízení (EHPAS)
(1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V a 2,0 l Duratorq-TDCi). |
|
| F4 | 60 | Žhavicí svíčka |
| F5 | 60 | Ventilátor chlazení motoru
(1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi manuál, 2,0 l Duratec-HE, 2,3 l Duratec-HE a 2,0 l EcoBoost SCTi) |
| 70 | Ventilátor chlazení motoru – dvojitý ventilátor (1,6 l EcoBoost SCTi) | |
| F6 | 7.5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| 10 | Senzor HEGO;
Senzor CMS; Senzor kyslíku (řízení motoru). |
|
| 20 | Žhavicí svíčka odpařovače
(2,0 l Duratorq-TDCi Norma V a 2,2 l, Duratorq-TDCi Norma V). |
|
| F7 | 5 | Relé cívek |
| F8 | 10 | Modul řízení pohonného systému;
Regulátor paliva; Senzor MAF; Ventil pro regulaci tlaku v palivovém potrubí (řízení motoru). |
| 20 | Modul řízení pohonné jednotky
(2,0 l EcoBoost SCTi a 2,0 l, Duratorq-TDCi Norma V) |
|
| 15 | Modul řízení pohonné jednotky
(1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi a 2,2 l, Duratorq-TDCi Norma V) |
|
| F9 | 10 | Senzor MAF;
Palivové vstřikovače (řízení motoru) |
| 5 | Palivové čerpadlo;
Odpařovač (2,0 l Duratorq-TDCi Norma V) |
|
| 7.5 | Senzor MAF;
Ventil bypassu EGR; Palivové čerpadlo odpařovače (2,2 l Duratorq-TDCi Norma V) (řízení motoru) |
|
| 7.5 | Ventil výfuku;
Senzor TMAF; Aktivní otevření mřížky; Ventil bypassu; Cívka relé. Čerpadlo dodatečné vody (1,6 l EcoBoost SCTi) |
|
| F10 | 10 | Modul řízení motoru
(2,0 l Duratorq-TDCi). |
| 7.5 | Dodatečné fungování, čerpadlo vody (1,6 l EcoBoost SCTi). | |
| F11 | 10 | Ventil PCV;
Ventil VCV; Senzor vody v palivu; Ventil akustického výfuku; Ventil pro regulaci víření; Ventil variabilního sání; ventil EGR; Ventil pro regulaci oleje IVVT (řízení motoru); Senzor T.MAF; Ventil variabilního rozvodu výfukových plynů; Aktivní otevření mřížky; Ventil pro odvodnění nádrže; Ventil pro regulaci turba; Ventil výfuku (řízení motoru). |
| 10 | Ventil pro regulaci turba;
Senzor MAF; Aktivní otevření mřížky; Ventil EGR; Ventil VCV (1,6 l Duratorq-TDCi) |
|
| 5 | Senzor MAF;
Senzor vody v palivu; Aktivní otevření mřížky; Ventil pro regulaci sání (2,0 l Duratorq-TDCi Norma V). |
|
| 7.5 | Tlak v palivovém potrubí;
Regulátor paliva; Aktivní otevření mřížky (2,2 l Duratorq-TDCi Norma V). |
|
| 10 | Ventil pro regulaci turbodmychadla;
Ventil variabilního rozvodu sacích ventilů; Ventil variabilního rozvodu výfukových plynů; Ventil pro čištění nádrží; Elektrický bypass ventil (1,6 l EcoBoost SCTi). |
|
| F12 | 10 | Cívka na konektoru;
Ventil pro vypouštění nádrže; Spínač tlaku posilovače řízení (řízení motoru). |
| 10 | Ventil EGR;
Variabilní kontrola turba (2,0 l Duratorq-TDCi) |
|
| 5 | Cívky relé
(2,0 l Duratorq-TDCi Norma V, 2,2 l, Duratorq-TDCi Norma V a 1,5 l Duratorq-TDCi) |
|
| 15 | Cívky zapalování
(1,6 l EcoBoost SCTi a 2,0 l EcoBoost SCTi) |
|
| F13 | 15 | Klimatizace |
| F14 | 15 | Ohřívač palivového filtru
(2,0 l Duratorq-TDCi, 2,0 l, Duratorq-TDCi Norma V a 1,6 l, Duratorq-TDCi) |
| 10 | Senzory F1EGO
(2,2 l Duratorq-TDCi Norma V) |
|
| F15 | 40 | Relé startovacího motoru |
| F 16 | 80 | Dodatečný ohřívač pro naftový motor (PTC) |
| F17 | 60 | Napájení centrální pojistkové skříně A |
| F18 | 60 | Napájení centrální pojistkové skříně B |
| F19 | 60 | Napájení zadní pojistkové skříně C |
| F20 | 60 | Napájení zadní pojistkové skříně D |
| F21 | 30 | VQM / jiné než VQM:
cluster / audio / AC / FLR |
| F22 | 30 | Modul předního stěrače |
| F23 | 30 | 2006-2008:
Vyhřívané zadní sklo. |
| 25 | 2009-2015:
Vyhřívané zadní sklo. |
|
| F24 | 30 | Ostřikovač světlometů |
| F25 | 30 | Ventily ABS |
| F26 | 40 | Čerpadlo ABS |
| F27 | 30 | 2006-2010:
Vyhřívač paliva. |
| 25 | 2011-2015:
Vyhřívač paliva. |
|
| F28 | 40 | Ventilátor topení |
| F29 | – | Nepoužívá se |
| F30 | 5 | 2011-2015:
ABS 30. |
| F31 | 15 | Klaksón |
| F32 | 5 | 2009-2015:
Vyhřívač paliva – dálkové ovládání. |
| F33 | 5 | Modul spínače světla;
Cívky pojistkové skříně v motorovém prostoru. |
| F34 | 40 | Vyhřívané přední sklo (levá strana) |
| F35 | 40 | Vyhřívané přední sklo (pravá strana) |
| F36 | 5 | 2006-2010:
ABS. |
| 15 | 2011-2015:
Napájení zadního stěrače 15. |
|
| F37 | 10 | 2006-2010:
Vyhřívané trysky předních stěračů. |
| 7.5 | 2011-2015:
Vyhřívané trysky předních stěračů; FLR + FSM KL15. |
|
| F38 | 5 | 2006-2010:
Adaptivní tempomat (ACC). |
| 10 | 2011-2015:
Napájení PCM / TCM / EHPAS15. |
|
| F39 | 15 | Adaptivní systém osvětlení vpředu (AFS). |
| F40 | 5 | 2011-2015:
Modul vyrovnávání světlometů; AFS. |
| F41 | 20 | Přístrojová deska |
| F42 | 10 | 2006-2010:
Modul řízení motoru; Modul řízení převodovky; Elektrohydraulický posilovač řízení (EHPAS). |
| 5 | 2011-2015:
IP cluster. |
|
| F43 | 5 | 2006-2010:
Vyrovnávání světlometů; Adaptivní systém osvětlení vpředu (AFS). |
| 15 | 2011-2015:
Modul audio; BVC; Modul DAB. |
|
| F44 | 20 | Modul elektrohydraulického posilovače řízení
(2,0 l Duratorq-TDCi); Čerpadlo na vakuum (2,5 l Duratec-ST) |
| 5 | 2011-2015:
Automatická klimatizace/ručně ovládaná klimatizace. |
|
| F45 | 5 | 2006-2010:
Zadní stěrač. |
| 15 | 2011-2015:
FLR (Start Stop). |

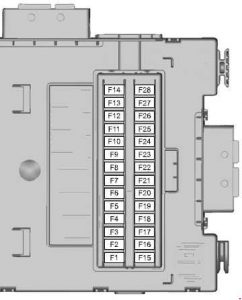

Panel pojistek kabina – Ford S-MAX pojistky (2006-2009)
| Číslo | Ampéry [A] | Popis |
| F1 | 5 | Senzor deště |
| F2 | 10 | Napájení SRS (airbag) |
| F3 | 5 | ABS;
Senzor odchylky směru (ESP); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F4 | 7.5 | Elektronické napájení;
Napájení pedálu akcelerátoru; Elektronická pojistka. |
| F5 | 15 | 2006-2007:
Zadní stěrač |
| F6 | 15 | Audio systém (včetně hlasového ovládání) |
| F7 | 7.5 | Modul volantu |
| F8 | 5 | Skupina |
| F9 | 15 | Hlavní soubor |
| F10 | 20 | Elektricky otevíratelná střecha |
| F11 | 7.5 | Mlhová světla |
| F12 | – | Nepoužívá se |
| F13 | 15 | Přední mlhové světlo |
| F14 | 15 | Stříkací systém předního skla |
| F15 | 10 | Adaptivní tempomat (ACC) |
| F 16 | – | Nepoužívá se |
| F17 | 10 | Vnitřní světla |
| F18 | 5 | Imobilizér motoru |
| F19 | 15 | Zapalovač cigaret |
| F20 | – | Nepoužívá se |
| F21 | 5 | 2006-2007:
Rádio; Senzor deště. 2008-2009: Přijímač frekvence; Senzor vnitřního pohybu. |
| F22 | 20 | Čerpadlo paliva |
| 7.5 | Čerpadlo paliva (2,2 l Duratorq) | |
| F23 | – | Nepoužívá se |
| F24 | 5 | Klíč na zapalování |
| F25 | 10 | Víko nádrže paliva |
| F26 | 5 | Akustický signalizátor rezervy (alarmový systém);
OBD II (diagnostika palubního počítače). |
| F27 | 5 | Jednotka sloupku řízení;
Modul klimatizace. |
| F28 | 5 | Spínač brzdových světel |
Panel pojistek kabiny (2010-2015)
| Číslo | Ampéry [A] | Popis |
| F1 | 7.5 | Modul volantu |
| F2 | 5 | Skupina |
| F3 | 10 | Vnitřní světla |
| F4 | 5 | Imobilizér motoru |
| F5 | 7.5 | Adaptivní tempomat (ACC) |
| F6 | 5 | Senzor deště |
| F7 | 20 | Zapalovač cigaret |
| F8 | 10 | Napájení pro odblokování dveří nádrže na palivo |
| F9 | 15 | Stříkací trysky předního čelního skla – zadní |
| F10 | 15 | Stříkací trysky předního čelního skla – přední |
| F11 | 10 | Napájení pro uvolnění zavazadlového prostoru |
| F12 | 10 | Napájení pro zámek dveří nádrže na palivo |
| F13 | 20 | Čerpadlo paliva |
| 7.5 | Čerpadlo paliva (2,2 l Duratorq-TDCi Norma V) | |
| F14 | 5 | Přijímač dálkového ovládání;
Interní pohybový senzor. |
| F15 | 5 | Klíč na zapálení |
| F 16 | 5 | Akustický signalizátor rezervy (alarmový systém);
OBD II (diagnostika palubního počítače). |
| F17 | 5 | Zařízení pro spouštění vibrací volantu |
| F18 | 10 | Napájení SRS (airbag) |
| F19 | 7.5 | ABS;
Senzor odchylky směru (ESC); Elektrická parkovací brzda (EPB); Napájení pedálu akcelerátoru. |
| F20 | 7.5 | Elektronické napájení;
Elektronická pojistka; Automaticky sklopné zrcadlo; Upozornění na opuštění jízdního pruhu. |
| F21 | 15 | Napájení rádia |
| F22 | 5 | Spínač brzdových světel |
| F23 | 20 | Otevírací střecha |
| F24 | 5 | Napájení pro modul klimatizace a sloupek řízení |
Pojistky Ford S-Max – tabulka pojistek zadní
| Číslo | Ampéry [A] | Popis |
| FA1 | 25 | Modul dveří (přední levé)
(zvednout/snížit sklo, centrální zamykání, elektricky sklopné zrcadlo, vyhřívané zrcadlo) |
| FA2 | 25 | Modul dveří (přední pravé)
(zvednout/snížit sklo, centrální zamykání, elektricky sklopné zrcadlo, vyhřívané zrcadlo) |
| FA3 | 25 | Modul dveří (zadní levé)
(zvednout/snížit sklo) |
| FA4 | 25 | Modul dveří (zadní pravé)
(zvednout/snížit sklo) |
| FA5 | 10 | Zadní blokace
(bez modulů zadních dveří). |
| FA6 | 15 | Při jiné zásuvce napájení |
| FA7 | 5 | Relé cívek |
| FA8 | 20 | 2010-2015:
Modul vozidla bez klíče. |
| FA9 | 5 | 2011-2015:
Cívky relé. |
| FA10 | 30 | 2006-2010:
Elektrické sedadlo řidiče. |
| FA11 | 20 | Příslušenství;
Modul přívěsu. |
| FA12 | 30 | 2011-2015:
Elektrické sedadlo řidiče |
| FB1 | 5 | 2006-2010:
Modul asistence při parkování; Systém detekce mrtvého úhlu. |
| 15 | 2011-2015:
Systém Sunblind |
|
| FB2 | 15 | Modul zavěšení |
| FB3 | 15 | Vyhřívané sedadlo řidiče |
| FB4 | 15 | Vyhřívané sedadlo předního pasažéra |
| FB5 | – | Nepoužívá se |
| FB6 | 10 | Zadní klimatizace |
| FB7 | – | Nepoužívá se |
| FB8 | 10 | 2010:
Systém slunečních clon. |
| 5 | 2011-2015:
Asistence při parkování; BLIS. |
|
| FB9 | 30 | Elektrické sedadlo předního pasažéra |
| FB10 | 10 | Akustický signál proti krádeži |
| FB11 | – | Nepoužívá se |
| FB12 | – | Nepoužívá se |
| FC1 | 7.5 | Elektrická zadní okna |
| FC2 | 30 | Elektrická parkovací brzda (EPB) |
| FC3 | 30 | Elektrická parkovací brzda (EPB) |
| FC4 | 10 | Zadní klimatizace |
| FC5 | 7.5 | 2006-2010:
CD měnič; Systém zábavy pro zadní sedadla. |
| 20 | 2011-2015:
Automobil bez klíče |
|
| FC6 | 20 | Ventilátor zadní klimatizace |
| FC7 | 5 | Modul funkce paměti sedadla |
| FC8 | 20 | 2010:
Modul automobilu bez klíče. |
| 7.5 | 2011-2015:
Systém zábavy pro zadní sedadla; CD měnič. |
|
| FC9 | 20 | 2010-2015:
Audio zesilovač |
| FC10 | 10 | 2010-2015:
Audio Sony. |
| FC11 | – | Nepoužívá se |
