Ford EcoSport (2013-2022) – pojistková skříňka
Ford EcoSport (2013-2016) – schéma pojistkové skříně
Rok výroby: 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ford EcoSport (2013-2016) je pojistka F31 v pojistkové skříni v prostoru pro cestující.

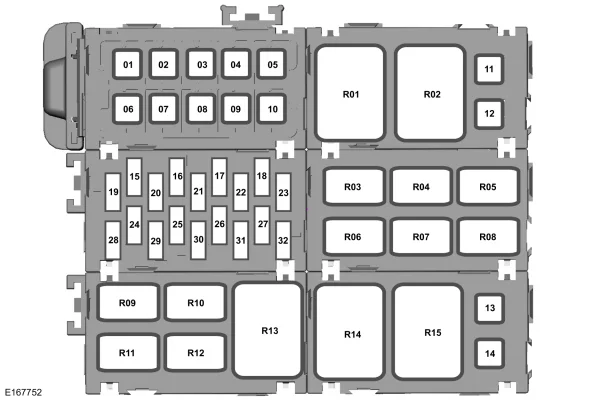

Pojistková skříň v motorovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 60 | Pojistková skříň v motorovém prostoru |
| 2 | 40 | Systém prevence zablokování kol |
| 3 | 60 | Pojistková skříň v motorovém prostoru;
Modul řídicí jednotky systému přenosu. |
| 4 | 40 | Motor ventilátoru |
| 5 | 60 | Pojistková skříň v
prostoru pro cestující. |
| 6 | 30 | Centrální zamykání;
Alarm proti krádeži. |
| 7 | 60 | Relé startování;
Pojistková skříň v prostoru pro cestující. |
| 8 | 30 | Motorek startování |
| 9 | 60 | Rychlý chladicí ventilátor;
Pojistková skříň v motorovém prostoru. |
| 10 | 30 | Modul řídicí jednotky převodovky;
Žhavicí svíčky; Ventilátor chlazení při nízké rychlosti – 1,0 l EcoBoost. |
| 60 | ||
| 40 | ||
| 11 | 30 | Vyhřívaný prvek předního skla
na levé straně |
| 12 | 30 | Vyhřívaný prvek předního skla
na pravé straně |
| 13 | 30 | Ventilátor chlazení při nízké rychlosti –
1,5 l Duratec-16V Ti-VCT a 1,5 l Duratorq-TDCi |
| 14 | 30 | Modul řídicí jednotky převodovky |
| 15 | 15 | Program úspory baterie;
Přední mlhová světla; Dálková světla; Vnitřní osvětlení; Pravý potkávací světlomet; Kontrolka upozornění na deaktivaci airbagu pro cestující. |
| 16 | 15 | Levé potkávací světlomety;
Boční světla; Zadní mlhové světlo; Denní světla. |
| 17 | 15 | Světlomety |
| 18 | 20 | Klaksón |
| 19 | 20 | Elektronické čerpadlo |
| 20 | 7,5 | Modul řízení převodovky
Modul řízení systému přenosu. |
| 21 | 20 | Čerpadlo paliva a relé vstřikovačů paliva |
| 22 | 15 |
Přední mlhová světla; Světlomety; Vnitřní osvětlení; Směrovky. |
| 23 | 10 | Bateriový signalizátor;
Alarm proti krádeži; Relé klaksonu. |
| 15 | ||
| 24 | 20 | Zadní vyhřívané sklo;
Vyhřívaná vnější zrcátka. |
| 25 | 7,5 | Relé klimatizace;
Relé klimatizace – 1,0 l EcoBoost. |
| 10 | ||
| 26 | 20 | Systém proti zablokování s elektronickou kontrolou
stability |
| 27 | 15 | Přední mlhová světla |
| 28 | 10 | Čerpadlo vody |
| 29 | 15 | Zapalovací cívka;
Zapalovací cívka – 1,0L EcoBoost. |
| 20 | ||
| 30 | 15 | Relé nízké a vysoké rychlosti
chladicího ventilátoru; Modul řízení systému přenosu; Ventil pro odvod páry z nádrže paliva. |
| 31 | 15 | Elektromagnetický ventil pro studené startování;
Vyhřívaný senzor kyslíku. |
| 20 | Modul řízení motoru –
1,5 l Duratorq-TDCi. |
|
| 32 | – | Nepoužívá se |
| Relé | Popis |
| R1 | Rychlý chladicí ventilátor |
| R2 | Žhavicí svíčky |
| R3 | Přední mlhová světla;
Zadní mlhová světla. |
| R4 | Čerpadlo vstřikovače – 1,5 l Duratorq-TDCi |
| R5 | Světla pro couvání |
| R6 | Dálková světla |
| R7 | Modul řízení klimatizace |
| R8 | Klaksón |
| R9 | Chladicí ventilátor s nízkou rychlostí |
| R10 | Motor startéru |
| R11 | Čerpadlo vstřikovače –
1,0 l EcoBoost a 1,5 l Duratec-16V Ti-VCT; Ohřívač nafty – 1,5 l Duratorq-TDCi. |
| R12 | Motor ventilátoru |
| R13 | Modul řízení systému přenosu |
| R14 | Ohřívací blok |
| R15 | Ohřívací blok |

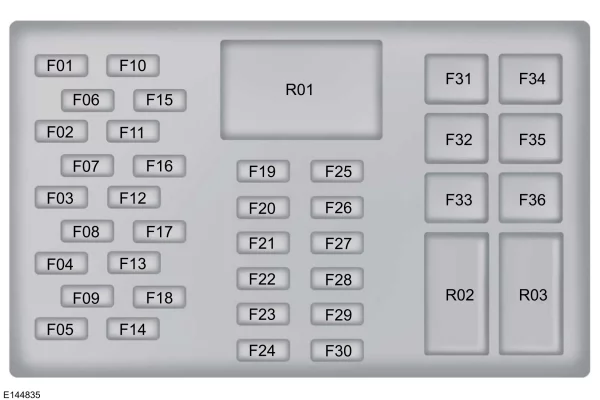

Pojistková skříň v prostoru pro cestující
| Číslo | Amp [A] | Popis |
| F1 | 7,5 | Spojka klimatizace;
Modul senzoru deště; Zrcadlo s automatickou funkcí ztmavení. |
| F2 | 10 | Brzdová světla |
| F3 | 7,5 | Světla pro couvání |
| F4 | 7,5 | Nastavení světlometů |
| F5 | 20 | Stěrače |
| F6 | 15 | Zadní stěrač |
| F7 | 15 | Čerpadlo předního ostřikovače;
Čerpadlo zadního ostřikovače. |
| F8 | 15 | Vyhřívané sedadlo řidiče |
| F9 | 15 | Vyhřívané sedadlo spolujezdce |
| F10 | 15 | Zapalování. Stiskněte spínač zapalování;
Relé příslušenství bez klíče. |
| F11 | 3 | Sada ukazatelů |
| F12 | 15 | Připojovací konektor dat |
| F13 | 7,5 | Systém klimatizace – manuální klimatizace;
Automatická elektronická regulace teploty; Senzory upozornění; Dálkový přijímač bez klíče; Ovládací panel audio zařízení; Modul ovládání/displeje vpředu. |
| F14 | 15 | Audio jednotka;
Modul SYNC; GPS. |
| F15 | 3 | Elektricky sklopná zrcátka;
Elektrická přední okna. |
| F 16 | 20 | Dálkový přístup bez klíče |
| F17 | 20 | Dálkový přístup bez klíče |
| F18 | – | Nepoužívá se |
| F19 | 7,5 | Sada směrovek |
| F20 | – | Nepoužívá se |
| F21 | 3 | Kontrolka deaktivace airbagu spolujezdce |
| F22 | 7,5 | Vyhřívaná vnější zrcátka |
| F23 | – | Nepoužívá se |
| F24 | – | Nepoužívá se |
| F25 | 7,5 | Modul řízení klimatizace;
Motor ventilátoru; Přední mlhová světla; Ohřívací blok. |
| F26 | 3 | Modul řízení airbagu |
| F27 | 10 | Tlačítko pomoci při parkování;
Modul řízení karoserie; Pasivní protiradový systém; Systém prevence zablokování kol; Nastartování; Sada směrovek; Elektronický posilovač řízení; Přední pumpa na mytí skel; Zadní pumpa na mytí skel. |
| F28 | 7,5 | Pedál akcelerátoru;
Palivová vstřikovací pumpa; Modul řízení převodového systému; Modul řízení převodovky. |
| F29 | – | Nepoužívá se |
| F30 | – | Nepoužívá se |
| F31 | 20 | Zásuvka zapalovače cigaret;
Přední pomocné napájecí body. |
| F32 | 20 | Zadní pomocné napájecí body |
| F33 | – | Nepoužívá se |
| F34 | 30 | Elektrická přední okna |
| F35 | 30 | Elektrická zadní okna |
| F36 | – | Nepoužívá se |
| Relé | Popis |
| R1 | Startování |
| R2 | Stiskněte spínač pro startování |
| R3 | Příslušenství pro systém bez klíče |

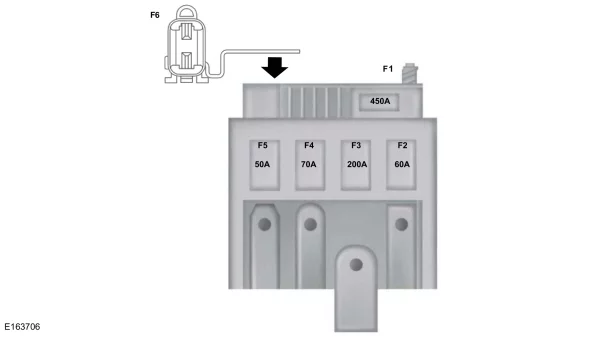

Pojistková skříň baterie
| Nr | Amp [A] | Popis |
| F1 | 450 | Startovací motor |
| F2 | 60 | Elektronický posilovač řízení |
| F3 | 200 | Pojistková skříň v motorovém prostoru |
| F4 | 70 | Vyhřívací blok |
| F5 | 50 | Vyhřívací blok |
| F6 | 3 | Systém monitorování baterie |
Ford EcoSport – schéma pojistky
Rok výroby: 2018, 2019.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford EcoSport jsou pojistky 17(přední), 18(zadní) v pojistkové skříni v motorovém prostoru.

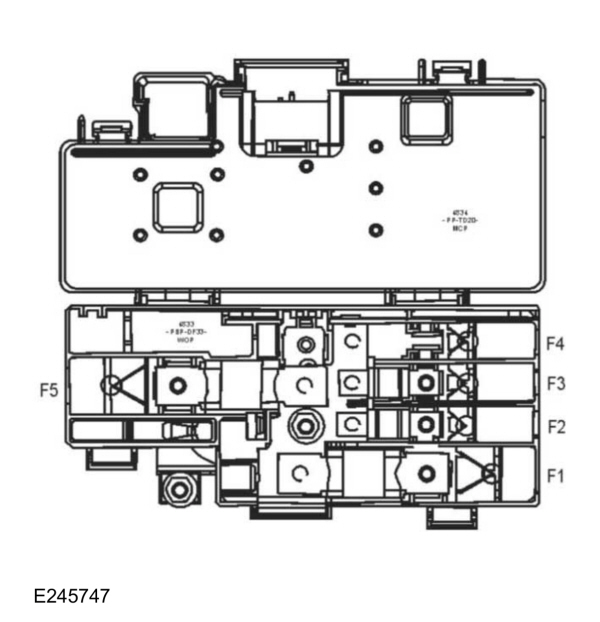

Pojistková skříň baterie
Tato pojistková skříň je připevněna k pozitivnímu pólu baterie.
Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.

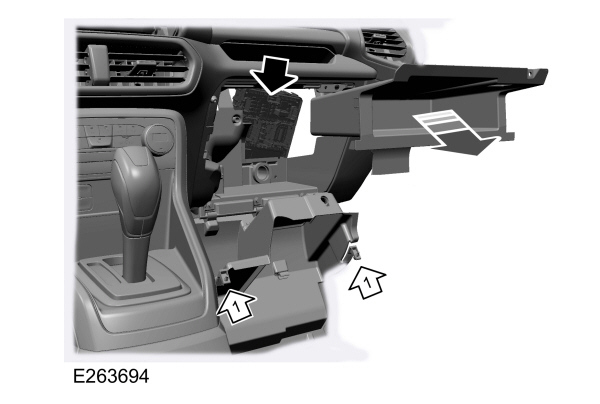

Pojistková skříň v kabině
VOZIDLA S VOLANTEM V PRAVÉ STRANĚ

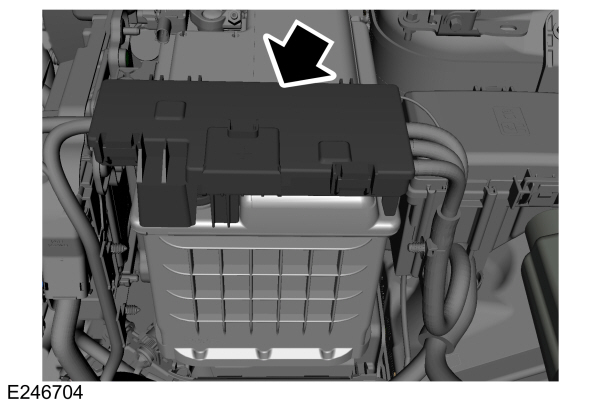

Pojistková skříň baterie
Tato pojistková skříň je připevněna k pozitivnímu pólu baterie.

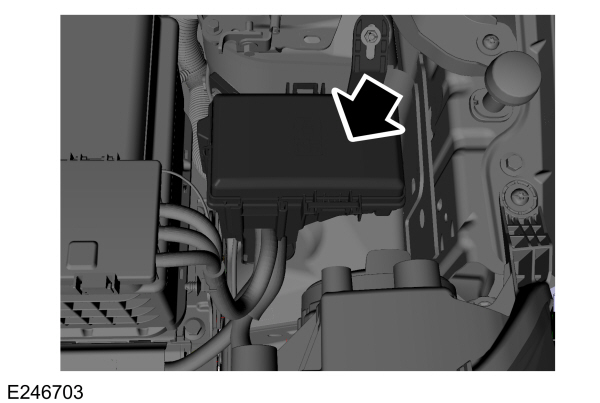

Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.

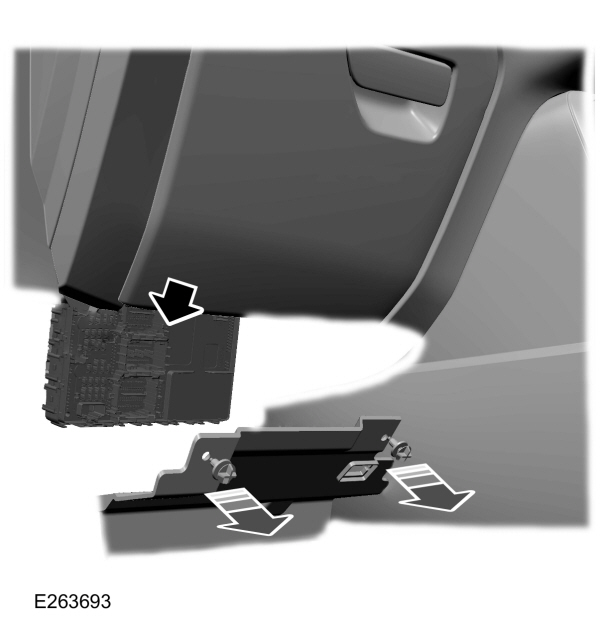

Pojistková skříň v kabíně
Vozidla vyrobená od 16.04.2018 do 26.08.2018

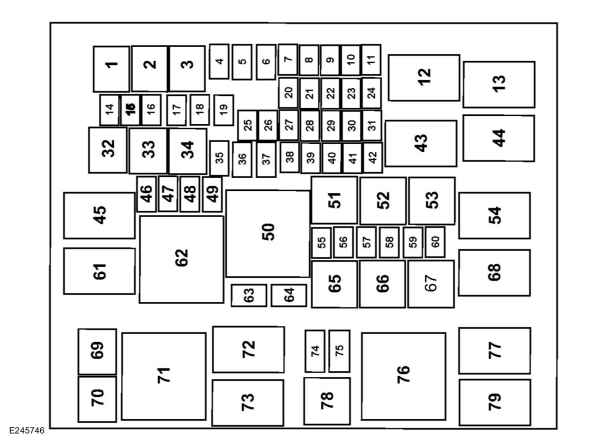

Pojistková skříň v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 60 A | Relé ventilátoru 2 chlazení motoru. |
| 2 | 50 A | Relé ventilátoru 1 chlazení motoru. |
| 3 | 60 A | Relé žhavicích svíček (Diesel). |
| 4 | 40 A | Ventily systému ABS se systémem elektronické stabilizace trajektorie. |
| 5 | 20 A | Relé blokování sloupku řízení. |
| 6 | 40 A | Relé motoru předního ventilátoru. |
| 7 | 10 A | Spínač zapnutí/vypnutí brzd. |
| 8 | 20 A | Modul okna střechy. |
| 9 | 15 A | Relé stěrače zadního skla; Cívka relé motoru stěrače předního skla. |
| 10 | 7,5 A | Relé spojky klimatizačního systému. |
| 11 | 5 A | Cívka relé zásuvky napájení; Cívka relé akustického signálu; Cívka relé palivového čerpadla (kromě motoru Diesel). |
| 14 | 10 A | Zrcátka s vyhříváním. |
| 15 | 5 A | Senzor deště; Cívka relé stěrače zadního skla. |
| 16 | 10 A | Motor stěrače zadního skla. |
| 17 | 20 A | Zásuvka napájení přední/zapalovač cigaret. |
| 18 | 20 A | Zásuvka napájení zadní. |
| 19 | – | Nepoužívá se. |
| 20 | 20 A 30 A | Modul řízení skupiny pohonu; Modul řízení skupiny pohonu (Diesel DV5FD). |
| 21 | 15 A | Vyhřívací prvek lambda sondy; Senzor fungování katalyzátoru (1,0L); Ventil na odvod par paliva (1,0L); Elektromagnetické ventily variabilních fází rozvodu (1,0L); Ventil kontroly dávky – modul dávkování paliva (Diesel DV5FD); Kontrola ventilu bypassu chladiče EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/průtoku vzduchu (Diesel DvNeo). |
| 21 | 5 A | Senzor teploty/průtoku vzduchu (Diesel DV5D); Ventil kontroly dávky – modul dávkování paliva (Diesel DV5D); Ventil na odvod turbokompresoru (Diesel DV5D). |
| 22 | 10 A | Cívka relé ventilátoru 1 chlazení motoru; Cívka relé ventilátoru 2 chlazení motoru; Cívka relé spojky klimatizačního systému; Ventil kompresoru klimatizačního systému s variabilní regulací; Kontrola olejového čerpadla s variabilním průtokem; Ventil elektronického regulátoru podtlaku; Cívka relé ventilátoru nasávání; Udržování chodu vodního čerpadla; Modul vytápění automatické převodovky; Aktivní otevírání mřížky vstupu vzduchu; Modul pohonu všech kol. |
| 22 | 5 A | Cívka relé ventilátoru 1 chlazení motoru (Diesel); Cívka relé ventilátoru 2 chlazení motoru (Diesel); Cívka relé spojky klimatizačního systému (Diesel); Cívka relé žhavicích svíček (Diesel); Modul žhavicích svíček (pouze Diesel DVNeo); Senzor přítomnosti vody v palivu (Diesel DV5D); Elektromagnetický ventil bypassu systému recirkulace výfukových plynů (Diesel DV5D); Aktivní otevírání mřížky vstupu vzduchu (Diesel DV5FD); Cívka relé palivového čerpadla (Diesel DV5FD). |
| 23 | 20 A | Cívky zapalování (1,0L); Modul zesilovače buffer (pouze Diesel DvNeo). |
| 24 | 10 A | Kontrola olejového čerpadla s variabilním průtokem (pouze Diesel DvNeo); Elektricky vyhřívaný termostat (pouze Diesel DvNeo). |
| 25 | 15 A | Napájení modulu zesilovače 1. |
| 26 | 20 A | Modul tažení přívěsu – nabíječka baterie.1 |
| 27 | – | Nepoužívá se. |
| 28 | 10 A | Akustický signál, levá strana. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 29 | 10 A | Hlasový signál, pravá strana. |
| 30 | 15 A | Vyhřívaný volant. |
| 31 | – | Nepoužívá se. |
| 32 | 30 A | Napájení modulu řízení systémů karoserie z baterie. |
| 33 | 60 A | Čerpadlo systému ABS s elektronickým stabilizačním systémem trajektorie. |
| 34 | 50 A | Modul tažení přívěsu.1 |
| 35 | 40 A | Relé vyhřívání zadního skla; Anténa kolektivního rádiového přijímače. |
| 36 | 30 A | Relé startování. |
| 37 | 40 A | Relé vyhřívače vzduchu doplňkového 1. |
| 38 | 20 A | Relé světla potkávacího levého. |
| 39 | 20 A | Relé světla potkávacího pravého. |
| 40 | 25 A | Vyhřívaná sedadla. |
| 41 | 15 A | Napájení modulu zesilovače 2. |
| 42 | 7,5 A | Relé ventilátoru nasávání (1,0L). |
| 46 | 30 A | Modul řízení dveří zadních levých; Napájení spínače elektrického okna dveří řidiče (s volantem nalevo, otevření/zavření jedním dotykem tlačítka pouze na straně řidiče). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (pouze Diesel DvNeo). |
| 48 | 30 A | Modul řízení dveří spolujezdce (s volantem napravo); Modul řízení dveří řidiče (s volantem nalevo). |
| 49 | 20 A | Napájení čerpadla oleje převodovky (1,0L); Relé vyhřívače paliva (motor Diesel). |
| 55 | 10 A | Nastavení polohy světlometů. |
| 56 | 5 A | Modul elektronického systému posilovače řízení; Modul řízení skupiny pohonu. |
| 57 | 10 A | Logika čerpadla oleje převodovky (1,0L); Cívka relé vyhřívače paliva (motor Diesel). |
| 58 | 10 A | Kamera zpětného zrcátka; Moduly monitorování mrtvého úhlu. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cívka relé vyhřívání zadního skla; Cívka relé vyhřívání čelního skla pravá/levá strana. |
| 63 | 25 A | Motor stěrače předního skla. |
| 64 | 30 A | Modul řízení systémů karoserie – lišta zapalování/startování. |
| 69 | 40 A | Vyhřívání čelního skla, levá strana. |
| 70 | 40 A | Vyhřívání čelního skla, pravá strana. |
| 74 | 10 A | Vyhřívané trysky ostřikovače čelního skla. |
| 75 | – | Nepoužívá se. |
1Přípravné vybavení elektrického systému přívěsu pro instalaci modulu tahu přívěsu ze strany autorizovaného prodejce.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul řízení skupiny pohonu. |
| 13 | Relé startování. |
| 43 | Relé zásuvky napájení. |
| 44 | Relé motoru stěrače předního. |
| 45 | Relé ventilátoru předního. |
| 50 | Relé zapalování-startování. |
| 51 | Relé blokování sloupku řízení. |
| 52 | Relé akustického signálu. |
| 53 | Relé světla dálkového levého. |
| 54 | Relé stěrače zadního. |
| 61 | Relé vytápění zadního skla; Vyhřívaná zrcátka; Anténa kolektivního rádiového přijímače. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátoru 2 chlazení motoru. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohřívače paliva (motor Diesel). |
| 66 | Relé světlometu s tlumeným světlem vpravo. |
| 67 | Relé spojky klimatizačního systému. |
| 68 | Relé ventilátoru 1 chlazení motoru. |
| 71 | Relé žhavicích svíček (Diesel). |
| 72 | Relé ohřívání čelního skla na pravé straně. |
| 73 | Relé ohřívání čelního skla na levé straně; Ohřívané trysky ostřikovačů čelního skla. |
| 76 | Relé ohřívače vzduchu doplňkového 2. |
| 77 | Relé ventilátoru nasávání (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužívá se. |
| 79 | Relé ohřívače vzduchu doplňkového 1. |

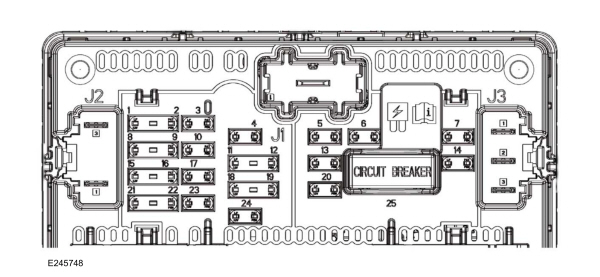

Pojistková skříň v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F01 | 5 A | Modul řízení systému bezpečnosti doplňků. |
| F02 | 5 A | Senzor vlhkosti a teploty ve vozidle. |
| F03 | 10 A | Modul systému asistence parkování vzadu. |
| F04 | 10 A | Spínač zapalování; Tlačítko startování; Klíč ve spínači. |
| F05 | 20 A | Relé blokování centrálního zamykání (vnitřní relé BCM); Relé odblokování centrálního zamykání (vnitřní relé BCM). |
| F06 | 10 A | Podsvícení elektrického spínače okna dveří řidiče a spolujezdce (otevření/zavření jedním dotykem tlačítka pouze na straně řidiče); zpoždění vypnutí příslušenství pro elektrický spínač okna dveří řidiče (pouze otevření/zavření jedním dotykem tlačítka okna na straně řidiče); Podsvícení spínače okna střechy; zpoždění vypnutí příslušenství – modul okna střechy. |
| F07 | 30 A | Modul řízení dveří řidiče (s volantem vpravo); Modul řízení dveří spolujezdce (s volantem vlevo). |
| F08 | 5 A | Nepoužívá se. |
| F09 | 5 A | Zrcadlo s elektrochromatickým povrchem; Spínač airbagu spolujezdce. |
| F10 | 10 A | Inteligentní diagnostický konektor – napájení. |
| F11 | 5 A | Vozidlo s integrovaným modemovým modulem (pouze). |
| F12 | 5 A | Modul senzoru narušení; Modul senzoru náklonu. |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé odblokování dveří řidiče (vnitřní relé BCM); Relé dvojitého zamykání (vnitřní relé BCM). |
| F14 | 30 A | Napájení spínače elektrického okna dveří řidiče (s volantem vpravo, otevření/zavření jedním dotykem tlačítka na straně řidiče); Modul řízení zadních dveří vpravo. |
| F15 | 15 A | Nepoužívá se. |
| F16 | 10 A | Napájení tažného zařízení se zapnutým zapalováním/startováním.1 |
| F17 | 15 A | SYNC; Elektronický panel. |
| F18 | 7,5 A | Nepoužívá se. |
| F19 | 7,5 A | Modul sirény alarmu napájený baterií. |
| F20 | 10 A | Nepoužívá se. |
| F21 | 7,5 A | Modul řízení vytápění, větrání a klimatizace. |
| F22 | 7,5 A | Inteligentní diagnostický konektor – logika; Modul řízení sloupku řízení; Sada směrovek. |
| F23 | 20 A | Modul řízení audio systému; Modul CD přehrávače. |
| F24 | 20 A | Nepoužívá se. |
| F25 | 30 A | Motory elektrických oken (okno na straně řidiče otevření/zavření jedním dotykem tlačítka). |
1Přípravné vybavení elektrického systému přívěsu pro instalaci modulu tažení přívěsu ze strany autorizovaného prodejce.
Pojistková skříň baterie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 250 A | Pojistková skříň motorový prostor. |
| 2 | 60 A | Modul systému elektronické servoriadenie. |
| 3 | 100 A | Modul kontrola systémů karoserie. |
| 4 | 70 A | Relé vytápění vzduchu doplňkové 2. |
| 5 | 275 A | Startování. |
Vozy vyrobené od 27.08.2018 do 31.03.2019
Pojistková skříň v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 60 A | Relé ventilátoru 2 chlazení motoru. |
| 2 | 50 A | Relé ventilátoru 1 chlazení motoru. |
| 3 | 60 A | Relé žhavicích svíček (Diesel). |
| 4 | 40 A | Ventily systému ABS se systémem elektronické stabilizace trajektorie. |
| 5 | 20 A | Relé blokování sloupku řízení. |
| 6 | 40 A | Relé motoru předního ventilátoru. |
| 7 | 10 A | Spínač zapnutí/vypnutí brzd. |
| 8 | 20 A | Modul okna střechy. |
| 9 | 15 A | Relé stěrače zadního skla; Cívka relé motoru stěrače předního skla. |
| 10 | 7,5 A | Relé spojky klimatizačního systému. |
| 11 | 5 A | Cívka relé zásuvky napájení; Cívka relé akustického signálu; Cívka relé čerpadla paliva (kromě motoru Diesel). |
| 14 | 10 A | Zrcátka s vyhříváním. |
| 15 | 5 A | Senzor deště; Cívka relé stěrače zadního skla. |
| 16 | 10 A | Motor stěrače zadního skla. |
| 17 | 20 A | Zásuvka napájení přední/zapalovač cigaret. |
| 18 | 20 A | Zásuvka napájení zadní. |
| 19 | – | Nepoužívá se. |
| 20 | 20 A 30 A | Modul řízení pohonného ústrojí; Modul řízení pohonného ústrojí (Diesel DV5FD). |
| 21 | 15 A | Vyhřívací prvek lambda sondy; Senzor fungování katalyzátoru (1,0L); Ventil na odvod par paliva (1,0L); Elektromagnetické ventily variabilních fází distribuce (1,0L); Ventil řízení dávky – modul dávkování paliva (Diesel DV5FD); Řízení ventilu bypassu chladiče EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/průtoku vzduchu (Diesel DvNeo). |
| 21 | 5 A | Senzor teploty/průtoku vzduchu (Diesel DV5D); Ventil řízení dávky – modul dávkování paliva (Diesel DV5D); Ventil na odvod turbodmychadla (Diesel DV5D). |
| 22 | 10 A | Cívka relé ventilátoru 1 chlazení motoru; Cívka relé ventilátoru 2 chlazení motoru; Cívka relé spojky klimatizačního systému; Ventil kompresoru klimatizačního systému s variabilním nastavením; Řízení čerpadla oleje s variabilním průtokem; Ventil elektronického regulátoru podtlaku; Cívka relé ventilátoru nasávání; Udržování chodu vodního čerpadla; Modul vyhřívání automatické převodovky; Aktivní otevírání mřížky vstupu vzduchu; Modul pohonu všech kol. |
| 22 | 5 A | Cívka relé ventilátoru 1 chlazení motoru (Diesel); Cívka relé ventilátoru 2 chlazení motoru (Diesel); Cívka relé spojky klimatizačního systému (Diesel); Cívka relé žhavicích svíček (Diesel); Modul žhavicích svíček (pouze Diesel DVNeo); Senzor přítomnosti vody v palivu (Diesel DV5D); Elektromagnetický ventil bypassu systému recirkulace výfukových plynů (Diesel DV5D); Aktivní otevírání mřížky vstupu vzduchu (Diesel DV5FD); Cívka relé čerpadla paliva (Diesel DV5FD). |
| 23 | 20 A | Cívky zapalování (1,0L); Modul zesilovače buffer (pouze Diesel DvNeo). |
| 24 | 10 A | Řízení čerpadla oleje s variabilním průtokem (pouze Diesel DvNeo); Elektricky vyhřívaný termostat (pouze Diesel DvNeo). |
| 25 | 15 A | Napájení modulu zesilovače 1. |
| 26 | 20 A | Modul tažení přívěsu – nabíječka baterie.1 |
| 27 | – | Nepoužívá se. |
| 28 | 10 A | Akustický signál, levá strana. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 29 | 10 A | Akustický signál, pravá strana. |
| 30 | 15 A | Vyhřívaný volant. |
| 31 | – | Nepoužívá se. |
| 32 | 30 A | Napájení modulu řízení systémů karoserie z baterie. |
| 33 | 60 A | Čerpadlo systému ABS s elektronickým stabilizačním systémem trajektorie. |
| 34 | 50 A | Modul tažení přívěsu.1 |
| 35 | 40 A | Relé vyhřívání zadního skla; Anténa kolektivního rádiového přijímače. |
| 36 | 30 A | Relé startování. |
| 37 | 40 A | Relé vyhřívače vzduchu doplňkového 1. |
| 38 | 20 A | Relé světla potkávacího levého. |
| 39 | 20 A | Relé světla potkávacího pravého. |
| 40 | 25 A | Vyhřívaná sedadla. |
| 41 | 15 A | Napájení modulu zesilovače 2. |
| 42 | 7,5 A | Relé ventilátoru nasávání (1,0L). |
| 46 | 30 A | Modul řízení dveří zadních levých; Napájení spínače elektrického okna dveří řidiče (s volantem nalevo, otevření/zavření jedním dotykem tlačítka pouze na straně řidiče). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (pouze Diesel DvNeo). |
| 48 | 30 A | Modul řízení dveří spolujezdce (s volantem napravo); Modul řízení dveří řidiče (s volantem nalevo). |
| 49 | 20 A | Napájení čerpadla oleje převodovky (1,0L); Relé vyhřívače paliva (motor Diesel). |
| 55 | 10 A | Regulace polohy světlometů. |
| 56 | 5 A | Modul elektronického systému posilovače řízení; Modul řízení skupiny pohonu. |
| 57 | 10 A | Logika čerpadla oleje převodovky (1,0L); Cívka relé vyhřívače paliva (motor Diesel). |
| 58 | 10 A | Zadní kamera; Moduly monitorování mrtvého úhlu. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cívka relé vyhřívání zadního skla; Cívka relé vyhřívání čelního skla na pravé/levé straně. |
| 63 | 25 A | Motor stěrače předního skla. |
| 64 | 30 A | Modul řízení systémů karoserie – tyč zapnutí/startování. |
| 69 | 40 A | Vyhřívání čelního skla, levá strana. |
| 70 | 40 A | Vyhřívání čelního skla, pravá strana. |
| 74 | 10 A | Vyhřívané trysky ostřikovače čelního skla. |
| 75 | – | Nepoužívá se. |
1Přípravné vybavení elektrického systému přívěsu pro instalaci modulu tažení přívěsu ze strany autorizovaného prodejce.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul řízení skupiny pohonu. |
| 13 | Relé startování. |
| 43 | Relé zásuvky napájení. |
| 44 | Relé motoru stěrače předního. |
| 45 | Relé ventilátoru předního. |
| 50 | Relé zapalování-startování. |
| 51 | Relé blokování sloupku řízení. |
| 52 | Relé akustického signálu. |
| 53 | Relé světla dálkového levého. |
| 54 | Relé stěrače zadního. |
| 61 | Relé vytápění zadního okna; Zrcátka vyhřívaná; Anténa kolektivní rádio přijímač. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chlazení motoru. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohřívače paliva (motor Diesel). |
| 66 | Relé světla potkávacího pravého. |
| 67 | Relé spojky klimatizačního systému. |
| 68 | Relé ventilátora 1 chlazení motoru. |
| 71 | Relé žhavicích svíček (Diesel). |
| 72 | Relé ohřívání čelního skla na pravé straně. |
| 73 | Relé ohřívání čelního skla na levé straně; Ohřívané trysky ostřikovačů čelního skla. |
| 76 | Relé ohřívače vzduchu doplňkového 2. |
| 77 | Relé ventilátora nasávání (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužívá se. |
| 79 | Relé ohřívače vzduchu doplňkového 1. |
Pojistková skříň v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F01 | 5 A | Modul řízení systému bezpečnosti doplňků. |
| F02 | 5 A | Senzor vlhkosti a teploty ve vozidle. |
| F03 | 10 A | Modul systému asistence parkování vzadu. |
| F04 | 10 A | Spínač zapnutí; Tlačítko startování; Klíč ve spínači. |
| F05 | 20 A | Relé blokování centrálního zamykání (vnitřní relé BCM); Relé odblokování centrálního zamykání (vnitřní relé BCM). |
| F06 | 10 A | Podsvícení elektrického spínače okna dveří |
Ford EcoSport – schéma pojistkové skříně
Rok výroby: 2020, 2021.
Pojistky zapalovače cigaret (zásuvky napájení) ve Ford EcoSport jsou pojistky 17(přední), 18(zadní) v pojistkové skříni v motorovém prostoru.
Vozy vyrobené od 07.10.2019
VOZY S VOLANTEM VLEVO
Pojistková skříň baterie
Tato pojistková skříň je připevněna k pozitivnímu pólu baterie.
Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.
Pojistková skříň v prostoru pro cestující
VOZY S VOLANTEM VPRAVO
Pojistková skříň baterie
Tato pojistková skříň je připevněna k pozitivnímu pólu baterie.
Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.
Pojistková skříň v prostoru pro cestující
Pojistková skříň v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 60 A | Relé ventilátoru 2 chlazení motoru. |
| 2 | 50 A | Relé ventilátoru 1 chlazení motoru. |
| 3 | 60 A | Relé žhavičů (Diesel). |
| 4 | 40 A | Ventily systému ABS s elektronickým stabilizačním systémem. |
| 5 | 20 A | Relé zámku sloupku řízení. |
| 6 | 40 A | Relé motoru předního ventilátoru. |
| 7 | 10 A | Spínač zapnutí/vypnutí brzd. |
| 8 | 20 A | Modul otevírací střechy. |
| 9 | 15 A | Relé zadního stěrače; Cívka relé předního stěrače. |
| 10 | 7,5 A | Relé spojky klimatizačního systému. |
| 11 | 5 A | Cívka relé napájecí zásuvky; Cívka relé akustického signálu; Cívka relé palivové pumpy (kromě motoru Diesel). |
| 14 | 10 A | Vyhřívaná zrcátka. |
| 15 | 5 A | Senzor deště; Cívka relé zadního stěrače. |
| 16 | 10 A | Motor stěrače zadního okna. |
| 17 | 20 A | Přední napájecí zásuvka/zapalovač cigaret. |
| 18 | 20 A | Zadní napájecí zásuvka. |
| 19 | – | Nepoužívá se. |
| 20 | 20 A 30 A | Modul řízení pohonného ústrojí; Modul řízení pohonného ústrojí (Diesel DV5FD). |
| 21 | 15 A | Vyhřívací prvek lambda senzoru; Senzor fungování katalyzátoru (1,0L); Ventil na odvod par paliva (1,0L); Elektromagnetické ventily variabilních fází rozvodu (1,0L); Ventil na kontrolu dávky – modul dávkování paliva (Diesel DV5FD); Kontrola ventilu obcházení EGR chladiče (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD); Senzor teploty/průtoku vzduchu (Diesel DvNeo). |
| 22 | 10 A | Cívka relé žhavičů (výhradně Diesel DvNeo); Modul žhavičů (výhradně Diesel DvNeo); Cívka relé ventilátora 1 chlazení motoru; Cívka relé ventilátora 2 chlazení motoru; Cívka relé spojky klimatizačního systému; Ventil kompresoru klimatizačního systému s variabilní regulací; Kontrola čerpadla oleje s variabilním průtokem (1,0L); Ventil elektronického regulátora podtlaku (1,0L); Cívka relé ventilátora nasávání (1,0L); Podpora fungování vodního čerpadla (1,0L); Modul vyhřívání automatické převodovky; Aktivní otevírání vstupní mřížky vzduchu; Modul pohonu všech kol. |
| 22 | 5 A | Cívka relé ventilátora 1 chlazení motoru (Diesel DV5FD); Cívka relé ventilátora 2 chlazení motoru (Diesel DV5FD); Cívka relé spojky klimatizačního systému (Diesel DV5FD); Cívka relé žhavičů (Diesel DV5FD); Aktivní otevírání vstupní mřížky vzduchu (Diesel DV5FD); Cívka relé palivové pumpy (Diesel DV5FD). |
| 23 | 20 A | Cívky zapalování (1,0L); Modul zesilovače buffer (výhradně Diesel DvNeo). |
| 24 | 10 A | Kontrola čerpadla oleje s variabilním průtokem (výhradně Diesel DvNeo); Elektricky vyhřívaný termostat (výhradně Diesel DvNeo). |
| 25 | 15 A | Napájení modulu zesilovače 1. |
| 26 | 20 A | Modul tažení přívěsu – nabíjení baterie.1 |
| 27 | – | Nepoužívá se. |
| 28 | 10 A | Akustický signál, levá strana. |
| 29 | 10 A | Akustický signál, pravá strana. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 30 | 15 A | Vyhřívaný volant. |
| 31 | – | Nepoužívá se. |
| 32 | 30 A | Napájení modulu řízení systémů karoserie z baterie. |
| 33 | 60 A | Čerpadlo systému ABS se systémem elektronické stabilizace trajektorie. |
| 34 | 50 A | Modul tažení přívěsu.1 |
| 35 | 40 A | Relé vyhřívání zadního skla; Kolektivní anténa přijímače rádia. |
| 36 | 30 A | Relé startovacího motoru. |
| 37 | 40 A | Relé vyhřívače vzduchu 1. |
| 38 | 20 A | Relé světla na dálkové světlo levé. |
| 39 | 20 A | Relé světla na dálkové světlo pravé. |
| 40 | 25 A | Vyhřívaná sedadla. |
| 41 | 15 A | Napájení modulu zesilovače 2. |
| 42 | 7,5 A | Relé ventilátora nasávání (1,0L). |
| 46 | 30 A | Modul řízení zadních dveří levých; Napájení elektrického spínače okna dveří řidiče (s volantem nalevo, otevření/zavření jedním dotykem tlačítka pouze ze strany řidiče). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD); Relé elektronického čerpadla paliva (výhradně Diesel DvNeo). |
| 48 | 30 A | Modul řízení dveří spolujezdce (s volantem napravo); Modul řízení dveří řidiče (s volantem nalevo). |
| 49 | 20 A | Napájení čerpadla oleje převodovky (1,0L); Relé vyhřívače paliva (motor Diesel). |
| 55 | 10 A | Nastavení orientace světlometů. |
| 56 | 5 A | Modul systému elektronické asistence řízení; Modul řízení pohonného ústrojí. |
| 57 | 10 A | Logika čerpadla oleje převodovky (1,0L); Cívka relé vyhřívače paliva (motor Diesel). |
| 58 | 10 A | Zadní kamera; Moduly monitorování mrtvého úhlu. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cívka relé vyhřívání zadního skla; Cívka relé vyhřívání čelního skla na pravé/levé straně. |
| 63 | 25 A | Motor předního stěrače. |
| 64 | 30 A | Modul řízení systémů karoserie – spínací/startovací tyč. |
| 69 | 40 A | Vyhřívání čelního skla, levá strana. |
| 70 | 40 A | Vyhřívání čelního skla, pravá strana. |
| 74 | – | Nepoužívá se. |
| 75 | – | Nepoužívá se. |
1Přípravné zařízení na elektrickou instalaci přívěsu pro montáž modulu tažení ze strany autorizovaného prodejce.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul řízení skupiny pohonu. |
| 13 | Relé startovacího motoru. |
| 43 | Relé zásuvky napájení. |
| 44 | Relé motoru stěrače předního skla. |
| 45 | Relé předního ventilátora. |
| 50 | Relé zapalování-startování. |
| 51 | Relé blokování sloupku řízení. |
| 52 | Relé akustického signálu. |
| 53 | Relé světla pro denní svícení vlevo. |
| 54 | Relé zadního stěrače. |
| 61 | Relé vyhřívání zadního skla; vyhřívané zrcátka; kolektivní anténa přijímače rádia. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátora 2 chlazení motoru. |
| 65 | Relé čerpadla paliva (1,0L); Relé ohřívače paliva (naftový motor). |
| 66 | Relé světlometu s tlumeným světlem vpravo. |
| 67 | Relé spojky systému klimatizace. |
| 68 | Relé ventilátora 1 chlazení motoru. |
| 71 | Relé žhavičů (nafta). |
| 72 | Relé ohřívače čelního skla na pravé straně. |
| 73 | Relé ohřívače čelního skla na levé straně. |
| 76 | Relé dodatečného ohřívače vzduchu 2. |
| 77 | Relé sacího ventilátora (1,0L); Relé elektronického čerpadla paliva (nafta DV5FD). |
| 78 | Nepoužívá se. |
| 79 | Relé dodatečného ohřívače vzduchu 1. |
Pojistková skříň v prostoru pro cestující
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F01 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| F02 | 5 A | Senzor vlhkosti a teploty ve vozidle. |
| F03 | 10 A | Modul systému asistence při parkování vzadu. |
| F04 | 10 A | Spínač zapalování; Tlačítko startování; Klíč ve spínači. |
| F05 | 20 A | Relé blokování centrálního zámku (vnitřní relé BCM); Relé odblokování centrálního zámku (vnitřní relé BCM). |
| F06 | 10 A | Osvětlení elektrického spínače okna dveří řidiče a spolujezdce (otevření/zavření jedním dotykem tlačítka jen ze strany řidiče); zpoždění vypnutí příslušenství pro elektrický spínač okna dveří řidiče (výhradně otevření/zavření jedním dotykem tlačítka okna ze strany řidiče); Osvětlení spínače otevírací střechy; zpoždění vypnutí příslušenství – modul otevírací střechy. |
| F07 | 30 A | Modul řízení dveří řidiče (s volantem vpravo); Modul řízení dveří spolujezdce (s volantem vlevo). |
| F08 | 5 A | Nepoužívá se. |
| F09 | 5 A | Zrcadlo s elektrochromatickou funkcí; Změna převodového stupně; Kontrolka odpojení airbagu spolujezdce. |
| F10 | 10 A | Inteligentní diagnostické rozhraní – napájení. |
| F11 | 5 A | Vozidlo s integrovaným modemem (výhradně). |
| F12 | 5 A | Modul senzora narušení (vozidla s volantem vpravo); Modul senzora náklonu (vozidla s volantem vpravo). |
| Číslo | Ampére [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé na odblokování dveří řidiče (vnitřní relé BCM); Relé dvojitého zamykání (vnitřní relé BCM). |
| F14 | 30 A | Napájení elektrického spínače okna dveří řidiče (s volantem na pravé straně, otevření/zavření jedním dotykem tlačítka ze strany řidiče); Modul řízení pravých zadních dveří. |
| F15 | 15 A | Tažné zařízení. |
| F16 | 15 A | Přední kamera. |
| F17 | 15 A | SYNC. Elektronický panel. |
| F18 | 7,5 A | Nepoužívá se. |
| F19 | 7,5 A | Modul sirény alarmu napájený z baterie (vozidla s volantem na pravé straně). |
| F20 | 10 A | Nepoužívá se. |
| F21 | 7,5 A | Modul řízení vytápění, větrání a klimatizace. |
| F22 | 7,5 A | Inteligentní diagnostické rozhraní – logika; Modul řízení sloupku řízení; Sada ukazatelů. |
| F23 | 20 A | Modul řízení audio systému; Modul CD přehrávače. |
| F24 | 20 A | Nepoužívá se. |
| F25 | 30 A | Motory elektrických oken (okno ze strany řidiče otevřené/zavřené jedním dotykem tlačítka). |
1Přípravné zařízení na elektrickou instalaci přívěsu pro montáž modulu tažení ze strany autorizovaného prodejce.
Pojistková skříň baterie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 250 A | Pojistková skříň v motorovém prostoru. |
| 2 | 60 A | Modul systému elektronické asistence řízení. |
| 3 | 100 A | Modul řízení systémů karoserie. |
| 4 | 70 A | Relé ohřívače vzduchu 2. |
| 5 | 275 A | Motorek startování. |
Ford Ecosport – schéma pojistkové skříně
Rok výroby: 2022.
Vozy s volantem nalevo
Pojistková skříň baterie
Tato pojistková skříň je namontována na kladném pólu baterie.
Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.
Pojistková skříň v kabině
Tato pojistková skříň se nachází za předním zásuvným boxem. Aby jste se dostali k pojistkové skříni, proveďte následující kroky:
- Otevření zásuvky na straně spolujezdce a odpojení klipsů.
- Odstranění zásuvky.
Vozy s volantem napravo
Pojistková skříň baterie
Tato pojistková skříň je namontována na kladném pólu baterie.
Pojistková skříň v motorovém prostoru
Tato pojistková skříň se nachází v motorovém prostoru.
Pojistková skříň v kabině
Tato pojistková skříň se nachází za předním zásuvným boxem. Aby jste se dostali k pojistkové skříni, proveďte následující kroky:
- Odpojte a odstraňte plastový kryt.
Pojistková skříň v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 60 A | Relé ventilátoru 2 chlazení motoru. |
| 2 | 50 A | Relé ventilátoru 1 chlazení motoru. |
| 3 | 60 A | Relé žhavičů (Diesel). |
| 4 | 40 A | Ventily systému ABS s elektronickým stabilizačním systémem vozidla. |
| 5 | 20 A | Relé zámku sloupku řízení. |
| 6 | 40 A | Relé motoru předního ventilátora. |
| 7 | 10 A | Spínač zapnutí/vypnutí brzd. |
| 8 | 20 A | Modul otevírací střechy. |
| 9 | 15 A | Relé zadního stěrače; Cívka relé motoru předního stěrače. |
| 10 | 7,5 A | Relé spojky systému klimatizace. |
| 11 | 5 A | Cívka relé zásuvky napájení; Cívka relé klaksonu; Cívka relé čerpadla paliva (okrem motoru Diesel). |
| 14 | 10 A | Vyhřívaná zrcátka. |
| 15 | 5 A | Senzor deště; Cívka relé zadního stěrače. |
| 16 | 10 A | Motorek stěrače zadního okna. |
| 17 | 20 A | Zásuvka napájení zapalovače cigaret přední. |
| 18 | 20 A | Zásuvka napájení zadní. |
| 19 | – | Nepoužívá se. |
| 20 | 20 A 30 A | Modul řízení pohonného ústrojí; Modul řízení pohonného ústrojí (Diesel DV5FD). |
| 21 | 15 A | Vyhřívací prvek lambda senzora; Senzor funkce katalyzátora (1,0L); Ventil na odvod par paliva (1,0L); Elektromagnetické ventily variabilních fází rozvodu (1,0L); Ventil na kontrolu dávky – modul dávkování paliva (Diesel DV5FD); Kontrola ventilu obcházení chladiče EGR (Diesel DV5FD); Elektromagnetický ventil podtlaku (Diesel DV5FD). |
| 22 | 10 A | Cívka relé ventilátora 1 chlazení motoru; Cívka relé ventilátora 2 chlazení motoru; Cívka relé spojky systému klimatizace; Ventil kompresora systému klimatizace s variabilní regulací; Kontrola čerpadla oleje s variabilním průtokem (1,0L); Ventil elektronického regulátora podtlaku (1,0L); Cívka relé nasávacího ventilátora (1,0L); Udržování chodu čerpadla vody (1,0L); Modul vykurovania automatickej prevodovky; Aktívne otváranie vstupnej mriežky vzduchu; Modul pohonu všetkých kolies. |
| 22 | 5 A | Cívka relé ventilátora 1 chlazení motoru (Diesel DV5FD); Cívka relé ventilátora 2 chlazení motoru (Diesel DV5FD); Cívka relé spojky systému klimatizace (Diesel DV5FD); Cívka relé žhavičů (Diesel DV5FD); Aktivní otevírání vstupní mřížky vzduchu (Diesel DV5FD); Cívka relé čerpadla paliva (Diesel DV5FD). |
| 23 | 20 A | Cívky zapalování (1,0L). |
| 24 | 10 A | Nepoužívá se. |
| 25 | 15 A | Napájení modulu zesilovača 1. |
| 26 | 20 A | Modul tažení přívěsu – nabíjení baterie.1 |
| 27 | – | Nepoužívá se. |
| 28 | 10 A | Klaksón, levá strana. |
| 29 | 10 A | Klaksón, pravá strana. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 30 | 15 A | Vyhřívaný volant. |
| 31 | – | Nepoužívá se. |
| 32 | 30 A | Napájení modulu řízení systémů karoserie z baterie. |
| 33 | 60 A | Čerpadlo systému ABS se systémem elektronické stabilizace vozidla. |
| 34 | 50 A | Modul tažení přívěsu.1 |
| 35 | 40 A | Relé vyhřívání zadního skla; Kolektivní anténa přijímače rádia. |
| 36 | 30 A | Relé startovacího motoru. |
| 37 | 40 A | Relé doplňkového vytápění vzduchu 1. |
| 38 | 20 A | Relé světla pro hlodavce vlevo. |
| 39 | 20 A | Relé světla pro hlodavce vpravo. |
| 40 | 25 A | Vyhřívaná sedadla. |
| 41 | 15 A | Napájení modulu zesilovače 2. |
| 42 | 7,5 A | Relé ventilátoru sání (1,0L). |
| 46 | 30 A | Modul řízení levých zadních dveří; Napájení elektrického spínače okna dveří řidiče (s volantem vlevo, otevření/zavření jedním dotykem tlačítka pouze na straně řidiče). |
| 47 | 20 A 25 A | Relé čerpadla paliva (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 48 | 30 A | Modul řízení dveří spolujezdce (s volantem vpravo); Modul řízení dveří řidiče (s volantem vlevo). |
| 49 | 20 A | Napájení čerpadla oleje převodovky (1,0L); Relé vytápění paliva (naftový motor). |
| 55 | 10 A | Nastavení polohy světlometů. |
| 56 | 5 A | Modul systému elektronické asistence řízení; Modul řízení pohonné jednotky. |
| 57 | 10 A | Logika čerpadla oleje převodovky (1,0L); Cívka relé vytápění paliva (naftový motor). |
| 58 | 10 A | Zadní kamera; Moduly monitorování mrtvého úhlu. |
| 59 | 5 A | Modul ABS. |
| 60 | 5 A | Cívka relé vyhřívání zadního skla; Cívka relé vyhřívání čelního skla vpravo/vlevo. |
| 63 | 25 A | Motorek předního stěrače. |
| 64 | 30 A | Modul řízení systémů karoserie – spínací/startovací tyč. |
| 69 | 40 A | Vytápění čelního skla, levá strana. |
| 70 | 40 A | Vytápění čelního skla, pravá strana. |
| 74 | – | Nepoužívá se. |
| 75 | – | Nepoužívá se. |
1Přípravné vybavení pro elektrickou instalaci přívěsu pro instalaci modulu tažení ze strany autorizovaného prodejce.
| Relé | Popis |
|---|---|
| Relé | Popis |
| 12 | Modul řízení pohonné skupiny. |
| 13 | Relé startovacího motoru. |
| 43 | Relé napájecí zásuvky. |
| 44 | Relé motoru předního stěrače. |
| 45 | Relé předního ventilátoru. |
| 50 | Relé zapalování-startování. |
| 51 | Relé blokování sloupku řízení. |
| 52 | Relé klaksonu. |
| 53 | Relé levého potkávacího světla. |
| 54 | Relé zadního stěrače. |
| 61 | Relé vyhřívání zadního skla; Vyhřívaná zrcátka; Kolektivní anténa rádiového přijímače. |
| Relé | Popis |
|---|---|
| 62 | Relé ventilátoru 2 chlazení motoru. |
| 65 | Relé čerpadla paliva (1,0L); Relé vytápění paliva (motor Diesel). |
| 66 | Relé světlometu s tlumeným světlem vpravo. |
| 67 | Relé spojky systému klimatizace. |
| 68 | Relé ventilátoru 1 chlazení motoru. |
| 71 | Relé žhavicích svíček (Diesel). |
| 72 | Relé vytápění pravého předního skla. |
| 73 | Relé vytápění levého předního skla. |
| 76 | Relé doplňkového vytápění vzduchu 2. |
| 77 | Relé odsávacího ventilátoru (1,0L); Relé elektronického čerpadla paliva (Diesel DV5FD). |
| 78 | Nepoužívá se. |
| 79 | Relé doplňkového vytápění vzduchu 1. |
Pojistková skříňka v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F01 | 5 A | Modul řízení systému doplňkové bezpečnosti. |
| F02 | 5 A | Senzor vlhkosti a teploty ve vozidle. |
| F03 | 10 A | Modul systému asistence při parkování vzadu. |
| F04 | 10 A | Spínač zapalování; Tlačítko startování; Klíč ve spínači. |
| F05 | 20 A | Relé blokování centrálního zámku (vnitřní relé BCM); Relé odblokování centrálního zámku (vnitřní relé BCM). |
| F06 | 10 A | Osvětlení elektrického spínače okna dveří řidiče a spolujezdce (otevření/zavření jedním dotykem tlačítka jen na straně řidiče); zpoždění vypnutí příslušenství pro elektrický spínač okna dveří řidiče (jen otevření/zavření jedním dotykem tlačítka okna na straně řidiče); Osvětlení spínače otevírací střechy; zpoždění vypnutí příslušenství – modul otevírací střechy. |
| F07 | 30 A | Modul řízení dveří řidiče (s volantem vpravo); Modul řízení dveří spolujezdce (s volantem vlevo). |
| F08 | 5 A | Nepoužívá se. |
| F09 | Elektrochromatické zrcátko; Změna převodového stupně; Kontrolka odpojení airbagu spolujezdce. | |
| F10 | 10 A | Inteligentní diagnostické rozhraní – napájení. |
| F11 | 5 A | Vozidlo s integrovaným modemem (pouze). |
| F12 | 5 A | Modul senzoru narušení (vozidla s volantem vpravo); Modul senzoru náklonu (vozidla s volantem vpravo). |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F13 | 15 A | Relé pro odblokování dveří řidiče (vnitřní relé BCM). Relé pro dvojité zamykání (vnitřní relé BCM). |
| F14 | 30 A | Napájení elektrického spínače okna dveří řidiče (s volantem vpravo, otevření/zavření jedním dotykem tlačítka na straně řidiče); Modul řízení pravých zadních dveří. |
| F15 | 15 A | Tažné zařízení. |
| F16 | 15 A | Přední kamera. |
| F17 | 15 A | SYNC; Elektronický panel. |
| F18 | 7,5 A | Nepoužívá se. |
| F19 | 7,5 A | Modul sirény alarmu napájený z baterie (vozidla s volantem vpravo). |
| F20 | 10 A | Nepoužívá se. |
| F21 | 7,5 A | Modul řízení topení, větrání a klimatizace. |
| F22 | 7,5 A | Inteligentní diagnostické rozhraní – logika; Modul řízení sloupku řízení. Sada ukazatelů. |
| F23 | 20 A | Modul řízení audio systému; Modul CD přehrávače. |
| F24 | 20 A | Nepoužívá se. |
| F25 | 30 A | Motory elektrických oken (okno na straně řidiče otevřené/zavřené jedním dotykem tlačítka). |
1Přípravné vybavení pro elektrickou instalaci přívěsu pro instalaci modulu tažení ze strany autorizovaného prodejce.
Pojistková skříňka baterie
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 250 A | Pojistková skříňka v motorovém prostoru. |
| 2 | 60 A | Modul systému elektronické asistence řízení. |
| 3 | Modul řízení systémů karoserie. | |
| 4 | 70 A | Relé doplňkového ohřívače vzduchu 2. |
| 5 | 275 A | Motorek startování. |
O Ford EcoSport (2013-2022)
Ford EcoSport, vyráběný v letech 2013 až 2022, je kompaktní SUV, které nabízí kombinaci stylu, pohodlí a praktičnosti. Tento model je známý svou vyšší světlou výškou a kompaktními rozměry, což ho činí ideálním pro městské prostředí i lehčí terén. Ford EcoSport je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, přičemž některé verze nabízejí i pohon všech čtyř kol. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, včetně dotykové obrazovky a pokročilých systémů konektivity.
Schéma pojistkové skříňky Ford EcoSport
Tato stránka zobrazuje schéma pojistkové skříňky pro Ford EcoSport, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
