Ford Expedition (1997-2022) – pojistková skříňka

9 června, 2025 Martin Dvořák

Obsah

Ford Expedition (1997-2002) – schéma pojistek

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) ve Ford Expedition (1997-2002) je pojistka 3 v pojistkové skříňce v prostoru pro cestující.

Prostor pro cestující

Panel pojistek se nachází pod a nalevo od volantu, blízko brzdového pedálu.

Detail panelu pojistek pod volantem u brzdového pedálu. — Ford Expedition – schéma pojistek – prostor pro cestující

Číslo	Amp [A]	Popis
1	25	Audio
2	5	Palubní počítač; Automatická elektronická regulace teploty (EATC); Modul řízení skupiny motoru (PCM); Sada ukazatelů.
3	20	Zapalovač cigaret; OBD-II konektor skeneru.
4	7.5	Modul dálkového přístupu; zrcátka; Funkce paměti (sedadla a pedály).
5	15	Modul řízení rychlosti; Osvětlení couvání; Modul EVO; Spínač režimu klimatizace (relé předního ventilátoru); Relé denního svícení; Systém senzorů couvání; Automatická blokace; Elektrické zrcátko.
6	5	Sada ukazatelů; Palubní počítač; Kompas; Elektromagnet blokování brzdového pedálu; Modul pneumatického odpružení; Modul GEM; Senzor systému řízení EVO; Vyhřívané zrcátko; Odmlžovač zadního skla; Systém senzorů couvání.
7	5	Relé ventilátoru pomocné klimatizace (přes pojistku 22).
8	5	Rádio; Modul dálkového přístupu; Modul GEM.
9	–	Nepoužívá se
10	–	Nepoužívá se
11	30	Relé čerpadla předního ostřikovače skla; Relé fungování stěračů; Relé parkování; Motor stěrače čelního skla; Relé čerpadla zadního ostřikovače skla.
12	15	Spínač pneumatického odpružení
13	20	Spínač brzdových světel (žárovky); Směrovky/výstražná světla; Modul řízení rychlosti.
14	15	Zadní stěrače; Osvětlení palubní desky; Relé úspory baterie; relé vnitřního osvětlení; Relé zpoždění příslušenství (elektrická okna, střešní otvor, posuvná okna)
15	5	Spínač brzdových světel (řízení rychlosti, blokování brzdového pedálu, ABS, vstupy modulu PCM, modul pneumatického odpružení, automatická blokace); Modul GEM.
16	20	Světlomety (dálková světla); Cluster (ukazatel dálkových světel).
17	10	Vyhřívaná zrcátka; Ukazatel spínače vyhřívané mřížky.

18	5	Osvětlení přístrojů (napájení stmívače)
19	–	Nepoužívá se
20	5	Audio; Modul pneumatického odpružení; Modul GEM; Modul paměti.
21	15	Relé motoru pro startování; Pojistka 20; Spínač rozsahu převodovky.
22	10	Modul airbagu; Spínač režimu klimatizace (relé ventilátoru); EATC; Relé ventilátoru EATC; Pojistka napájení 7.
23	10	Aux; Vyhřívaná sedadla; Nabíjení baterie přívěsu; Směrovky/nouzová světla; Relé spojky 4×4; Horní konzola; Zrcátko E/C; Modul systému proti zablokování na 4 kolech (4WABS).
24	–	Nepoužívá se
25	–	Nepoužívá se
26	10	Světlo potkávací na pravé straně
27	5	Relé mlhových světel a směrovka mlhových světel
28	10	Světlo potkávací na levé straně
29	5	Modul automatického světlometu; Spínač ovládání změny převodovky.
30	30	Pasivní přijímač-vysílač proti krádeži; Sada indikátorů; Zapalovací cívky; Relé modulu řízení motoru.
31	10	Integrovaný ovládací panel vzadu (audio); CD přehrávač.
1	–	Relé vnitřního osvětlení
2	–	Relé úspory baterie
3	–	Relé rozmrazovače zadního okna
4	–	Relé okna One Touch Down
5	–	Relé zpoždění ACC

Leggere Ford Galaxy a S-MAX (2015-2022) – pojistková skříňka

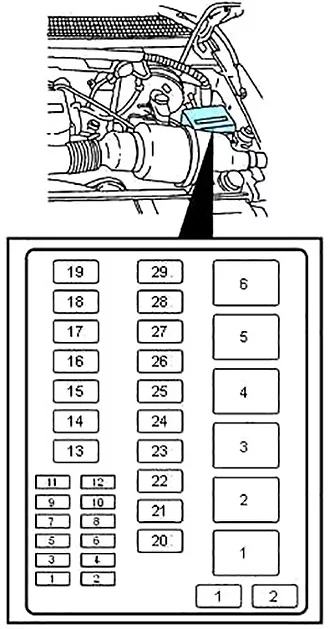

Pojistková skříňka se nachází v motorovém prostoru

Verze 1

Č.	Amp [A]	Popis
1	20	Osvětlení couvání a zadní pro tažení přívěsu
2	10	Diagnostický monitor airbagu
3	30	Elektrické uzávěrky
4	15	Pneumatické odpružení
5	20	Klakson
6	30	Pojistky v pojistkové skříňce motoru č. 3 a 5
7	15	Osvětlení polohy a zadní
8	30	Světlomety
9	15	Mlhovky a DRL
10	25	Dodatečný napájecí bod přístrojové desky (I/P)
11	25	Dodatečný napájecí bod konzoly
12	10	Zadní stěrač
13	30	Pomocný ventilátor
14	60	Systém proti zablokování na čtyřech kolech (4WABS)
15	50	Kompresor pneumatického odpružení
16	40	Nabíjení baterie přívěsu; Pojistka č. 2 v pojistkové skříňce motoru; pojistka č. 4 v pojistkové skříňce motoru.
17	30	Čtyřkolka (4WD); Motor a spojka rozvodové skříňky.
18	30	Napájení řidiče

19	20	Čerpadlo paliva
20	50	Napájení přepínané z’nastavení pojistkové skříňky
21	50	Napájení přepínané z’nastavení pojistkové skříňky
22	50	Napájení baterie pojistkové skříňky
23	40	Přední ventilátor
24	30	Napájení řídicí jednotky motoru
25	30CB	Okna
26	–	nepoužívá se
27	40	Vyhřívaná světla a zrcátka
28	30	Elektrické brzdy pro přívěs
29	30	Hybridní ventilátor; Otevíratelná střecha; Sklo s nakloněním.
1	–	nepoužívá se
2	–	Dioda PCM
1	–	Vysoká/nízká rychlost stěračů čelního skla
2	–	Stěrače čelního skla
3	–	Relé čerpadla předního ostřikovače skla
4	–	Relé čerpadla paliva
5	–	Relé klaksonu
6	–	Relé výkonu PCM

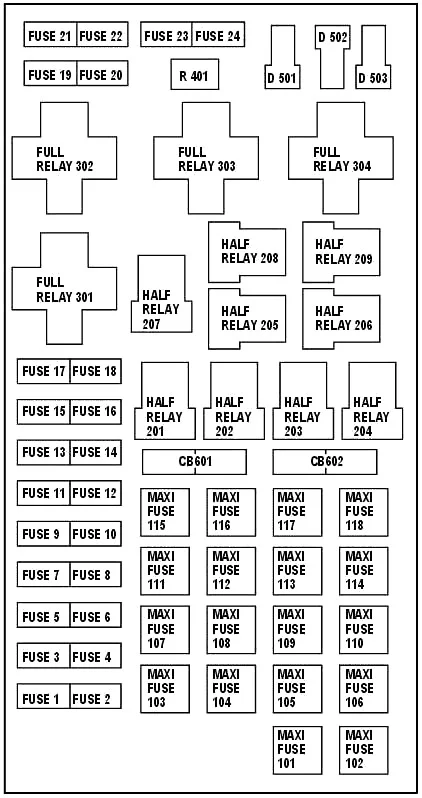

Verze 2

Číslo	Amp [A]	Popis
1	20	Punto di alimentazione
2	30	Modul řízení systému přenosu
3	30	Světlomet; Automatické světlomety.
4	20	Ovládací panel napájení
5	20	Osvětlení couvání/parkování přívěsu
6	15	Parkovací světla; Světla osobního automobilu; Pojistka prostoru pro cestující 18
7	20	Klakson
8	30	Elektrické uzamykání dveří
9	15	Denní světla (DRL); Mlhovky.
10	20	Čerpadlo paliva
11	20	Pole alternátoru
12	10	Zadní stěrače
13	15	Spojka klimatizace
14	–	Nepoužívá se
15	10	Světla pro jízdu
16	–	Nepoužívá se
17	10	Elektrická okna
18	15	Modul řízení systému přenosu; Palivové vstřikovače; Čerpadlo paliva; Senzor hmotnostního průtoku vzduchu.
19	10	Zámek tahu přívěsu a světlo odbočení doprava.
20	10	Zámek tahu přívěsu a světlo odbočení doleva.
21	–	Nepoužívá se
22	–	Nepoužívá se
23	15	Senzory HEGO; Ventil pro odvodnění nádrže; Automatická převodovka; Senzor CMS.
24	–	Nepoužívá se
101	30	Nabíjení baterie přívěsu
102	50	Modul proti zablokování brzd na čtyřech kolech
103	50	Napájení baterie bloku připojení
104	30	Motor a spojka převodovky 4×4
105	40	Přední ventilátor klimatizace
106	–	Nepoužívá se

Leggere Ford Transit Custom/Tourneo Custom (2019-2020...) – pojistková skříňka

107	–	Nepoužívá se
108	30	Elektrické brzdy pro přívěs
109	50	Kompresor pneumatického odpružení
110	30	Vyhřívaná sedadla
111	40	Napájení baterie spínače startování (provozní/startovací obvod)
112	30	Sedadlo řidiče; Regulovatelné pedály; Modul paměti.
113	40	Napájení baterie spínače startování (napájecí a příslušenství obvody)
114	30	Pomocný ventilátor klimatizace
115	–	Nepoužívá se
116	40	Ohřívač zadního skla, vyhřívaná zrcátka
117	–	Nepoužívá se
118	–	Nepoužívá se
201	–	Relé světel polohy přívěsu
202	–	Relé provozu/parkování stěračů čelního skla
203	–	Relé světla couvání přívěsu
204	–	Relé spojky klimatizace
205	–	Snížený zadní stěrač
206	–	Relé mlhových světel
207	–	Relé čerpadla předního ostřikovače skla
208	–	Relé čerpadla zadního ostřikovače skla
209	–	Zvýšený zadní stěrač
301	–	Relé čerpadla paliva
302	–	Relé nabíjení baterie přívěsu
303	–	Relé stěračů vysokých/nízkých
304	–	Relé řídicího modulu přenosového systému.
401	–	Nepoužívá se
501	–	Dioda řídicího modulu motoru
502	–	Dioda spojky klimatizace
503	–	Nepoužívá se
601	30	Příslušenství se zpožděním (elektrická okna, posuvná okna, otevírací střecha)
602	–	Nepoužívá se

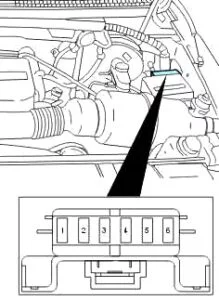

Pojistková skříňka mini motoru

Mini pojistková skříňka motoru pro elektrická a posuvná okna. — Ford Expedition – schéma pojistek – motor mini

Č.	Amp [A]	Popis
1	5	Modul řízení skupiny motoru (PCM)
2	20	Brzdová/směrová světla přívěsu
3	10	Integrovaný zadní ovládací panel audio (RICP); CD měnič; Rádio.
4	10	Světla pod schody
5	20	Zesilovač, zesilovač subwooferu
6	–	Nepoužito

Pojistky hlavní baterie

Nr	Amp [A]	Popis
1	175	Megapojistka elektrické sítě
2	175	Megapojistka alternátoru
3	20	Minipojistka pole alternátoru

Schéma pojistek a relé – Ford Expedition

Týká se vozidel vyrobených v letech:

2022.

Pojistková skříňka v prostoru pro cestující

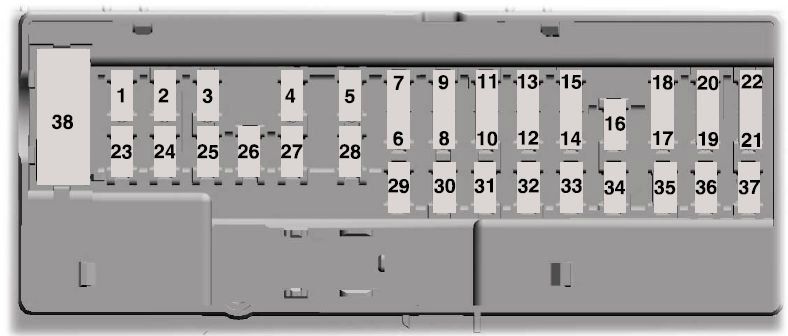

Pojistková skříňka modulu řídicí jednotky karoserie se nachází na pravé straně výklenku pro nohy pasažéra, za obložením panelu.

Pojistková skříňka modulu řídicí jednotky karoserie u spolujezdce.

Číslo	Ampér [A]	Popis
Číslo	Ampér [A]	Popis
1	–	Nepoužívá se.
2	10 A	Spínač sedadla řidiče.
3	7,5 A	Odemknutí dveří řidiče.
4	20 A	Audio zesilovač.
5	–	Nepoužívá se.
6	10 A	Inteligentní logika datového konektoru.
7	10 A	Modul ovládání audio systému vzadu.
8	5 A	Bezdrátová nabíječka pro příslušenství. Modul bezdotykového dveří.
9	5 A	Tlačítková klávesnice. Modul připojeného senzoru.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	7,5 A	Přístrojová deska.
13	7,5 A	Modul ovládání sloupku řízení. Inteligentní logika datového konektoru. Modul klimatizace. Modul převodovky.
14	15 A	Spínač brzdy.
15	15 A	SYNC.
16	–	Nepoužívá se.
17	–	Nepoužívá se.
18	7,5 A	Modul převodovky. Spínač sloupku.

Číslo	Ampére [A]	Popis
19	5 A	Modul řídicí jednotky telematiky.
20	5 A	Startování.
21	5 A	Senzor teploty a vlhkosti ve vozidle.
22	5 A	Elektrochromatické zrcátko. Modul vyhřívání sedadel v druhém řadě.
23	30 A	Spínač ovládání oken. Spínač napájení zrcátka. Modul oblasti předních dveří na levé straně.
24	30 A	Logika otevírací střechy.
25	20 A	Audio zesilovač 2.
26	30 A	Modul oblasti předních dveří na pravé straně.
27	30 A	Modul oblasti zadních dveří na levé straně.
28	30 A	Modul oblasti zadních dveří na pravé straně.
29	15 A	Regulovatelné pedály.
30	5 A	Modul řízení tahu přívěsu.
31	10 A	Modul klimatizace vzadu. Modul spínače režimu jízdy. Spínač správy terénu. Modul vysílač-přijímač rádiové frekvence. Spínač 4×4.
32	20 A	Modul řízení audia.
33	–	Nepoužívá se.
34	30 A	Relé startování.
35	5 A	Nepoužívá se (rezerva).
36	15 A	Modul zpracování obrazů A. Automatizovaný modul asistence při parkování. Modul montáže s nepřetržitou regulací.
37	20 A	Vyhřívaný volant.
38	30A CB	Elektrické zadní okno na levé straně. Elektrické zadní okno na pravé straně.

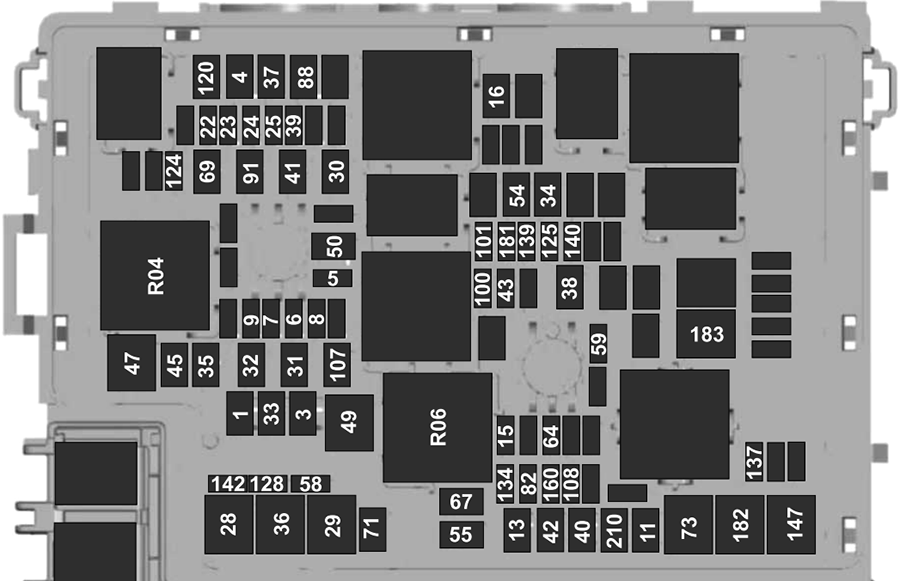

Pojistková skříňka v motorovém prostoru

Číslo	Ampére [A]	Popis
Číslo	Ampére [A]	Popis
1	30 A	Modul řízení karoserie 1.
3	30 A	Modul řízení karoserie 2.
4	30 A	Čerpadlo paliva.
5	5 A	Relé modulu řízení systému přenosu.
6	20 A	Napájení vozidla 1.
7	25 A	Napájení vozidla 2.
8	20 A	Napájení vozidla 3.
9	20 A	Napájení vozidla 4.
11	30 A	Relé startovacího motoru.
13	40 A	Motor předního ventilátoru.
15	20 A	Klakson.
16	20 A	Čerpadlo předního ostřikovače.
22	10 A	Elektronická asistence systému řízení/startování.
23	10 A	Systém prevence zablokování brzd aktivní/začíná pokrok.
24	10 A	Modul řízení systému přenosu. Modul řízení převodovky.
25	10 A	Zadní kamera. Čidlo kvality vzduchu aktivní/začíná dodávku.
28	50 A	Čerpadlo systému proti zablokování.
29	50 A	Ventily systému proti zablokování.
30	30 A	Motory sedadla řidiče.
31	30 A	Motory sedadel pasažéra.
32	20 A	Bod napájení 1.
33	20 A	Bod napájení 2.
34	20 A	Bod napájení 3.
35	20 A	Bod napájení 4.
36	40 A	Invertor.
37	30 A	Sedadla s klimatizací (strana pasažéra).
38	30 A	Sedadla s klimatizací (strana řidiče).
39	20 A	Modul sedadla v druhém řadě.
40	40 A	Robustní panely pro přepravu.
41	30 A	Modul napájení výtahu nákladu.
42	30 A	Modul řízení brzdy přívěsu.
43	5 A	Nepoužívá se (rezerva).
45	20 A	Bod napájení 5.
47	50 A	Elektrický ventilátor 1.

Číslo	Ampére [A]	Popis
49	50 A	Elektrický ventilátor 2.
50	40 A	Vyhřívané zadní sklo.
54	40 A	Elektronický diferenciál s omezeným skluzem.
55	30 A	Relé světel parkování pro tažení přívěsu.
58	10 A	Světla couvání pro tažení přívěsu.
59	20 A	Nepoužívá se (rezerva).
64	25 A	Modul pohonu všech kol 1.
67	15 A	Start/začátek převodovky.
69	30 A	Motor stěrače na levé straně.
71	20 A	Relé zadního stěrače.
73	50 A	Modul elektricky sklopného sedadla – třetí řada.
82	25 A	Modul pohonu všech kol 2.
88	40 A	Pomocný ventilátor.
91	20 A	Výkon modulu osvětlení přívěsu.
100	25 A	Levý světlomet.
101	25 A	Pravý světlomet.
107	30 A	Nabíjení baterie přívěsu.
108	20 A	Body světla (policie).
120	15 A	Palivové vstřikovače.
124	5 A	Modul senzoru deště.
125	5 A	Inteligentní USB nabíječka 1.
128	7,5 A	Rodinný zábavní systém.
134	20 A	Relé sedadel s více konturami.
137	20 A	Pokročilý modul systémů asistence řidiče. Připojená kamera.
139	5 A	Inteligentní USB nabíječka 2.
140	5 A	Inteligentní USB nabíječka 3.
142	5 A	Inteligentní USB nabíječka 5.
147	40 A	Relé ventilátoru intercooleru.
160	10 A	Inteligentní konektor datového konektoru.
181	5 A	Nepoužívá se (rezerva).
182	60 A	Modul ovládání dveří řidiče.
183	60 A	Modul ovládání dveří pasažéra.
210	30 A	Přerušení startu modulu ovládání karoserie.
R04		Relé elektrického ventilátoru 1.
R06		Relé elektrického ventilátoru 3.

O Ford Expedition (1997-2022)

Ford Expedition je velké SUV, které bylo poprvé představeno v roce 1997. Toto vozidlo je známé svou prostorností a komfortem, což ho činí ideálním pro rodinné výlety a dlouhé cesty. Modely Ford Expedition jsou vybaveny různými motory, včetně silných V8, které poskytují dostatečný výkon pro těžké náklady a tažení přívěsů. V průběhu let prošel Expedition několika generacemi, přičemž každá přinesla vylepšení v oblasti technologie, bezpečnosti a komfortu. Je oblíbený mezi řidiči, kteří potřebují spolehlivé a robustní vozidlo s dostatkem místa pro pasažéry i zavazadla.

Leggere Ford KA II (od 2008) – baterie

Schéma pojistkové skříňky Ford Expedition

Tato stránka zobrazuje schéma pojistkové skříňky pro Ford Expedition, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto vozidle jsou pod kapotou a v prostoru pro cestující. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem elektrického systému vozidla, a proto je důležité mít přehled o její konfiguraci a funkci. Na této stránce naleznete podrobné informace o každé pojistkové skříňce, což vám pomůže při údržbě a opravách vašeho Ford Expedition.
