Ford Transit Custom/Tourneo Custom (2019-2020…) – pojistková skříňka

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – schéma pojistkové skříňky

Prostor pro cestující

Dvě pojistkové skříňky se nacházejí za odnímatelným panelem pod volantem – pojistková skříňka se nachází vpravo a modul řízení karoserie vlevo (u vozidel s volantem vpravo – naopak).

Předběžná pojistková skříňka

Nachází se pod sedadlem řidiče.

Motorový prostor

2.0L Ecoblue & Hybridní elektrické vozidlo Plug-in (PHEV)

2,2 l Diesel

Předběžná pojistková skříňka

Přiřazení pojistek v předběžné pojistkové skříňce (2,0 l Ecoblue a PHEV)

Č.	Ampéry [A]	Popis
1	125A	Modul řízení karoserie.
2	80A	Elektronický posilovač řízení.
3	150A	Přídavný ohřívač.
4	–	Nepoužívá se.
5	–	Nepoužívá se.
6	150A	Pojistková skříňka v prostoru pro cestující.
7	60A	Kempingový automobil
8	–	Baterie
9	470A	Měnič DC / DC.
10	300A	Pojistková skříňka v motorovém prostoru.
11	–	Nepoužívá se.
12	150A	Pojistková skříňka řidiče.
13	–	Relé pro vybití zátěže.
14	180A	Přídavný napájecí bod 1.
15	60A	Přídavný napájecí bod 2.

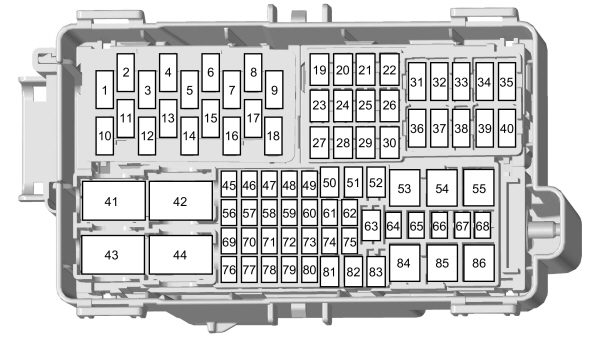

Pojistková skříňka pro prostor pro cestující

Přiřazení pojistek v přístrojové desce (2,0 l Ecoblue)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	5A	USB port.
2	–	Nepoužívá se.
3	5A	USB port.
4	–	Nepoužívá se.
5	5A	USB port.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	–	Nepoužívá se.
9	10 A	Vyhřívaná zrcátka.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	–	Nepoužívá se.
13	–	Nepoužívá se.
14	–	Nepoužívá se.
15	–	Nepoužívá se.
16	5A	Dešťový senzor.
17	–	Nepoužívá se.
18	20A	Motor zadního stěrače.
19	–	Nepoužívá se.
20	–	Nepoužívá se.
21	20A	Vyhřívané zadní sklo.
22	20A	Vyhřívané zadní sklo.
23	20A	Pomocný napájecí bod.
24	20A	Pomocný napájecí bod.
25	25A	Motor předního stěrače.
26	25A	Motor předního stěrače.
27	–	Nepoužívá se.
28	–	Nepoužívá se.
29	–	Nepoužívá se.
30	–	Nepoužívá se.
31	–	Nepoužívá se.
32	–	Nepoužívá se.
33	–	Nepoužívá se.
34	–	Nepoužívá se.
35	–	Nepoužívá se.
36	–	Nepoužívá se.
37	–	Nepoužívá se.
38	–	Nepoužívá se.
39	–	Nepoužívá se.
40	–	Nepoužívá se.
41	–	Nepoužívá se.
42	40A	Relé startování / spuštění.

Č.	Ampéry [A]	Popis
43	–	Relé přizpůsobení.
44	40A	Relé startování / spuštění.
45	10 A	Modul přizpůsobení.
46	15A	Modul tažení přívěsu.
47	5A	Topení na palivo.
48	–	Nepoužívá se.
49	10 A	Spínač brzdového pedálu.
50	–	Nepoužívá se.
51	–	Nepoužívá se.
52	30A	Sedadlo řidiče s oporou.
53	60A	Baterie
54	60A	Měnič výkonu.
55	50A	Modul řízení karoserie.
56	–	Nepoužívá se.
57	–	Nepoužívá se.
58	10 A	Rozhraní modulu karoserie; Modul řízení rozhraní Upfitter; Druhá pojistková skříňka.
59	–	Nepoužívá se.
60	–	Nepoužívá se.
61	7,5A	Tachograf.
62	15A	Modul rozhraní Upfitter.
63	20A	Bod pomocného napájení.
64	–	Nepoužívá se.
65	–	Nepoužívá se.
66	10 A	Systém relé vylepšeného odpojení.
67	–	Nepoužívá se.
68	5A	Modul tažení přívěsu.
69	30A	Elektronický posilovač řízení.
70	–	Nepoužívá se.
71	10 A	Vyhřívaná sedadla.
72	10 A	Vyhřívaná sedadla.
73	20A	Modul adaptivního předního osvětlení; Nastavení světlometů.
74	–	Nepoužívá se.
75	10 A	Pojistková skříňka distribuce výkonu.
76	–	Nepoužívá se.
77	5A	Spínač světlometů.
78	–	Nepoužívá se.
79	5A	Relé startování / spuštění.
80	–	Nepoužívá se.
81	–	Nepoužívá se.
82	–	Nepoužívá se.
83	15A	Modul řízení dynamiky vozidla.
84	50A	Modul řízení karoserie.
85	–	Nepoužívá se.
86	50A	Modul řízení karoserie.

Řídicí jednotka karoserie

Přiřazení pojistek v řídicí jednotce karoserie (2,0 l Ecoblue)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	–	Nepoužívá se.
2	10 A	Měnič výkonu.
3	7,5A	Spínač elektrického okna; Vnější zrcátka ovládaná elektricky.
4	20A	Nepoužívá se.
5	–	Nepoužívá se.
6	10 A	Alarm proti krádeži.
7	10 A	Nepoužívá se.
8	5A	Telematický modem.
9	5A	Senzor narušení; Zadní klimatizace.
10	–	Nepoužívá se.
11	–	Nepoužívá se.
12	7,5A	Kontrola klimatizace.
13	7,5A	Připojení dat; Sloupek řízení; Přístrojová deska.
14	15A	Modul řízení energie baterie – MHEV.
15	15A	Modul SYNC 3.
16	–	Nepoužívá se.
17	7,5A	Tachograf.
18	7,5A	Nepoužívá se.

Č.	Ampéry [A]	Popis
19	5A	Akustický alarm s bateriovým napájením.
20	5A	Zapalování.
21	5A	Ovládání vytápění s pozitivním teplotním koeficientem.
22	5A	Modul ovládání chodcovského upozornění.
23	30A	Nepoužívá se.
24	30A	Nepoužívá se.
25	20A	Modul dveří řidiče.
26	30A	Modul dveří spolujezdce.
27	30A	Nepoužívá se.
28	30A	Nepoužívá se.
29	15A	Nepoužívá se.
30	5A	Nepoužívá se.
31	10 A	Připojení dat; Dálkový přijímač klíče.
32	20A	Rádio; Telematický modul.
33	–	Nepoužívá se.
34	30A	Tachograf; Centrum zpráv; Vytápění s pozitivním teplotním koeficientem; Měnič stejnosměrného / střídavého proudu; Kamera systému udržování jízdního pruhu; Parkovací asistence; Sloupek řízení.
35	5A	Nepoužívá se.
36	15A	Parkovací asistence; Kamera systému udržování jízdního pruhu; Modul ovládání sloupku řízení.
37	20A	Nepoužívá se.
38	30A	Elektricky ovládaná okna.

Pojistková skříňka motorového prostoru

Přiřazení pojistek v motorovém prostoru (2,0L Ecoblue)

Č.	Ampéry [A]	Popis
Č.	Ampéry [A]	Popis
1	50A	Stěrače.
2	–	Nepoužívá se.
3	40A	Topný prvek pravého předního skla.
4	15A	Čerpadlo zadního ostřikovače.
5	–	Nepoužívá se.
6	–	Nepoužívá se.
7	40A	Motor předního ventilátoru.
8	40A	Topný prvek levého předního skla.
9	15A	Zámek zadních dveří.
10	5A	Modul řízení napájení baterie – MHEV.
11	40A	Bod pomocného napájení. USB port.
12	20A	Klaksón
13	20A	Systém selektivní katalytické redukce.
14	10 A	Napájení vozidla 5.
15	–	Nepoužívá se.
16	–	Nepoužívá se.
17	10 A	Světlomety s vysokou intenzitou vpravo.
18	40A	Ohřívač zadního skla.
19	20A	Přední mlhová světla.
20	10 A	Elektricky sklopná zrcátka.
21	15A	Napájení vozidla 4.
22	40A	Motor zadního ventilátoru.
23	20A	Čerpadlo paliva.
24	40A	Relé startovacího motoru.
25	40A	Bod pomocného napájení.
26	10 A	Světlomety s vysokou intenzitou vlevo.
27	40A	Systém selektivní katalytické redukce.
28	20A	Napájení vozidla 1.
29	40A	Ohřívač palivového filtru.

Č.	Ampéry [A]	Popis
30	15A	Čerpadlo chladicí kapaliny.
31	5A	Systém prevence zablokování kol.
32	15A	Modul řízení převodovky.
33	30A	Startér.
34	15A	Systém selektivní katalytické redukce.
35	15A	Výkon vozidla 2.
36	5A	Integrovaný startér s řemenem – MHEV.
37	5A	Zapalovací svíčky. Modul řízení pohonného systému.
38	60A	Zapalovací svíčky.
39	15A	Systém selektivní katalytické redukce.
40	10 A	Výkon vozidla 3.
41	10 A	Monitor zapalovacích svíček.
42	15A	Jednotka řízení převodovky.
43	60A	Čerpadlo systému prevence zablokování.
44	25A	Ventilátor chlazení.
45	30A	Zásuvka pro přívěs.
46	–	Nepoužívá se.
47	40A	Zadní odpružení.
48	50A	Ventilátor chlazení.
49	15A	Senzor oxidů dusíku.
50	5A	Zavřený ohřívač paliva bloku.
51	10 A	Spojka klimatizace.
52	50A	Ventilátor chlazení.
53	5A	Aktivní napínač – MHEV.
54	20A	Havarijní alarm.
55	25A	Čerpadlo převodového oleje.
56	20A	Pomocné vytápění na palivo.
57	25A	Systém prevence zablokování s elektronickou kontrolou stability.
58	30A	Zásuvka pro přívěs.
59	–	Relé ventilátoru chlazení.

Předběžná pojistková skříňka

Přiřazení pojistek v předběžné pojistkové skříňce (2,0 l Ecoblue a PHEV)

Č.	Ampéry [A]	Popis
1	125A	Modul řízení karoserie.
2	80A	Elektronický posilovač řízení.
3	150A	Přídavný ohřívač.
4	–	Nepoužívá se.
5	–	Nepoužívá se.
6	150A	Pojistková skříňka v prostoru pro cestující.
7	60A	Kempingový automobil
8	–	Baterie
9	470A	Měnič DC / DC.
10	300A	Pojistková skříňka v motorovém prostoru.
11	–	Nepoužívá se.
12	150A	Pojistková skříňka řidiče.
13	–	Relé pro vybití zátěže.
14	180A	Přídavný bod napájení 1.
15	60A	Přídavný bod napájení 2.

Pojistková skříňka pro prostor pro cestující

Přiřazení pojistek v přístrojové desce (PHEV)

Č.	Ampéry [A]	Popis
1	–	Nepoužívá se.
2	–	Nepoužívá se.
3	–	Nepoužívá se.
4	20A	Vyhřívané zadní sklo.
5	20A	Vyhřívané zadní sklo.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	25A	Motor předního stěrače.
9	25A	Motor předního stěrače.
10	20A	Pomocný napájecí bod.
11	20A	Pomocný napájecí bod.
12	10 A	Vyhřívaná vnější zrcátka.
13	–	Nepoužívá se.
14	–	Nepoužívá se.
15	–	Nepoužívá se.
16	5A	USB port.
17	–	Nepoužívá se.
18	5A	USB port.
19	–	Nepoužívá se.
20	5A	USB port.
21	–	Nepoužívá se.
22	–	Nepoužívá se.
23	–	Nepoužívá se.
24	–	Nepoužívá se.
25	–	Nepoužívá se.
26	–	Nepoužívá se.
27	–	Nepoužívá se.
28	20A	Motor zadního stěrače.
29	–	Nepoužívá se.
30	5A	Automatické stěrače.
31	–	Nepoužívá se.
32	15A	Modul řízení vozidla.
33	15A	Modul řízení vozidla.
34	15A	Modul řízení vozidla.
35	–	Nepoužívá se.
36	–	Nepoužívá se.
37	50A	Modul řízení karoserie.
38	60A	Měnič stejnosměrného / střídavého proudu.
39	–	Nepoužívá se.
40	30A	Sedadlo řidiče s podporou.
41	–	Nepoužívá se.
42	–	Nepoužívá se.
43	10 A	Spínač brzdy.
44	–	Nepoužívá se.
45	10 A	Generátor stejnosměrného proudu / měnič střídavého proudu.
46	15A	Modul tažení přívěsu.
47	10 A	Modul Upfitter.
48	15A	Rozhraní Upfitter.
49	5A	Tachograf.
50	–	Nepoužívá se.
51	10 A	Systém informování o mrtvém úhlu.
52	10 A	Pojistková skříňka v motorovém prostoru.
53	–	Nepoužívá se.
54	–	Nepoužívá se.
55	5A	Modul tažení přívěsu.
56	–	Nepoužívá se.
57	10 A	Relé Upfitter.
58	–	Nepoužívá se.
59	–	Nepoužívá se.
60	20A	Pomocný napájecí bod.
61	10 A	Pojistková skříňka v motorovém prostoru.
62	–	Nepoužívá se.
63	20A	Ovládání osvětlení.
64	10 A	Vyhřívaná sedadla.
65	10 A	Vyhřívaná sedadla.
66	–

Č.	Ampéry [A]	Popis
1	–	Nepoužívá se.
2	–	Nepoužívá se.
3	–	Nepoužívá se.
4	20A	Vyhřívané zadní sklo.
5	20A	Vyhřívané zadní sklo.
6	–	Nepoužívá se.
7	–	Nepoužívá se.
8	25A	Motor předního stěrače.
9	25A	Motor předního stěrače.
10	20A	Pomocný napájecí bod.
11	20A	Pomocný napájecí bod.
12	10 A	Vyhřívaná vnější zrcátka.
13	–	Nepoužívá se.
14	–	Nepoužívá se.
15	–	Nepoužívá se.
16	5A	USB port.
17	–	Nepoužívá se.
18	5A	USB port.
19	–	Nepoužívá se.
20	5A	USB port.
21	–	Nepoužívá se.
22	–	Nepoužívá se.
23	–	Nepoužívá se.
24	–	Nepoužívá se.
25	–	Nepoužívá se.
26	–	Nepoužívá se.
27	–	Nepoužívá se.
28	20A	Motor zadního stěrače.
29	–	Nepoužívá se.
30	5A	Automatické stěrače.
31	–	Nepoužívá se.
32	15A	Řídicí jednotka vozidla.
33	15A	Řídicí jednotka vozidla.
34	15A	Řídicí jednotka vozidla.
35	–	Nepoužívá se.
36	–	Nepoužívá se.
37	50A	Řídicí jednotka karoserie.
38	60A	Měnič stejnosměrného / střídavého proudu.
39	–	Nepoužívá se.
40	30A	Sedadlo řidiče s podporou.
41	–	Nepoužívá se.
42	–	Nepoužívá se.
43	10 A	Spínač brzdy.
44	–	Nepoužívá se.
45	10 A	Generátor stejnosměrného proudu / měnič střídavého proudu.
46	15A	Řídicí jednotka přívěsu.
47	10 A	Modul Upfitter.
48	15A	Rozhraní Upfitter.
49	5A	Tachograf.
50	–	Nepoužívá se.
51	10 A	Systém informování o mrtvém úhlu.
52	10 A	Pojistková skříňka v motorovém prostoru.
53	–	Nepoužívá se.
54	–	Nepoužívá se.
55	5A	Řídicí jednotka přívěsu.
56	–	Nepoužívá se.
57	10 A	Relé Upfitter.
58	–	Nepoužívá se.
59	–	Nepoužívá se.
60	20A	Pomocný napájecí bod.
61	10 A	Pojistková skříňka v motorovém prostoru.
62	–	Nepoužívá se.
63	20A	Ovládání osvětlení.
64	10 A	Vyhřívaná sedadla.
65	10 A	Vyhřívaná sedadla.
66	–

O Ford Transit Custom/Tourneo Custom (2019-2020…)

Ford Transit Custom a Tourneo Custom jsou populární modely, které se vyznačují svou všestranností a spolehlivostí. Tato vozidla jsou ideální pro podnikání i rodinné využití, díky čemuž jsou oblíbenou volbou mezi řidiči. Modely z let 2019-2020 nabízejí různé možnosti motorů včetně dieselových a benzínových variant, které poskytují optimální rovnováhu mezi výkonem a úsporností. Interiér je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí dostatek prostoru pro cestující i náklad. Moderní technologie a bezpečnostní prvky zaručují, že jízda je nejen pohodlná, ale i bezpečná.

Schéma pojistkové skříňky Ford Transit Custom/Tourneo Custom

Tato stránka zobrazuje schéma pojistkové skříňky pro modely Ford Transit Custom a Tourneo Custom. V těchto vozidlech se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a pod kapotou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických systémů vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
